弯曲件

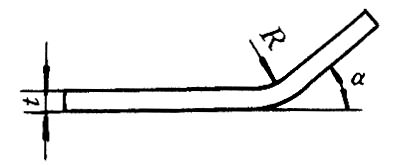

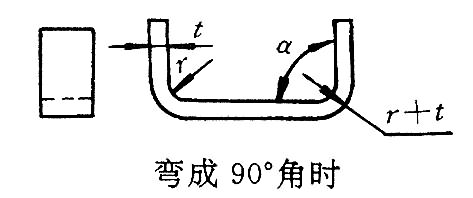

板件最小弯曲圆角半径(为厚度t的倍数)

注：弯曲角度α缩小时，还须乘上系数K。当90°＞α＞60°时，K＝1.1～1.3，当60°＞α＞45°时，K＝1.3～1.5。

材料 垂直于轧制纹路 与轧制纹路成45° 平行轧制纹路
08，10，Q195，Q215 0.3 0.5 0.8
15，20，Q235 0.5 0.8 1.3
30，40，Q235 0.8 1.2 1.5
45，50，Q275 1.2 1.8 3
25CrMnSi，30CrMnSi 1.5 2.5 4
软黄铜和铜 0.3 0.45 0.8
半硬黄铜 0.5 0.75 1.2
铝 0.35 0.5 1
硬铝合金 1.5 2.5 4

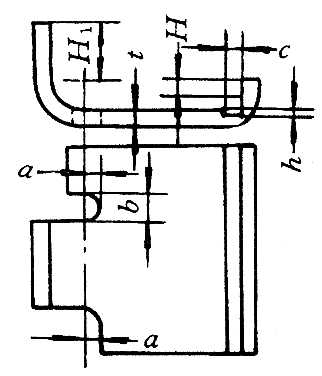

弯曲件尾部弯出长度

内容 H1＞2t(弯出零件圆角中心以上的长度)，H＜2t，b＞t，a＞t，c＝3～6mm，h＝(0.1～0.3)t且不小于3mm

扁钢平面弯曲的推荐尺寸

t/mm R/mm α
2 3 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
3 3 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
4 5 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
5 5 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
6 5 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
7 8 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
8 8 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
10 10 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
12 10 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
14 15 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
16 15 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
18 20 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
20 20 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°

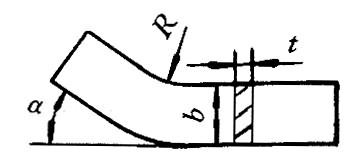

扁钢侧面弯曲的推荐尺寸

t/mm b/mm R/mm α
2 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
3 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
4 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
5 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
6 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
7 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
8 15～40 30 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
10 40～70 50 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
12 40～70 50 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
14 40～70 50 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
16 40～70 50 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
18 40～70 50 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°
20 40～70 50 7°,15°,20°,30°,40°,45°,50°,60°,70°,75°,80°,90°

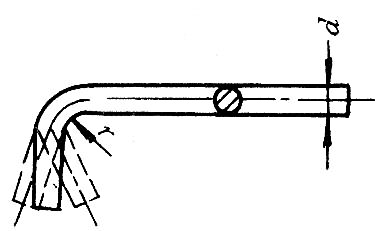

圆钢弯曲的推荐尺寸

d/mm r(最小)/mm r(一般)/mm
6 4 ＝d
8 4 ＝d
10 6 ＝d
12 6 ＝d
14 8 ＝d
16 8 ＝d
18 10 ＝d
20 10 ＝d
25 12 ＝d
28 15 ＝d
30 15 ＝d

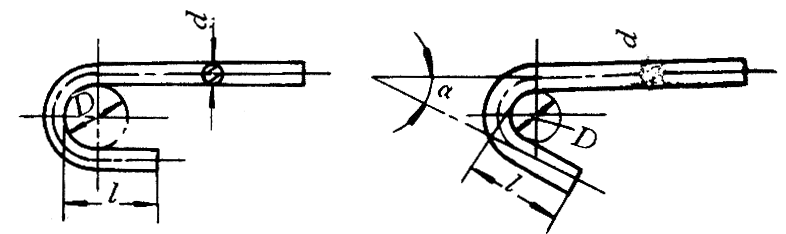

圆钢弯小钩的推荐尺寸

说明 α＝45°或75°,l＝3d
D＝2d；其尺寸最好从下列尺寸系列中选择：8，10，12，14，16，18，20，22，24，28，32，36，40mm

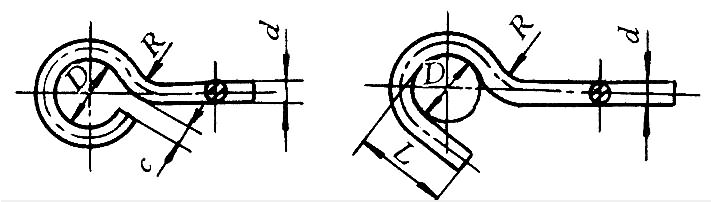

圆钢弯钩环的推荐尺寸

注：1．直径D由下列尺寸系列中选择：8，10，12，14，16，18，20，22，24，28，32，36mm。
2．半径R在5，8，10，12，15，20mm各数值选择，应略等于D/2。

d/mm D/mm c(小于) /mm R/mm l/mm
6 8～14 6 5～8 14～26
8 10～18 6 5～10 27～36
10 10～20 8 5～10 30～40
12 12～24 10 5～12 36～48
14 12～28 12 8～15 40～56
16 16～32 16 8～15 48～64
18 18～36 20 10～20 54～72

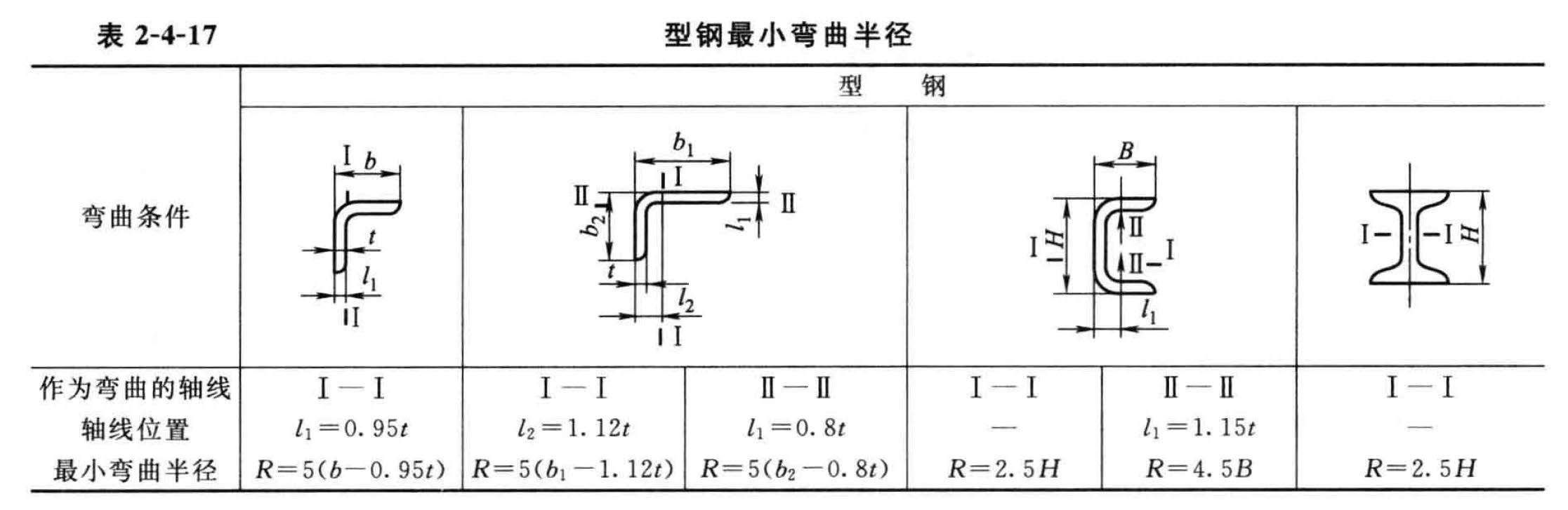

型钢最小弯曲半径

弯曲条件
作为弯曲的轴线 轴线位置 最小弯曲半径
Ⅰ—Ⅰ(等边角钢) l1=0.95t R=5(b-0.95t)
Ⅰ—Ⅰ(不等边角钢) l2=1.12t R=5(b1-1.12t)
Ⅱ—Ⅱ(不等边角钢) l1=0.8t R=5(b2-0.8t)
Ⅱ—Ⅱ(槽钢) l1=1.15t R=4.5B
Ⅰ—Ⅰ(槽钢、工字钢) — R=2.5H

管子最小弯曲半径

硬聚氯乙稀管 铝管 纯铜与黄铜管 焊接钢管 无缝钢管
D/mm 壁厚t/mm R/mm D/mm 壁厚t/mm R/mm D/mm 壁厚t/mm R/mm D/mm 壁厚t/mm R/mm D/mm 壁厚t/mm R/mm
热 冷
12.5 2.25 30 6 1 10 5 1 10 13.5 - 40 80 6 1 15
15 2.25 45 8 1 15 6 1 10 17 - 50 100 8 1 15
25 2 60 10 1 15 7 1 15 21.25 2.75 65 130 10 1.5 20
25 2 80 12 1 20 8 1 15 26.75 2.75 80 160 12 1.5 25
32 3 110 14 1 20 10 1 15 33.5 3.25 100 200 14 1.5 30
40 3.5 150 16 1.5 30 12 1 20 42.25 3.25 130 250 14 3 18
51 4 180 20 1.5 30 14 1 20 48 3.5 150 290 16 1.5 30
65 4.5 240 25 1.5 50 15 1 30 60 3.5 180 360 18 1.5 40
76 5 330 30 1.5 60 16 1.5 30 75.5 3.75 225 450 18 3 28
90 6 400 40 1.5 80 18 1.5 30 88.5 4 265 530 20 1.5 40
114 7 500 50 2 100 20 1.5 30 114 4 340 680 22 3 50
140 8 600 60 2 125 24 1.5 40 - - - - 25 3 50
166 8 800 - - - 25 1.5 40 - - - - 32 3 60
- - - - - - 28 1.5 50 - - - - 32 3.5 60
- - - - - - 35 1.5 60 - - - - 38 3 80
- - - - - - 45 1.5 80 - - - - 38 3.5 70
- - - - - - 55 2 100 - - - - 44.5 3 100
- - - - - - - - - - - - - 45 3.5 90
- - - - - - - - - - - - - 57 3.5 110
- - - - - - - - - - - - - 57 4 150
- - - - - - - - - - - - - 76 4 180
- - - - - - - - - - - - - 89 4 220
- - - - - - - - - - - - - 108 4 270
- - - - - - - - - - - - - 133 4 340
- - - - - - - - - - - - - 159 4.5 450
- - - - - - - - - - - - - 159 6 420
- - - - - - - - - - - - - 194 6 500
- - - - - - - - - - - - - 219 6 500
- - - - - - - - - - - - - 245 6 600
- - - - - - - - - - - - - 273 8 700
- - - - - - - - - - - - - 325 8 800
- - - - - - - - - - - - - 371 10 900
- - - - - - - - - - - - - 426 10 1000

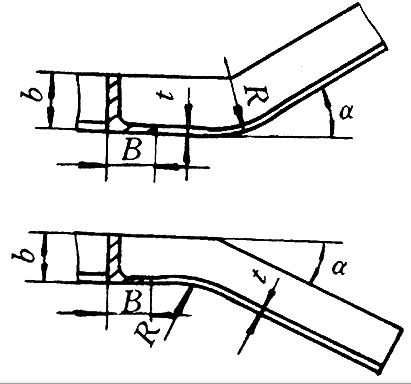

角钢弯曲半径推荐值

弯曲角α
7°～30° 40°～60° 70°～90°
R=150mm R=100mm R=50mm
R=50mm R=30mm R=15mm

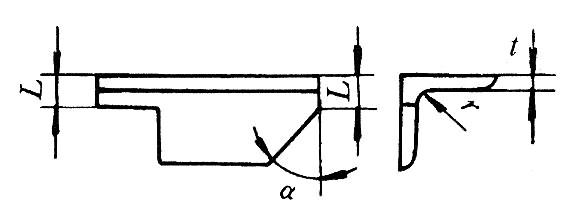

角钢截切角推荐值

截切角α L
15° ≥t+r
30° ≥t+r
45° ≥t+r
60° ≥t+r
75° ≥t+r
90° ≥t+r

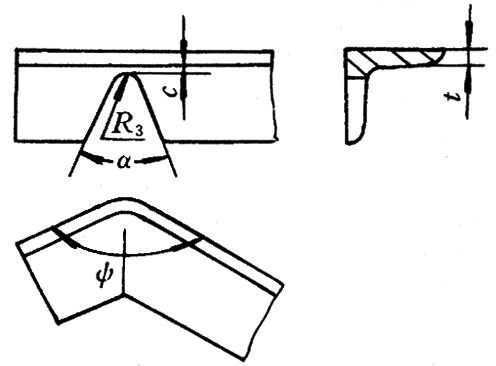

角钢破口弯曲c值

注：本表的单位是mm。

截切角α=180°-φ 角钢厚度t/mm
3 4 5 6 7 8 9 10 12
＜30° 6 9 11 15 16 17 18 19 21
＞30°～60° 6 7 8 11 12 14 15 16 18
＞60°～90° 5 6 7 9 10 11 12 13 15
＞90° 4 5 6 7 8 9 10 11 13
