冲压件结构设计的注意事项

<- 上一项 下一项 ->

落料件

冲压件结构设计的注意事项分页导航
本页导航 广告链接

落料件

注 意 事 项 图 例
改 进 前 改 进 后

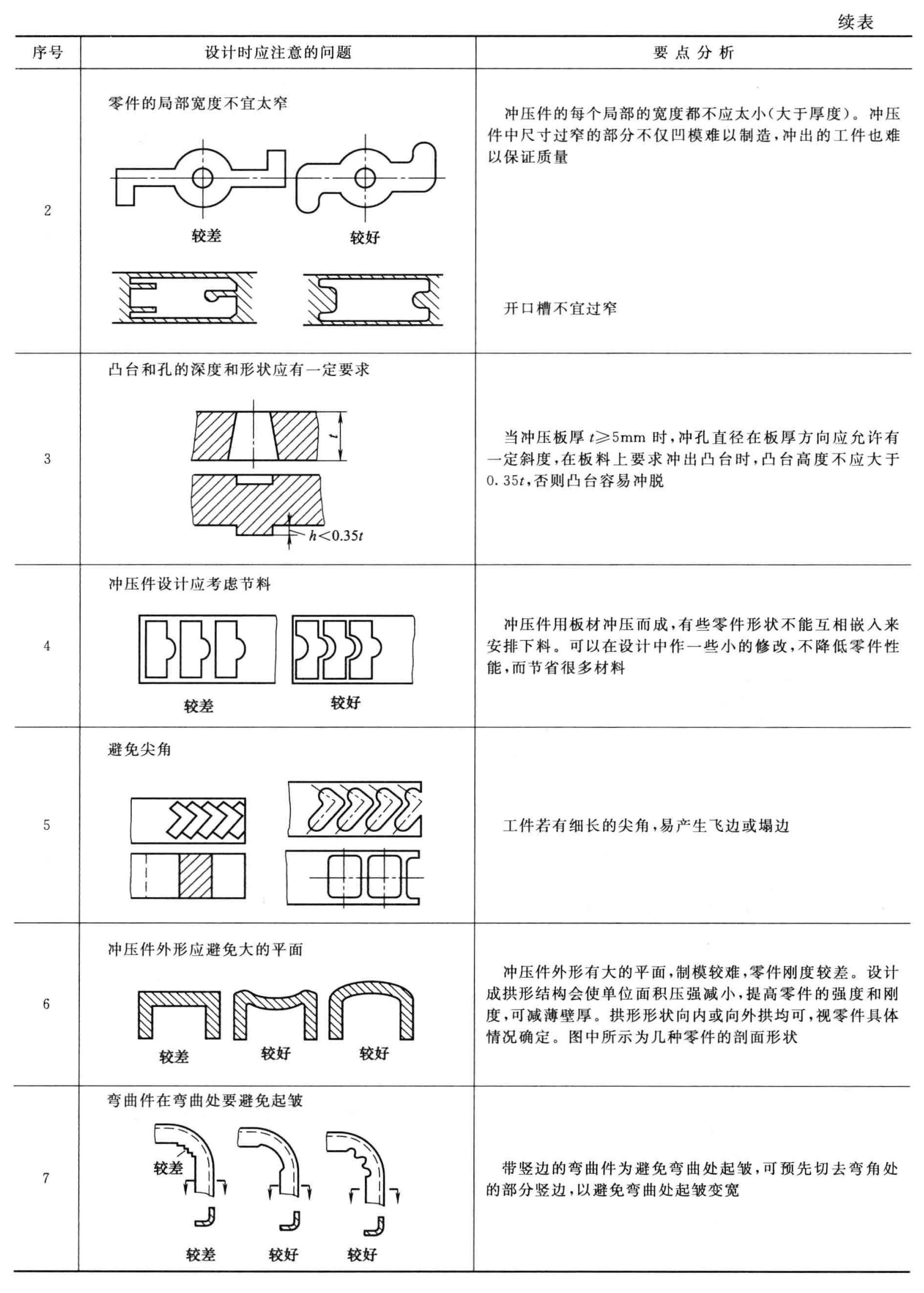

节约金属 合理设计工件形状，以利于节料
避免尖角 工件如有细长尖角，易产生飞边或塌角
工件不宜过窄 工件太窄，冲模制造困难且寿命低
开口槽不宜过窄
圆弧边与过渡边不宜相切 节约金属和避免咬边
