滚珠丝杆副设计计算
输入设计参数(初始条件)

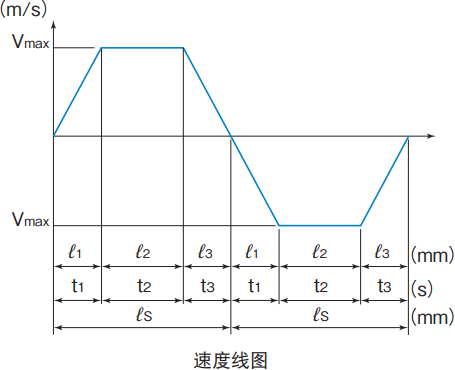

| 负载总重量m | kg | 运行行程L | mm |
| 启动时间t1 | s | 刹车时间t3 | s |
| 每分钟往复次数n | 最大速度v | m/s | |
| 导轨摩擦系数μ | 运动阻力f | N | |

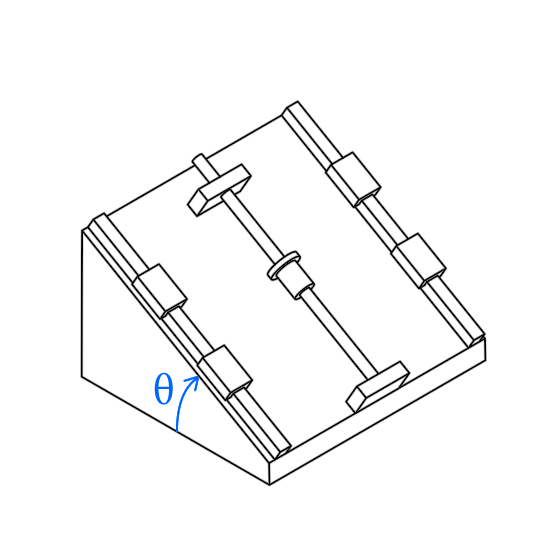

| 倾斜角θ | ° | 减速比i | |
| 马达额定转速N0 | 期望寿命Lh | h | |
校核丝杠轴向载荷和临界转速
参数说明：
1.丝杠轴径与导程标准组合：

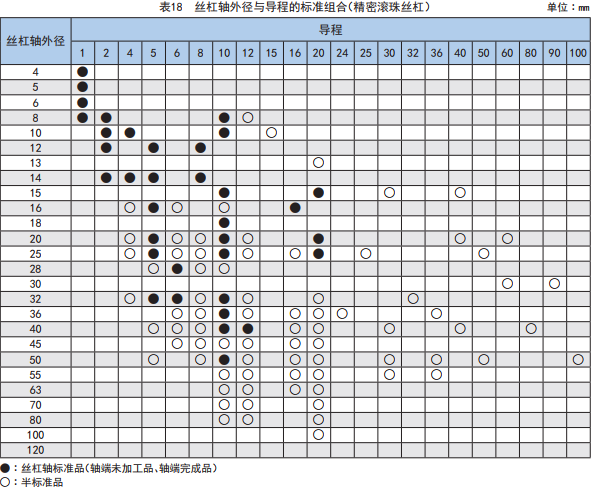

精密滚珠丝杠轴径与导程

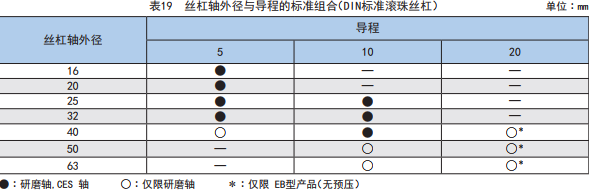

DIN标准滚珠丝杠轴径与导程

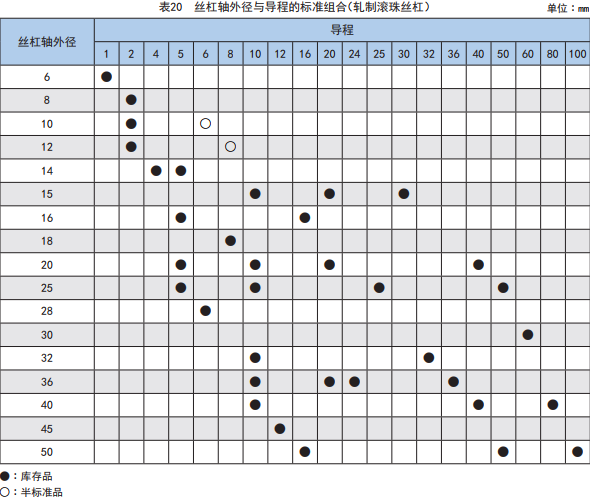

轧制滚珠丝杠轴径与导程
丝杠沟槽谷径Dr精确数值可查样本后输入;
2.最大轴向载荷F=mg(sinθ+μcosθ)+ma+f,N;
3.丝杠轴不发生弯曲的载荷P1=104*η2*Dr4/La2,N;
不发生屈服的载荷P2=116Dr2,N;
允许轴向载荷[F]取P1和P2中的小值。

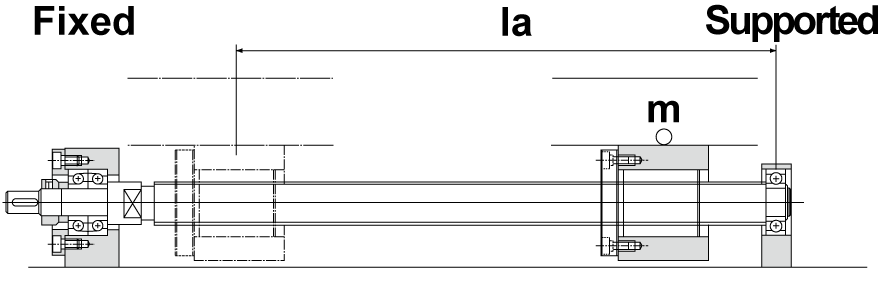

4.安装距离La,Lb:默认取行程加200,mm;
5.最高转速Nmax=Vmax/Bp,min-1;
6.允许转速[N]=107*λ2*Dr/Lb2,min-1;
此允许转速单指临界转速，丝杠允许转速除不得超过临界转速外，还必须不超过DN允许值，请查样本另外计算。
1.丝杠轴径与导程标准组合：
精密滚珠丝杠轴径与导程
DIN标准滚珠丝杠轴径与导程
轧制滚珠丝杠轴径与导程
丝杠沟槽谷径Dr精确数值可查样本后输入;
2.最大轴向载荷F=mg(sinθ+μcosθ)+ma+f,N;
3.丝杠轴不发生弯曲的载荷P1=104*η2*Dr4/La2,N;
不发生屈服的载荷P2=116Dr2,N;
允许轴向载荷[F]取P1和P2中的小值。
4.安装距离La,Lb:默认取行程加200,mm;
5.最高转速Nmax=Vmax/Bp,min-1;
6.允许转速[N]=107*λ2*Dr/Lb2,min-1;
此允许转速单指临界转速，丝杠允许转速除不得超过临界转速外，还必须不超过DN允许值，请查样本另外计算。

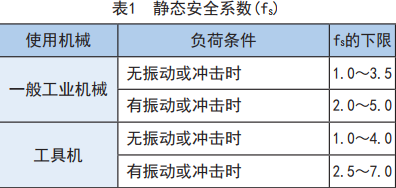

螺母允许轴向载荷、寿命计算与校核
参数说明：
1.Ca,Ca0数值查样本后输入;
2.额定寿命公式Lr=(Ca/(fw*Fm))3*106,转
3.每分钟平均转数公式N=2*n*L/Pb,min-1;
n--每分钟往返次数;
L--行程;
Pb--导程;
4.工作寿命时间公式Lh=Lr/(60*N),h;
5.运行距离寿命公式
Ls=Lr*Pb*10-6,km;
1.Ca,Ca0数值查样本后输入;

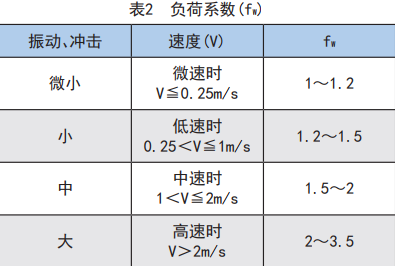

2.额定寿命公式Lr=(Ca/(fw*Fm))3*106,转
3.每分钟平均转数公式N=2*n*L/Pb,min-1;
n--每分钟往返次数;
L--行程;
Pb--导程;
4.工作寿命时间公式Lh=Lr/(60*N),h;
5.运行距离寿命公式
Ls=Lr*Pb*10-6,km;
