V型带设计

1. 设计功率：根据机械特性查询得出工况系数，计算得出设计功率。

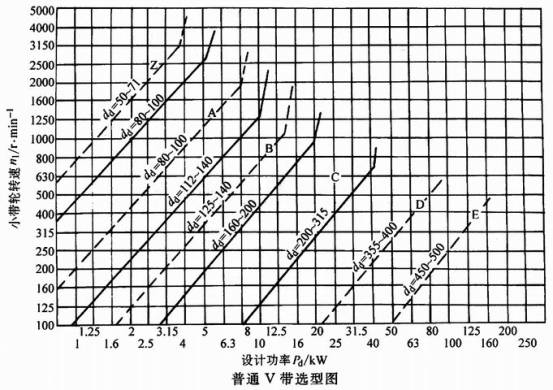

2. 选择带型：根据小带轮转速和设计功率查询得出所需带型。
3. 小带轮有效直径：根据查询得出小带轮有效直径数值并输入，为提高带的寿命，条件允许时，其值尽量取较大值。
4. 大带轮有效直径：输入弹性滑动率ε，其取值范围为0.01～0.02，根据公式 d_d2=id_d1(1-ε)计算得出并查询输入标准值。
5. 带速：根据公式计算得出带速,普通V带带速v≤25~30m/s,窄V带v≤35~40m/s。

1.初定轴间距：根据计算的得出提示范围，并输入。
2.带长：根据公式计算得出带长，并查询选取标准值或按生产厂可购买的规格选用。
3.实际轴间距：根据公式计算得出实际轴间距。
4.小带轮包角: 根据公式计算得出小带轮包角,包角不应小于120°。

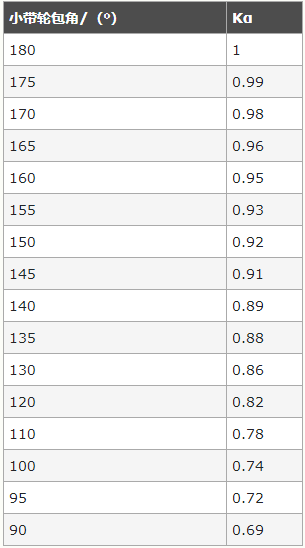

1.带的根数：先查询计算所需系数，包括带每根所能传递的额定功率、传动比所引起的功率增量、包角修正系数、带长修正系数并输入，根据公式计算得出带的根数。
1)单跟V带的额定功率：根据带型、小带轮直径d_d1和主动轮转速n1查询数据并选取所需数值。
2)传动比≠1的额定功率增量：根据带型、i和n1查询数据并选取所需数值。
2.单根V带的初拉力：根据公式计算得出单根V带的初拉力。

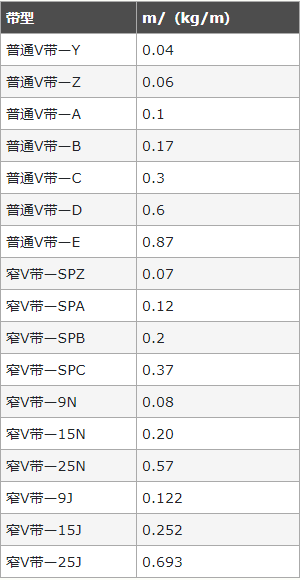

3.作用于轴上的力：查询V带每米长的质量并输入，根据公式计算得出作用于轴上的力。
