对铸造结构要素的具体尺寸要求

<- 上一项 下一项 ->

孔边凸台、内腔、铸孔

对铸造结构要素的具体尺寸要求分页导航
本页导航 广告链接
返回顶部

孔边凸台、内腔、铸孔

最小铸孔尺寸

注：1．不通圆孔最小容许铸造孔直径应比表中值大20％，矩形或方形孔其短边要大于表中值的20％，而不通矩形或方形孔则要大40％。
2．表中表示加工后孔径， 表示不加工的孔径。
3．难加工的金属，如高锰钢铸件等的孔应尽量铸出，而其中需要加工的孔，常用镶铸碳素钢的办法，待铸出后，再在镶铸的碳素钢部分进行加工。
4．本表的单位是mm。

材 料 孔壁厚度 ＜25 26～50 51～75 76～100 101～150 151～200 201～300 ≥301
孔的深度 最 小 孔 径
碳钢与一般合金钢 ≤100 75 55 75 55 90 70 100 80 120 100 140 120 160 140 180 160
101～200 75 55 90 70 100 80 110 90 140 120 160 140 180 160 210 190
201～400 105 80 115 90 125 100 135 110 165 140 195 170 215 190 255 230
401～600 125 100 135 110 145 120 165 140 195 170 225 200 255 230 295 270
601～1000 150 120 160 130 180 150 200 170 230 200 260 230 300 270 340 310
高锰钢 孔壁厚度 ＜50 51～100 ≥101
最小孔径 20 30 40
灰铸铁 大量生产：12～15；成批生产：15～30；小批、单件生产：30～50

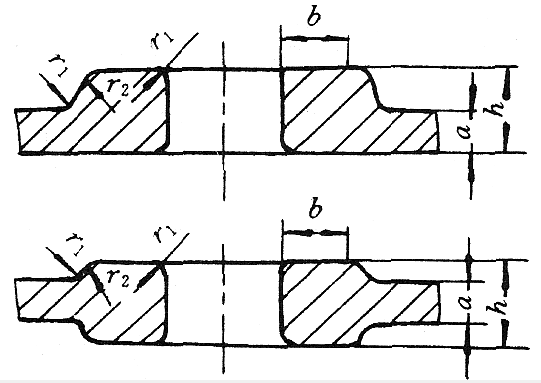

孔边凸台

名称 说明
铸孔边缘凸台 r1=0.25a，r2=0.75a，h=2a，b=1.5a
壁中窗口凸边 b=1.3a，L=1.5a，L1=0.75a，r=0.25a

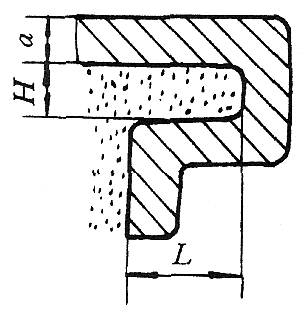

铸造内腔

说明
H＞2a，L≤3H
不用型芯所能铸出的凹腔尺寸：H≤D，h≤0.3d（机器造型）；H≤0.5D，h≤1.5d（手工造型）

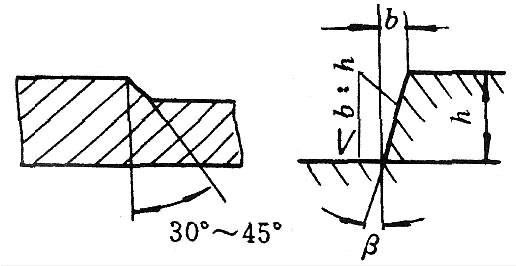

铸造斜度

注：当设计不同的壁厚的铸件时，在转折点处的斜角最大增到30度～45度。

斜度b∶h 角度β 应用范围
1∶5 11°30′ h＜25mm时钢和铁的铸件
1∶10 5°30′ h＝25～500mm时钢和铁的铸件
1∶20 3° h＝25～500mm时钢和铁的铸件
1∶50 1° h＞500mm时钢和铁的铸件
1∶100 30′ 有色金属铸件

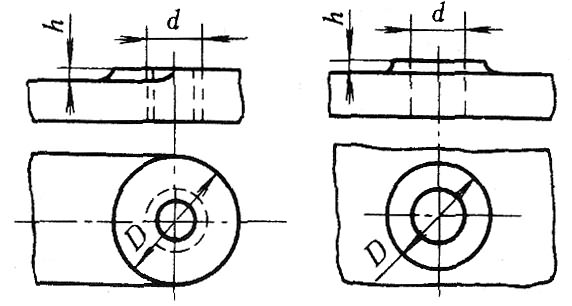

平面上凸台尺寸

ｄ/mm|孔 ｄ/mm|螺孔 D/mm h/mm
4 M4 12 2
5 M4 12 2
5 M5 14 2
6 M5 14 2
7 M6 16 2
8 M6 16 2
9 M8 20 2.5
10 M8 20 2.5
11 M10 25 2.5
12 M10 25 3
13 M12 30 3
14 M12 30 3
