冲压件的尺寸和角度公差、形状和位置未注公差、未注公差尺寸的极限偏差

<- 上一项 下一项 ->

同轴度、对称度未注公差(摘自GB/T 13916-2002)

冲压件的尺寸和角度公差、形状和位置未注公差、未注公差尺寸的极限偏差分页导航
本页导航 广告链接

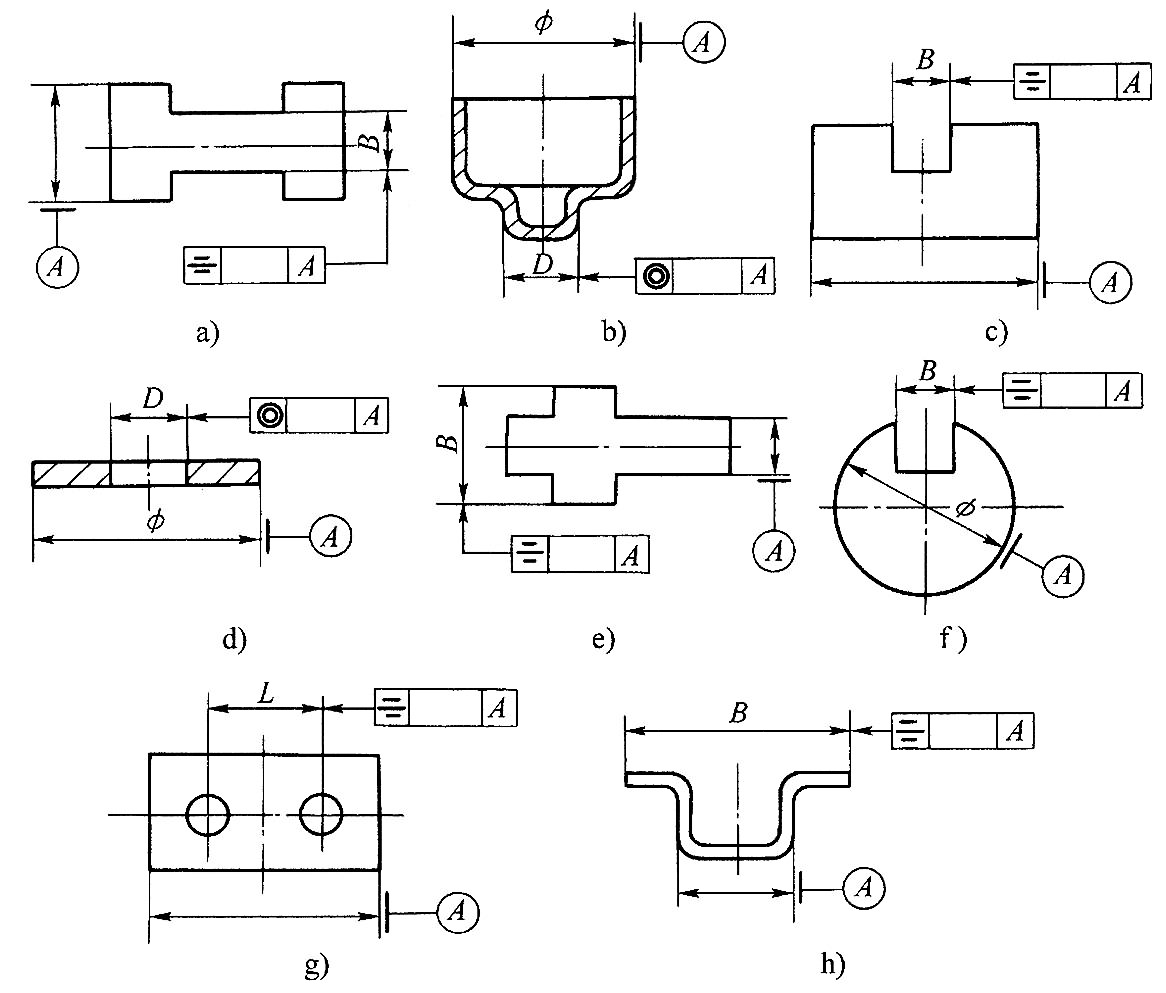

同轴度、对称度未注公差(摘自GB/T 13916-2002)

注：本表的单位是mm。

公差等级 主参数（B、D、L）/mm
≤3 ＞3～10 ＞10～25 ＞25～63 ＞63～160 ＞160～400 ＞400～1000 ＞1000
1 0.12 0.2 0.3 0.4 0.5 0.6 0.8 1
2 0.25 0.4 0.6 0.8 1 1.2 1.6 2
3 0.5 0.8 1.2 1.6 2 2.5 3.2 4
4 1 1.6 2.5 3.2 4 5 6.5 8
