梯形齿同步带传动设计计算

梯形齿同步带传动分页导航
本页导航 广告链接
返回顶部

梯形齿同步带传动设计计算

注：对XL、L、H、XH、XXH型带，已知z1、pb、n1后，可由表“带的基准额定功率P0”直接查得d1、P0。

序号 计算项目 符号 单位 计算公式和参数选定 说明
1 设计功率 Pd kW P——传递的功率(kW)
KA——载荷修正系数，查表“载荷修正系数KA”
2 选定带型、节距 pb mm 根据Pd和n1由梯形齿同步带选型图选取 n1——小带轮转速(r/min)
3 小带轮齿数 z1 z1≥zmin zmin见表“小带轮的最小齿数zmin” 带速v和安装尺寸允许时，z1尽可能选取较大值
4 小带轮节圆直径 d1 mm 可由表“标准同步带轮的直径”查得
5 大带轮齿数 z2 i——传动比
n2——大带轮转速(r/min)
6 大带轮节圆直径 d2 mm 可由表“标准同步带轮的直径”查得
7 带速 v m/s 通常XL、L——vmax＝50
H——vmax＝40
XH、XXH——vmax＝30
8 初定轴间距 a0 mm 或根据结构要求定
9 带长及其齿数 L0
z 		mm 根据表“梯形齿同步带的节线长系列及极限偏差”选取标准节线长Lp及其齿数z
10 实际轴间距 a mm 轴间距可调整时

轴间距不可调整时

 a1——小带轮包角(rad)
最好采用轴间距可调整结构，但运转时应保证轴间距不变；轴间距不可调整时，a的公称Δa见下表
Lp(m) ＜0.25 ＞0.25～0.5 ＞0.5～1 ＞1～1.5
Δa(mm) ±0.2 ±0.25 ±0.30 ±0.35
Lp(m) ＞1.5～2 ＞2～2.5 ＞2.5～3 ＞3～4 ＞4
Δa(mm) ±0.40 ±0.45 ±0.50 ±0.60 ±0.70
11 小带轮啮合齿数 zm - 可以取
12 基本额定功率 P0 kW 基本额定功率是各带型基准宽度bs0的额定功率，bs0见表“同步带的基准宽度bs0”
Ta——宽度为bs0的带的许用工作拉力(N)，查表“基准宽度同步带的许用工作拉力Ta和单位长度的质量”
m——宽度为bs0的带单位长度的质量(kg/m)，查表“基准宽度同步带的许用工作拉力Ta和单位长度的质量”
13 带宽 bs mm
zm ≥6 5 4
Kz 1 0.8 0.6
Kz——啮合齿数系数
bs应按表“梯形齿同步带宽度bs系列”选取标准值，一般应小于d1
14 作用在轴上的力 Fr N -
15 带轮的结构和尺寸 - - - 轮缘齿形尺寸查表“直边齿带轮的尺寸和公差”或取决于表“渐开线齿形带轮加工刀具——齿条的尺寸和公差”的渐开线刀具尺寸

载荷修正系数KA(摘自GB/T 11362-2008，JB/T 7512.3-1994)

工作机 原动机
交流电动机(普通转矩笼型、同步电动机)，直流电动机(并励)，多缸内燃机 交流电动机(大转矩、大滑差率、单相、滑环)，直流电动机(复励、串励)，单缸内燃机
运转时间 运转时间
断续使用每日3～5h 普通使用每日8～10h 连续使用每日16～24h 断续使用每日3～5h 普通使用每日8～10h 连续使用每日16～24h
KA
复印机、计算机、医疗器械 1.0 1.2 1.4 1.2 1.4 1.6
清扫机、缝纫机、办公机械、带锯盘 1.2 1.4 1.6 1.4 1.6 1.8
轻载荷传送带、包装机、筛子 1.3 1.5 1.7 1.5 1.7 1.9
液体搅拌机、圆形带锯、平碾盘、洗涤机、造纸机、印刷机械 1.4 1.6 1.8 1.6 1.8 2.0
搅拌机(水泥、粘性体)、带式输送机(矿石、煤、砂)、牛头刨床、中挖掘机、离心压缩机、振动筛、纺织机械(整经机、绕线机)、回转压缩机、往复式发动机 1.5 1.7 1.9 1.7 1.9 2.1
输送机(盘式、吊式、升降式)、抽水泵、洗涤机、鼓风机(离心式，引风、排风)、发动机、激励机、卷扬机、起重机、橡胶加工机(压延、滚轧压出机)、纺织机械(纺纱、精纺、捻纱机、绕纱机) 1.6 1.8 2.0 1.8 2.0 2.2
离心分离机、输送机(货物、螺旋)、锤击式粉碎机、造纸机(碎浆) 1.7 1.9 2.1 1.9 2.1 2.3
陶土机械(硅、粘土搅拌)、矿山用混料机、强制送风机 1.8 2.0 2.2 2.0 2.2 2.4
注：1.当增速传动时，将下列系数加到载荷修正系数KA中去：
增速比 1.00～1.24 1.25～1.74 1.75～2.49 2.50～3.49 ≥3.50
系数 0 0.1 0.2 0.3 0.4
2.当使用张紧轮时，还要将下列系数加到载荷修正系数KA中去：
张紧轮的位置 松边内侧 松边外侧 紧边内侧 紧边外侧
系数 0 0.1 0.1 0.2
3.对带型为14M和20M的传动，当n1≤600r/min时，应追加系数(加进KA中)
n1/(r/min) ≤200 201～400 401～600
KA增加值 0.3 0.2 0.1
4.对频繁正反转，严重冲击、紧急停机等非正常传动，视具体情况修正KA。

小带轮的最小齿数zmin(摘自GB/T 11362-1989)

小带轮转速n1/(r/min) 带型
MXL XXL XL L H XH XXH
＜900 10 10 10 12 14 22 22
≥900～1200 12 12 10 12 16 24 24
≥1200～1800 14 14 12 14 18 26 26
≥1800～3600 16 16 12 16 20 30 －
≥3600～4800 18 18 15 18 22 － －

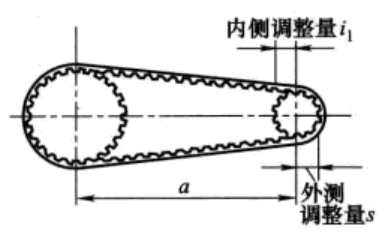

梯形齿同步带中心距调整范围(GB/T 15531-2008)

注：本表的单位是mm。

型号 MXL XXL XL L H XH XXH
节距Pb 2.032 3.175 5.080 9. 525 12. 700 22.225 31.750
内侧调整量i1 两带轮或大带轮有挡圈 2.5pb 1.8pb 1.5pb 2.0pb
小带轮有挡圈 1.3pb
无挡圈 0.9pb
外侧调整量s 0. 005Lp

梯形齿同步带传动中心距极限偏差Δa(GB/T 11362—2008)

注：本表的单位是mm。

节线长Lp <250 >250 〜500 >500 〜750 >750 〜1000 >1000 〜1500 >1500 〜2000 >2000 〜2500 >2500 〜3000 >3000 〜4000 >4000
Δa ±0.20 ±0.25 ±0.30 ±0.35 ±0.40 ±0.45 ±0.50 ±0.55 ±0.60 ±0.70

梯形齿同步带的基准宽度bs0、许用工作拉力Ta、单位长度的质量m和最大线速度vmax(GB/T 11362-2008)

带型 bs0/mm Ta/N m/(kg/m) vmax/(m/s)
MXL 6.4 27 0.007 40~50
XXL 6.4 31 0.01 40~50
XL 9.5 50.17 0.022 40~50
L 25.4 244.46 0.095 35~40
H 76.2 2100.85 0.448 35~40
XH 101.6 4048.9 1.484 25~30
XXH 127 6398.03 2.473 25~30

XL型带(节距5.080mm，基准宽度9.5mm)基准额定功率P0(摘自GB/T 11362-1989)

注：本表的单位是kW。

小带轮转速/(r/min) 小带轮齿数和节圆直径/mm
10
16.17 		12
19.40 		14
22.64 		16
25.87 		18
29.11 		20
32.34 		22
35.57 		24
38.81 		28
45.28 		30
48.51
100 0.004 0.005 0.006 0.007 0.008 0.009 0.009 0.01 0.012 0.013
200 0.009 0.01 0.012 0.014 0.015 0.017 0.019 0.02 0.024 0.026
300 0.013 0.015 0.018 0.02 0.023 0.026 0.028 0.031 0.036 0.038
400 0.017 0.02 0.024 0.027 0.031 0.034 0.037 0.041 0.048 0.051
500 0.021 0.026 0.03 0.034 0.038 0.043 0.047 0.051 0.06 0.064
600 0.026 0.031 0.036 0.041 0.046 0.051 0.056 0.061 0.071 0.076
700 0.03 0.036 0.042 0.048 0.054 0.06 0.065 0.071 0.083 0.089
800 0.034 0.041 0.048 0.054 0.061 0.068 0.075 0.082 0.095 0.102
900 0.038 0.046 0.054 0.061 0.069 0.076 0.084 0.092 0.107 0.115
1000 0.043 0.051 0.06 0.068 0.076 0.085 0.093 0.102 0.119 0.127
1100 0.047 0.056 0.065 0.075 0.084 0.093 0.103 0.112 0.131 0.14
1200 － 0.061 0.071 0.082 0.092 0.102 0.112 0.122 0.142 0.152
1300 － 0.066 0.077 0.088 0.099 0.11 0.121 0.132 0.154 0.165
1400 － 0.071 0.083 0.095 0.107 0.119 0.131 0.142 0.166 0.178
1500 － 0.076 0.089 0.102 0.115 0.127 0.14 0.152 0.178 0.19
1600 － 0.082 0.095 0.109 0.122 0.136 0.149 0.163 0.189 0.203
1700 － 0.087 0.101 0.115 0.13 0.144 0.158 0.173 0.201 0.215
1800 － 0.092 0.107 0.122 0.137 0.152 0.168 0.183 0.213 0.228
2000 － 0.102 0.119 0.136 0.152 0.169 0.186 0.203 0.236 0.252
2200 － 0.112 0.131 0.149 0.168 0.186 0.204 0.223 0.259 0.277
2400 － 0.122 0.142 0.163 0.183 0.203 0.223 0.242 0.282 0.301
2600 － 0.132 0.154 0.176 0.198 0.219 0.241 0.262 0.304 0.325
2800 － 0.142 0.166 0.189 0.213 0.236 0.259 0.282 0.327 0.349
3000 － 0.152 0.178 0.203 0.228 0.252 0.277 0.301 0.349 0.373
3200 － 0.163 0.189 0.216 0.242 0.269 0.295 0.321 0.371 0.396
3400 － 0.173 0.201 0.229 0.257 0.285 0.312 0.34 0.393 0.42
3600 － 0.183 0.213 0.242 0.272 0.301 0.33 0.359 0.415 0.443
3800 － － － 0.256 0.287 0.317 0.348 0.378 0.436 0.465
4000 － － － 0.269 0.301 0.333 0.365 0.396 0.458 0.487
4200 － － － 0.282 0.316 0.349 0.382 0.415 0.478 0.509
4400 － － － 0.295 0.33 0.365 0.4 0.433 0.499 0.531
4600 － － － 0.308 0.345 0.381 0.417 0.452 0.519 0.552
4800 － － － 0.321 0.359 0.396 0.433 0.47 0.539 0.573

L型带(节距9.525mm，基准宽度25.4mm)基准额定功率P0(摘自GB/T 11362-1989)

注：1. 带*为带轮圆周速度在33m/s以上时的功率值，设计时带轮用碳素钢或铸钢。
2. 本表的单位是kW。

小带轮转速
/(r/min) 		小带轮齿数和节圆直径/mm
12
36.38 		14
42.45 		16
48.51 		18
54.57 		20
60.64 		22
66.70 		24
72.77 		26
78.83 		28
84.89 		30
90.90 		32
97.02 		36
109.15 		40
121.28 		44
133.40 		48
145.53
100 0.05 0.05 0.06 0.07 0.08 0.09 0.09 0.1 0.11 0.12 0.12 0.14 0.16 0.17 0.19
200 0.09 0.11 0.12 0.14 0.16 0.17 0.19 0.2 0.22 0.23 0.25 0.28 0.31 0.34 0.37
300 0.14 0.16 0.19 0.21 0.23 0.26 0.28 0.3 0.33 0.35 0.37 0.42 0.47 0.51 0.56
400 0.19 0.22 0.25 0.28 0.31 0.34 0.37 0.4 0.43 0.47 0.5 0.56 0.62 0.68 0.74
500 0.23 0.27 0.31 0.35 0.39 0.43 0.47 0.5 0.54 0.58 0.62 0.7 0.77 0.85 0.93
600 0.28 0.33 0.37 0.42 0.47 0.51 0.56 0.6 0.65 0.7 0.74 0.83 0.93 1.02 1.11
700 0.33 0.38 0.43 0.49 0.54 0.6 0.65 0.7 0.76 0.81 0.87 0.97 1.08 1.18 1.29
800 0.37 0.43 0.5 0.56 0.62 0.68 0.74 0.8 0.86 0.93 0.99 1.11 1.23 1.35 1.47
900 0.42 0.49 0.56 0.63 0.7 0.77 0.83 0.9 0.97 1.04 1.11 1.24 1.38 1.51 1.65
1000 0.47 0.54 0.62 0.7 0.77 0.85 0.93 1 1.08 1.15 1.23 1.38 1.53 1.67 1.82
1100 0.51 0.6 0.68 0.77 0.85 0.93 1.02 1.1 1.18 1.27 1.35 1.51 1.68 1.83 1.99
1200 0.56 0.65 0.74 0.83 0.93 1.02 1.11 1.2 1.29 1.38 1.47 1.65 1.82 1.99 2.16
1300 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.39 1.49 1.59 1.78 1.96 2.15 2.33
1400 0.65 0.76 0.87 0.97 1.08 1.18 1.29 1.39 1.5 1.6 1.7 1.91 2.11 2.3 2.49
1500 0.7 0.81 0.93 1.04 1.15 1.27 1.38 1.49 1.6 1.71 1.82 2.04 2.25 2.45 2.65
1600 0.74 0.87 0.99 1.11 1.23 1.35 1.47 1.59 1.7 1.82 1.94 2.16 2.38 2.6 2.81
1700 0.79 0.92 1.05 1.18 1.3 1.43 1.56 1.68 1.81 1.93 2.05 2.29 2.52 2.74 2.96
1800 0.83 0.97 1.11 1.24 1.38 1.51 1.65 1.78 1.91 2.04 2.16 2.41 2.65 2.88 3.11
1900 0.88 1.03 1.17 1.31 1.45 1.59 1.73 1.87 2.01 2.14 2.27 2.53 2.78 3.02 3.25
2000 0.93 1.08 1.23 1.38 1.53 1.67 1.82 1.96 2.11 2.25 2.38 2.65 2.91 3.15 3.39
2200 1.02 1.18 1.35 1.51 1.68 1.83 1.99 2.15 2.3 2.45 2.6 2.88 3.16 3.41 3.65
2400 1.11 1.29 1.47 1.65 1.82 1.99 2.16 2.33 2.49 2.65 2.81 3.11 3.39 3.65 3.89
2600 1.2 1.39 1.59 1.78 1.96 2.15 2.33 2.51 2.68 2.85 3.01 3.32 3.61 3.87 4.1
2800 1.29 1.5 1.7 1.91 2.11 2.3 2.49 2.68 2.86 3.03 3.2 3.52 3.81 4.07 4.29
3000 1.38 1.6 1.82 2.04 2.25 2.45 2.65 2.85 3.03 3.21 3.39 3.71 4 4.24 4.45
3200 － 1.7 1.94 2.16 2.38 2.6 2.81 3.01 3.2 3.39 3.56 3.89 4.17 4.4 4.58
3400 － 1.81 2.05 2.29 2.52 2.74 2.96 3.17 3.37 3.55 3.73 4.05 4.32 4.53 4.67
3600 － 1.91 2.16 2.41 2.65 2.88 3.11 3.32 3.52 3.71 3.89 4.2 4.45 4.63 4.74
3800 － 2.01 2.27 2.53 2.78 3.02 3.25 3.47 3.67 3.86 4.03 4.33 4.56 4.7 4.76
4000 － 2.11 2.38 2.65 2.91 3.15 3.39 3.61 3.81 4 4.17 4.45 4.65 4.75 4.75
4200 － － 2.49 2.77 3.03 3.28 3.52 3.74 3.94 4.13 4.29 4.55 4.71 4.76 4.7
4400 － － 2.6 2.88 3.16 3.41 3.65 3.87 4.07 4.24 4.4 4.63 4.75 4.74 4.60*
4600 － － 2.7 3 3.27 3.53 3.77 3.99 4.18 4.35 4.49 4.69 4.76 4.69 4.46*
4800 － － 2.81 3.11 3.39 3.65 3.89 4.1 4.29 4.45 4.58 4.74 4.75 4.6 4.27*

H型带(节距12.7mm，基准宽度76.2mm)基准额定功率P0(摘自GB/T 11362-1989)

注：1. 带*为带轮圆周速度在33m/s以上时的功率值，设计时带轮用碳素钢或铸钢。
2. 本表的单位是kW。

小带轮转速
/(r/min) 		小带轮齿数和节圆直径/mm
14
56.60 		16
64.68 		18
72.77 		20
80.85 		22
88.94 		24
97.02 		26
105.11 		28
113.19 		30
121.28 		32
129.36 		36
145.53 		40
161.70 		44
177.87 		48
194.04
100 0.62 0.71 0.8 0.89 0.98 1.07 1.61 1.24 1.33 1.42 1.6 1.78 1.96 2.13
200 1.25 1.42 1.6 1.78 1.96 2.13 2.31 2.49 2.67 2.84 3.2 3.56 3.91 4.27
300 1.87 2.13 2.4 2.67 2.93 3.2 3.47 3.73 4 4.27 4.8 5.33 5.86 6.39
400 2.49 2.84 3.2 3.56 3.91 4.27 4.62 4.97 5.33 5.68 6.39 7.1 7.8 8.51
500 3.11 3.56 4 4.44 4.89 5.33 5.77 6.21 6.66 7.1 7.98 8.86 9.74 10.61
600 3.73 4.27 4.8 5.33 5.86 6.39 6.92 7.45 7.98 8.51 9.56 10.61 11.66 12.71
700 4.35 4.97 5.59 6.21 6.83 7.45 8.07 8.68 9.3 9.91 11.14 12.36 13.57 14.78
800 4.97 5.68 6.39 7.1 7.8 8.51 9.21 9.91 10.61 11.31 12.71 14.09 15.47 16.83
900 － 6.39 7.19 7.98 8.77 9.56 10.35 11.14 11.92 12.71 14.26 15.81 17.35 18.87
1000 － 7.1 7.98 8.86 9.74 10.61 11.49 12.36 13.23 14.09 15.81 17.52 19.2 20.87
1100 － 7.8 8.77 9.74 10.7 11.66 12.62 13.57 14.52 15.47 17.35 19.2 21.04 22.85
1200 － 8.51 9.56 10.61 11.66 12.71 13.75 14.78 15.81 16.83 18.87 20.87 22.85 24.8
1300 － 9.21 10.35 11.49 12.62 13.74 14.87 15.98 17.09 18.19 20.38 22.53 24.64 26.72
1400 － 9.91 11.14 12.36 13.57 14.78 15.98 17.18 18.36 19.54 21.87 24.16 26.4 28.59
1500 － 10.61 11.92 13.23 14.52 15.81 17.09 18.36 19.62 20.87 23.34 25.76 28.13 30.43
1600 － 11.31 12.71 14.09 15.47 16.83 18.19 19.54 20.88 22.2 24.8 27.35 29.82 32.23
1700 － 12.01 13.94 14.95 16.41 17.85 19.29 20.17 22.12 23.51 26.24 28.9 31.48 33.98
1800 － 12.71 14.26 15.81 17.35 18.87 20.38 21.87 23.34 24.8 27.66 30.43 33.11 35.68
1900 － 13.4 15.04 16.66 18.28 19.87 21.46 23.02 24.56 26.08 29.06 31.93 34.69 37.33
2000 － 14.09 15.81 17.52 19.2 20.87 22.53 24.16 25.76 27.35 30.43 33.4 36.24 38.93
2200 － － 17.35 19.2 21.04 22.85 24.64 26.4 28.13 29.82 33.11 36.24 39.19 41.96
2400 － － 18.87 20.87 22.85 24.8 26.72 28.59 30.43 32.23 35.68 38.93 41.96 44.73
2600 － － 20.38 22.53 24.64 26.72 28.75 30.73 32.67 34.55 38.14 41.47 44.51 47.24
2800 － － 21.87 24.16 26.4 28.59 30.73 32.82 34.84 36.79 40.47 43.84 46.84 49.45
3000 － － 23.35 25.76 28.13 30.43 32.67 34.84 36.93 38.93 42.67 46.02 48.93 51.35
3200 － － 24.8 27.35 29.82 32.23 34.55 36.79 38.93 40.97 44.73 48.01 50.75 52.91
3400 － － 26.24 28.9 31.49 33.98 36.38 38.67 40.85 42.91 46.64 49.79 52.3 54.11*
3600 － － － 30.43 33.11 35.68 38.14 40.47 42.68 44.73 48.38 51.35 53.55 54.92*
3800 － － － 31.93 34.69 37.33 39.84 42.2 44.4 46.43 49.96 52.67 54.49 55.33*
4000 － － － 33.4 36.24 38.93 40.47 43.84 46.02 48.01 51.35 53.75 55.10* 55.31*
4200 － － － 34.84 37.74 40.47 43.03 45.39 47.53 49.45 52.55 54.56 55.37* 54.84*
4400 － － － 36.24 39.19 41.96 44.51 46.84 48.93 50.75 53.55 55.10* 55.27* 53.90*
4600 － － － 37.6 40.6 43.38 45.92 48.2 50.2 51.91 54.35 55.36* 54.78* 52.46*
4800 － － － 38.93 41.96 44.73 47.24 49.45 51.35 52.91 54.92 55.31* 53.90* 50.50*

XH型带(节距22.225mm，基准宽度101.6mm)基准额定功率P0(摘自GB/T 11362-1989)

注：1. 带*为带轮圆周速度在33m/s以上时的功率值，设计时带轮用碳素钢或铸钢。
2. 本表的单位是kW。

小带轮转速/(r/min) 小带轮齿数和节圆直径/mm
22
155.64 		24
169.79 		26
183.94 		28
198.08 		30
212.23 		32
226.38 		40
282.98
100 3.3 3.6 3.9 4.2 4.5 4.8 5.99
200 6.59 7.19 7.79 8.39 8.98 9.58 11.96
300 9.88 10.77 11.66 12.55 13.44 14.33 17.87
400 13.15 14.33 15.51 16.69 17.87 19.04 23.69
500 16.4 17.87 19.33 20.79 22.24 23.69 29.39
600 19.62 21.37 23.11 24.84 26.56 28.26 34.95
700 22.82 24.84 26.84 28.83 30.8 32.75 40.34
800 25.99 28.26 30.52 32.75 34.95 37.13 45.52
900 29.11 31.64 34.13 36.59 39.01 41.39 50.47
1000 32.19 34.95 37.67 40.34 42.96 45.52 55.17
1100 35.23 38.21 41.13 43.99 46.78 49.5 59.57
1200 38.21 41.39 44.5 47.53 50.47 53.32 63.65
1300 41.13 44.5 47.78 50.95 54.02 56.96 67.39
1400 43.99 47.53 50.96 54.25 57.4 60.41 70.74
1500 46.78 50.47 54.02 57.4 60.62 63.65 73.7
1600 49.5 53.32 56.96 60.41 63.65 66.67 76.22
1700 52.15 56.07 59.78 63.26 66.48 69.45 78.27
1800 54.71 58.71 62.46 65.93 69.11 71.98 79.84
1900 57.18 61.24 65 68.43 71.52 74.24 80.88
2000 59.57 63.65 67.39 70.74 73.7 76.22 81.37
2100 61.85 65.94 69.61 72.85 75.63 77.9 81.28
2200 64.04 68.09 71.67 74.76 77.3 79.27 80.59
2300 66.12 70.1 73.56 76.44 78.71 80.32 79.26
2400 68.09 71.98 75.26 77.9 79.84 81.02 77.26
2500 － 73.7 76.78 79.12 80.67 81.37 74.56
2600 － 75.26 78.09 80.09 81.19 81.35 71.15
2800 － 77.9 80.09 81.24 81.28 80.13 －
3000 － 79.84 81.19 81.28 80 77.26 －
3200 － 81.02 81.35 80.13 77.26 72.6 －
3400 － 81.41 80.48* 77.11* 72.95 66.05 －
3600 － 80.94 78.24* 73.94* 66.98* － －

XXH型带(节距31.75mm，基准宽度127mm)基准额定功率P0(摘自GB/T 11362-1989)

注：1. 带*为带轮圆周速度在33m/s以上时的功率值，设计时带轮用碳素钢或铸钢。
2. 本表的单位是kW。

小带轮转速/(r/min) 小带轮齿数和节圆直径/mm
22
222.34 		24
242.55 		26
262.76 		30
303.19 		34
343.62 		40
404.25
100 7.44 8.122 8.8 10.15 11.5 13.52
200 14.87 16.21 17.55 20.23 22.91 26.9
300 22.24 24.24 26.23 30.2 34.14 39.99
400 29.54 32.18 34.8 39.99 45.12 52.67
500 36.75 39.99 43.21 49.55 55.76 64.78
600 43.85 47.66 51.42 58.8 65.96 76.19
700 50.8 55.14 59.41 67.7 75.64 86.75
800 57.59 62.41 67.12 76.19 84.72 96.33
900 64.19 69.44 74.53 84.2 93.1 104.78
1000 70.58 76.19 81.58 91.67 100.71 111.97
1100 76.74 82.64 88.26 98.56 107.45 117.75
1200 82.64 88.75 94.5 104.79 113.25 121.98
1300 88.26 94.5 100.28 110.3 118 124.53
1400 93.57 99.86 105.56 115.05 121.63 125.24
1500 98.56 104.78 110.3 118.96 124.06 123.99
1600 103.19 109.26 114.46 121.98 125.18 120.62*
1700 107.45 113.24 118 124.06 124.93 115.00*
1800 111.31 116.71 120.88 125.12 123.2 106.99*
<- 上一项 下一项 ->
