带传动的张紧方法及安装要求

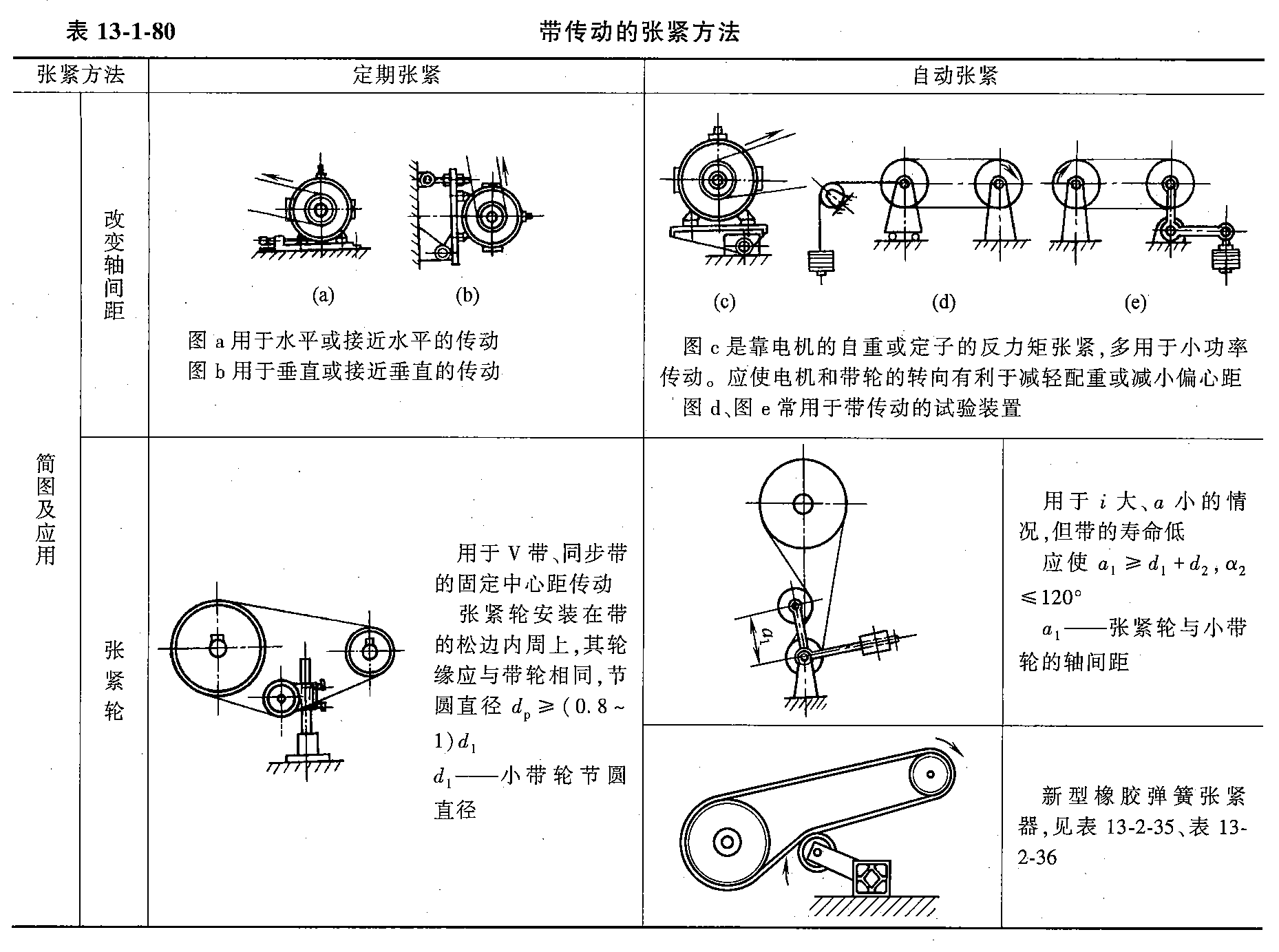

带传动的张紧方法
| 张紧方法 | 简图 | 特点和应用 | |
|---|---|---|---|
| 调节轴间距 | 定期张紧 |
|

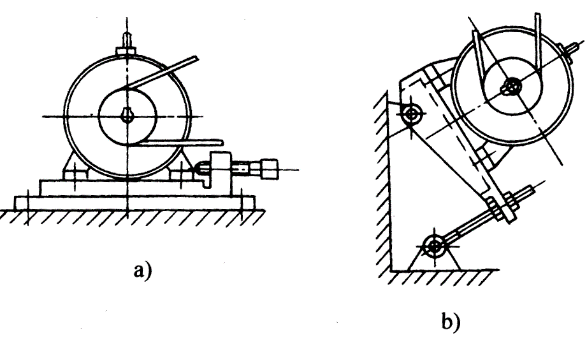

图a多用于水平或接近水平的传动； 图b多用于垂直或接近垂直的传动；是最简单的通用方法 |
| 自动张紧 |
|

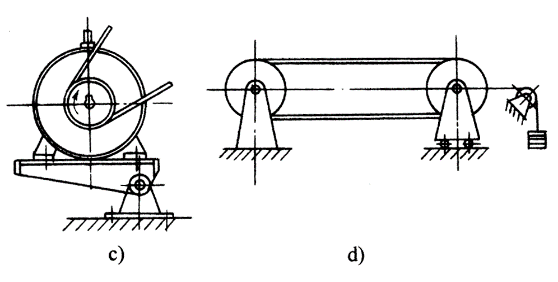

图c是靠电机的自重或定子的反力矩张紧，多用于小功率传动。应使电机和带轮的转向有利于减轻配重或减小偏心距； 图d常用于带传动的试验装置 |
|
| 张紧轮 |
|

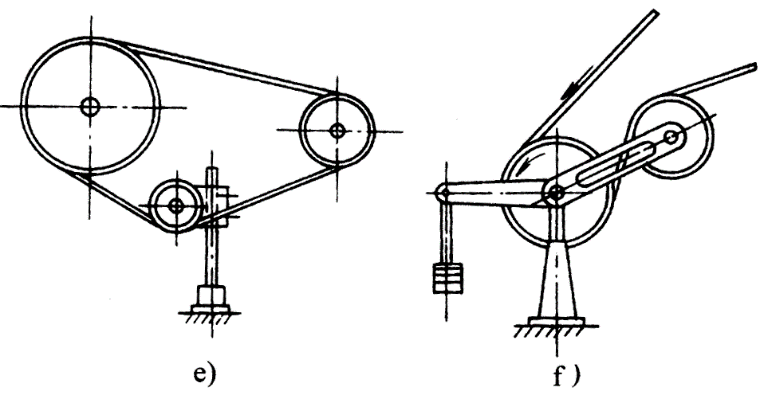

可任意调节预紧力的大小、增大包角，容易装卸；但影响带的寿命，不能逆转 张紧轮直径dZ≥（0.8～1）d1 应安装在带的松边 图e为定期张紧 图f为自动张紧，应使 a1≥d1+dZ，αZ≤120º |
|
| 改变带长 | 对有接头的平带，常采用定期截去带长，使带张紧，截去长度ΔL=0.01L（L——带长） | ||

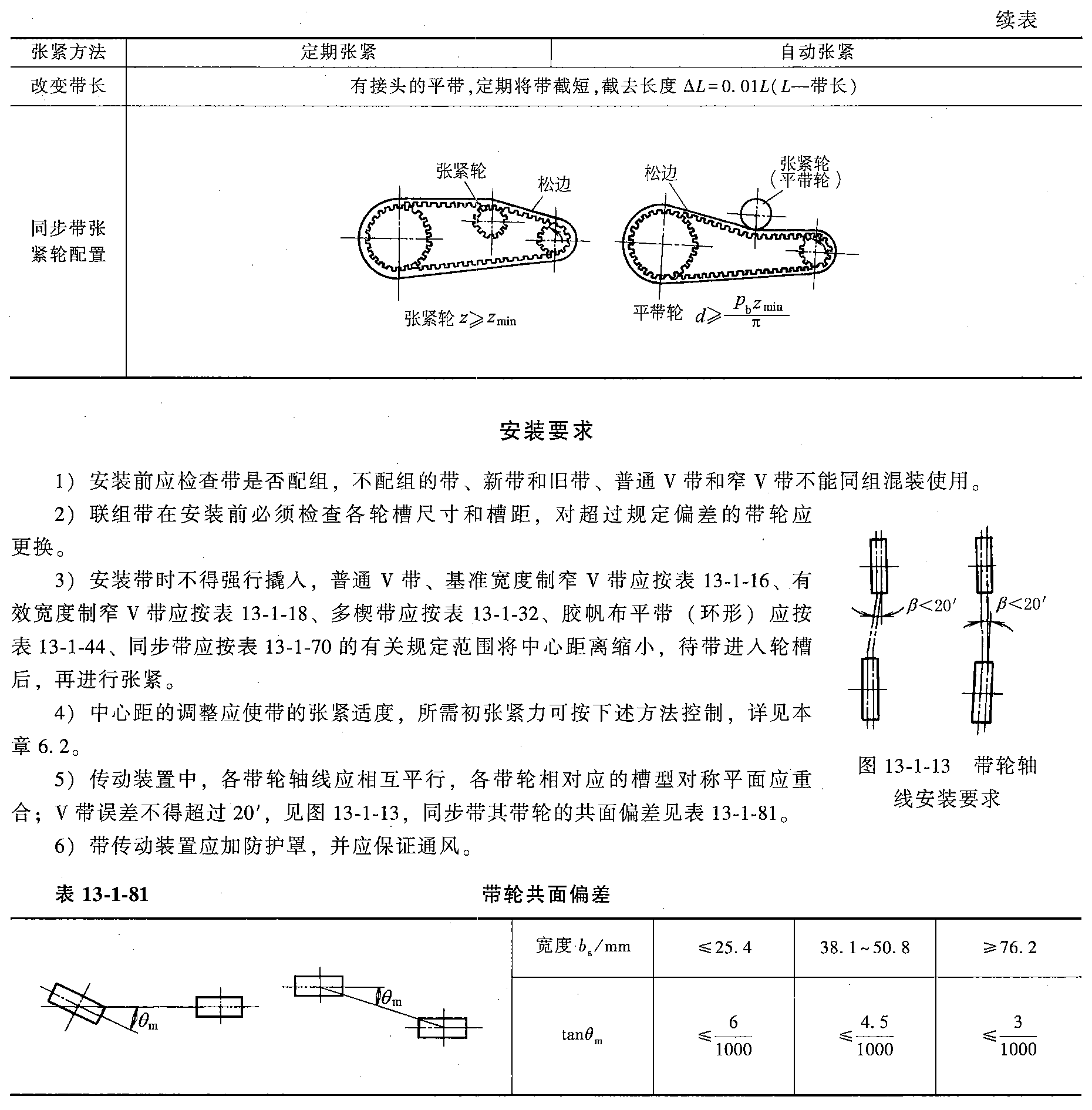

带传动的安装要求
安装要求：
① 安装前应检査带是否配组,不配组的带、新带和旧带、普通V带和窄V带不能同组混装使用。
② 联组带在安装前必须检査各轮槽尺寸和槽距, 对超过规定公差值的带轮应更换。
③ 套装带时不得强行撬入，各类带应在规定的中心距调整极限值范围内将中心距离缩小，带进入槽轮后，再开始张紧。
④ 中心距的调整应使带的张紧适度，所需初张紧力可按本节后面所述方法控制。

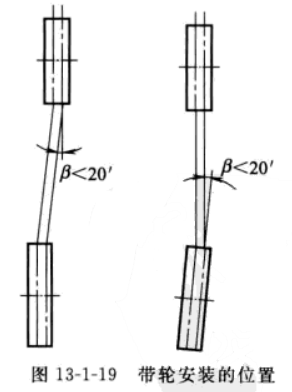

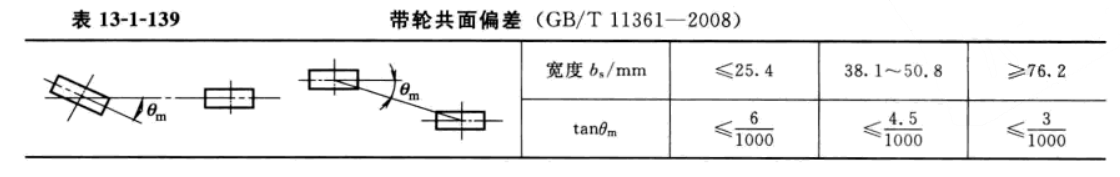

⑤ 传动装置中，各带轮轴线应相互平行，各带轮相对应的槽型对称平面应重合；V带误差不得超过20'，见图13-1-19,同步带带轮的共面偏差见表13-1-139。
