低合金高强度结构钢(摘自GB/T 1591-2018)

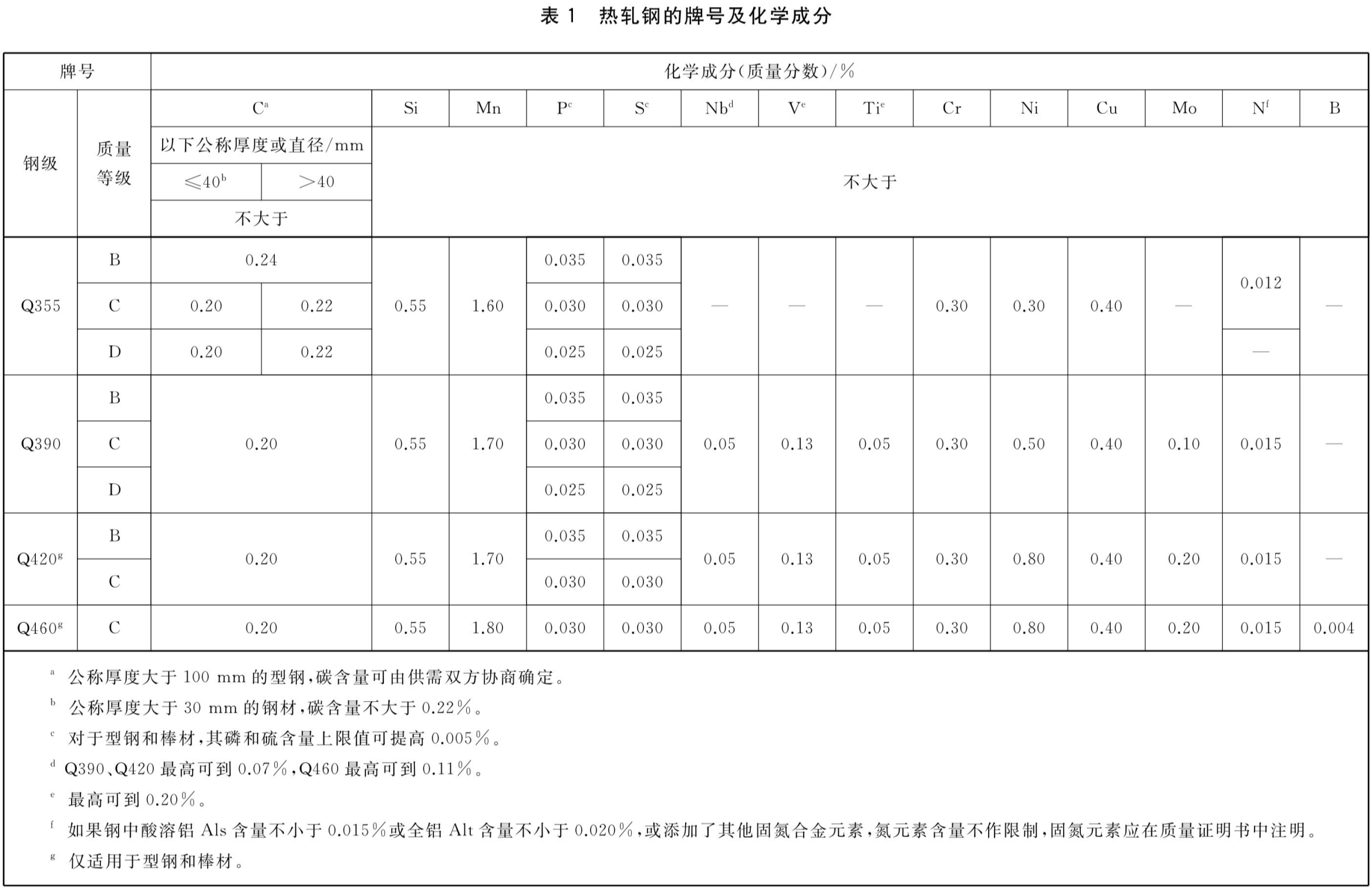

热轧钢的牌号和化学成分

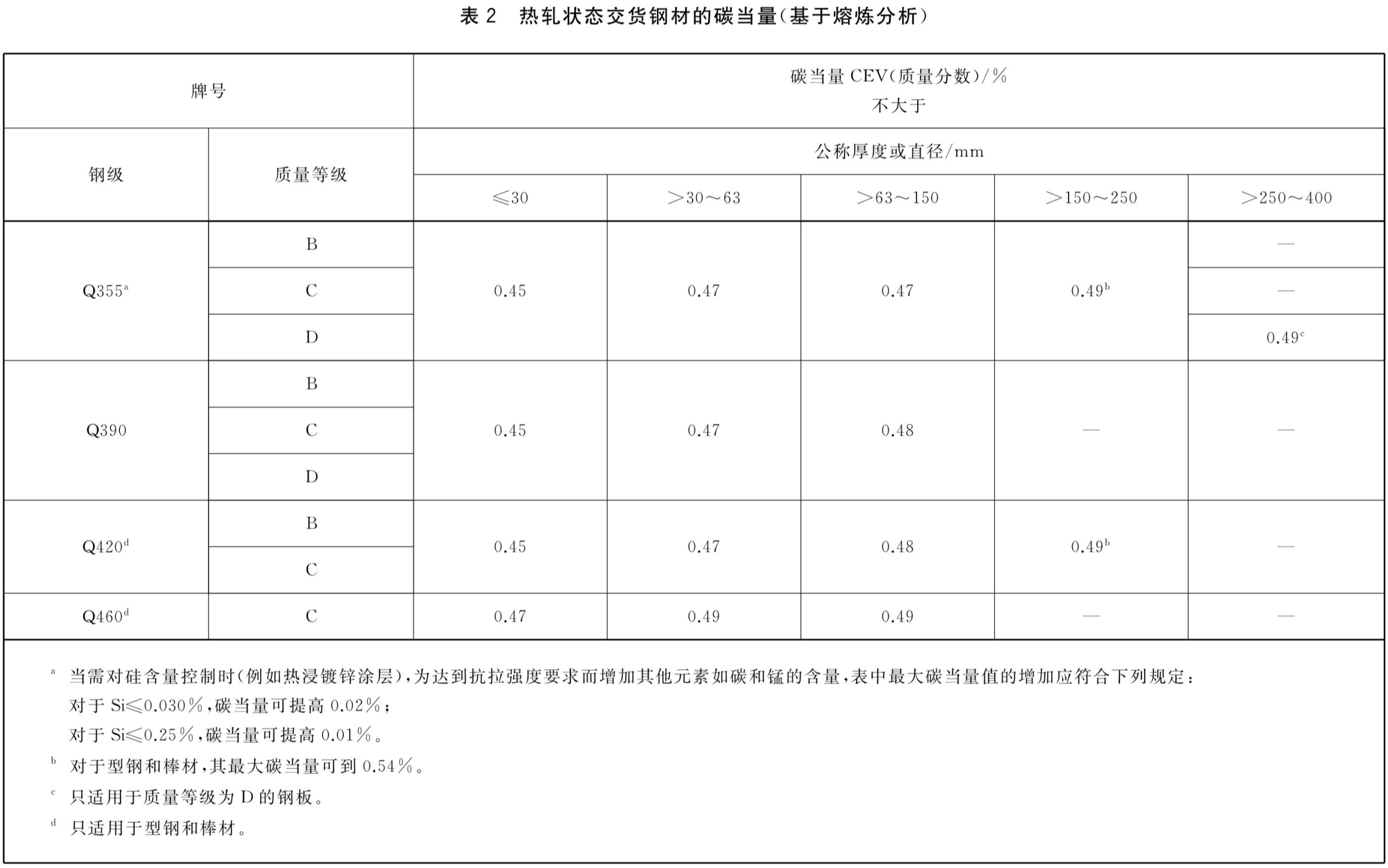

热轧状态交货钢材的碳当量(基于熔炼分析)

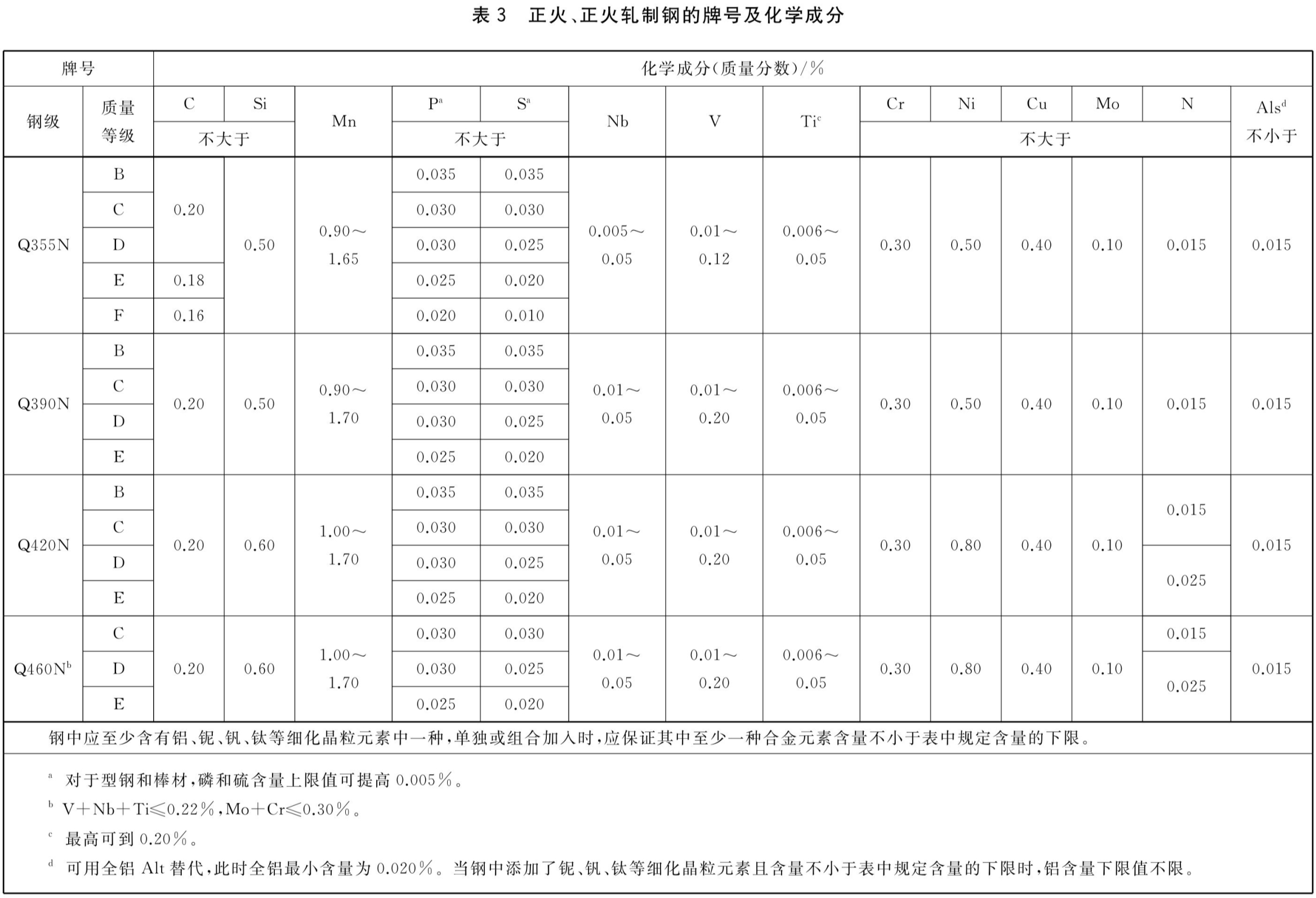

正火、正火轧制钢的牌号及化学成分

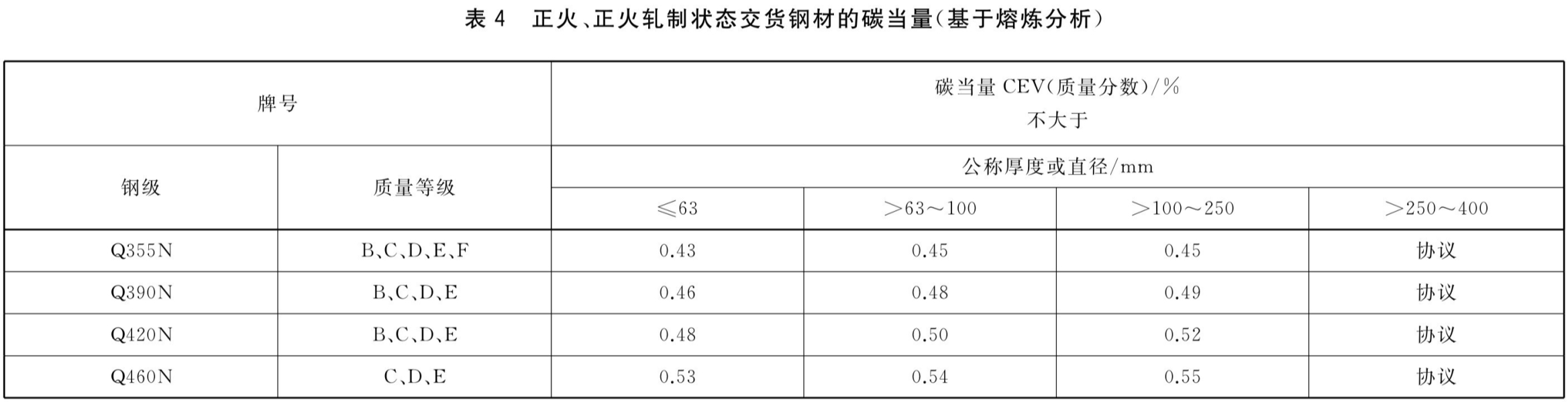

正火 、正火轧制状态交货钢材的碳当量(基于熔炼分析)

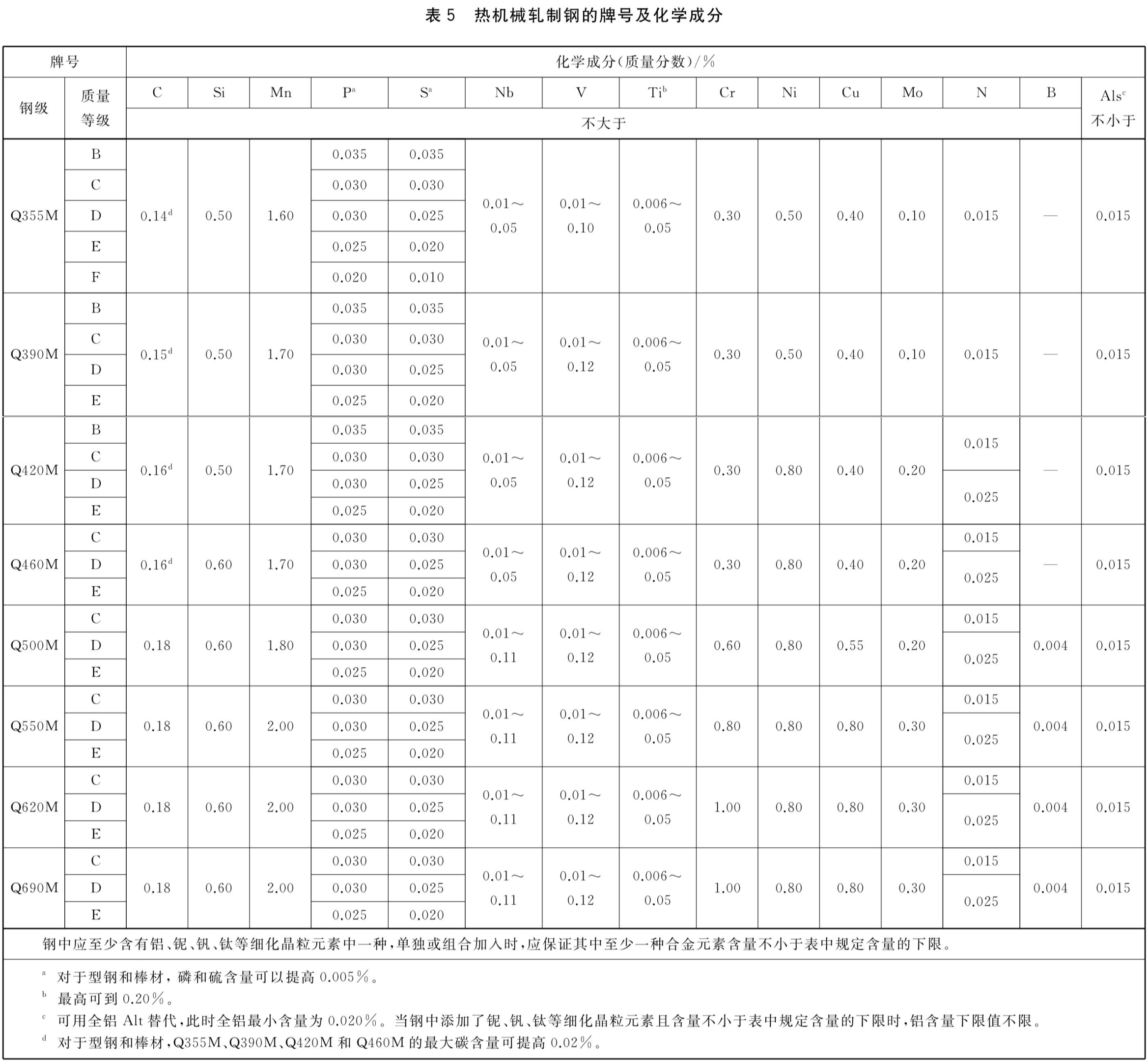

热机械轧制钢的牌号及化学成分

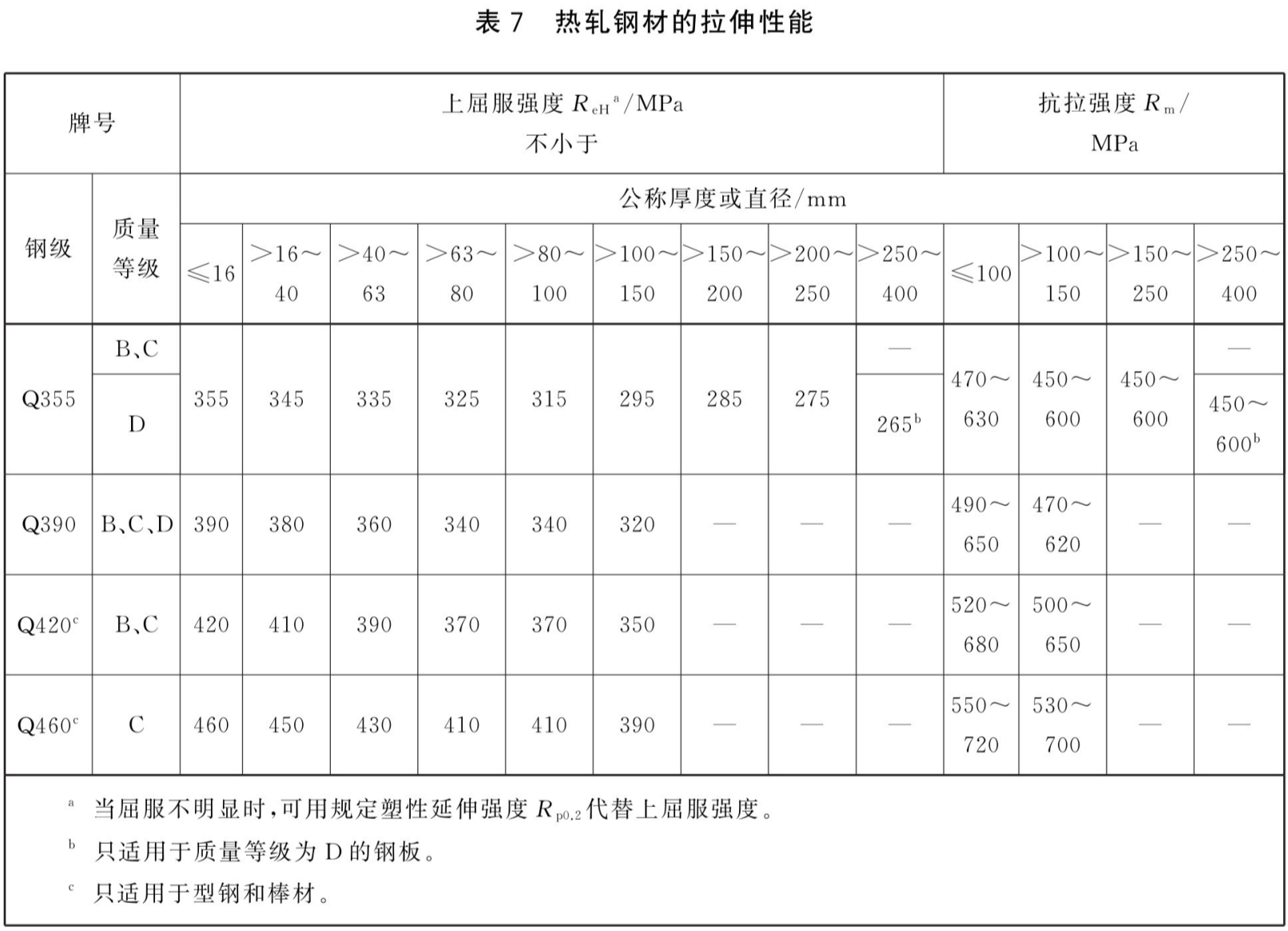

热轧钢材的拉伸性能

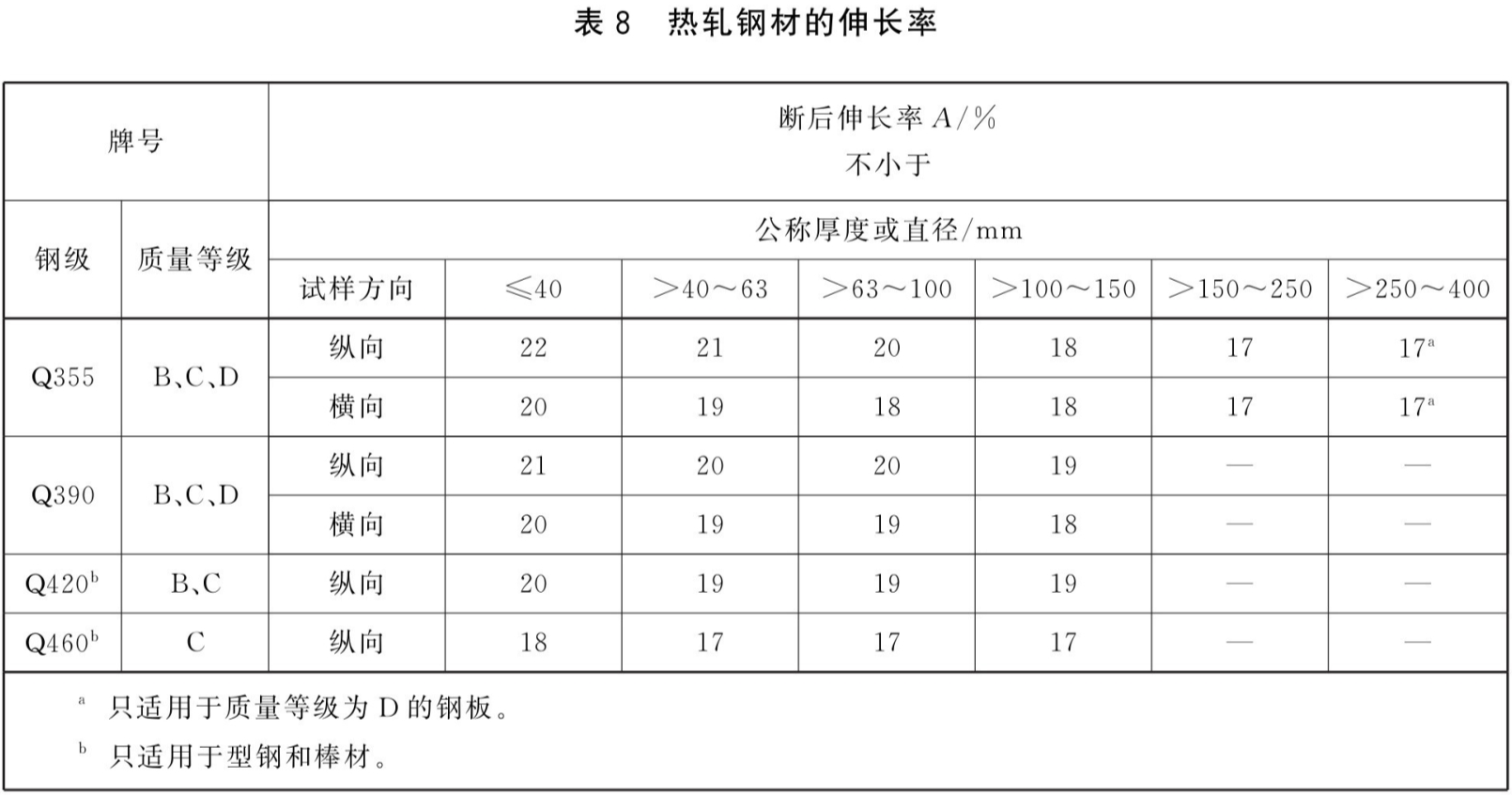

热轧钢材的伸长率

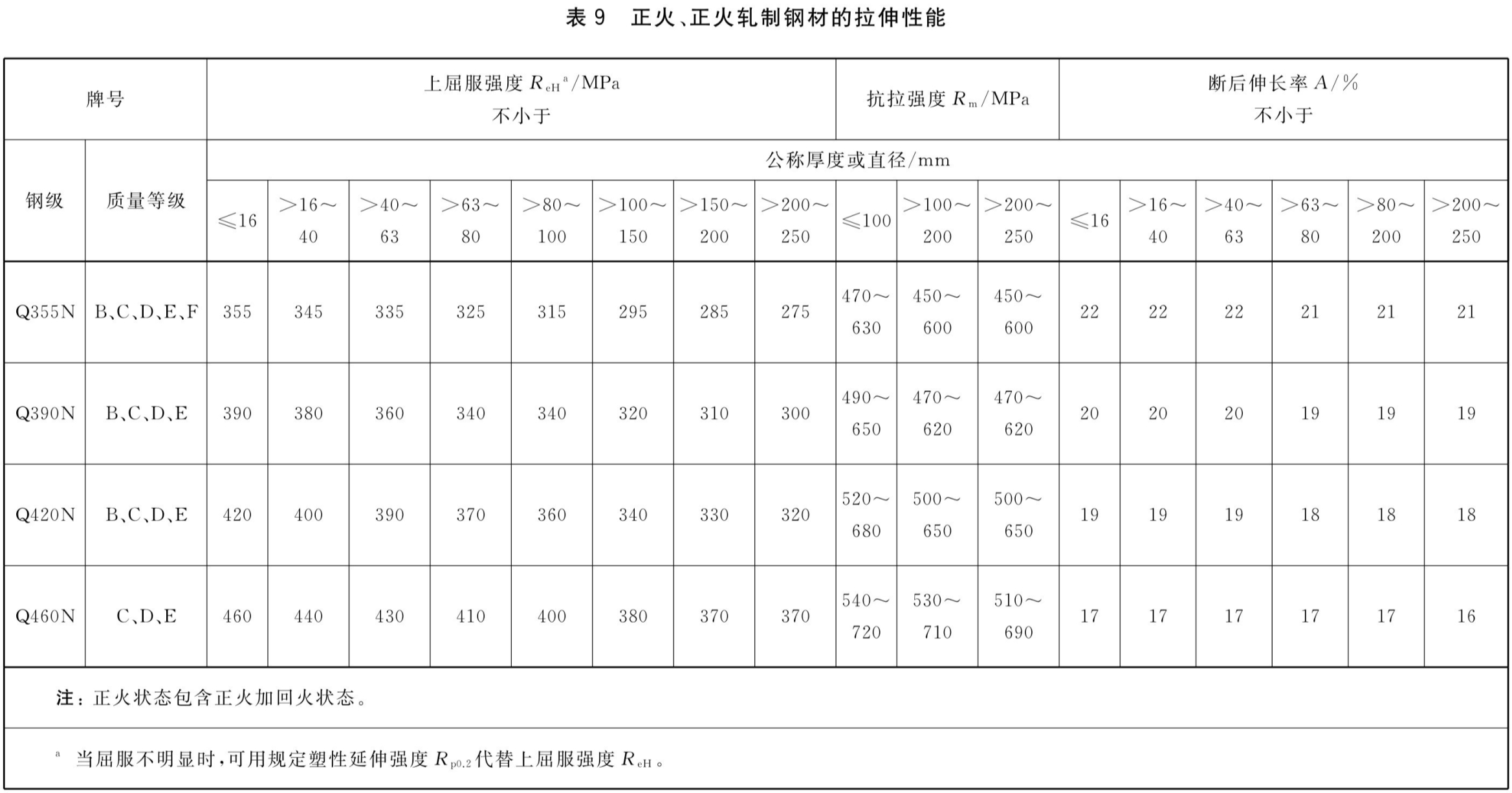

正火、正火轧制钢材的拉伸性能
热机械轧制(TMCP)钢材的拉伸性能

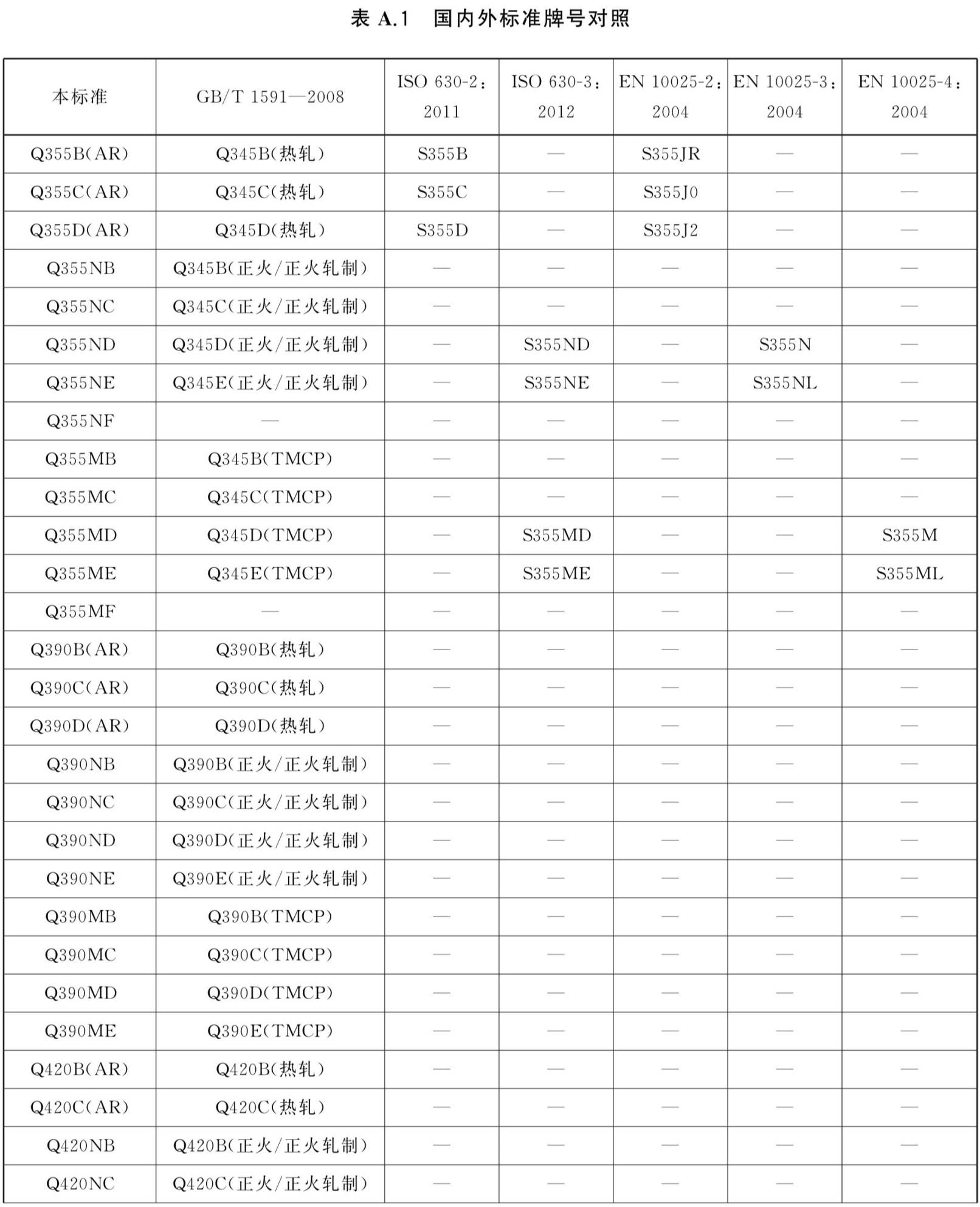

国内外标准牌号对照表

低合金高强度结构钢(摘自GB/T 1591-1994)

牌号和化学成分

注：表中的Al为全铝含量。如化验酸溶铝时，其含量ω应不小于0.010%。

牌号 质量等级 化学成分(质量分数%)
C≤ Mn Si≤ P≤ S≤ V Nb Ti Al≥ Cr≤ Ni≤
Q295 A 0.16 0.80～1.50 0.55 0.045 0.045 0.02～0.15 0.015～0.060 0.02～0.20 － － －
Q295 B 0.16 0.80～1.50 0.55 0.04 0.04 0.02～0.15 0.015～0.060 0.02～0.20 － － －
Q345 A 0.2 1.00～1.60 0.55 0.045 0.045 0.02～0.15 0.015～0.060 0.02～0.20 － － －
Q345 B 0.2 1.00～1.60 0.55 0.04 0.04 0.02～0.15 0.015～0.060 0.02～0.20 － － －
Q345 C 0.2 1.00～1.60 0.55 0.035 0.035 0.02～0.15 0.015～0.060 0.02～0.20 0.015 － －
Q345 D 0.18 1.00～1.60 0.55 0.03 0.03 0.02～0.15 0.015～0.060 0.02～0.20 0.015 － －
Q345 E 0.18 1.00～1.60 0.55 0.025 0.025 0.02～0.15 0.015～0.060 0.02～0.20 0.015 － －
Q390 A 0.2 1.00～1.60 0.55 0.045 0.045 0.02～0.20 0.015～0.060 0.02～0.20 － 0.3 0.7
Q390 B 0.2 1.00～1.60 0.55 0.04 0.04 0.02～0.20 0.015～0.060 0.02～0.20 － 0.3 0.7
Q390 C 0.2 1.00～1.60 0.55 0.035 0.035 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.3 0.7
Q390 D 0.2 1.00～1.60 0.55 0.03 0.03 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.3 0.7
Q390 E 0.2 1.00～1.60 0.55 0.025 0.025 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.3 0.7
Q420 A 0.2 1.00～1.70 0.55 0.045 0.045 0.02～0.20 0.015～0.060 0.02～0.20 － 0.4 0.7
Q420 B 0.2 1.00～1.70 0.55 0.04 0.04 0.02～0.20 0.015～0.060 0.02～0.20 － 0.4 0.7
Q420 C 0.2 1.00～1.70 0.55 0.035 0.035 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.4 0.7
Q420 D 0.2 1.00～1.70 0.55 0.03 0.03 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.4 0.7
Q420 E 0.2 1.00～1.70 0.55 0.025 0.025 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.4 0.7
Q460 C 0.2 1.00～1.70 0.55 0.035 0.035 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.7 0.7
Q460 D 0.2 1.00～1.70 0.55 0.03 0.03 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.7 0.7
Q460 E 0.2 1.00～1.70 0.55 0.025 0.025 0.02～0.20 0.015～0.060 0.02～0.20 0.015 0.7 0.7
力学和工艺性能
牌号 质量等级 屈服点σs/MPa，≥ 抗拉强度σb/MPa 伸长率δ5(%)≥ 冲击吸收功AKV(纵向)/J，≥ 180°弯曲试验，d=弯心直径，a=试样厚度(直径) 180°弯曲试验，d=弯心直径，a=试样厚度(直径)
厚度(直径，边长)/mm +20℃ 0℃ -20℃ -40℃ 钢材厚度(直径)/mm
≤16 ＞16～35 ＞35～50 ＞50～100 ≤16 ＞16～100
Q295 A 295 275 255 235 390～570 23 d=2a d=3a
Q295 B 295 275 255 235 390～570 23 34 d=2a d=3a
Q345 A 345 325 295 275 470～630 21 d=2a d=3a
Q345 B 345 325 295 275 470～630 21 34 d=2a d=3a
Q345 C 345 325 295 275 470～630 22 34 d=2a d=3a
Q345 D 345 325 295 275 470～630 22 34 d=2a d=3a
Q345 E 345 325 295 275 470～630 21 27 d=2a d=3a
Q390 A 390 370 350 330 490～650 19 d=2a d=3a
Q390 B 390 370 350 330 490～650 19 34 d=2a d=3a
Q390 C 390 370 350 330 490～650 20 34 d=2a d=3a
Q390 D 390 370 350 330 490～650 20 34 d=2a d=3a
Q390 E 390 370 350 330 490～650 20 27 d=2a d=3a
Q420 A 420 400 380 360 520～680 18 d=2a d=3a
Q420 B 420 400 380 360 520～680 18 34 d=2a d=3a
Q420 C 420 400 380 360 520～680 19 34 d=2a d=3a
Q420 D 420 400 380 360 520～680 19 34 d=2a d=3a
Q420 E 420 400 380 360 520～680 19 27 d=2a d=3a
Q460 C 460 440 420 400 550～720 17 34 d=2a d=3a
Q460 D 460 440 420 400 550～720 17 34 d=2a d=3a
Q460 E 460 440 420 400 550～720 17 27 d=2a d=3a
特性和应用(1)
牌号 主要特性 应用举例
Q295 钢中只含有极少量的合金元素，强度不高，但有良好的塑性、冷弯、焊接及耐蚀性能 建筑结构，工业厂房，低压锅炉，低、中压化工容器，油罐，管道，起重机，拖拉机，车辆及对强度要求不高的一般工程结构
Q345 综合力学性能好，焊接性、冷、热加工性能和耐蚀性能均好，C、D、E级钢具有良好的低温韧性 船舶，锅炉，压力容器，石油储罐，桥梁，电站设备．起重运输机械及其他较高载荷的焊接结构件
Q390 综合力学性能好，焊接性、冷、热加工性能和耐蚀性能均好，C、D、E级钢具有良好的低温韧性 船舶，锅炉，压力容器，石油储罐，桥梁，电站设备．起重运输机械及其他较高载荷的焊接结构件
Q420 强度高，特别是在正火或正火加回火状态有较高的综合力学性能 大型船舶，桥梁，电站设备，中、高压锅炉，高压容器，机车车辆，起重机械，矿山机械及其他大型焊接结构件：
Q460 强度最高，在正火，正火加回火或淬火加回火状态有很高的综合力学性能，全部用铝补充脱氧，质量等级为C、D、E级，可保证钢的良好韧性 备用钢种，用于各种大型工程结构及要求强度高．载荷大的轻型结构
特性和应用(2)
牌号 主要特征 应用举例
09MnV 具有良好的塑性、韧性、冷弯性能、冷热压力加工性能和焊接性能，且有一定的耐蚀性能。通常在热轧和正火状态下使用 用于制造各种容器、螺旋焊管、拖拉机轮圈、农机结构件、建筑结构、车辆用冲压件和船体等
09MnNb 具有良好的塑性、韧性、冷弯性能、冷热压力加工性能和焊接性能，且有一定的耐蚀性能。通常在热轧和正火状态下使用 用于制造各种容器、螺旋焊管、拖拉机轮圈、农机结构件、建筑结构、车辆用冲压件和船体等
12Mn 具有良好的综合力学性能、焊接性能、冷弯性能和冷、热压力加工性能、中温(＜400℃)和低温性能、冶炼工艺简单、成本低、常在轧制状态下使用，正火状态力学性能更好一些 已大量用于制造低压锅炉、车辆、容器、油罐、造船等焊接结构
18Nb 含铌半镇静钢，具有镇静钢的优点，但材料利用率高。综合力学性能和低温冲击韧度良好。焊接性能和冷、热压力加工性能良好 用于建筑结构、化工容器、管道、起重机械、鼓风机等
12MnV 性能与12Mn相似，但由于钒的作用，该钢具有较高的强韧性。一般在热轧或正火状态下使用 主要用于船体、车辆、桥梁、农机构件和一般钢结构
14MnNb 具有良好的综合力学性能、焊接性能、压力加工性能。一般在热轧或正火状态下使用 主要用作建筑结构、低凡锅炉、化工容器、桥梁等焊接结构。使用温度为-20～450℃
16Mn 具有良好的综合力学性能、低温冲击韧度、冷冲压、切削加工性、焊接性能等。16Mn钢的综合性能明显优于Q235A，但缺口敏感性较大，在带有缺口时，16Mn的疲劳强度低于Q235A。该钢在热轧或正火状态下使用，正火状态具有较好塑性、冲击韧性、冷压成形性能 广泛用于受动载荷作用的焊接结构，如桥梁、车辆、船舶、管道、锅炉、大容器、油罐、重则机械没备、矿山机械、电站、厂房结构、-40℃的低温压力容器等
16MnRE 性能与16Mn相近，但由于稀土元素对钢液的净化作用，该钢具有更好的韧性和冷弯性能 主要用途与16Mn钢相同
15MnV 强度高于16Mn，在520℃时有一定的热稳定性、缺口敏感性和时效敏感性较16Mn大，冷加工变形性较差。使用温度在-20～520℃。该钢一般在热轧或正火状态下使用，正火状态有较好冲击韧度 用于制造高、中压石油、化工容器、锅炉汽包、桥梁、船体、起重机、较高负荷的焊接结构、锅炉钢管，也可作为低碳淬火马氏体钢使用
15MnTi 性能和用途与15MnV钢相近。正火处理的冷冲压性能和焊接性能优于15MnV和16Mn钢，可以代替15MnV制造承受动载荷的构件： 主要用途与15MnV相同。此外可用作汽轮机的蜗壳和汽轮发电机的弹簧板等
16MnNb 焊接性能、冷、热加工性能和低温冲击韧性均优于16Mn，一般在热轧和正火状态下使用 用于制造容器、管道及重型机械的焊接结构件
14MnVTiRE 具有很高的低温冲击韧度，良好的综合力学性能和焊接性能。一般在热轧或正火状态下使用 用于制造高压容器、重型机械的焊接结构件、桥梁、船体、低温钢结构等
15MnVN 综合力学性能优于15MnV，具有良好的焊接性能和冷、热压力加工性能。但冷加工时对缺口的敏感性较大 用于车辆、船舶、中、高压锅炉、容器、桥梁等焊接结构
新旧牌号对照

注：尾数b为半镇静钢。

新牌号 旧牌号
Q295 09MnV、09MnNb、09Mn2、12Mn
Q345 18Nb、09MnCuPTi、10MnSiCu、12MnV、14MnNb、16Mn、16MnRE
Q390 10MnPNbRE、15MnV、
Q420 14MnVTiRE、15MnVN
Q460 －
中外牌号对照
中国GB/T700 国际标准 ISO 原苏联 гOCT 美国 ASTM 美国|UNS 日本JIS 德国DIN 英国BS 法国NF
Q295-A 295 Gr·42(σs290) SPFC490 15Mo3 A50
Q295-A 295 Gr·A(σs290) SPFC490 PH295 A50
Q295-B
Q345-A E355CC(σs355) 345 Gr·50 SPFC590(σs355) Fe510C(σs355) Fe510C(σs355) Fe510C(σs355)
Q345-B E355DD(σs355) Gr·B Fe510D1(σs355) Fe510D1(σs355) Fe510D1(σs355)
Q345-C E355E(σs355) Gr·C Fe510D2(σs355) Fe510D2(σs355) Fe510D2(σs355)
Q345-D Gr·D Fe510DD1(σs355) Fe510DD1(σs355) Fe510DD1(σs355)
Q345-E Gr·A，A808M，Type7 Fe510DD2(σs355)，PH355，(σs355) Fe510DD2(σs355)，50EE，(σs355) Fe510DD2(σs355)，E355-Ⅱ，(σs355)
Q390-A E390CC 390 STKT540
Q390-B
Q390-C E390DD A550-Ⅰ(σs400)
Q390-D 50F
Q390-E E390E
Q420A E420CC 60(σs415) SEV295 E420-Ⅰ
Q420B E420DD Gr·E(σs415) SEV345 E420T-Ⅱ
Q420C E420E Gr·B(σs415)
Q420D Type7(σs415)
Q420E
Q460C E460DD 65(σs450) SM570 E460T-Ⅱ
Q460D E460E SMA570W
Q460E SWA570P
