热轧H型钢和剖分T型钢

<- 上一项 下一项 ->

热轧H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。 常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

热轧H型钢和剖分T型钢分页导航
本页导航 广告链接

热轧H型钢（摘自GB/T 11263-2017）

HW（宽翼缘）

热轧H型钢(HW)截面尺寸、截面面积及理论重量表
型号
(高度×宽度)
mm×mm		 截面尺寸mm 截面面积cm2 理论重量kg/m
H B t1 t2 r
100×100 100 100 6 8 8 21.58 16.9
125×125 125 125 6.5 9 8 30.00 23.6
150×150 150 150 7 10 8 39.64 31.1
175×175 175 175 7.5 11 13 51.42 40.4
200×200 200 200 8 12 13 63.53 49.9
200 204 12 12 13 71.53 56.2
250×250 244 252 11 11 13 81.31 63.8
250 250 9 14 13 91.43 71.8
250 255 14 14 13 103.9 81.6
300×300 294 302 12 12 13 106.3 83.5
300 300 10 15 13 118.5 93.0
300 305 15 15 13 133.5 105
350×350 338 351 13 13 13 133.3 105
344 348 10 16 13 144.0 113
344 354 16 16 13 164.7 129
350 350 12 19 13 171.9 135
350 357 19 19 13 196.4 154
400×400 388 402 15 15 22 178.5 140
394 398 11 18 22 186.8 147
394 405 18 18 22 214.4 168
400 400 13 21 22 218.7 172
400 408 21 21 22 250.7 197
414 405 18 28 22 295.4 232
428 407 20 35 22 360.7 283
458 417 30 50 22 528.6 415
498 432 45 70 22 770.1 604
500×500 492 465 15 20 22 258.0 202
502 465 15 25 22 304.5 239
502 470 20 25 22 329.6 259

注明：

  1. 表中同一型号的产品，其内侧尺寸高度一致。
  2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。
  3. 表中橘色一栏数据表示的规格为市场非常用规格。

HM（中翼缘H型钢）

热轧H型钢(HM)截面尺寸、截面面积及理论重量表
型号
(高度×宽度)
mm×mm		 截面尺寸mm 截面面积cm2 理论重量kg/m
H B t1 t2 r
150×100 148 100 6 9 8 26.34 20.7
200×150 194 150 6 9 8 38.10 29.90
250×175 244 175 7 11 13 55.49 43.6
300×200 294 200 8 12 13 71.05 55.8
298 201 9 14 13 82.03 64.4
350×250 340 250 9 14 13 99.53 78.1
400×300 390 300 10 16 13 133.3 105
450×300 440 300 11 18 13 153.9 121
500×300 482 300 11 15 13 141.2 111
488 300 11 18 13 159.2 125
550×300 544 300 11 15 13 148.0 116
550 300 11 18 13 166.0 130
600×300 582 300 12 17 13 169.2 133
588 300 12 20 13 187.2 147
594 302 14 23 13 217.1 170

注明：

  1. 表中同一型号的产品，其内侧尺寸高度一致。
  2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。
  3. 表中橘色一栏数据表示的规格为市场非常用规格。

HN（窄翼缘H型钢）

热轧H型钢(HN)截面尺寸、截面面积及理论重量表
型号
(高度×宽度)
mm×mm		 截面尺寸mm 截面面积cm2 理论重量kg/m
H B t1 t2 r
100×50 100 50 5 7 8 11.84 9.30
125×60 125 60 6 8 8 16.68 13.1
150×75 150 75 5 7 8 17.84 14.0
175×90 175 90 5 8 8 22.89 18.0
200×100 198 99 4.5 7 8 22.68 17.8
200 100 5.5 8 8 26.66 20.9
250×125 248 124 5 8 8 31.98 25.1
250 125 6 9 8 36.96 29.0
300×150 298 149 5.5 8 13 40.80 32.0
300 150 6.5 9 13 46.78 36.7
350×175 346 174 6 9 13 52.45 41.2
350 175 7 11 13 62.91 49.4
400×150 400 150 8 13 13 70.37 55.2
400×200 396 199 7 11 13 71.41 56.1
400 200 8 13 13 83.37 65.4
450×150 446 150 7 12 13 66.99 52.6
450 151 8 14 13 77.49 60.8
450×200 446 199 8 12 13 82.97 65.1
450 200 9 14 13 95.43 74.9
475×150 470 150 7 13 13 71.53 56.2
475 151.5 8.5 15.5 13 86.15 67.6
482 153.5 10.5 19 13 106.4 83.5
500×150 492 150 7 12 13 70.21 55.1
500 152 9 16 13 92.21 72.4
504 153 10 18 13 103.3 81.1
500×200 496 199 9 14 13 99.29 77.9
500 200 10 16 13 112.3 88.1
506 201 11 19 13 129.3 102
550×200 546 199 9 14 13 103.8 81.5
550 200 10 16 13 117.3 92.0
600×200 596 199 10 15 13 117.8 92.4
600 200 11 17 13 131.7 103
606 201 12 20 13 149.8 118
625×200 625 198.5 13.5 17.5 13 150.6 118
630 200 15 20 13 170.0 133
638 202 17 24 13 198.7 156
650×300 646 299 12 18 18 183.6 144
650 300 13 20 18 202.1 159
654 301 14 22 18 220.6 173
700×300 692 300 13 20 18 207.5 163
700 300 13 24 18 231.5 182
750×300 734 299 12 16 18 182.7 143
742 300 13 20 18 214.0 168
750 300 13 24 18 238.0 187
758 303 16 28 18 284.8 224
800×300 792 300 14 22 18 239.5 188
800 300 14 26 18 263.5 207
850×300 834 298 14 19 18 227.5 179
842 299 15 23 18 259.7 204
850 300 16 27 18 292.1 229
858 301 17 31 18 324.7 255
900×300 890 299 15 23 18 266.9 210
900 300 16 28 18 305.8 240
912 302 18 34 18 360.1 283
1000×300 970 297 16 21 18 276.0 217
980 298 17 26 18 315.3 248
990 298 17 31 18 345.3 271
1000 300 19 36 18 395.1 310
1008 302 21 40 18 439.3 345

注明：

  1. 表中同一型号的产品，其内侧尺寸高度一致。
  2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。
  3. 表中橘色一栏数据表示的规格为市场非常用规格。

HT（薄壁H型钢）

热轧H型钢(HT)截面尺寸、截面面积及理论重量表
型号
(高度×宽度)
mm×mm		 截面尺寸mm 截面面积cm2 理论重量kg/m
H B t1 t2 r
100×50 95 48 3.2 4.5 8 7.620 5.98
97 49 4 5.5 8 9.370 7.36
100×100 96 99 4.5 6 8 16.20 12.7
125×60 118 58 3.2 4.5 8 9.250 7.26
120 59 4 5.5 8 11.39 8.94
125×125 119 123 4.5 6 8 20.12 15.8
150×75 145 73 3.2 4.5 8 11.47 9.00
147 74 4 5.5 8 14.12 11.1
150×100 139 97 3.2 4.5 8 13.43 10.6
142 99 4.5 6 8 18.27 14.3
150×150 144 148 5 7 8 27.76 21.8
147 149 6 8.5 8 33.67 26.4
175×90 168 88 3.2 4.5 8 13.55 10.6
171 89 4 6 8 17.58 13.8
175×175 167 173 5 7 13 33.32 26.2
172 175 6.5 9.5 13 44.64 35.0
200×100 193 98 3.2 4.5 8 15.25 12.0
196 99 4 6 8 19.78 15.5
200×150 188 149 4.5 6 8 26.34 20.7
200×200 192 198 6 8 13 43.69 34.3
250×125 244 124 4.5 6 8 25.86 20.3
250×175 238 173 4.5 8 13 39.12 30.7
300×150 294 148 4.5 6 13 31.90 25.0
300×200 286 198 6 8 13 49.33 38.7
350×175 340 173 4.5 6 13 36.97 29.0
400×100 390 148 6 8 13 47.57 37.3
400×200 390 198 6 8 13 55.57 43.6

注明：

  1. 表中同一型号的产品，其内侧尺寸高度一致。
  2. 表中截面面积计算公式为：t1(H-2t2)+2Bt2+0.858r2。
  3. 表中橘色一栏数据表示的规格为市场非常用规格。

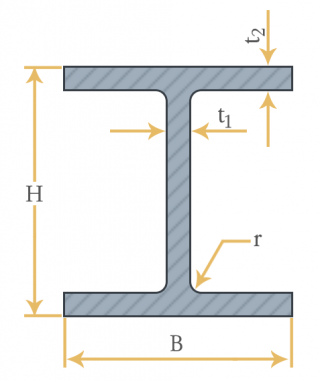

尺寸及表示方法

说明：H——高度；B——宽度；t1——腹板厚度；t2——翼缘厚度；r——圆角半径

H型钢表示方法：H与高度H值×宽度B值×腹板厚度t1值×翼缘厚度t2值

例如：H596×199×10×15

重量及允许偏差

H型钢理论重量密度按7.85g/cm3计算。

H型钢重量偏差按以下公式计算。

重量偏差=(实际重量-理论重量)÷理论重量×100%

H型钢允许重量偏差
项目 允许偏差
高度H(按型号) <400 ±2.0
≥400~<600 ±3.0
≥600 ±4.0
宽度B(按型号) <100 ±2.0
≥100~<200 ±2.5
≥200 ±3.0
厚度 t1 <5 ±0.5
≥5~<16 ±0.7
≥16~<25 ±1.0
≥25~<40 ±1.5
≥40 ±2.0
t2 <5 ±0.7
≥5~<16 ±1.0
≥16~<25 ±1.5
≥25~<40 ±1.7
≥40 ±2.0
长度 ≤7m +60
0
>7m 长度每增加1m或不足1m时，正偏差在上述基础上加5mm

热轧H型钢主要用途

  1. 热轧H型钢主要用于工业与民用结构中的梁、柱构件。
  2. HW是H型钢高度和翼缘宽度基本相等，主要用于钢筋混凝土框架结构柱中钢芯柱，也称劲性钢柱，在钢结构中主要用于柱。
  3. HM是H型钢高度和翼缘宽度比例大致为1.33~1.75，主要在钢结构中用做钢框架柱，在承受动力荷载的框架结构中用做框架梁。
  4. HN是H型钢高度和翼缘宽度比例大于等于2，主要用于结构梁，工字钢的用途相当于HN型钢。

热轧H型钢主要特点

  1. 翼缘宽，侧向刚度大。抗弯能力强，比工字钢大约5%-10%。
  2. 翼缘两表面相互平行使得连接、加工、安装简便。
  3. 与焊接工字钢相比，成本低，精度高，残余应力小，无需昂贵的焊接材料和焊缝检测，节约钢结构制作成本30%左右。
  4. 相同截面负荷下．热轧H钢结构比传统钢结构重量减轻15%-20%。
  5. 与钢筋混凝土结构相比，热轧H钢结构可增大6%的使用面积，而结构自重减轻20%一30%，减少结构设计内力。
  6. H型钢可加工成T型钢，蜂窝梁可经组合形成各种截面形式，极大满足工程设计与制作需求。

参考标准规范

GB/T 11263-2017 热轧H型钢和剖分T型钢右键单击图标可在新窗口中打开文档
