图样画法的简化表示法

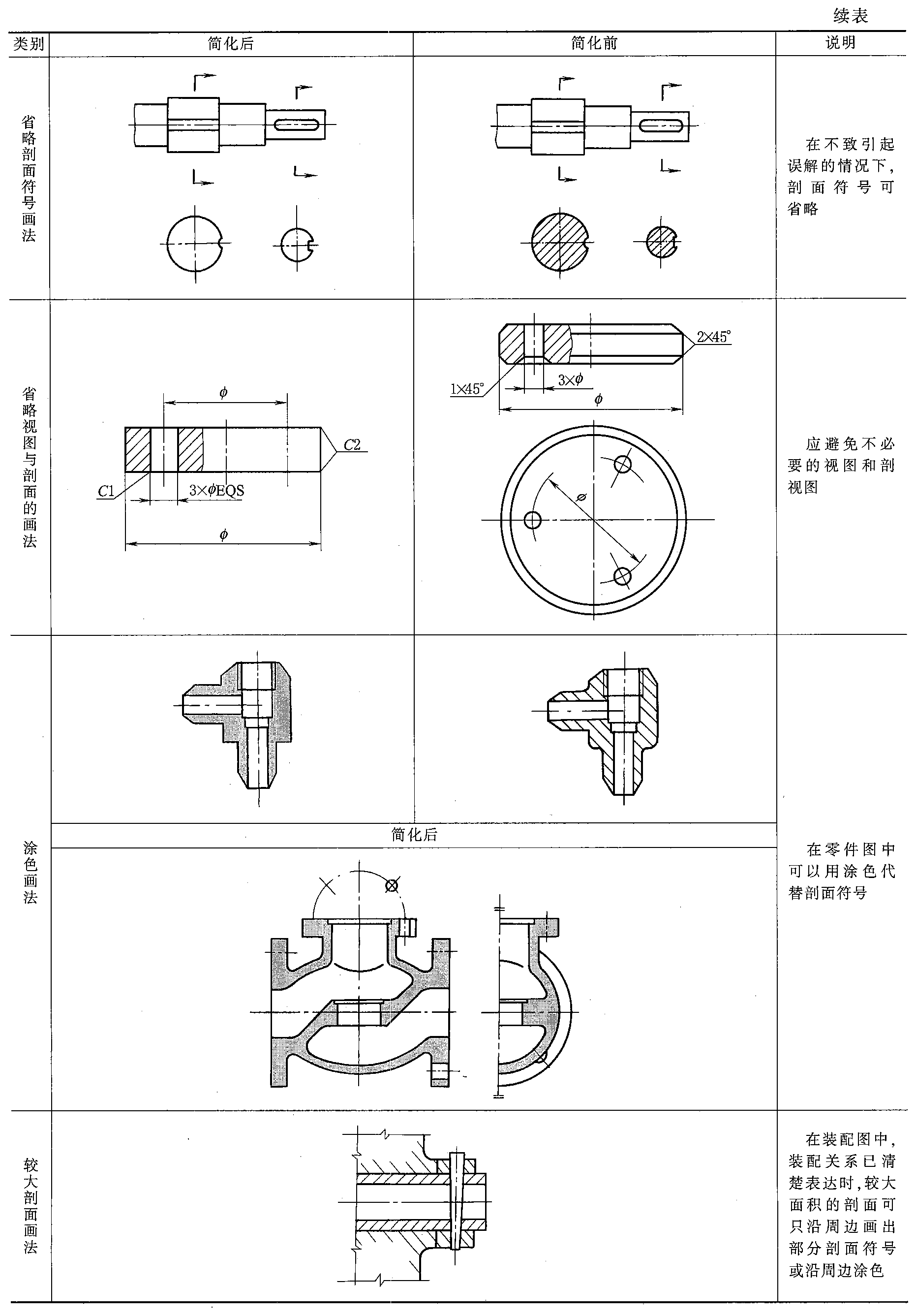

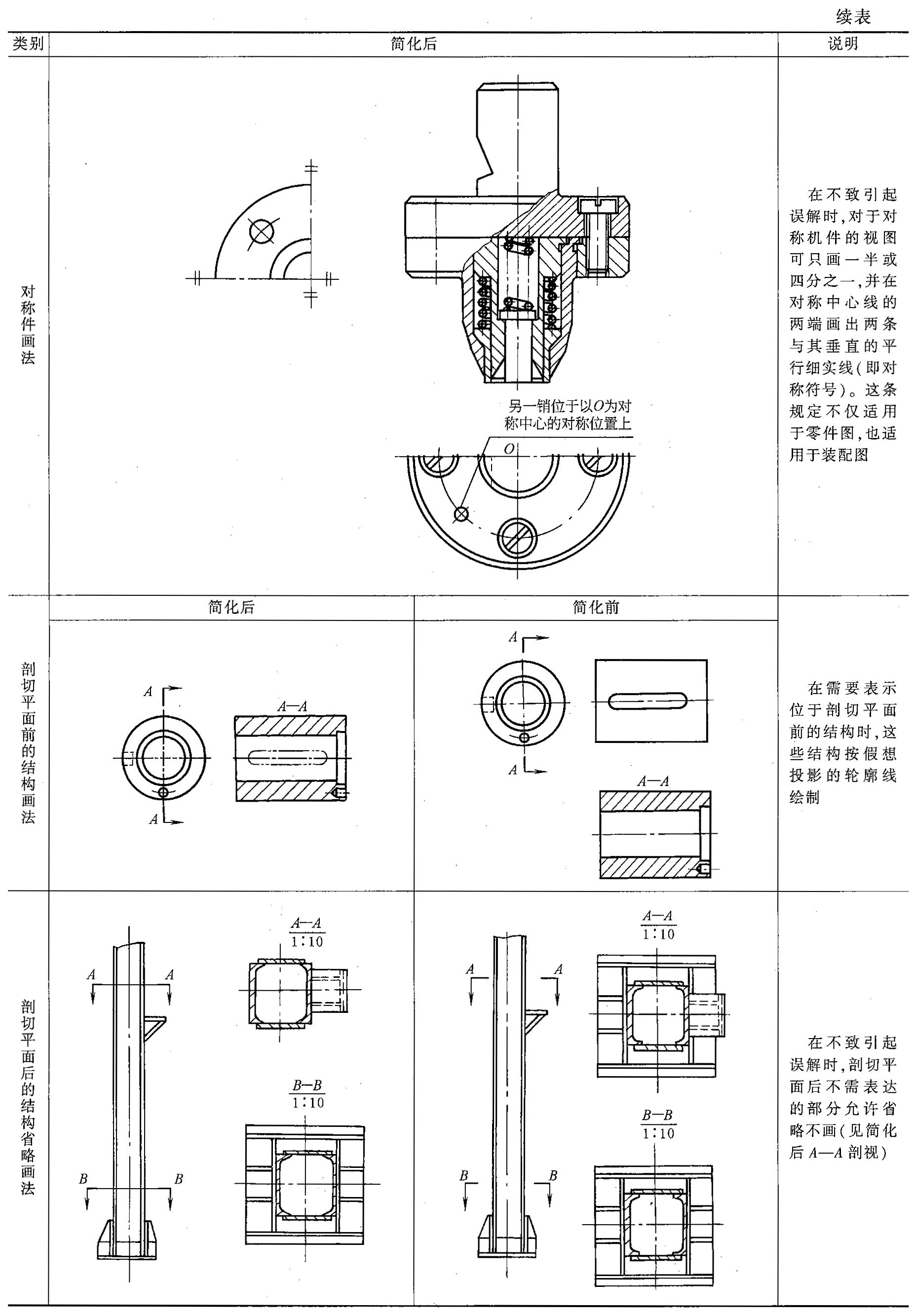

图样画法的简化表示法(摘自GB/T 16675.1-1996)
| 分类 | 图例 | 附注 | ||
|---|---|---|---|---|

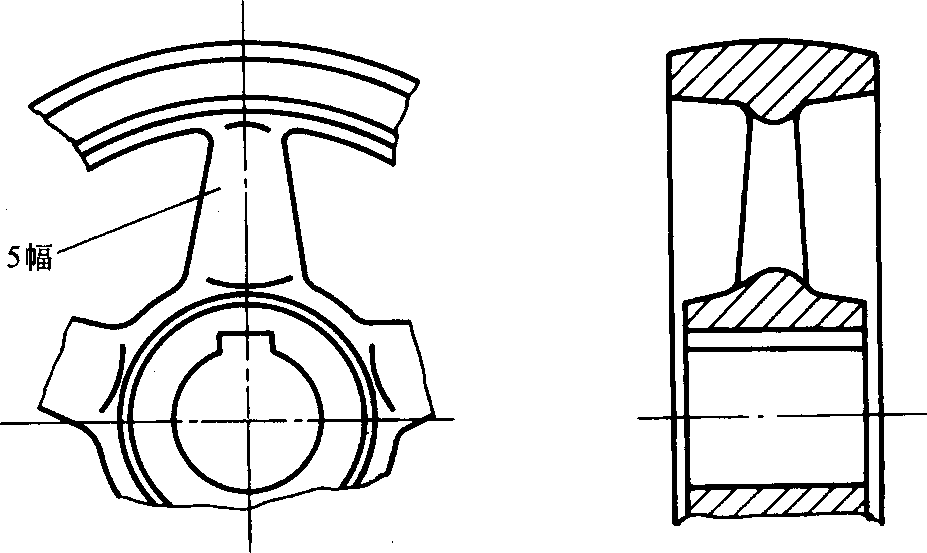

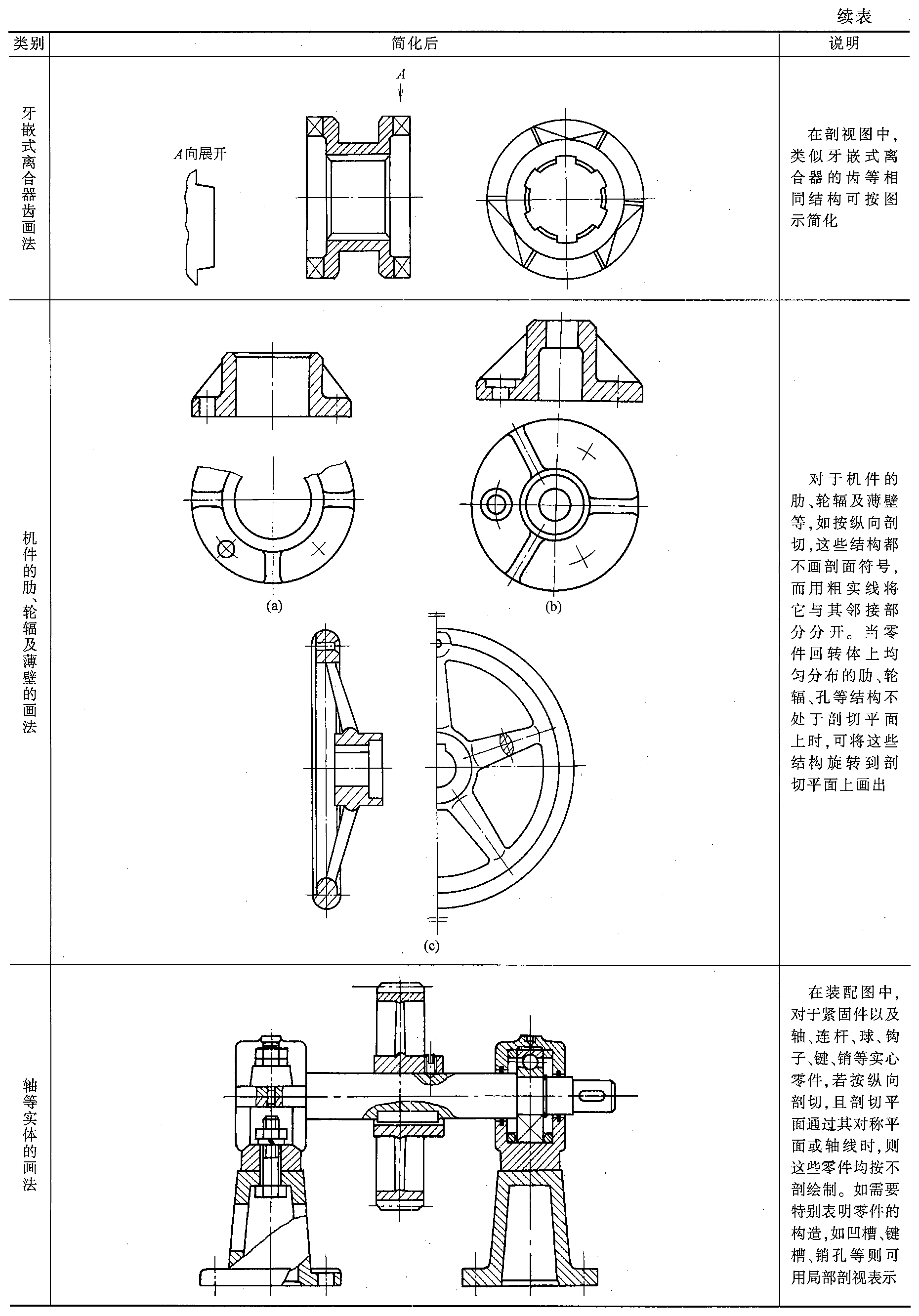

| 规定画法 | 剖视图和断面图中的规定画法 |  | 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开 | |
 | 当肋板或轮辐上的部分内形需要表示时，可画成局部剖视图 | |||

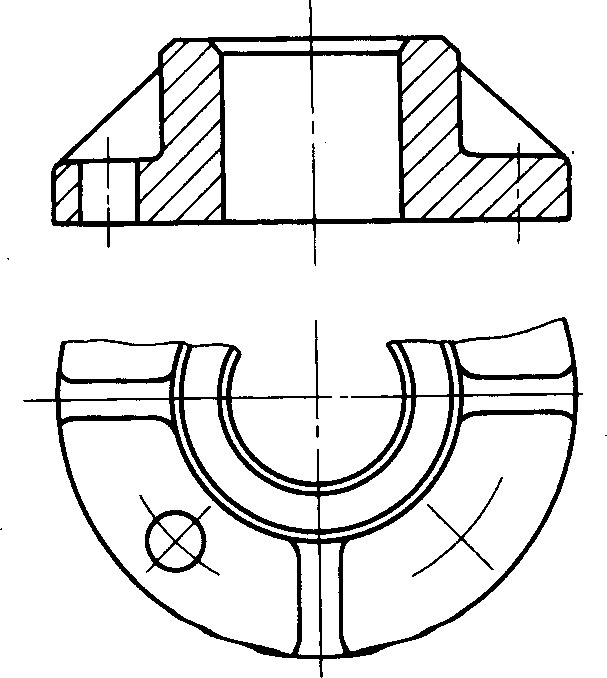

 | 当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，如图所示小孔的画法 | |||

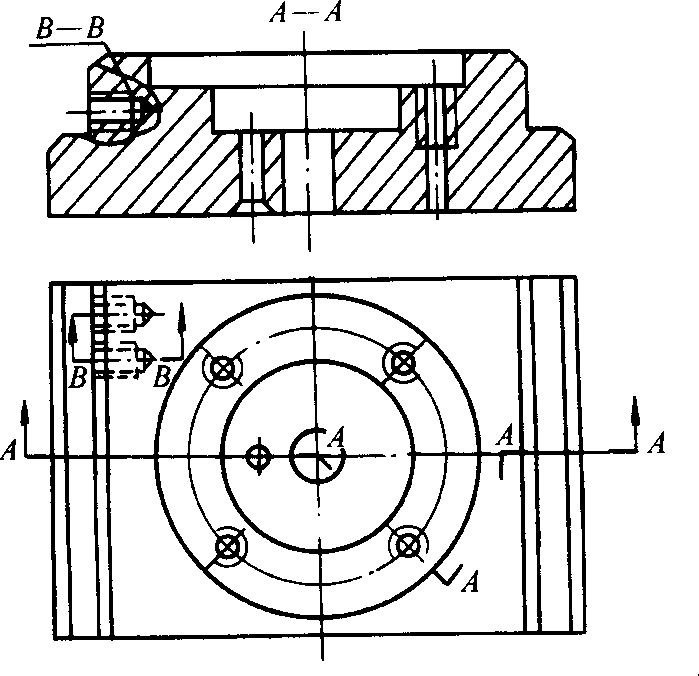

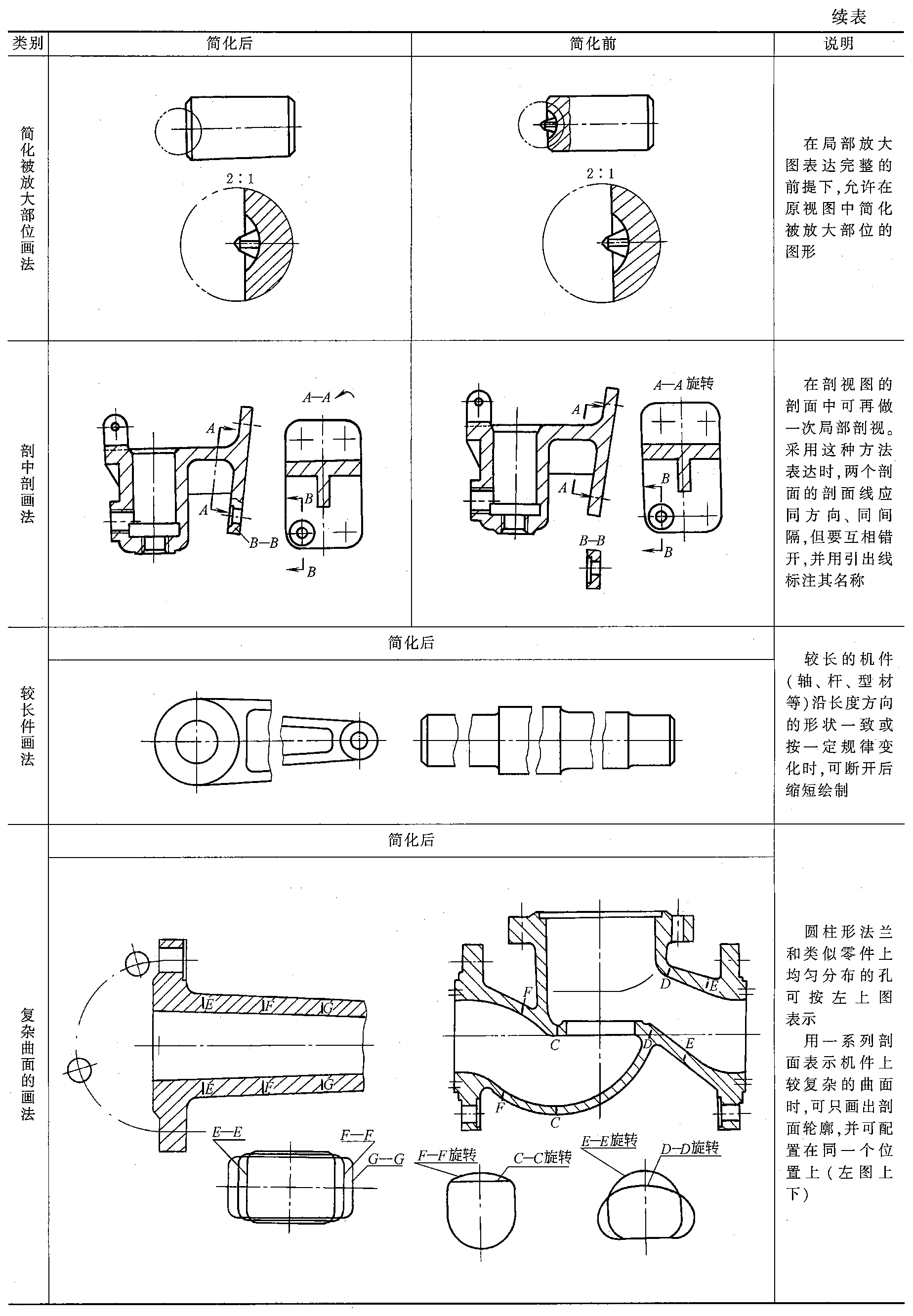

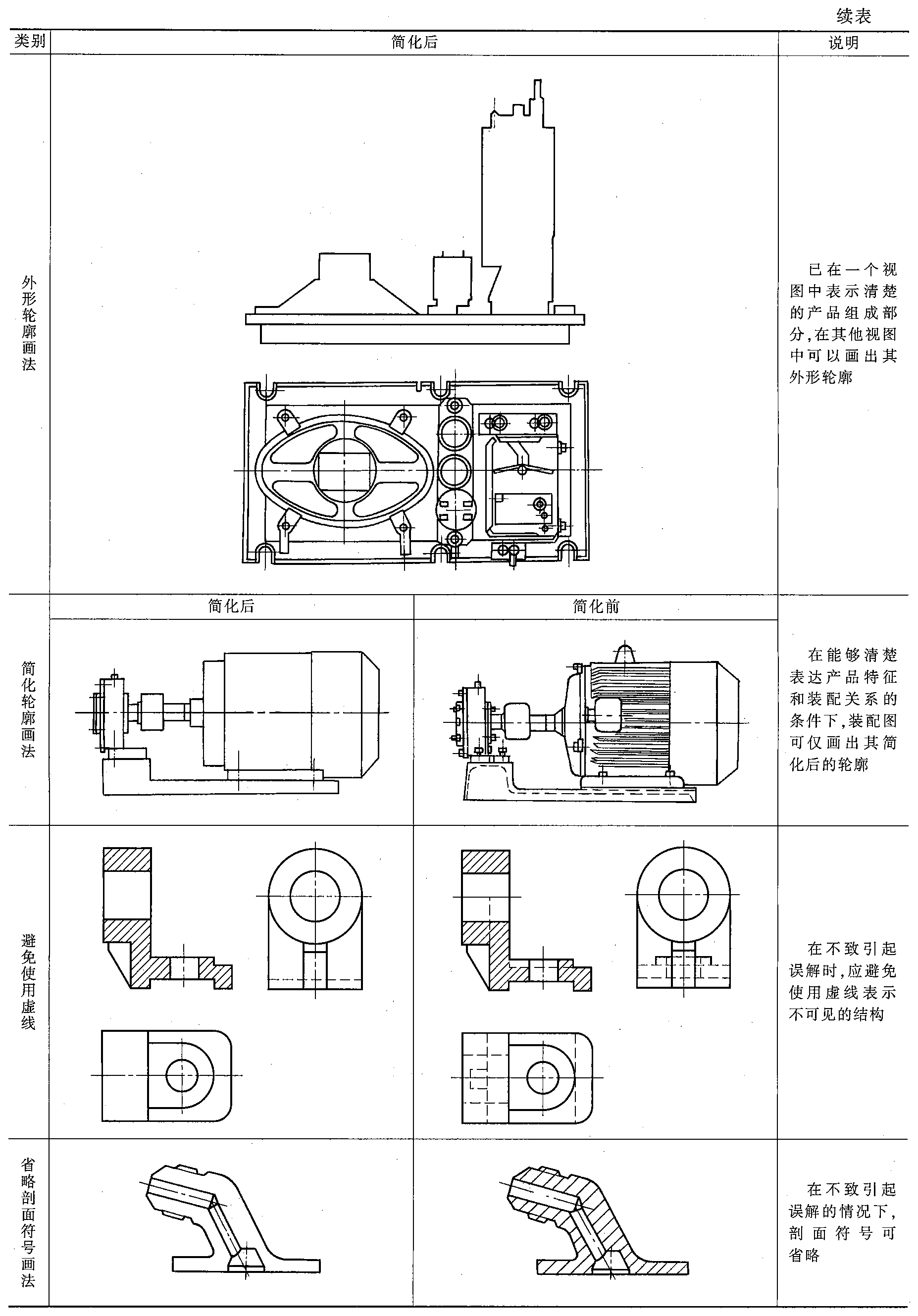

 | 在剖视图的剖面区域中可再作一次局部剖视图，两者剖面线应同方向、同间隔，但要互相错开，并用引出线标注局部剖视图的名称 | |||
| 装配图中的规定画法及简化画法 |

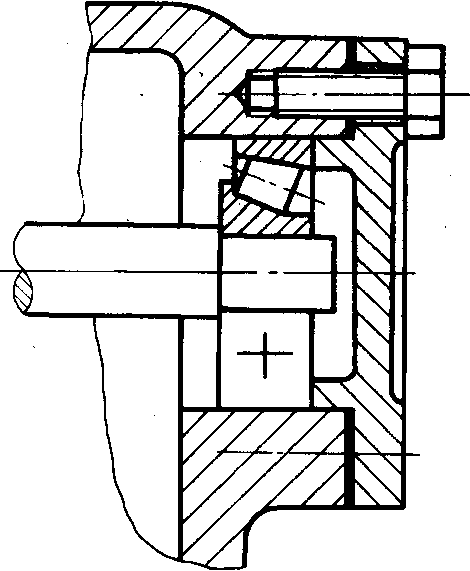

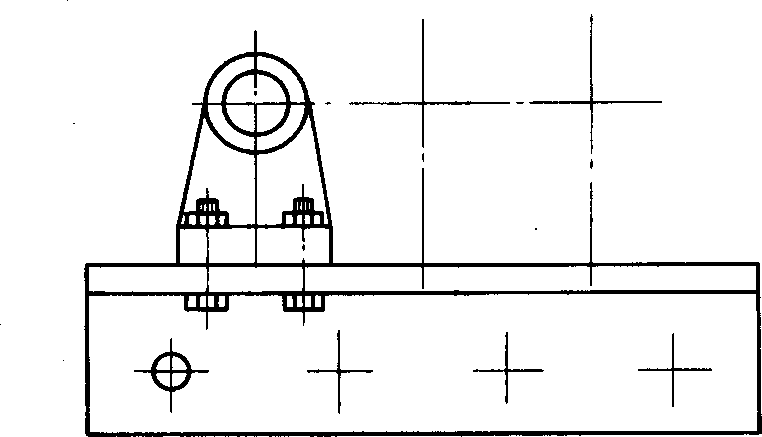

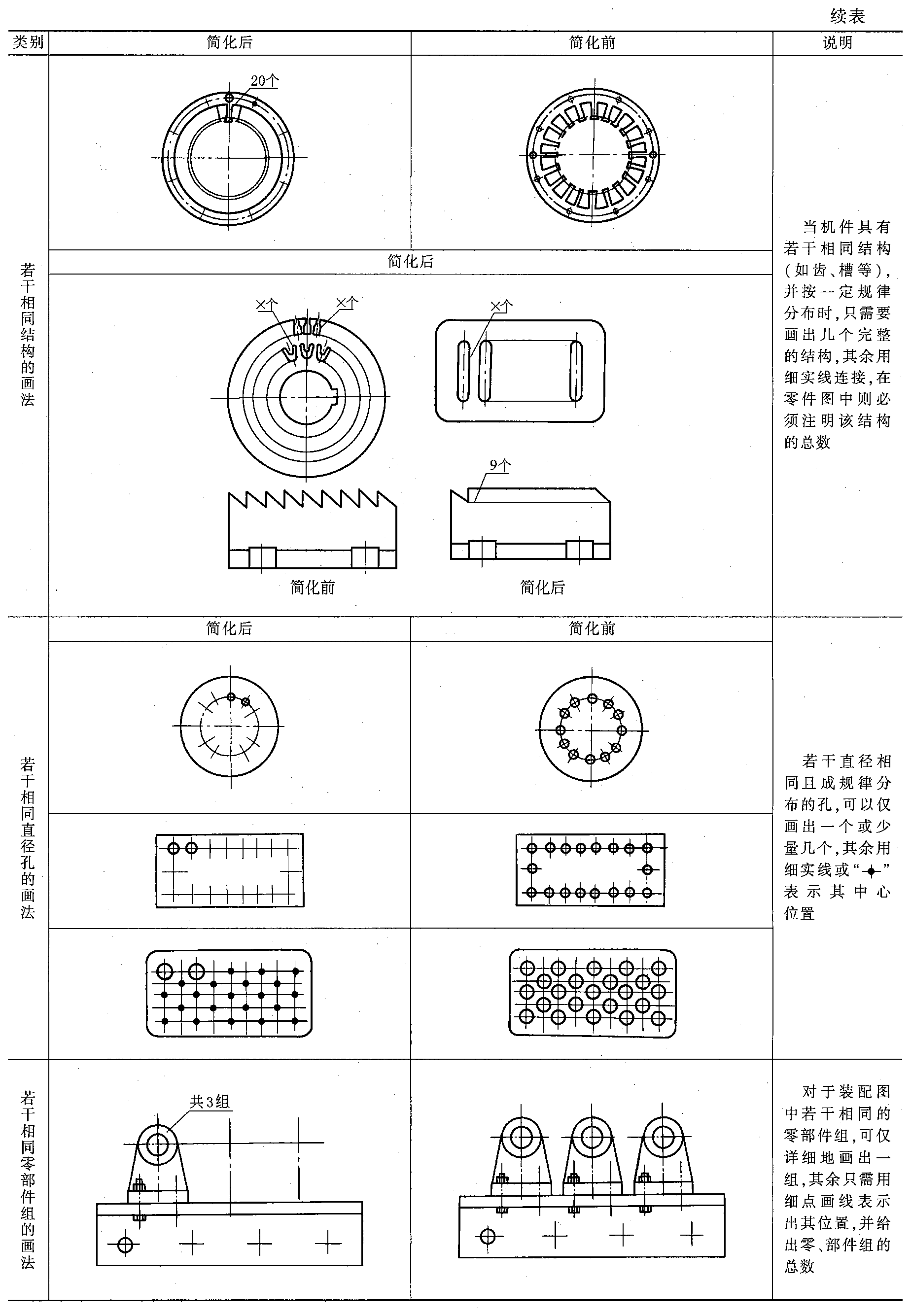

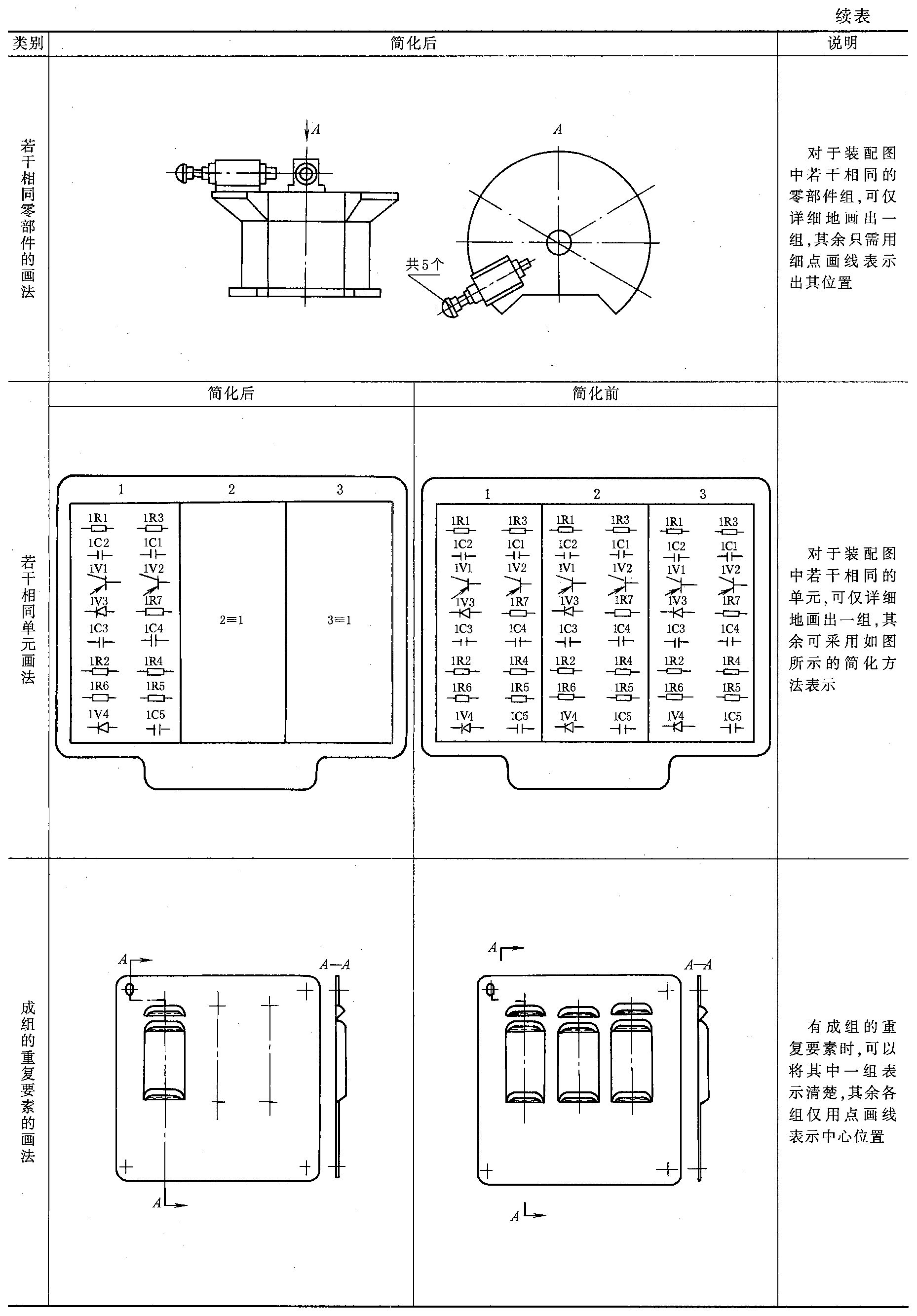

| 零件的工艺结构如小圆角、倒角、退刀槽等可不画出 若干相同的零件组如螺栓连接等，可仅画出一组或几组，其余各组只需表明其装配位置，如图中的中心线 | ||

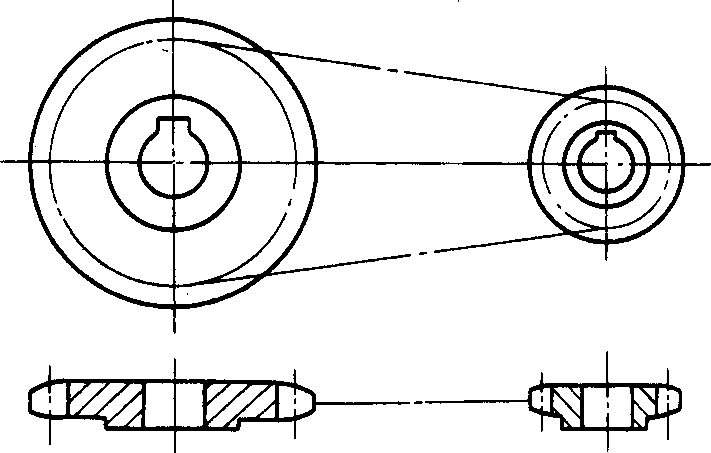

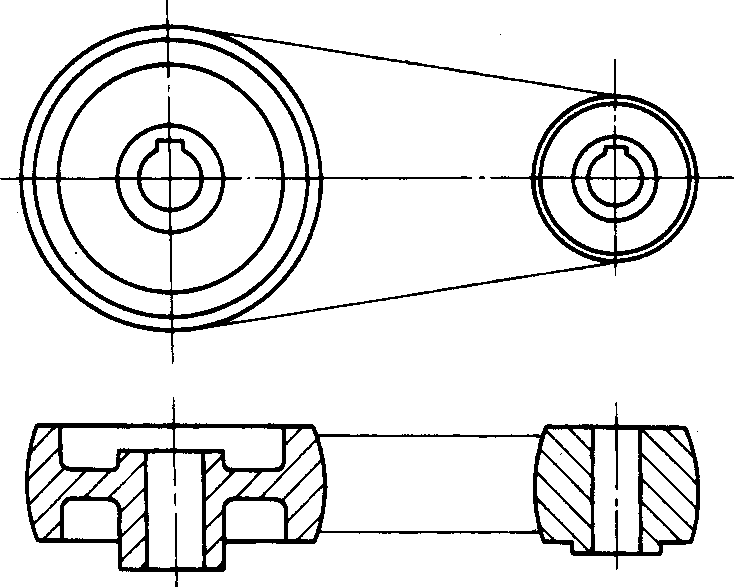

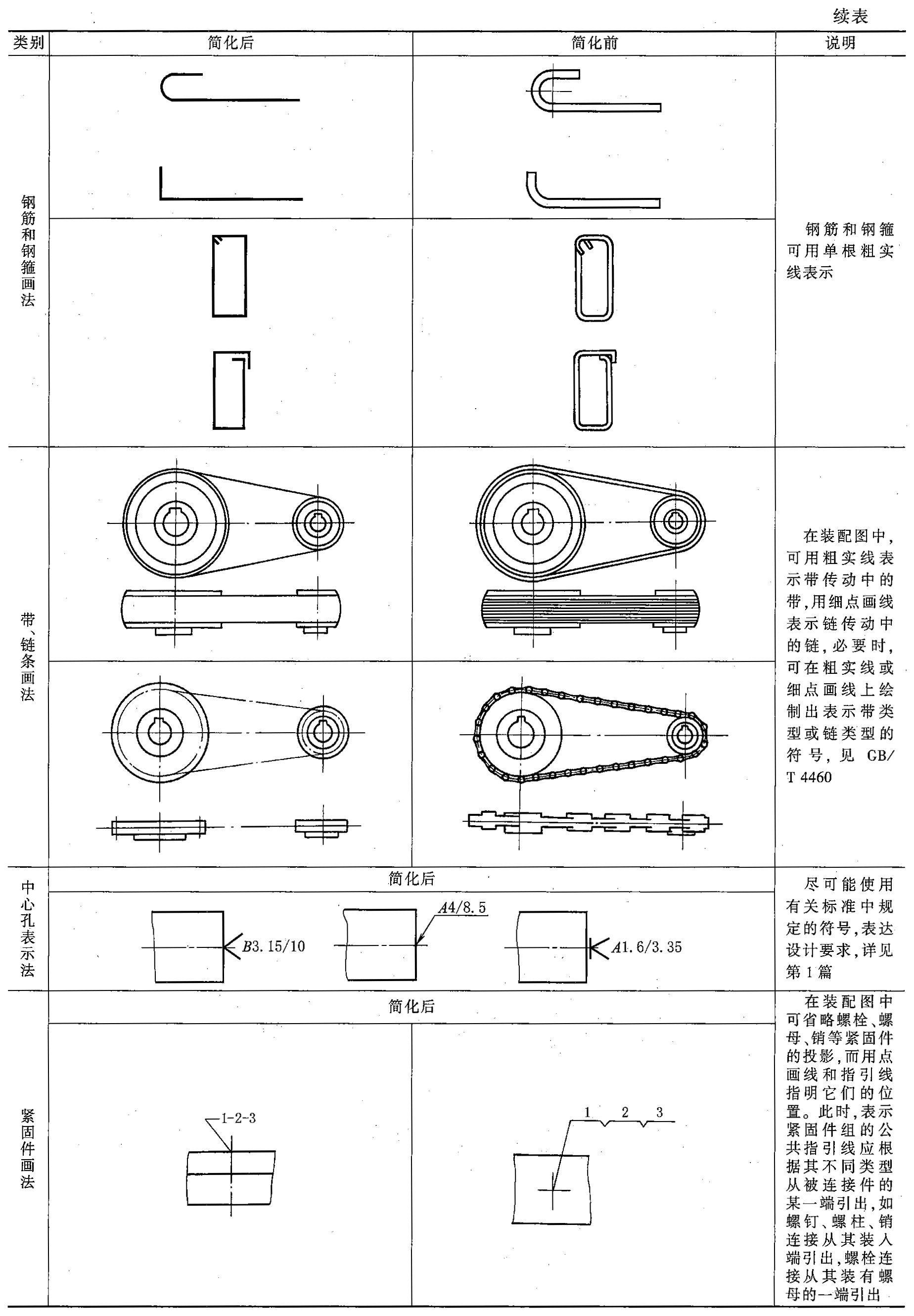

| 用细实线表示带传动中的带，用点画线表示链传动中的链条 | |||

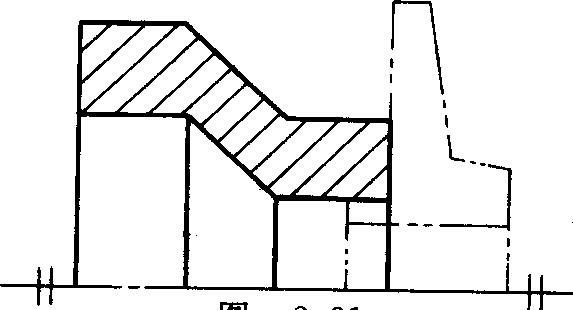

 | 必要时，用双点画线画出相邻的辅助零(部)件。这些辅助零(部)件一般不应遮盖其后面的零(部)件 | |||

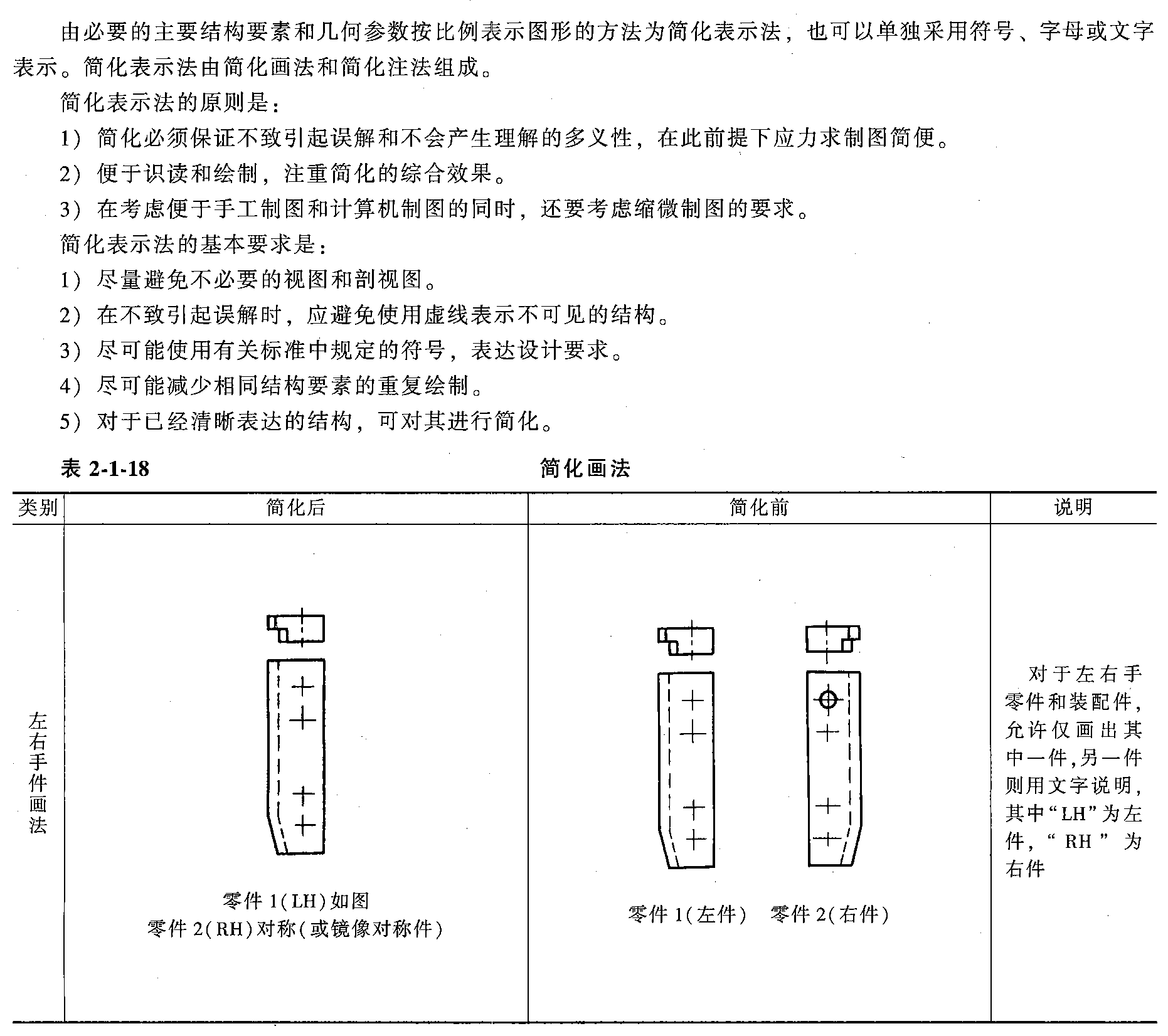

| 特殊画法 | 左右手件画法 | 简化前 | 简化后 | |

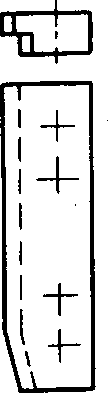

|  | 对于左右手零件和装配件，允许仅画出其中一件，另一件则用文字说明，其中LH”为左件，“RH”为右件 | ||
| 零件1(左件) 零件2(右件) | 零件2(RH)对称(或镜像对称件) | |||
| 装配图中视图和剖视图的几种特定画法 |

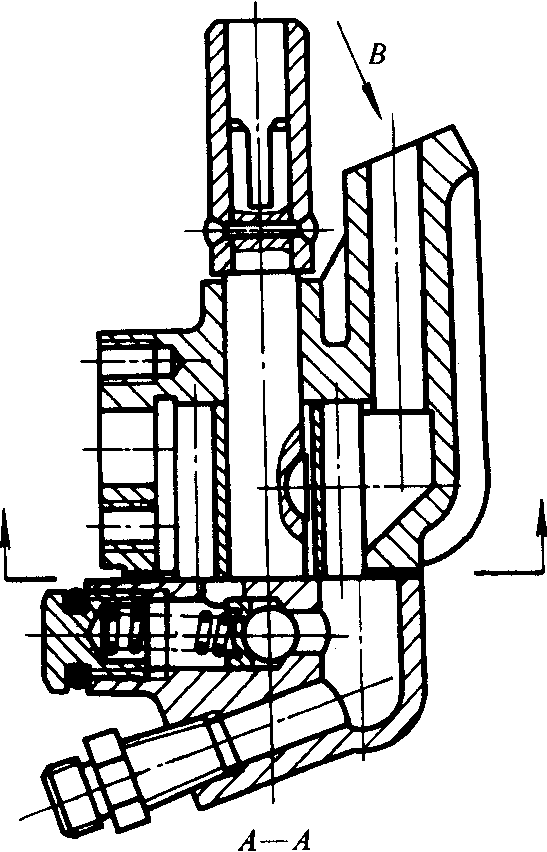

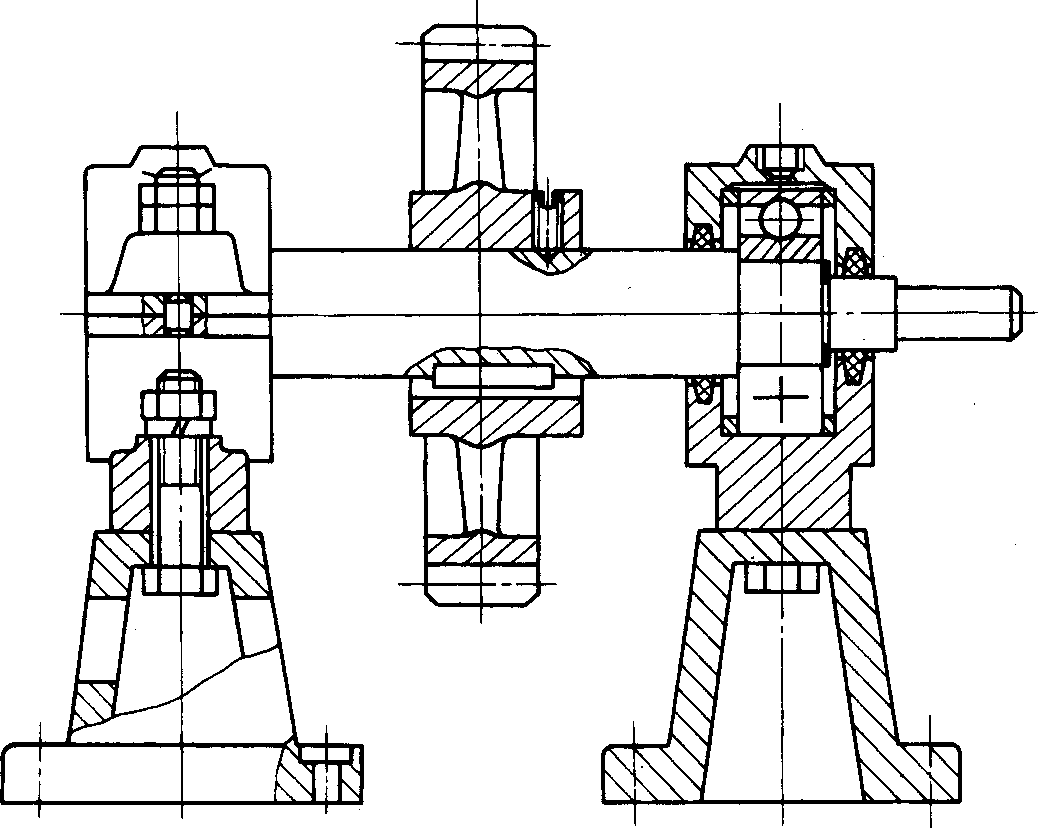

| 在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。若需要特别表明这些零件的某些结构，如凹槽、键槽、销孔等，可采用局部剖视图 | ||

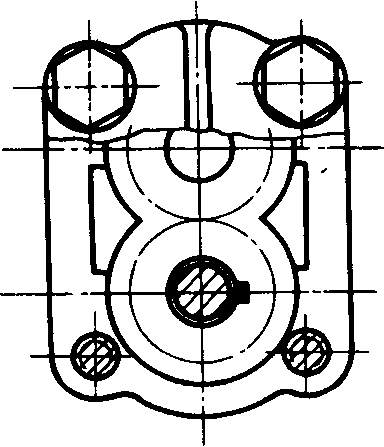

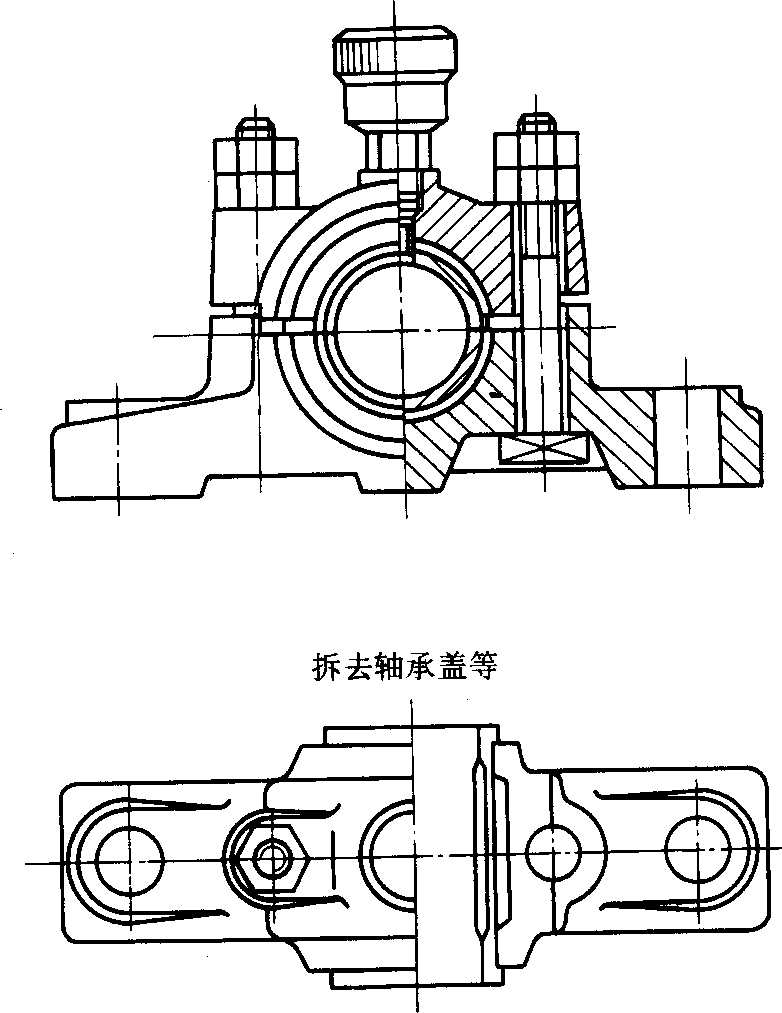

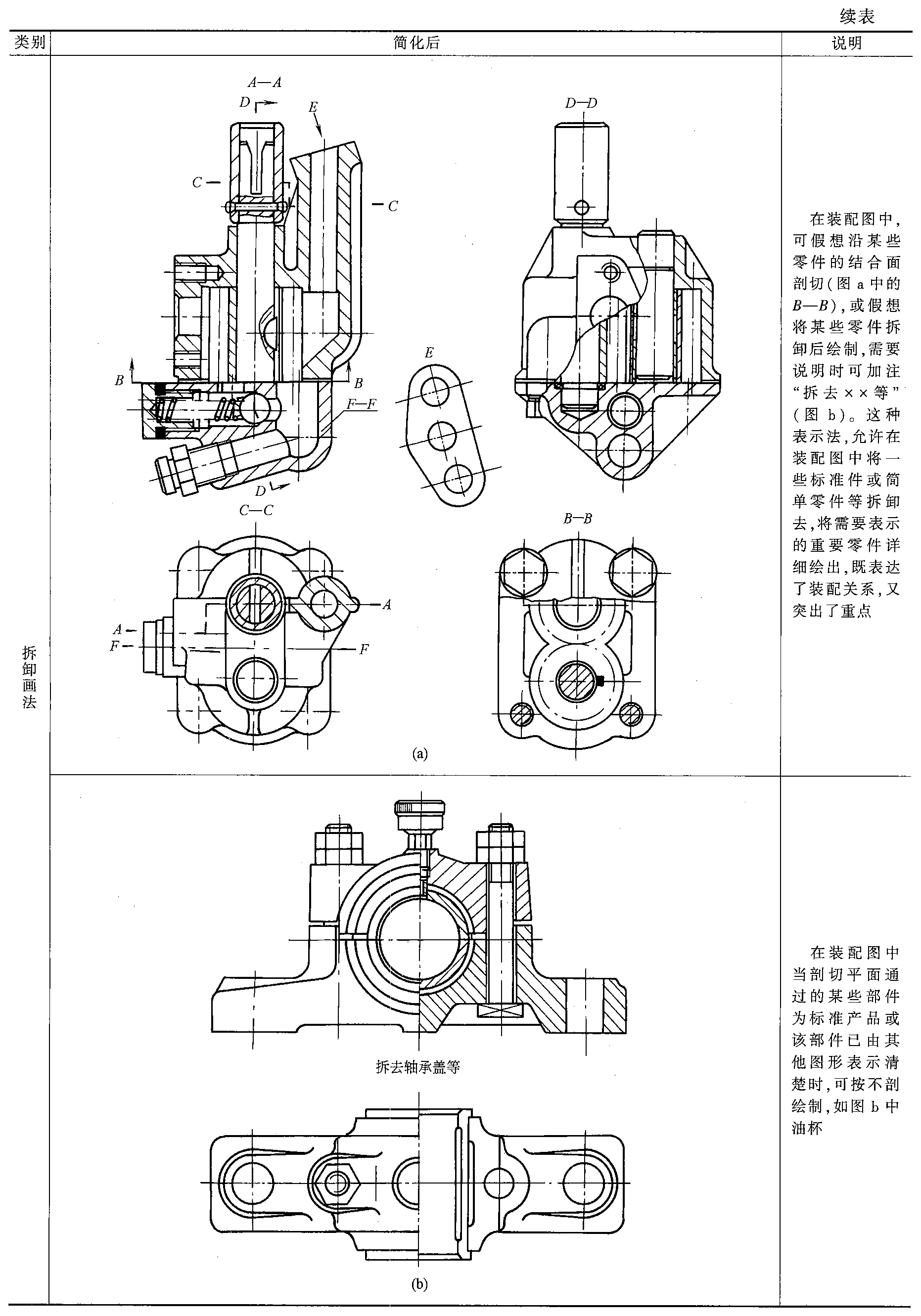

| 在装配图的剖视图中，可假想沿某些零件的结合面剖切(图中A—A)。在这种情况下，对于沿其结合面剖切的零件不应画剖面符号，犹如只把部件沿结合面分开。也可假想将某些零件拆卸后画出，需要说明时可加注"拆去××等"
| |||

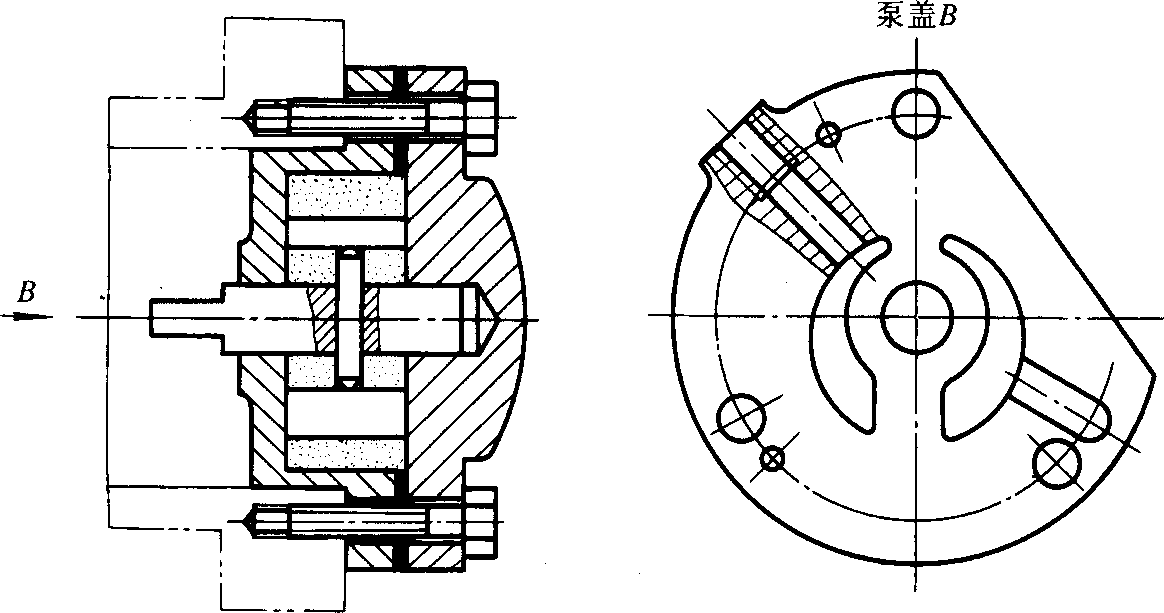

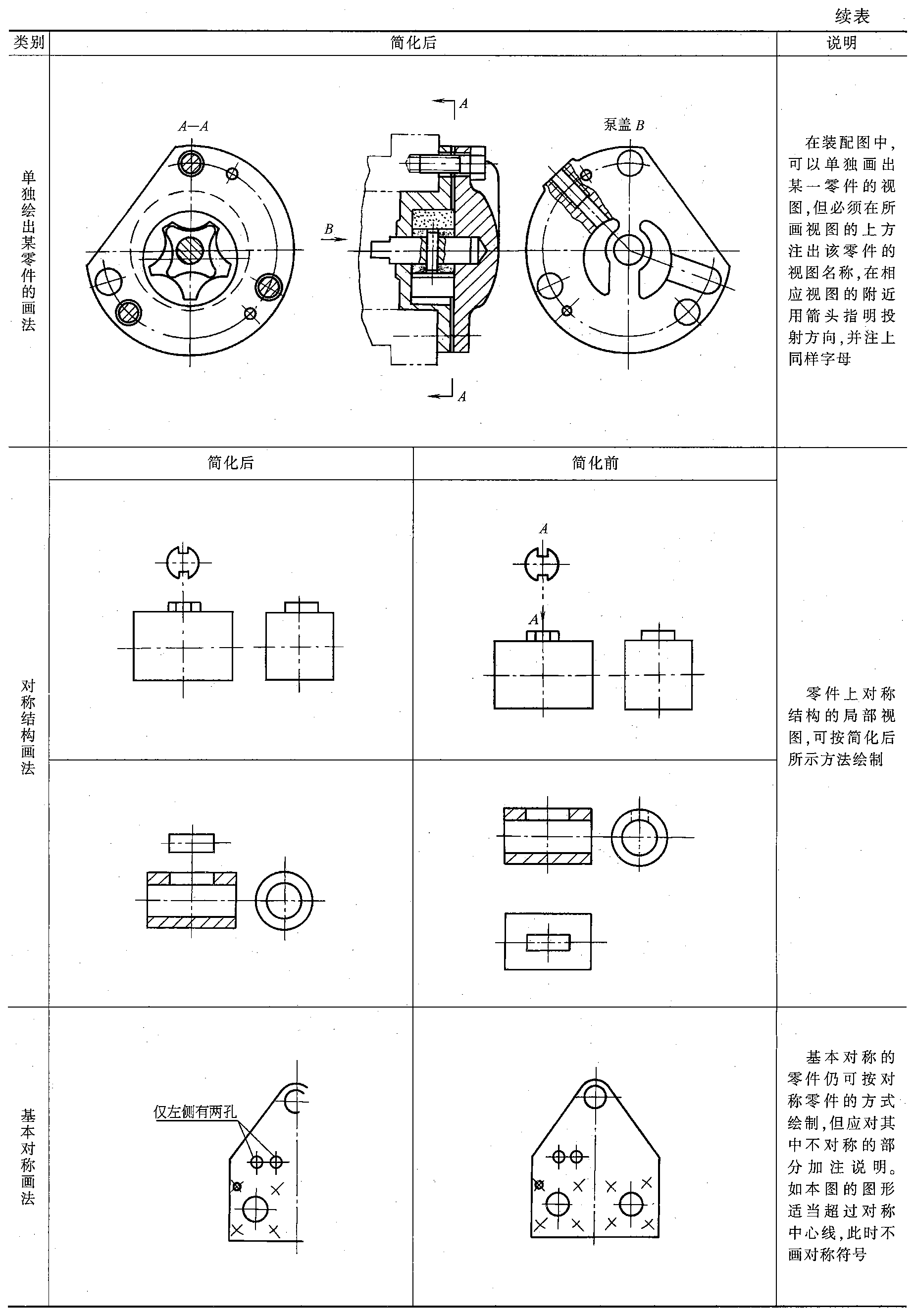

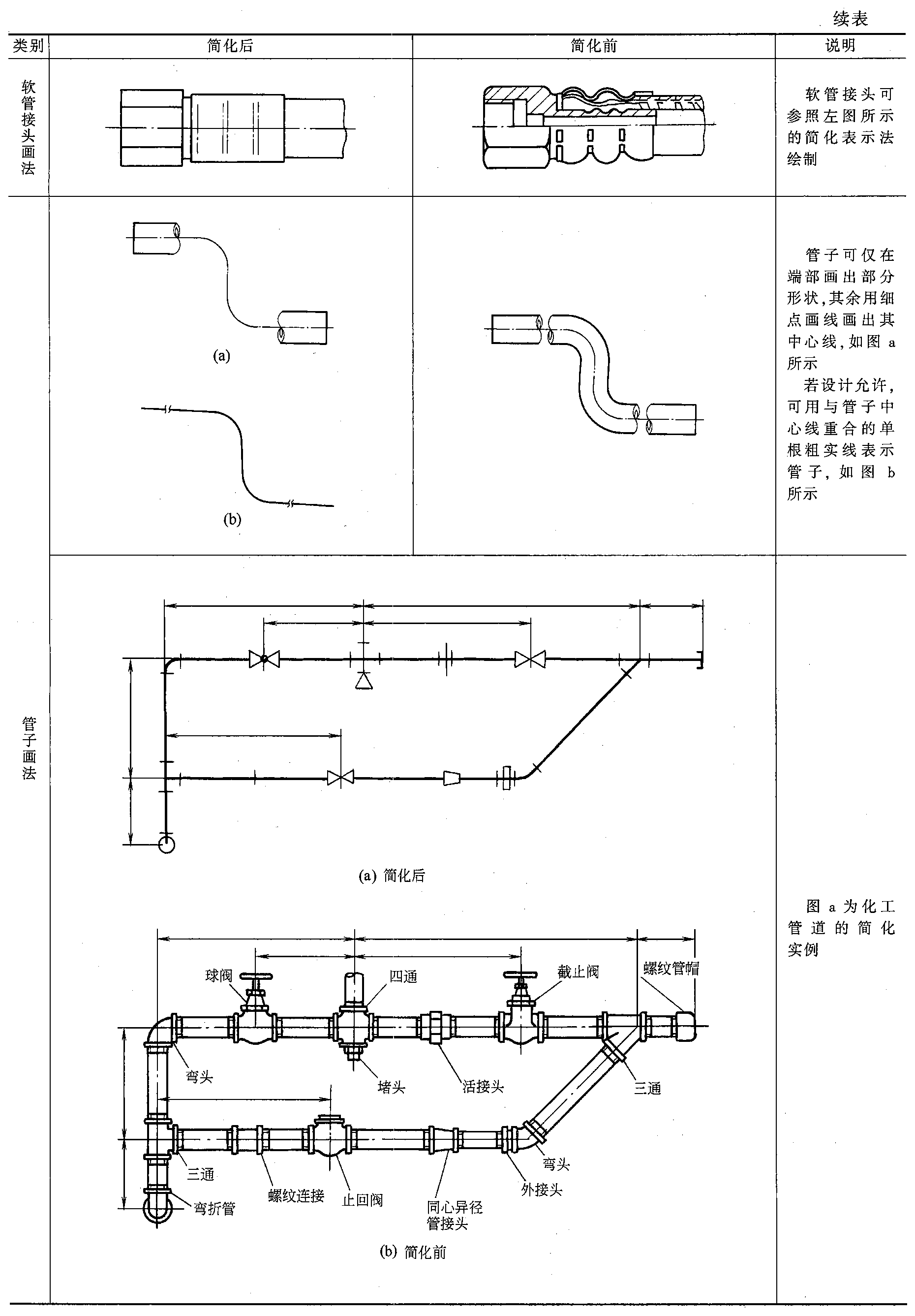

 | 在装配图中可以单独画出某一零件的某一视图，但必须在所画视图的上方注出该零件的名称或件号以及视图名称，在装配图相应视图的附近用箭头指明投影方向，并注上同样的字母 | |||
| 一些细部结构的画法 |

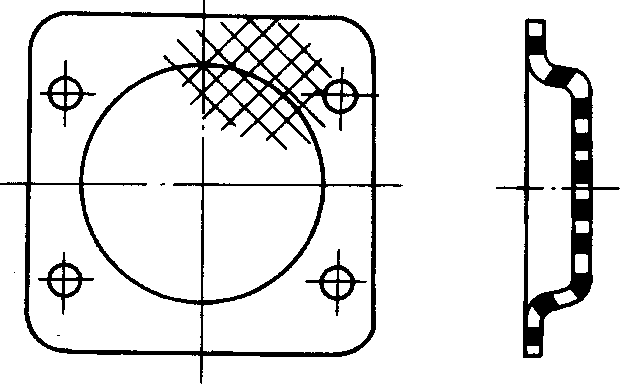

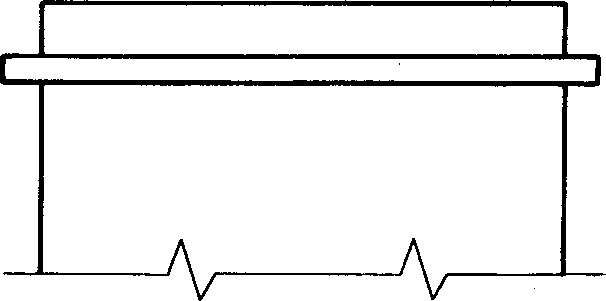

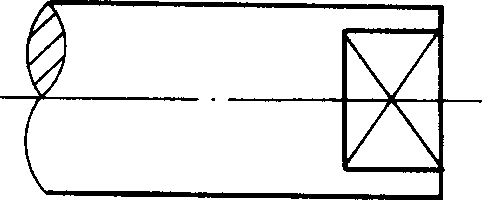

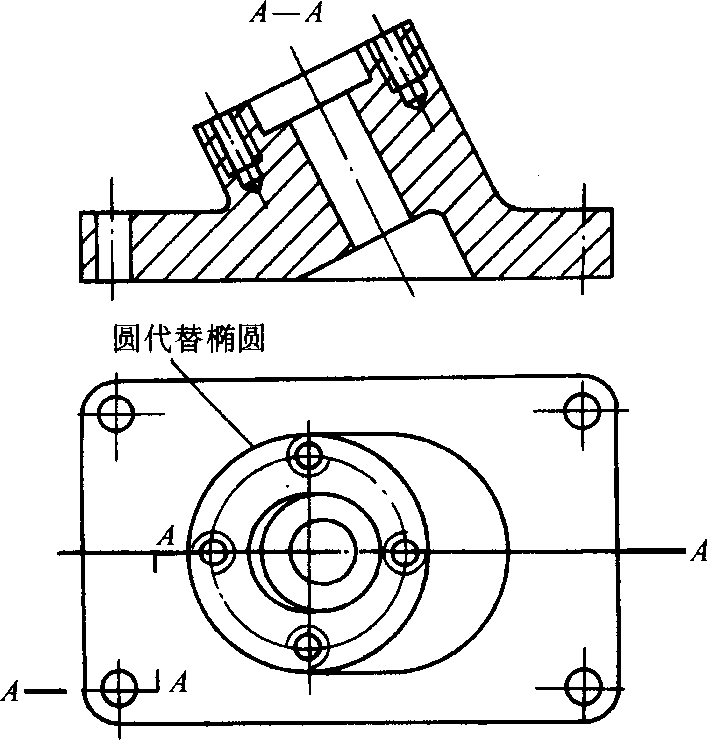

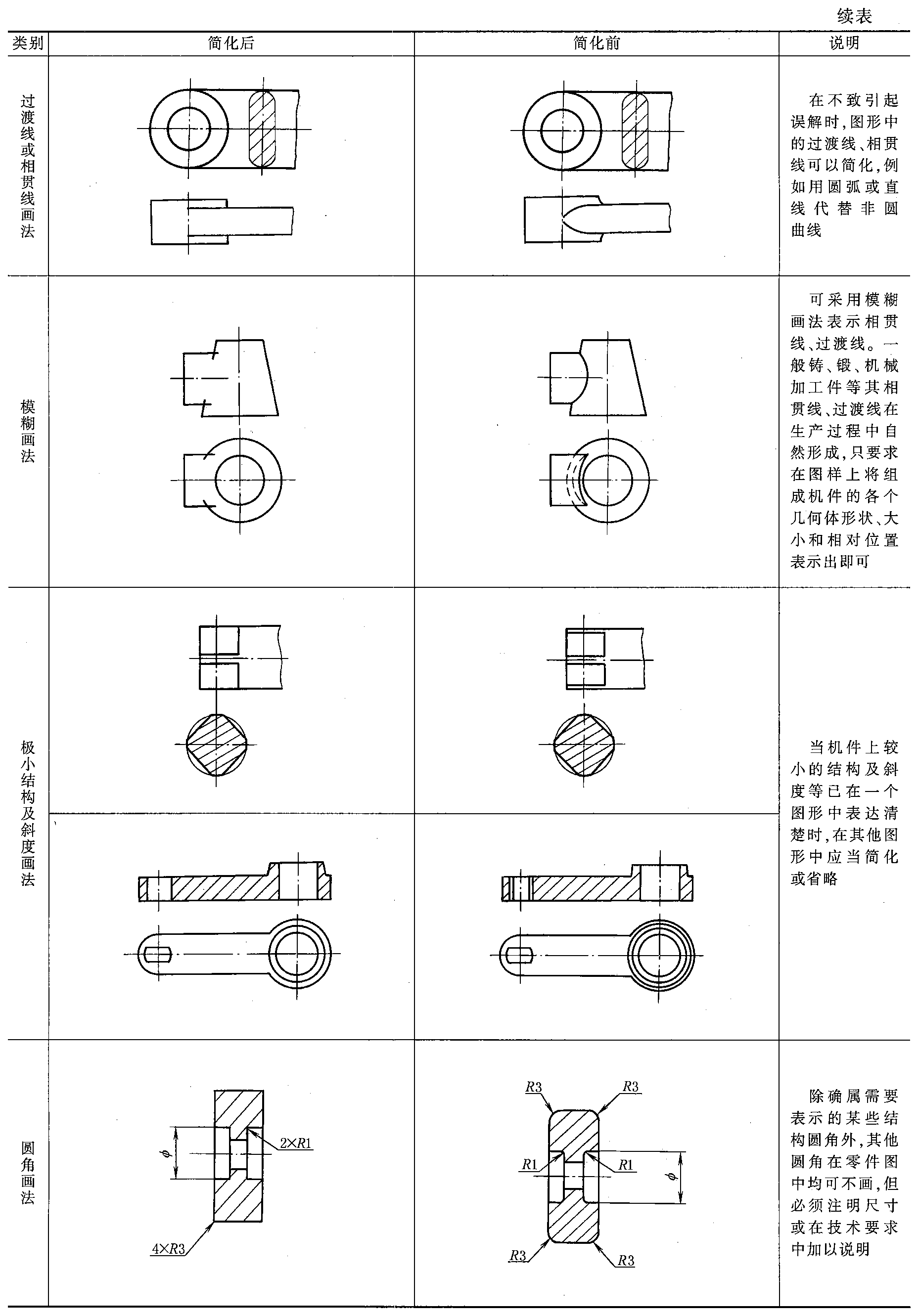

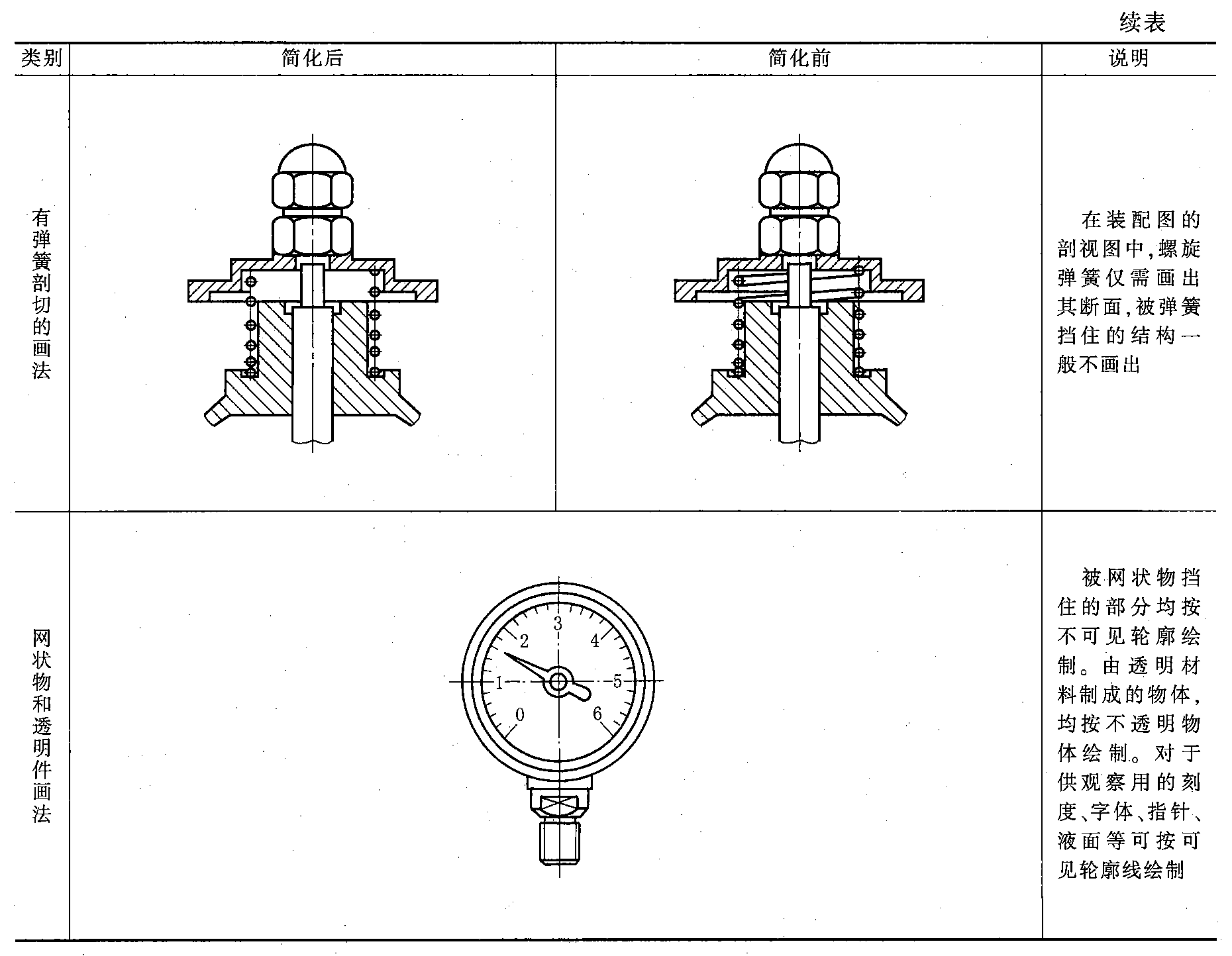

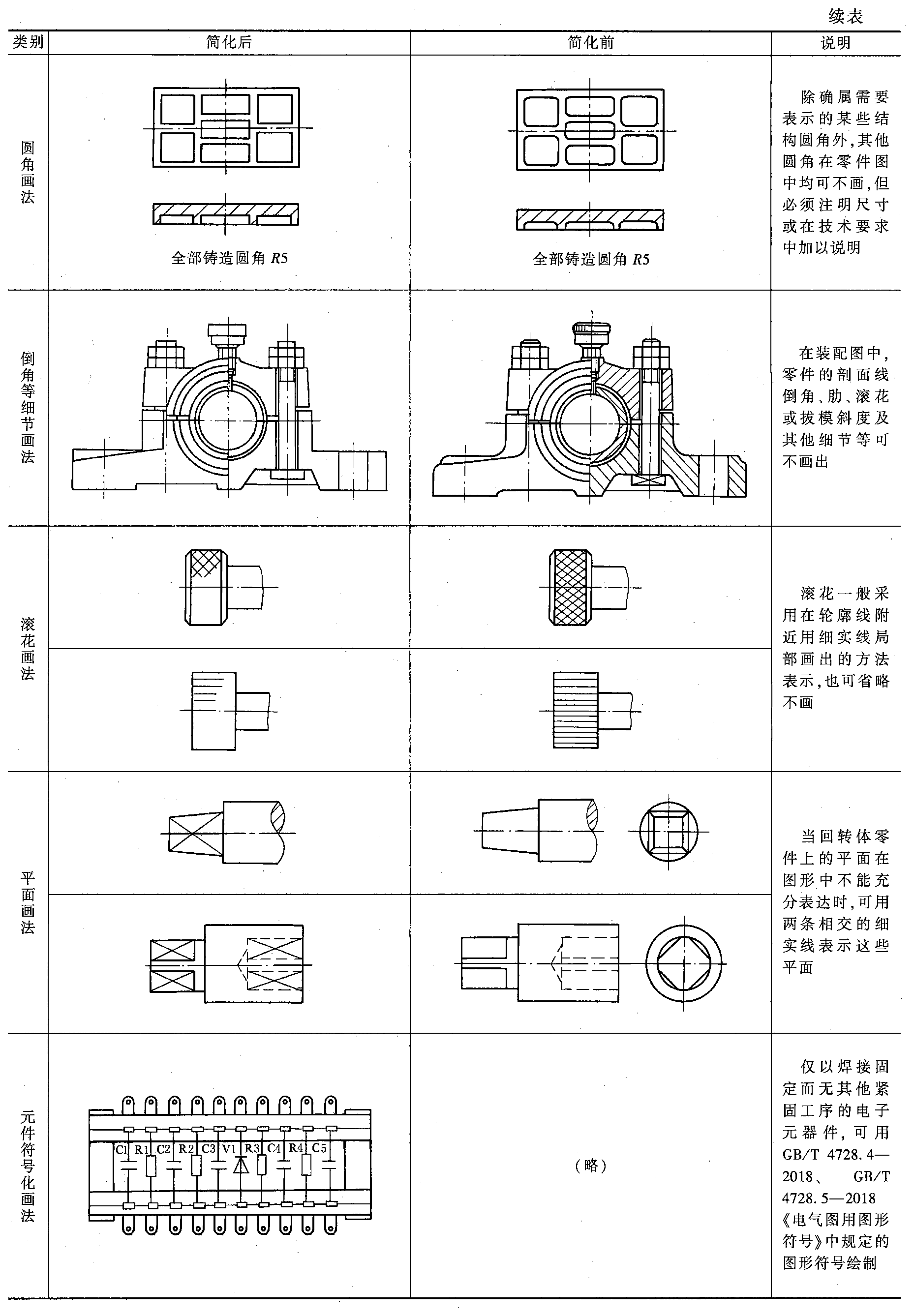

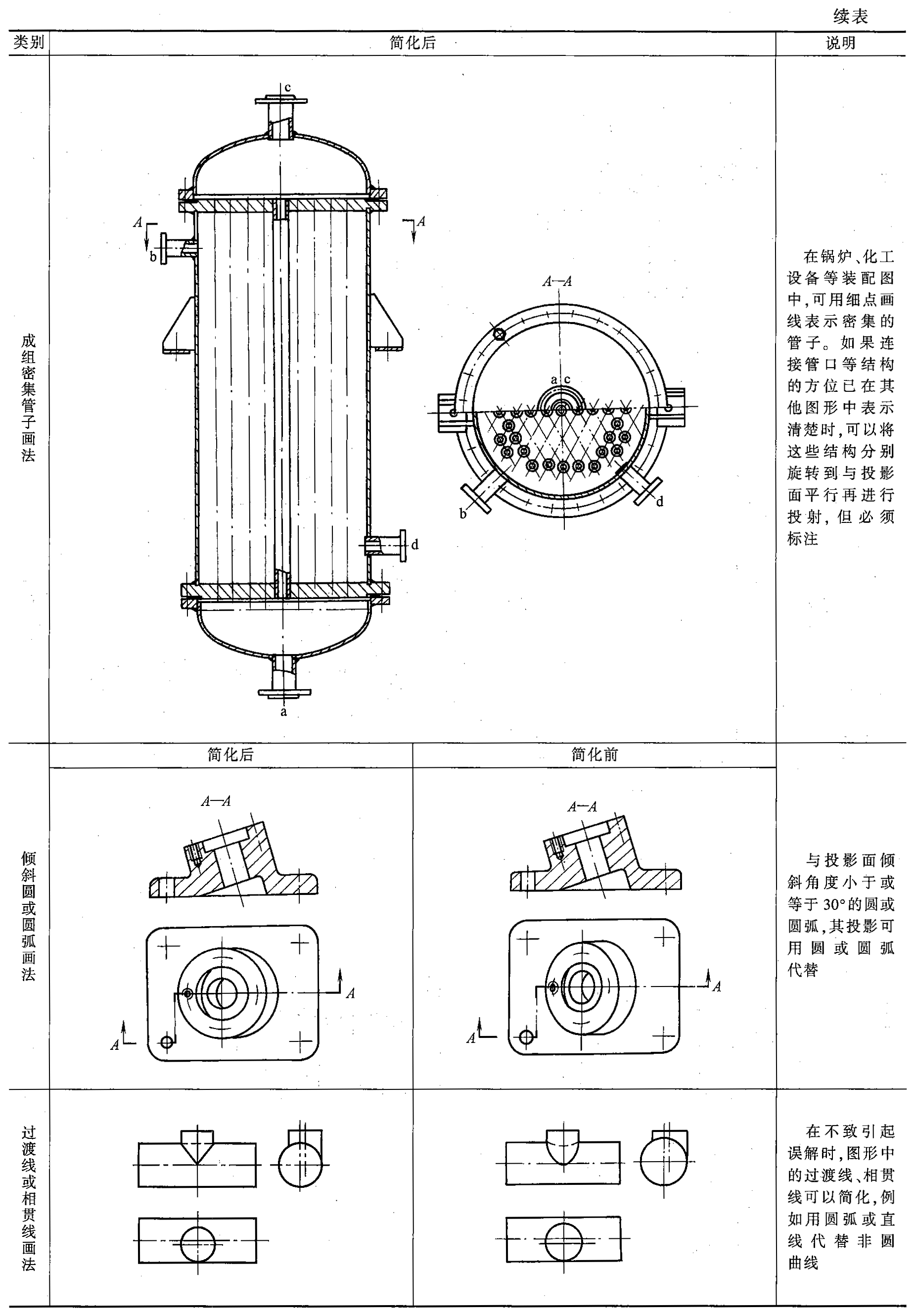

| 机件上的小平面在图形中不能充分表达时，可用平面符号(相交的两条细实线)表示 在不会引起误解时，非圆曲线的过渡线及相贯线允许简化为圆弧或直线 被网状物挡住的部分按不可见轮廓绘制 较长的机件(轴、杆、型材、连杆等)沿其长度方向的形状一致或按一定规律变化时，可断开后缩短绘制。折断线一般采用波浪线或双折线(均为细实线) | ||
