剖视图的配置及标注
剖视图的配置及标注(摘自GB/T 4458.6-2002)
一般规定：
（1）剖视图的配置仍按视图配置的规定。一般按投影关系配置（图1、图2）；必要时允许配置在其他适当位置，但此时必须进行标注。
（2）一般应在剖视图上方标注剖视图的名称“×一×”（×为大写拉丁字母）。在相应的视图上用剖切符号表示剖切位置和投射方向，并标注相同字母。
（3）剖切符号、剖切线和字母的组合标注如图3所示。剖切线也可省略不画，如图3示。
| 剖视种类 | 图例 | 说明 |
|---|---|---|
| 半剖 |

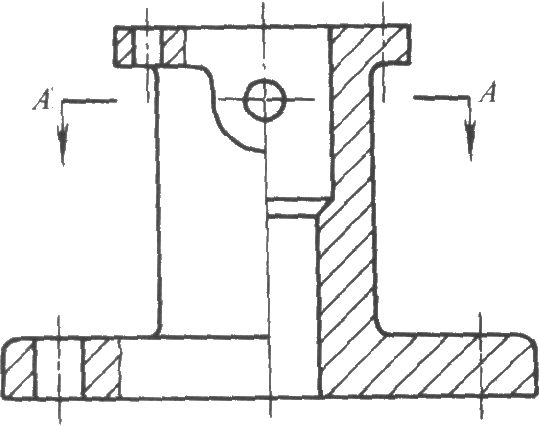

 图1 |

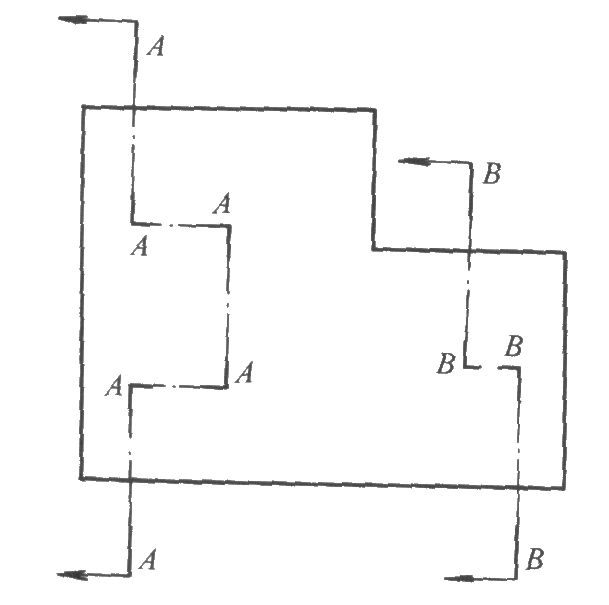

剖切符号为粗短划，箭头线为细实线，剖切线为细点划线 剖切符号在剖切面的起迄和转折处均应画出，且尽可能不与图形的轮廓线相交。箭头线应与剖切符号垂直。在剖切符号的起迄和转折处应标记相同的字母，但当转折处地位有限且不致引起误解时，允许省略标注。不论剖切符号方向如何，字母总是水平书写 |
| 全剖 |
 图2  图3  图4  图5 |

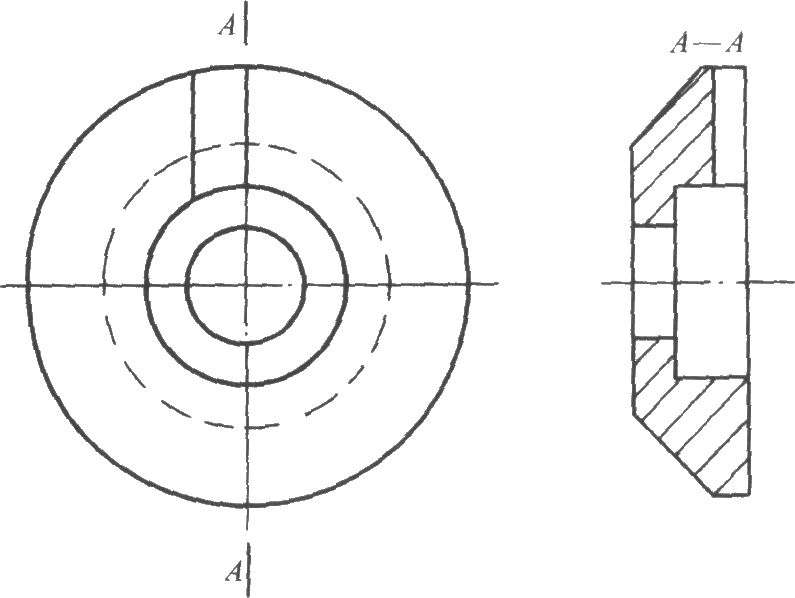

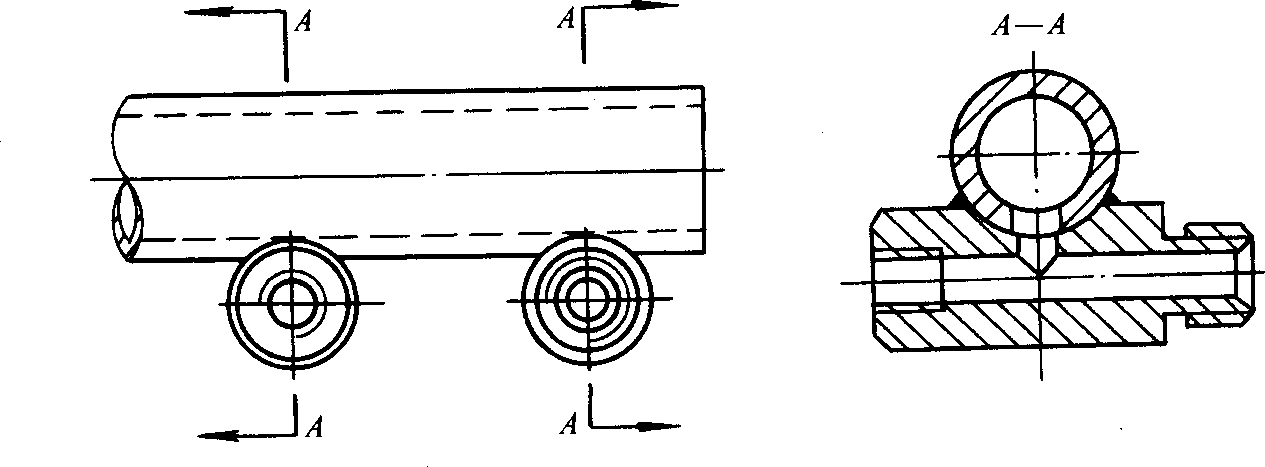

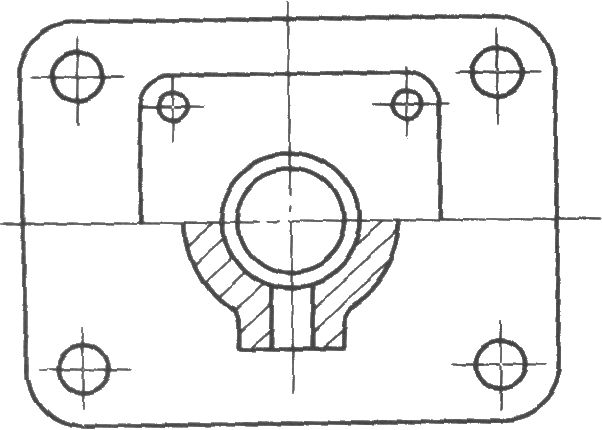

当剖视图按投影关系配置，中间又无其他图形隔开时，可省略箭头（图2） 当单一剖切平面重合于机件的对称平面或基本对称的平面，且剖视图按投影关系配置，中间又无其他图形隔开时，可省略标注 当单一剖切平面的剖切位置明显时，局部剖视图的标注可省略 用几个剖切平面分别剖开机件，得到相同的剖视图时，按图4的方式标注 用一个公共剖切平面剖开机件，按不同方向投射所得到的两个剖视图，按图5的方式标注 |
GB/T 4458.6-2002 机械制图 图样画法 剖视图和断面图
