图样画法局部放大图(摘自GB/T 4458.1-2002)

图样画法分页导航

本页导航 广告链接

局部放大图

图例	附注

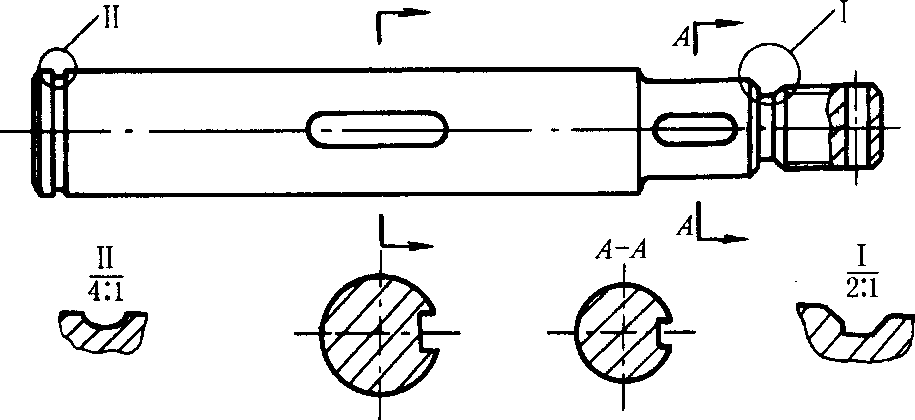

	局部放大图可画成视图、剖视、剖面，它与被放大部分的表达方式无关

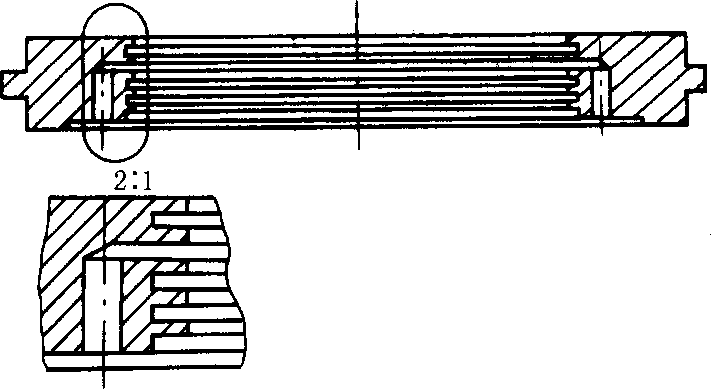

	局部放大图应尽量配置在被放大部位的附近当机件上被放大的部分仅一个时，在局部放大图上方只需注明所采用的比例

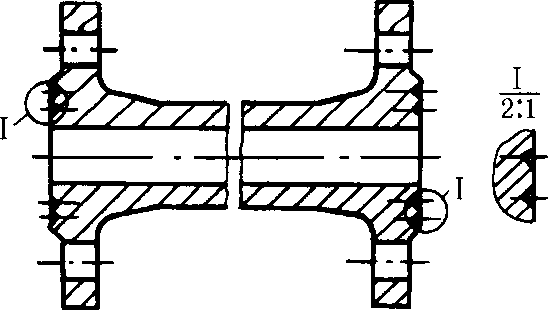

	同一机件上不同部位的局部放大图，当图形相同或对称时．只需画出一个

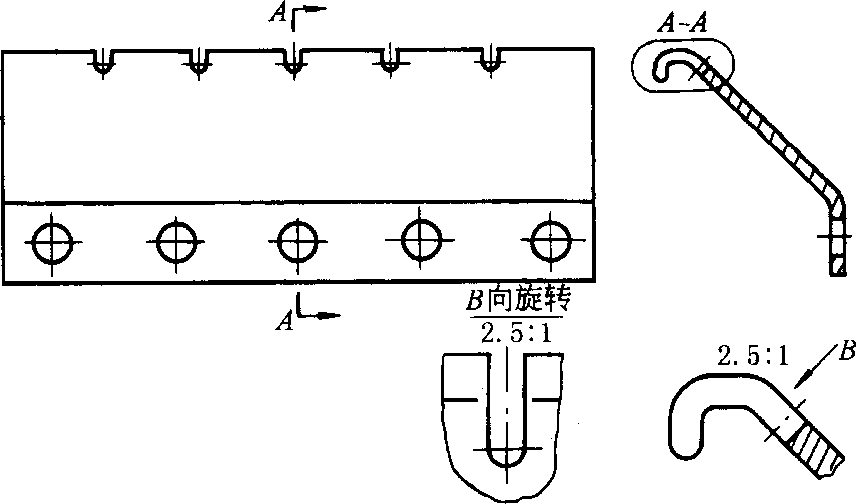

	必要时可用几个图形来表达同一个被放大部分的结构
