直线度与平面度公差值(摘自GB/T 1184-1996)

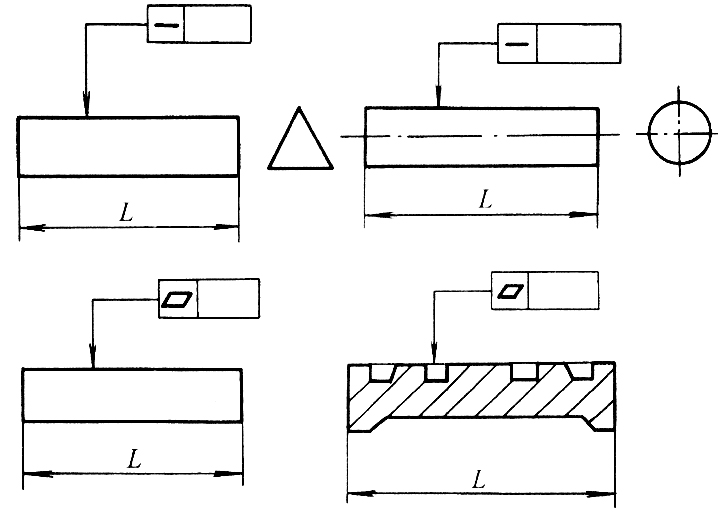

公差等级	主参数 L/mm
	≤10	＞10 ～16	＞16 ～25	＞25 ～40	＞40 ～63	＞63 ～100	＞100 ～160	＞160 ～250	＞250 ～400	＞400 ～630	＞630 ～1000	＞1000 ～1600	＞1600 ～2500	＞2500 ～4000	＞4000 ～6300	＞6300 ～10000
		公差值 /μm
1	0.2	0.25	0.3	0.4	0.5	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6
2	0.4	0.5	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12
3	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25
4	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25	30	40
5	2	2.5	3	4	5	6	8	10	12	15	20	25	30	40	50	60
6	3	4	5	6	8	10	12	15	20	25	30	40	50	60	80	100
7	5	6	8	10	12	15	20	25	30	40	50	60	80	100	120	150
8	8	10	12	15	20	25	30	40	50	60	80	100	120	150	200	250
9	12	15	20	25	30	40	50	60	80	100	120	150	200	250	300	400
10	20	25	30	40	50	60	80	100	120	150	200	250	300	400	500	600
11	30	40	50	60	80	100	120	150	200	250	300	400	500	600	800	1000
12	60	80	100	120	150	200	250	300	400	500	600	800	1000	1200	1500	2000
