尼龙片复合平带传动的设计计算
尼龙片复合平带传动的设计计算
尼龙片复合平带的设计计算可参照表13-1-68进行。但计算时应考虑下列几点:

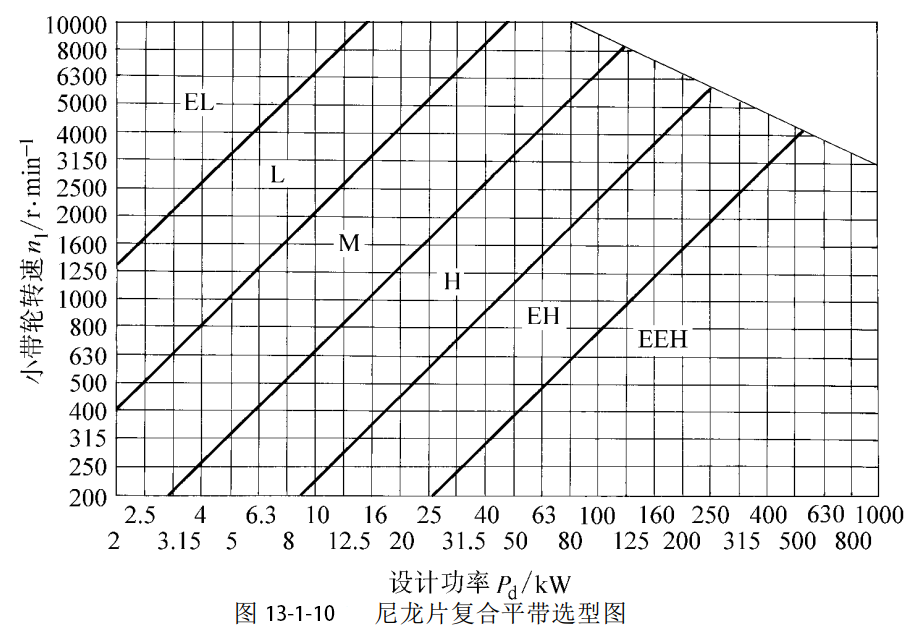

1)选择带型时,先根据载荷的大小和变化情况选择类型,对于中载、重载和载荷变化大的传动,宜选用LL或者LR、 LT型。然后根据设计功率Pd和小带轮转速n1参照图13-1-10选择带型。
2)小带轮直径d1允许比表13-1-68的计算值小30%~35%,但必须大于表13-1-73规定的dmin,并应使带速v>10~15m/s。
3)曲挠次数y应小于ymax=15~50,小带轮直径大时取高值。
4)确定带的截面尺寸主要是确定带宽
式中 Pd——设计功率,Pd = KAP;
P——传递的功率,kW;
KA——工况系数,査表13-1-69;
Kα——包角修正系数,査表13-1-71;
Kβ——传动布置系数,査表13-1-72;
Po——α=180°、载荷平稳时,单位宽度的基本额定功率,査表13-1-76。
根据上式算出的带宽,按表13-1-73选取标准值。
尼龙片复合平带的基本额定功率P0
表13-1-76(α=180°、载荷平稳、预紧应力σ0=3MPa)单位:kW•mm-1
注:表中各带型基本额定功率,其拉伸性能要求达到表13-1-75各项指标。
带型 | 带速v/m•s-1 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55~60 | 65 | 70 | |
EL | 0.060 | 0.089 | 0.116 | 0.143 | 0.166 | 0.187 | 0.204 | 0.219 | 0.228 | 0.234 | 0.230 | 0.218 |
L | 0.100 | 0.148 | 0.194 | 0.238 | 0.276 | 0.312 | 0.340 | 0.365 | 0.380 | 0.391 | 0.384 | 0.364 |
M | 0.140 | 0.208 | 0.272 | 0.333 | 0.386 | 0.436 | 0.476 | 0.510 | 0.532 | 0.547 | 0.537 | 0.510 |
H | 0.200 | 0.297 | 0.388 | 0.475 | 0.552 | 0.623 | 0.680 | 0.729 | 0.760 | 0.781 | 0.767 | 0.728 |
EH | 0.280 | 0.416 | 0.543 | 0.665 | 0.773 | 0.872 | 0.952 | 1.021 | 1.064 | 1.093 | 1.074 | 1.019 |
EEH | 0.400 | 0.594 | 0.776 | 0.950 | 1.104 | 1.246 | 1.360 | 1.458 | 1.520 | 1.562 | 1.534 | 1.456 |
