能量转换：缸

液压图形符号分页导航
本页导航 广告链接

能量转换：缸

名 称 符号 用途或符号解释
单作用（单活塞杆）缸 非弹簧复位 详细符号 简化符号
弹簧复位

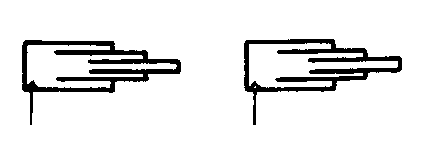

伸缩缸
双作用缸 单活塞杆缸
双活塞杆缸
不可调单向缓冲
可调单向缓冲
不可调双向缓冲
可调双向缓冲

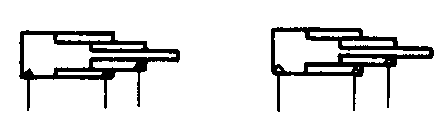

伸缩缸
气-液转换器 气体压力转换成大体相等的液压力

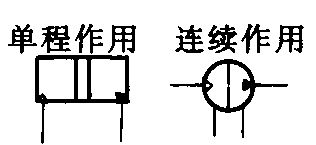

增压器 单作用     连续作用
 气压力（X）转换成液压力（Y）
