液压泵的分类
| 类别 | 简图、原理 | |
|---|---|---|
| 齿轮泵 | 外啮合齿轮泵 |

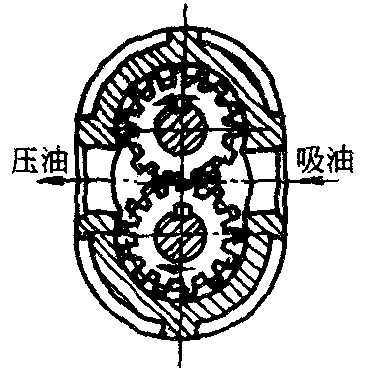

 在密封壳体内的一对啮合齿轮，以啮合点沿齿宽方向的接触线将其吸油腔和压油腔分开，在其旋转时，齿轮脱开啮合的一侧形成局部真空，将油液吸入，而齿轮另一侧进入啮合，齿槽容积变小，油液被压出 |
| 内啮合齿轮泵 |

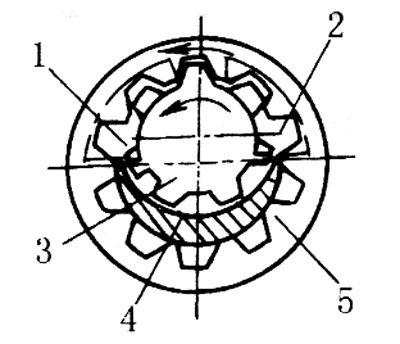

 1一吸油腔；2一压油腔； 3一主动齿轮；4一月形件；5一从动齿轮 主动齿轮按图示方向旋转时，从动齿轮随之同向旋转，在齿轮脱开处形成真空吸油，而齿轮进入啮合处，油液被挤出，输到工作管路中去月形件(隔板)的作用是隔开吸油腔和排油腔 |
|
| 摆线内啮合齿轮泵 |

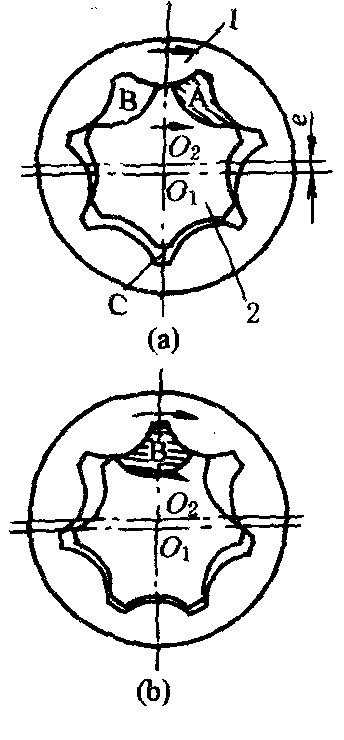

 外转子1和内转子2之间有偏心矩e，内转子绕中心O1顺时针转动时，带动外转子绕中心O2同向旋转，此时B容腔逐渐增大形成真空，与其相通的配油盘槽进油，形成吸油过程。当内外转子转至图b位置时，B容腔为最大。而A容腔随转子转动逐渐缩小，同时与配油盘出油口相通，产生排油过程。当A容腔转到图a中C处时，封闭容积最小，压油过程结束。继而又是吸油过程。这样，内外转子异速同向绕各自中心O1、O2转动，使内外转子所围成的容腔不断发生容积变化，形成吸、排油作用 |
|
| 叶片泵 |
单作用叶片泵 双作用叶片泵 凸轮转子式叶片泵 |
 容积变化元件：叶片、转子、定子圈 叶片泵的转子旋转时，嵌于转子槽内的叶片沿着定子内廓曲线伸出或缩人，使两相邻叶片之间所包容的容积不断变化。当叶片伸出，所包容之容积增加时，形成局部真空，吸入油液；当叶片缩入时，所包容的容积减小，油液压出。转子转一周，容积变化循环一次，称为单作用式叶片泵；容积变化循环两次，则称为双作用式叶片泵 |
| 柱塞泵 | 径向柱塞泵 |

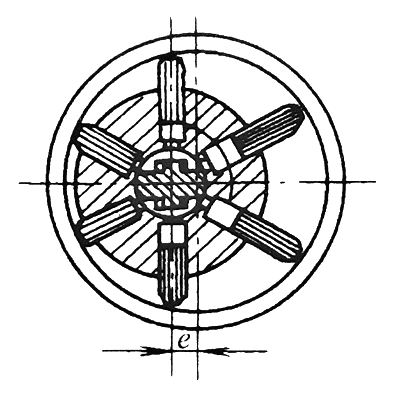

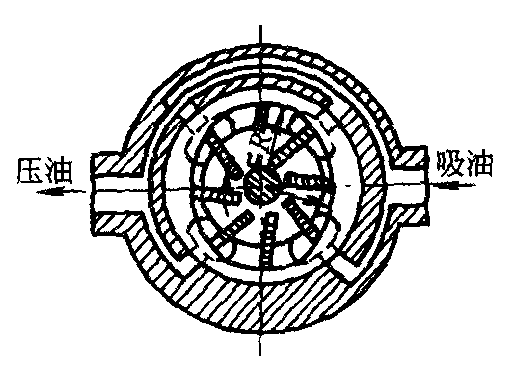

 当每个柱塞在转子套内伸出及缩入时，产生容积变化，转子旋转时，由于转子与定子环存在有偏心e，所以柱塞在沿定子环内圆滑动的同时，柱塞伸出或缩人。伸出时容积增大，形成局部真空，将油液吸人；缩入时容积减小，将油液压出。其吸油及压油腔由输油轴(配流轴)上的配流槽隔开 |
| 轴向柱塞泵 （分斜轴式、直轴式） |

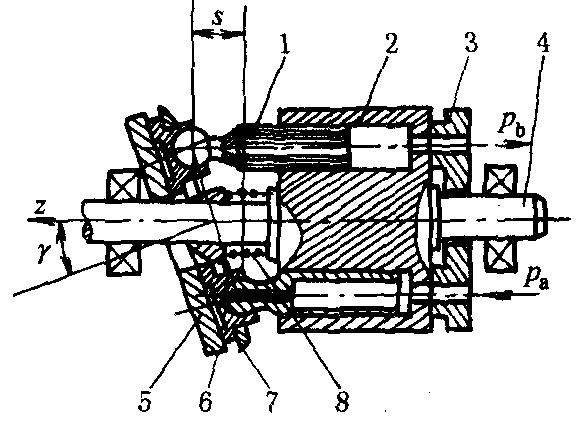

 1一柱塞；2一缸体；3一配油盘；4一传动轴；5一斜盘；6一滑靴；7一同程盘；8一中心弹簧 柱塞的头部安装有滑靴，它始终贴住斜盘平面运动。当缸体带动柱塞旋转时，柱塞在柱塞腔内做直线往复运动。柱塞伸出，腔容积增大，腔内吸入油液，称吸油过程。随着缸体旋转，柱塞缩回，腔容积减小，油液通过排油窗排出，称排油过程。缸每转一周，各柱塞腔有半周吸油，半周排油，缸不断旋转，实现连续地吸油和排油 |
|
| 螺杆泵 |

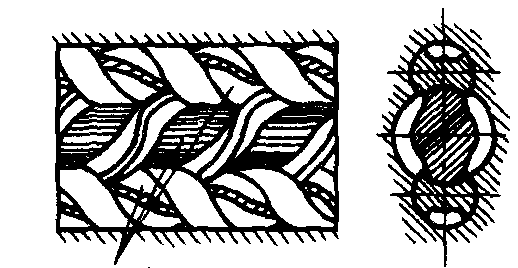

 一组密封腔 容积密封元件：共轭摆线螺杆、定子 三杆螺杆泵由于三根螺杆具有特殊形状，它们互相接触处形成严密的密封，再加上螺杆有适当的头数和导程，定子(泵体或套筒)与螺杆的接触处有适当的长度和适当的径向间隙，因而使螺杆的凹槽形成一些密闭的容积。当螺杆转动时，这些容积便沿轴向移动——从吸入室沿轴线向压出室移动。这样，在吸入室方面充满螺杆凹槽的油液，在螺杆稍微转动以后便与吸入室隔绝，形成一封闭容积，在螺杆螺纹的作用下被推动沿轴线方向向前移动至压出腔，再通过压力油管输送到液压系统中去。如同螺母在转动螺杆上的走动情况一样，油液在螺杆泵内是作匀速直线运动的(设螺杆作匀速转动)，而且这些油液彼此间没有相对运动，即无搅动地移动，不能变量 |
|
