流体传动系统及元件图形符号和回路图(GBT 786.1-2009)
液压图形符号绘制规则
符号要素
功能要素
管路、管路连接口和接头
控制机构和控制方法
能量转换:泵和马达
能量转换:缸
能量贮存器
动力源
能量控制与调节:方向控制阀
能量控制与调节:压力控制阀
能量控制与调节:流量控制阀
流体的贮存和调节
辅助元器件和其他元器件
本页导航
辅助元器件和其他元器件
广告链接
辅助元器件和其他元器件
辅助元器件
名称
符号
压力检测器
压力指示器
压力计
压差计
脉冲计数器
注:带电输出信号
液面计
温度计
流量检测器
检流计(液流指示器)
流量计
累计流量计
转速仪
转矩仪
其他元器件

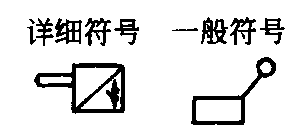

压力继电器

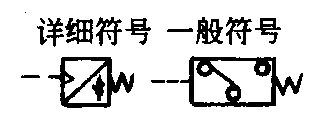

行程开关
模拟传感器
注:气动
消声器
注:气动
报警器
注:气动
