控制机构和控制方法

液压图形符号分页导航

本页导航 广告链接

控制机构和控制方法

名称	符号	用途或符号解释
杆	注：箭头可省略	直线运动
轴	注：箭头可省略	旋转运动
定位装置
锁定装置	注：×开锁的控制方法符号表示在矩形内
弹跳机构
人力控制		不指明控制方式时的一般符号

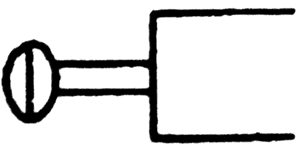

		按钮式
		拉钮式
		按-拉式
		手柄式
	注：单方向控制	踏板式
	注：双向控制	双向踏式
机械控制		顶杆式
		可变行程控制式
		弹簧控制式
	注：两个方向操纵	滚轮式
	注：仅在一个方向上操纵，箭头可省略	单向滚轮式
直线运动电气控制		单作用电磁铁，电气引线可省略
		双作用电磁铁
		单作用可调电磁操纵器(比例电磁铁、力马达等)
		双作用可调电磁操纵器(力矩马达)
旋转运动电气控制		电动机
直接压力控制		加压或卸压控制
	注：如有必要，可将面积比表示在在相应的长方形中	差动控制
	注：控制通路在元件内部	内部压力控制
	注：控制通路在元件外部	外部压力控制
先导控制（间接压力控制）加压控制	注：内部压力控制	气压先导控制
	注：外部压力控制	液压先导控制
	注：内部压力控制内部泄油	液压二级先导控制
	注：气压外部压力控制，液压内部压力控制，外部泄油	气压-液压先导控制
	注：单作用电磁铁一次控制，液压外部压力控制，内部泄油	电磁-液压先导控制
	注：单作用电磁铁一次控制，气压外部压力控制	电磁-气压先导控制
先导控制（间接压力控制）卸压控制	注：内部压力控制，内部泄油	液压先导控制
	注：内部压力控制，带遥控泄放口	液压先导控制
	注：单作用电磁铁一次控制，外部压力控制，外部泄油	电磁-液压先导控制
	注：带压力调节弹簧，外部泄油，带遥控泄放口	先导型压力控制阀
	注：单作用比例电磁操电磁操纵器，内部泄油	先导型比例电磁式压力控制阀
反馈外反馈	注：电位器，差动变压动变压器等位置检测器	一般符号电反馈
反馈内反馈		机械反馈随动阀仿形控制回路
