能量控制与调节：压力控制阀

液压图形符号分页导航
本页导航 广告链接

能量控制与调节：压力控制阀

名称 符  号
溢流阀 直动型溢流阀 一般符号

内部压力控制

外部压力控制
先导型溢流阀
减压阀 一般符号或直动型减压阀
先导型减压阀
溢流减压阀

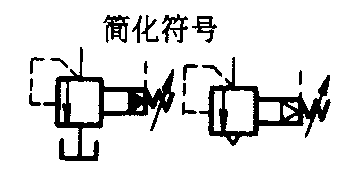

先导型比例电磁式溢流减压阀
定比减压阀
注：液压比为1/3
先导型溢流阀 详细符号
先导型电磁溢流阀
减压阀 定差减压阀
顺序阀 一般符号或直动式顺序阀

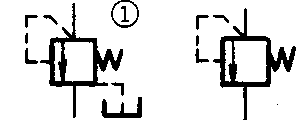

注：①内部压力控制，外部泄油

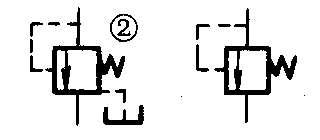

注：②外部压力控制，外部泄油
先导型顺序阀

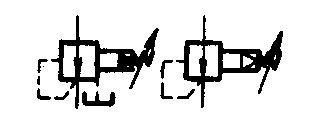

先导型比例电磁溢流阀
卸荷溢流阀

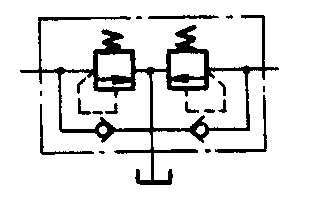

双向溢流阀 直动型，外部泄油

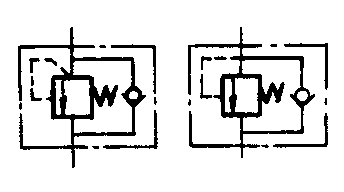

顺序阀 平衡阀(单向顺序阀)
卸荷阀 一般符号或直动型卸荷阀
制动阀
