带座外球面球轴承(摘自GB/T 7810-1995)

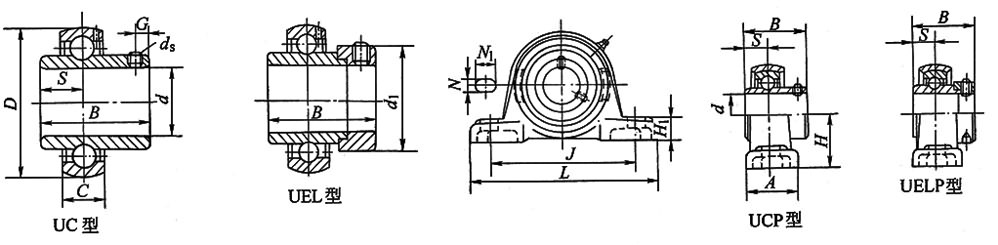

带立式座外球面球轴承(带顶丝、带偏心套)

轴承尺寸/mm
d	D	B

12	40	27.4
12	40	37.3
15	40	27.4
15	40	37.3
17	40	27.4
17	40	37.3
20	47	31
20	47	43.7
25	52	34.1
25	62	38
25	52	44.4
25	62	46.8
30	62	38.1
30	72	43
30	62	48.4
30	72	50
35	72	42.9
35	80	48
35	72	51.1
35	80	51.6
40	80	49.2
40	90	52
40	80	56.3
40	90	57.1
45	85	49.2
45	100	57
45	85	56.3
45	100	58.7
50	90	51.6
50	110	61
50	90	62.7
50	110	66.6
55	100	55.6
55	120	66
55	100	71.4
55	120	73
60	110	65.1
60	130	71
60	110	77.8
60	130	79.4
65	120	65.1
65	140	75
65	120	85.7
65	140	85.7
70	125	74.6
70	150	78
70	125	85.7
70	150	92.1
75	130	77.8
75	160	82
75	130	92.1
75	160	100
80	140	82.6
80	170	86
80	170	106.4
85	150	85.7
85	180	96
85	180	109.5
90	160	96
90	190	96
90	190	115.9
95	200	103
95	200	122.3
100	108	108
100	215	108
100	215	128.6
105	225	112
110	240	117
120	260	126
130	280	135
140	300	145

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm								带座轴承代号	轴承代号	座代号
S	C	da	G	d1(max)	Cr	C0r	代号	A(max)	H	H1(max)	N(min)	N(max)	N1(min)	J	L(max)	UCP、UELP型	UC型、UEL型	P型
11.5	14	M6×0.75	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP201	UC201	P203
13.9	14	—	—	28.6	7.35	4.78	E201	39	30.2	17	10.5	12.43	16	96	129	UELP201	UEL201	P203
11.5	14	M6×0.75	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP202	UC202	P203
13.9	14	—	—	28.6	7.35	4.78	E202	39	30.2	17	10.5	12.43	16	96	129	UELP202	UEL202	P203
11.5	14	M6×0.75	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP203	UC203	P203
13.9	14	—	—	28.6	7.35	4.78	E203	39	30.2	17	10.5	12.43	16	96	129	UELP203	UEL203	P203
12.7	17	M6×0.75	5	—	9.88	6.65	—	39	33.3	17	10.5	12.43	16	96	134	UCP204	UC204	P204
17.1	17	—	—	33.3	9.88	6.65	E204	39	33.3	17	10.5	12.43	16	96	134	UELP204	UEL204	P204
14.3	17	M6×0.75	5	—	10.8	7.88	—	39	36.5	17	10.5	12.43	16	105	142	UCP205	UC205	P205
15	21	M6×0.75	6	—	17.2	11.5	—	45	45	17	17	17	20	132	175	UCP305	UC305	P305
17.5	17	—	—	38.1	10.8	7.88	E205	39	36.5	17	10.5	12.43	16	105	142	UELP205	UEL205	P205
16.7	21	—	—	42.8	17.2	11.5	E305	45	45	17	17	17	20	132	175	UELP305	UEL305	P305
15.9	19	M6×0.75	5	—	15	11.2	—	48	42.9	20	13	14.93	19	121	167	UCP206	UC206	P206
17	23	M6×0.75	6	—	20.8	15.2	—	50	50	20	17	17	20	140	180	UCP306	UC306	P306
18.3	19	—	—	44.5	15	11.2	E206	48	42.9	20	13	14.93	19	121	167	UELP206	UEL206	P206
17.5	23	—	—	50	20.8	15.2	E306	50	50	20	17	17	20	140	180	UELP306	UEL306	P306
17.5	20	M8×1	7	—	19.8	15.2	—	48	47.6	20	13	14.93	19	126	172	UCP207	UC207	P207
19	25	M8×1	8	—	25.8	19.2	—	56	56	22	17	17	25	160	210	UCP307	UC307	P307
18.8	20	—	—	55.6	19.8	15.2	E207	48	47.6	20	13	14.93	19	126	172	UELP207	UEL207	P207
18.3	25	—	—	55	25.8	19.2	E307	56	56	22	17	17	25	160	210	UELP307	UEL307	P307
19	21	M8×1	8	—	22.8	18.2	—	55	49.2	20	13	14.93	19	136	186	UCP208	UC208	P208
19	27	M10×1.25	10	—	31.2	24	—	60	60	24	17	17	27	170	220	UCP308	UC308	P308
21.4	21	—	—	60.3	22.8	18.2	E208	55	49.2	20	13	14.93	19	136	186	UELP208	UEL208	P208
19.8	27	—	—	63.5	31.2	24	E308	60	60	24	17	17	27	170	220	UELP308	UEL308	P308
19	22	M8×1	8	—	24.5	20.8	—	55	54	22	13	14.93	19	146	192	UCP209	UC209	P209
22	30	M10×1.25	10	—	40.8	31.8	—	67	67	26	20	20	30	190	245	UCP309	UC309	P309
21.4	22	—	—	63.5	24.5	20.8	E209	55	54	22	13	14.93	19	146	192	UELP209	UEL209	P209
19.8	30	—	—	70	40.8	31.8	E309	67	67	26	20	20	30	190	245	UELP309	UEL309	P309
19	24	M10×1.25	10	—	27	23.2	—	61	57.2	23	17	19.05	20.5	159	208	UCP210	UC210	P210
22	32	M12×1.5	12	—	47.5	37.8	—	75	75	29	20	20	35	212	275	UCP310	UC310	P310
24.6	24	—	—	69.9	27	23.2	E210	61	57.2	23	17	19.02	20.5	159	208	UELP210	UEL210	P210
24.6	32	—	—	76.2	47.5	37.8	E310	75	75	29	20	20	35	212	275	UELP310	UEL310	P310
22.2	25	M10×1.25	10	—	33.5	29.2	—	61	63.5	25	17	19.02	20.5	172	233	UCP211	UC211	P211
25	34	M12×1.5	12	—	55	44.8	—	80	80	32	20	20	38	236	310	UCP311	UC311	P311
27.8	25	—	—	76.2	33.5	29.2	E211	61	63.5	25	17	19.02	20.5	172	233	UELP211	UEL211	P211
27.8	34	—	—	83	55	44.8	E311	80	80	32	20	20	38	236	310	UELP311	UEL311	P311
25.4	27	M10×1.25	10	—	36.8	32.8	—	71	69.9	27	17	19.02	22	186	243	UCP212	UC212	P212
26	36	M12×1.5	12	—	62.8	51.8	—	85	85	34	25	25	38	250	330	UCP312	UC312	P312
31	27	—	—	84.2	36.8	32.8	E212	71	69.9	27	17	19.02	22	186	243	UELP212	UEL212	P212
30.95	36	—	—	89	62.8	51.8	E312	85	85	34	25	25	38	250	330	UELP312	UEL312	P312
25.4	28	M10×1.25	10	—	44	40	—	73	76.2	34	21	24.52	24	203	268	UCP213	UC213	P213
30	38	M12×1.5	12	—	72.2	60.5	—	90	90	37	25	25	38	260	340	UCP313	UC313	P313
34.1	28	—	—	86	44	40	E213	73	76.2	34	21	24.52	24	203	268	UELP213	UEL213	P213
32.55	38	—	—	97	72.2	60.5	E313	90	90	37	25	25	38	260	340	UELP313	UEL313	P313
30.2	29	M12×1.5	12	—	46.8	45	—	74	79.4	34	21	24.52	24	210	274	UCP214	UC214	P214
33	40	M12×1.5	12	—	80.2	68	—	90	95	41	27	27	40	280	360	UCP314	UC314	P314
34.1	29	—	—	90	46.8	45	E214	74	79.4	34	21	24.52	24	210	274	UELP214	UEL214	P214
34.15	40	—	—	102	80.2	68	E314	90	95	41	27	27	40	280	360	UELP314	UEL314	P314
33.3	30	M12×1.5	12	—	50.8	49.5	—	83	82.6	35	21	24.52	24	217	300	UCP 215	UC215	P215
32	42	M14×1.5	14	—	87.2	76.8	—	100	100	41	27	27	40	290	380	UCP315	UC315	P315
37.3	30	—	—	102	50.8	49.5	E215	63	83	35	21	24.52	24	217	300	UELP215	UEL215	P215
37.3	42	—	—	113	87.2	76.8	E315	100	100	41	27	27	40	290	380	UELP315	UEL315	P315
33.3	33	M12×1.5	12	—	55	54.2	—	84	88.9	38	21	24.52	24	232	305	UCP216	Uc216	P216
34	44	M14×1.5	14	—	94.5	86.5	—	110	106	46	27	27	40	300	400	UCP316	UC316	P316
40.5	44	—	—	119	94.5	86.5	E316	110	106	46	27	27	40	300	400	UELP316	UEL316	P316
34.1	35	M12×1.5	12	—	64	63.8	—	95	95.2	41	21	24.52	24	247	330	UCP217	UC217	P217
40	46	M16×1.5	16	—	102	96.5	—	110	112	46	33	33	45	320	420	UCP317	UC317	P317
42.05	46	—	—	127	102	96.5	E317	110	112	46	33	33	45	320	420	UELP317	UEL317	P317
39.7	37	M12×1.5	12	—	73.8	71.5	—	100	101.6	44	25	28.52	34	262	356	UCP218	UC218	P218
40	48	M16×1.5	16	—	110	108	—	110	118	51	33	33	45	330	430	UCP318	UC318	P318
43.65	48	—	—	133	110	108	E318	110	118	51	33	33	45	330	430	UELP318	UEL318	P318
41	50	M16×1.5	16	—	120	122	—	120	125	51	36	36	50	360	470	UCP319	UC319	P319
38.9	50	—	—	140	120	122	E319	120	125	51	36	36	50	360	470	UELP319	UEL319	P319
34	51	M12×1.5	12	—	95	92	—	111	115	46	25	28.52	34	308	390	UCP220	UC220	P220
42	54	M18×1.5	18	—	132	140	—	120	140	56	36	36	50	380	490	UCP320	UC320	P320
50	54	—	—	146	132	140	E320	120	140	56	36	36	50	380	490	UELP320	UEL320	P320
44	56	M18×1.5	18	—	142	152	—	120	140	56	36	36	50	380	490	UCP321	UC321	P321
46	60	M18×1.5	18	—	158	178	—	140	150	61	40	40	55	400	520	UCP322	UC322	P322
51	64	M18×1.5	18	—	175	208	—	140	160	71	40	40	55	450	570	UCP324	UC324	P324
54	68	M20×1.5	20	—	195	242	—	140	180	81	40	40	55	480	600	UCP326	UC326	P326
59	72	M20×1.5	20	—	212	272	—	140	200	81	40	40	55	500	620	UCP328	UC328	P328

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm								带座轴承代号	轴承代号	座代号
S	C	da	G	d1(max)	Cr	C0r	代号	A(max)	H	H1(max)	N(min)	N(max)	N1(min)	J	L(max)	UCP、UELP型	UC型、UEL型	P型
11.5	14	M6×0.75	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP201	UC201	P203
13.9	14	—	—	28.6	7.35	4.78	E201	39	30.2	17	10.5	12.43	16	96	129	UELP201	UEL201	P203
11.5	14	M6×0.75	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP202	UC202	P203
13.9	14	—	—	28.6	7.35	4.78	E202	39	30.2	17	10.5	12.43	16	96	129	UELP202	UEL202	P203
11.5	14	M6×0.75	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP203	UC203	P203
13.9	14	—	—	28.6	7.35	4.78	E203	39	30.2	17	10.5	12.43	16	96	129	UELP203	UEL203	P203
12.7	17	M6×0.75	5	—	9.88	6.65	—	39	33.3	17	10.5	12.43	16	96	134	UCP204	UC204	P204
17.1	17	—	—	33.3	9.88	6.65	E204	39	33.3	17	10.5	12.43	16	96	134	UELP204	UEL204	P204
14.3	17	M6×0.75	5	—	10.8	7.88	—	39	36.5	17	10.5	12.43	16	105	142	UCP205	UC205	P205
15	21	M6×0.75	6	—	17.2	11.5	—	45	45	17	17	17	20	132	175	UCP305	UC305	P305
17.5	17	—	—	38.1	10.8	7.88	E205	39	36.5	17	10.5	12.43	16	105	142	UELP205	UEL205	P205
16.7	21	—	—	42.8	17.2	11.5	E305	45	45	17	17	17	20	132	175	UELP305	UEL305	P305
15.9	19	M6×0.75	5	—	15	11.2	—	48	42.9	20	13	14.93	19	121	167	UCP206	UC206	P206
17	23	M6×0.75	6	—	20.8	15.2	—	50	50	20	17	17	20	140	180	UCP306	UC306	P306
18.3	19	—	—	44.5	15	11.2	E206	48	42.9	20	13	14.93	19	121	167	UELP206	UEL206	P206
17.5	23	—	—	50	20.8	15.2	E306	50	50	20	17	17	20	140	180	UELP306	UEL306	P306
17.5	20	M8×1	7	—	19.8	15.2	—	48	47.6	20	13	14.93	19	126	172	UCP207	UC207	P207
19	25	M8×1	8	—	25.8	19.2	—	56	56	22	17	17	25	160	210	UCP307	UC307	P307
18.8	20	—	—	55.6	19.8	15.2	E207	48	47.6	20	13	14.93	19	126	172	UELP207	UEL207	P207
18.3	25	—	—	55	25.8	19.2	E307	56	56	22	17	17	25	160	210	UELP307	UEL307	P307
19	21	M8×1	8	—	22.8	18.2	—	55	49.2	20	13	14.93	19	136	186	UCP208	UC208	P208
19	27	M10×1.25	10	—	31.2	24	—	60	60	24	17	17	27	170	220	UCP308	UC308	P308
21.4	21	—	—	60.3	22.8	18.2	E208	55	49.2	20	13	14.93	19	136	186	UELP208	UEL208	P208
19.8	27	—	—	63.5	31.2	24	E308	60	60	24	17	17	27	170	220	UELP308	UEL308	P308
19	22	M8×1	8	—	24.5	20.8	—	55	54	22	13	14.93	19	146	192	UCP209	UC209	P209
22	30	M10×1.25	10	—	40.8	31.8	—	67	67	26	20	20	30	190	245	UCP309	UC309	P309
21.4	22	—	—	63.5	24.5	20.8	E209	55	54	22	13	14.93	19	146	192	UELP209	UEL209	P209
19.8	30	—	—	70	40.8	31.8	E309	67	67	26	20	20	30	190	245	UELP309	UEL309	P309
19	24	M10×1.25	10	—	27	23.2	—	61	57.2	23	17	19.05	20.5	159	208	UCP210	UC210	P210
22	32	M12×1.5	12	—	47.5	37.8	—	75	75	29	20	20	35	212	275	UCP310	UC310	P310
24.6	24	—	—	69.9	27	23.2	E210	61	57.2	23	17	19.02	20.5	159	208	UELP210	UEL210	P210
24.6	32	—	—	76.2	47.5	37.8	E310	75	75	29	20	20	35	212	275	UELP310	UEL310	P310
22.2	25	M10×1.25	10	—	33.5	29.2	—	61	63.5	25	17	19.02	20.5	172	233	UCP211	UC211	P211
25	34	M12×1.5	12	—	55	44.8	—	80	80	32	20	20	38	236	310	UCP311	UC311	P311
27.8	25	—	—	76.2	33.5	29.2	E211	61	63.5	25	17	19.02	20.5	172	233	UELP211	UEL211	P211
27.8	34	—	—	83	55	44.8	E311	80	80	32	20	20	38	236	310	UELP311	UEL311	P311
25.4	27	M10×1.25	10	—	36.8	32.8	—	71	69.9	27	17	19.02	22	186	243	UCP212	UC212	P212
26	36	M12×1.5	12	—	62.8	51.8	—	85	85	34	25	25	38	250	330	UCP312	UC312	P312
31	27	—	—	84.2	36.8	32.8	E212	71	69.9	27	17	19.02	22	186	243	UELP212	UEL212	P212
30.95	36	—	—	89	62.8	51.8	E312	85	85	34	25	25	38	250	330	UELP312	UEL312	P312
25.4	28	M10×1.25	10	—	44	40	—	73	76.2	34	21	24.52	24	203	268	UCP213	UC213	P213
30	38	M12×1.5	12	—	72.2	60.5	—	90	90	37	25	25	38	260	340	UCP313	UC313	P313
34.1	28	—	—	86	44	40	E213	73	76.2	34	21	24.52	24	203	268	UELP213	UEL213	P213
32.55	38	—	—	97	72.2	60.5	E313	90	90	37	25	25	38	260	340	UELP313	UEL313	P313
30.2	29	M12×1.5	12	—	46.8	45	—	74	79.4	34	21	24.52	24	210	274	UCP214	UC214	P214
33	40	M12×1.5	12	—	80.2	68	—	90	95	41	27	27	40	280	360	UCP314	UC314	P314
34.1	29	—	—	90	46.8	45	E214	74	79.4	34	21	24.52	24	210	274	UELP214	UEL214	P214
34.15	40	—	—	102	80.2	68	E314	90	95	41	27	27	40	280	360	UELP314	UEL314	P314
33.3	30	M12×1.5	12	—	50.8	49.5	—	83	82.6	35	21	24.52	24	217	300	UCP 215	UC215	P215
32	42	M14×1.5	14	—	87.2	76.8	—	100	100	41	27	27	40	290	380	UCP315	UC315	P315
37.3	30	—	—	102	50.8	49.5	E215	63	83	35	21	24.52	24	217	300	UELP215	UEL215	P215
37.3	42	—	—	113	87.2	76.8	E315	100	100	41	27	27	40	290	380	UELP315	UEL315	P315
33.3	33	M12×1.5	12	—	55	54.2	—	84	88.9	38	21	24.52	24	232	305	UCP216	Uc216	P216
34	44	M14×1.5	14	—	94.5	86.5	—	110	106	46	27	27	40	300	400	UCP316	UC316	P316
40.5	44	—	—	119	94.5	86.5	E316	110	106	46	27	27	40	300	400	UELP316	UEL316	P316
34.1	35	M12×1.5	12	—	64	63.8	—	95	95.2	41	21	24.52	24	247	330	UCP217	UC217	P217
40	46	M16×1.5	16	—	102	96.5	—	110	112	46	33	33	45	320	420	UCP317	UC317	P317
42.05	46	—	—	127	102	96.5	E317	110	112	46	33	33	45	320	420	UELP317	UEL317	P317
39.7	37	M12×1.5	12	—	73.8	71.5	—	100	101.6	44	25	28.52	34	262	356	UCP218	UC218	P218
40	48	M16×1.5	16	—	110	108	—	110	118	51	33	33	45	330	430	UCP318	UC318	P318
43.65	48	—	—	133	110	108	E318	110	118	51	33	33	45	330	430	UELP318	UEL318	P318
41	50	M16×1.5	16	—	120	122	—	120	125	51	36	36	50	360	470	UCP319	UC319	P319
38.9	50	—	—	140	120	122	E319	120	125	51	36	36	50	360	470	UELP319	UEL319	P319
34	51	M12×1.5	12	—	95	92	—	111	115	46	25	28.52	34	308	390	UCP220	UC220	P220
42	54	M18×1.5	18	—	132	140	—	120	140	56	36	36	50	380	490	UCP320	UC320	P320
50	54	—	—	146	132	140	E320	120	140	56	36	36	50	380	490	UELP320	UEL320	P320
44	56	M18×1.5	18	—	142	152	—	120	140	56	36	36	50	380	490	UCP321	UC321	P321
46	60	M18×1.5	18	—	158	178	—	140	150	61	40	40	55	400	520	UCP322	UC322	P322
51	64	M18×1.5	18	—	175	208	—	140	160	71	40	40	55	450	570	UCP324	UC324	P324
54	68	M20×1.5	20	—	195	242	—	140	180	81	40	40	55	480	600	UCP326	UC326	P326
59	72	M20×1.5	20	—	212	272	—	140	200	81	40	40	55	500	620	UCP328	UC328	P328

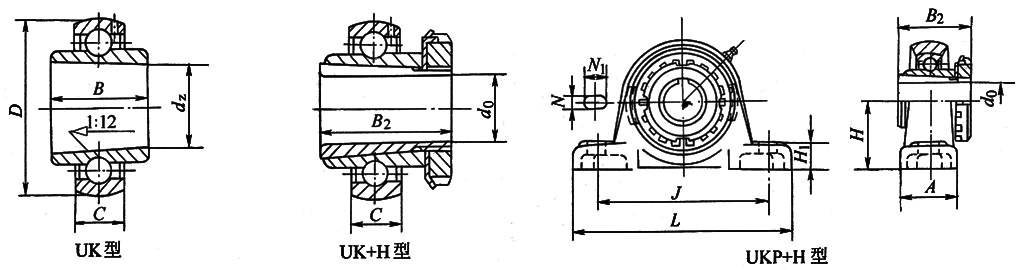

带立式座外球面球轴承(带紧定套)

轴承尺寸/mm
dz	D	d0

25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
90	160	80
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm				配用件代号		基本额定载荷/kN		轴承代号	座尺寸/mm								带座轴承代号	轴承代号	座代号
B2	B(min)	B(max)	C	轴承	紧定套	Cr	C0r	UK+H型	A(max)	H	H1(max)	N(min)	N(max)	N1(min)	J	L(max)	UKP+H型	UK+H 型	P型
35	15	27	17	UK205	H2305	10.8	7.88	UK205+H2305	39	36.5	17	10.5	12.43	16	105	142	UKP205+H2305	UK205+H2305	P205
35	21	27	21	UK305	H2305	17.2	11.5	UK305+H2305	45	45	17	17	17	20	132	175	UKP305+H2305	UK305+H2305	P305
38	16	30	19	UK206	H2306	15	11.2	UK206+H2306	48	42.9	20	13	14.93	19	121	167	UKP206+H2306	UK206+H2306	P206
38	23	30	23	UK306	H2306	20.8	15.2	UK306+H2306	50	50	20	17	17	20	140	180	UKP306+H2306	UK306+H2306	P306
43	17	34	20	UK207	H2307	19.8	15.2	UK207+H2307	48	47.6	20	13	14.93	19	126	172	UKP207+H2307	UK207+H2307	P207
43	26	34	25	UK307	H2307	25.8	19.2	UK307+H2307	56	56	22	17	17	25	160	210	UKP307+H2307	UK307+H2307	P307
46	18	36	21	UK208	H2308	22.8	18.2	UK208+H2308	55	49.2	20	13	14.93	19	136	186	UKP208+H2308	UK208+H2308	P208
46	26	36	27	UK308	H2308	31.2	24	UK308+H2308	60	60	24	17	17	27	170	220	UKP308+H2308	UK308+H2308	P308
50	19	39	22	UK209	H2309	24.5	20.8	UK209+H2309	55	54	22	13	14.93	19	146	192	UKP209+H2309	UK209+H2309	P209
50	28	39	30	UK309	H2309	40.8	31.8	UK309+H2309	67	67	26	30	30	30	190	245	UKP309+H2309	UK309+H2309	P309
55	20	43	24	UK210	H2310	27	23.2	UK210+H2310	61	57.2	23	17	19.02	20.5	159	208	UKP210+H2310	UK210+H2310	P210
55	30	43	32	UK310	H2310	47.5	37.8	UK310+H2310	75	75	29	20	20	35	212	275	UKP310+H2310	UK310+H2310	P310
59	21	47	25	UK211	H2311	33.5	29.2	UK211+H2311	61	63.5	25	17	19.02	20.5	172	233	UKP211+H2311	UK211+H2311	P211
59	33	47	34	UK311	H2311	55	44.8	UK311+H2311	80	80	32	20	20	38	236	310	UKP311+H2311	UK311+H2311	P311
62	22	49	27	UK212	H2312	36.8	32.8	UK212+H2312	71	69.9	27	17	19.02	22	186	243	UKP212+H2312	UK212+H2312	P212
62	34	49	36	UK312	H2312	62.8	51.8	UK312+H2312	85	85	34	25	25	38	250	330	UKP312+H2312	UK312+H2312	P312
65	23	51	28	UK213	H2313	44	40	UK213+H2313	73	76.2	34	21	24.52	24	203	268	UKP213+H2313	UK213+H2313	P213
65	36	51	38	UK313	H2313	72.2	60.5	UK313+H2313	90	90	37	25	25	38	260	340	UKP313+H2313	UK313+H2313	P313
73	25	58	30	UK215	H2315	50.8	49.5	UK215+H2315	83	82.6	35	21	24.52	24	217	300	UKP215+H2315	UK215+H2315	P215
73	40	58	42	UK315	H2315	87.2	76.8	UK315+H2315	100	100	41	27	27	40	290	380	UKP315+H2315	UK315+H2315	P315
78	26	61	33	UK216	H2316	55	54.2	UK216+H2316	84	88.9	38	21	24.52	24	232	305	UKP216+H2316	UK216+H2316	P216
78	42	61	44	UK316	H2316	94.5	86.5	UK316+H2316	110	106	46	27	27	40	300	400	UKP316+H2316	UK316+H2316	P316
82	28	64	35	UK217	H2317	64	63.8	UK217+H2317	95	95.2	41	21	24.52	24	247	330	UKP217+H2317	UK217+H2317	P217
82	45	64	46	UK317	H2317	102	96.5	UK317+H2317	110	112	46	33	33	45	320	420	UKP317+H2317	UK317+H2317	P317
86	30	68	37	UK218	H2318	73.8	71.5	UK218+H2318	100	101.6	44	25	28.52	34	262	356	UKP218+H2318	UK218+H2318	P218
86	47	68	48	UK318	H2318	110	108	UK318+H2318	110	118	51	33	33	45	330	430	UKP318+H2318	UK318+H2318	P318
90	49	71	50	UK319	H2319	120	122		120	125	51	36	36	50	360	470	UKP319+H2319	UK319+H2319	P319
97	51	77	54	UK320	H2320	132	140		120	140	56	36	36	50	380	490	UKP320+H2320	UK320+H2320	P320
105	56	84	60	UK322	H2322	158	178		140	150	61	40	40	55	400	520	UKP322+H2322	UK322+H2322	P322
112	60	90	64	UK324	H2324	175	208		140	160	71	40	40	55	450	570	UKP324+H2324	UK324+H2324	P324
121	65	98	68	UK326	H2326	195	242		140	180	81	40	40	55	480	600	UKP326+H2326	UK326+H2326	P326
131	70	107	72	UK328	H2328	212	272		140	200	81	40	40	55	500	620	UKP328+H2328	UK328+H2328	P328

轴承尺寸/mm				配用件代号		基本额定载荷/kN		轴承代号	座尺寸/mm								带座轴承代号	轴承代号	座代号
B2	B(min)	B(max)	C	轴承	紧定套	Cr	C0r	UK+H型	A(max)	H	H1(max)	N(min)	N(max)	N1(min)	J	L(max)	UKP+H型	UK+H 型	P型
35	15	27	17	UK205	H2305	10.8	7.88	UK205+H2305	39	36.5	17	10.5	12.43	16	105	142	UKP205+H2305	UK205+H2305	P205
35	21	27	21	UK305	H2305	17.2	11.5	UK305+H2305	45	45	17	17	17	20	132	175	UKP305+H2305	UK305+H2305	P305
38	16	30	19	UK206	H2306	15	11.2	UK206+H2306	48	42.9	20	13	14.93	19	121	167	UKP206+H2306	UK206+H2306	P206
38	23	30	23	UK306	H2306	20.8	15.2	UK306+H2306	50	50	20	17	17	20	140	180	UKP306+H2306	UK306+H2306	P306
43	17	34	20	UK207	H2307	19.8	15.2	UK207+H2307	48	47.6	20	13	14.93	19	126	172	UKP207+H2307	UK207+H2307	P207
43	26	34	25	UK307	H2307	25.8	19.2	UK307+H2307	56	56	22	17	17	25	160	210	UKP307+H2307	UK307+H2307	P307
46	18	36	21	UK208	H2308	22.8	18.2	UK208+H2308	55	49.2	20	13	14.93	19	136	186	UKP208+H2308	UK208+H2308	P208
46	26	36	27	UK308	H2308	31.2	24	UK308+H2308	60	60	24	17	17	27	170	220	UKP308+H2308	UK308+H2308	P308
50	19	39	22	UK209	H2309	24.5	20.8	UK209+H2309	55	54	22	13	14.93	19	146	192	UKP209+H2309	UK209+H2309	P209
50	28	39	30	UK309	H2309	40.8	31.8	UK309+H2309	67	67	26	30	30	30	190	245	UKP309+H2309	UK309+H2309	P309
55	20	43	24	UK210	H2310	27	23.2	UK210+H2310	61	57.2	23	17	19.02	20.5	159	208	UKP210+H2310	UK210+H2310	P210
55	30	43	32	UK310	H2310	47.5	37.8	UK310+H2310	75	75	29	20	20	35	212	275	UKP310+H2310	UK310+H2310	P310
59	21	47	25	UK211	H2311	33.5	29.2	UK211+H2311	61	63.5	25	17	19.02	20.5	172	233	UKP211+H2311	UK211+H2311	P211
59	33	47	34	UK311	H2311	55	44.8	UK311+H2311	80	80	32	20	20	38	236	310	UKP311+H2311	UK311+H2311	P311
62	22	49	27	UK212	H2312	36.8	32.8	UK212+H2312	71	69.9	27	17	19.02	22	186	243	UKP212+H2312	UK212+H2312	P212
62	34	49	36	UK312	H2312	62.8	51.8	UK312+H2312	85	85	34	25	25	38	250	330	UKP312+H2312	UK312+H2312	P312
65	23	51	28	UK213	H2313	44	40	UK213+H2313	73	76.2	34	21	24.52	24	203	268	UKP213+H2313	UK213+H2313	P213
65	36	51	38	UK313	H2313	72.2	60.5	UK313+H2313	90	90	37	25	25	38	260	340	UKP313+H2313	UK313+H2313	P313
73	25	58	30	UK215	H2315	50.8	49.5	UK215+H2315	83	82.6	35	21	24.52	24	217	300	UKP215+H2315	UK215+H2315	P215
73	40	58	42	UK315	H2315	87.2	76.8	UK315+H2315	100	100	41	27	27	40	290	380	UKP315+H2315	UK315+H2315	P315
78	26	61	33	UK216	H2316	55	54.2	UK216+H2316	84	88.9	38	21	24.52	24	232	305	UKP216+H2316	UK216+H2316	P216
78	42	61	44	UK316	H2316	94.5	86.5	UK316+H2316	110	106	46	27	27	40	300	400	UKP316+H2316	UK316+H2316	P316
82	28	64	35	UK217	H2317	64	63.8	UK217+H2317	95	95.2	41	21	24.52	24	247	330	UKP217+H2317	UK217+H2317	P217
82	45	64	46	UK317	H2317	102	96.5	UK317+H2317	110	112	46	33	33	45	320	420	UKP317+H2317	UK317+H2317	P317
86	30	68	37	UK218	H2318	73.8	71.5	UK218+H2318	100	101.6	44	25	28.52	34	262	356	UKP218+H2318	UK218+H2318	P218
86	47	68	48	UK318	H2318	110	108	UK318+H2318	110	118	51	33	33	45	330	430	UKP318+H2318	UK318+H2318	P318
90	49	71	50	UK319	H2319	120	122		120	125	51	36	36	50	360	470	UKP319+H2319	UK319+H2319	P319
97	51	77	54	UK320	H2320	132	140		120	140	56	36	36	50	380	490	UKP320+H2320	UK320+H2320	P320
105	56	84	60	UK322	H2322	158	178		140	150	61	40	40	55	400	520	UKP322+H2322	UK322+H2322	P322
112	60	90	64	UK324	H2324	175	208		140	160	71	40	40	55	450	570	UKP324+H2324	UK324+H2324	P324
121	65	98	68	UK326	H2326	195	242		140	180	81	40	40	55	480	600	UKP326+H2326	UK326+H2326	P326
131	70	107	72	UK328	H2328	212	272		140	200	81	40	40	55	500	620	UKP328+H2328	UK328+H2328	P328

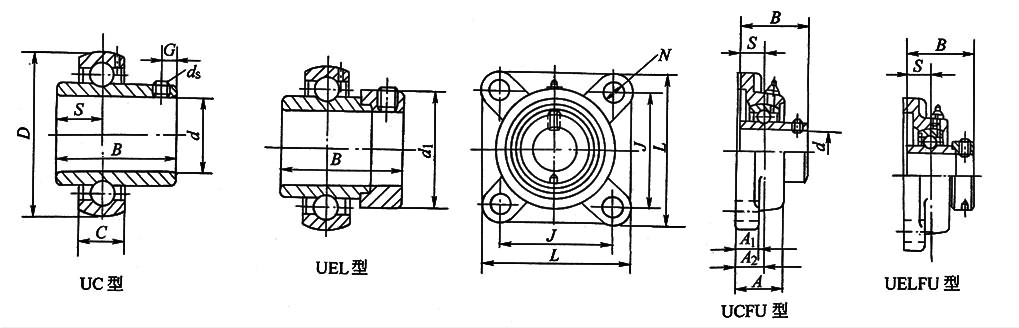

带方形座外球面球轴承(带顶丝、带偏心套)

轴承尺寸/mm
d	D	B

12	40	27.4
12	40	37.3
15	40	27.4
15	40	37.3
17	40	27.4
17	40	37.3
20	47	31
20	47	43.7
25	52	34.1
25	62	38
25	52	44.4
25	62	46.8
30	62	38.1
30	72	43
30	62	48.4
30	72	50
35	72	42.9
35	80	48
35	72	51.1
35	80	51.6
40	80	49.2
40	90	52
40	80	56.3
40	90	57.1
45	85	49.2
45	100	57
45	85	56.3
45	100	58.7
50	90	51.6
50	110	61
50	90	62.7
50	110	66.6
55	100	55.6
55	120	66
55	100	71.4
55	120	73
60	110	65.1
60	130	71
60	110	77.8
60	130	79.4
65	140	75
65	120	85.7
65	140	85.7
70	125	74.6
70	150	78
70	125	85.7
70	150	92.1
75	130	77.8
75	160	82
75	130	92.1
75	160	100
80	140	82, 6
81	170	86
82	170	106.4
85	150	85.7
85	180	96
85	180	109.5
90	160	96
90	190	96
90	190	115.9
95	200	103
95	200	122.3
100	180	108
100	215	108
100	215	128.6
105	225	112
110	240	117
120	260	126
130	280	135
140	300	145

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm							带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	A2	J	L(max)	N(min)	N(max)	UCFU、UELFU	UC型、UEL型	FU型
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	54	78	10.5	12.43	UCFU 201	UC 201	FU 203
13.9	14	—	—	28.6	7.35	4.78	E201	32	13	17	54	78	11.5	11.5	UELFU201	UEL201	FU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	54	78	10.5	12.43	UCFU 202	UC 202	FU 203
13.9	14	—	—	28.6	7.35	4.78	E202	32	13	17	54	78	11.5	11.5	UELFU202	UEL202	FU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	54	78	10.5	12.43	UCFU 203	UC 203	FU 203
13.9	14	—	—	28.6	7.35	4.78	E203	32	13	17	54	78	11.5	11.5	UELFU203	UEL203	FU203
12.7	17	M6×0.75	5	—	9.88	6.65	—	34	15	19	63.5	88	10.5	12.43	UCFU 204	UC 204	FU 204
17.1	17	—	—	33.3	9.88	6.65	E204	34	15	19	63.5	88	11.5	11.5	UELFU204	UEL204	FU204
14.3	17	M6×0.75	5	—	10.8	7.88	—	35	15	19	70	97	11.5	12.43	UCFU 205	UC 205	FU 205
15	21	M6×0.75	6	—	17.2	11.5	—	29	13	17	80	110	16	16	UCFU305	UC305	FU305
17.5	17	—	—	38.1	10.8	7.88	E205	35	15	19	70	97	11.5	12.43	UELFU205	UEL205	FU205
16.7	21	—	—	42.8	17.2	11.5	E305	29	13	17	80	110	16	16	UELFU305	UEL305	FU305
15.9	19	M6×0.75	5	—	15	11.2	—	38	16	20	82.5	110	11.5	12.43	UCFU 206	UC 206	FU 206
17	23	M6×0.75	6	—	20.8	15.2	—	32	15	18	95	125	16	16	UCFU 306	UC 306	FU 306
18.3	19	—	—	44.5	15	11.2	E206	38	16	20	82.5	110	11.5	12.43	UELFU206	UEL206	FU206
17.5	23	—	—	50	20.8	15.2	E306	32	15	18	95	125	16	16	UELFU306	UEL306	FU306
17.5	20	M8×1	7	—	19.8	15.2	—	38	17	21	92	119	13	14.93	UCFU 207	UC 207	FU 207
19	25	M8×1	8	—	25.8	19.2	—	36	16	20	100	135	19	19	UCFU 307	UC 307	FU 307
18.8	20	—	—	55.6	19.8	15.2	E207	38	17	21	92	119	13	14.93	UELFU207	UEL207	FU207
18.3	25	—	—	55	25.8	19.2	E307	36	16	20	100	135	19	19	UELFU307	UEL307	FU307
19	21	M8×1	8	—	22.8	18.2	—	43	17	24	101.5	132	13	14.93	UCFU 208	UC 208	FU 208
19	27	M10×1.25	10	—	31.2	24	—	40	17	23	112	150	19	19	UCFU 308	UC 308	FU 308
21.4	21	—	—	60.3	22.8	18.2	E208	43	17	24	101.5	132	13	14.93	UELFU208	UEL208	FU208
19.8	27	—	—	63.5	31.2	24	E308	40	17	23	112	150	19	19	UELFU308	UEL308	FU308
19	22	M8×1	8	—	24.5	20.8	—	45	18	24	105	139	13	16.93	UCFU 209	UC 209	FU 209
22	30	M10×1.25	10	—	40.8	31.8	—	44	18	25	125	160	19	19	UCFU 309	UC 309	FU 309
21.4	22	—	—	63.5	24.5	20.8	E209	45	18	24	105	139	13	16.93	UELFU209	UEL209	FU209
19.8	30	—	—	70	40.8	31.8	E309	44	18	25	125	160	19	19	UELFU309	UEL309	FU309
19	24	M10×1.25	10	—	27	23.2	—	48	20	28	111	145	17	19.02	UCFU 210	UC 210	FU210
22	32	M12×1.5	12	—	47.5	37.8	—	48	19	28	132	175	23	23	UCFU 310	UC 310	FU310
24.6	24	—	—	69.9	27	23.2	E210	48	20	28	111	145	17	19.02	UELFU210	UEL210	FU210
24.6	32	—	—	76.2	47.5	37.8	E310	48	19	28	132	175	23	23	UELFU310	UEL310	FU310
22.2	25	M10×1.25	10	—	33.5	29.2	—	51	21	31	130	164	17	19.02	UCFU211	UC211	FU211
25	34	M12×1.5	12	—	55	44.8	—	52	20	30	140	185	23	23	UCFU311	UC311	FU311
27.8	25	—	—	76.2	33.5	29.2	E211	51	21	31	130	164	17	19.02	UELFU 211	UEL211	FU211
27.8	34	—	—	83	55	44.8	E311	52	20	30	140	185	23	23	UELFU311	UEL311	FU311
25.4	27	M10×1.25	10	—	36.8	32.8	—	60	21	34	143	177	17	19.02	UCFU212	UC212	FU212
26	36	M12×1.5	12	—	62.8	51.8	—	56	22	33	150	195	23	23	UCFU312	UC312	FU312
31	27	—	—	84.2	36.8	32.8	E212	60	21	34	143	177	17	19.02	UELFU212	UEL212	FU212
30.95	36	—	—	89	62.8	51.8	E312	56	22	33	150	195	23	23	UELFU312	UEL312	FU312
30	38	M12×1.5	12	—	72.2	60.5	—	58	25	33	166	208	23	23	UCFU313	UC313	FU313
34.1	28	—	—	86	44	40	E213	52	24	35	150	188	17	19.02	UELFU213	UEL213	FU213
32.55	38	—	—	97	72.2	60.5	E313	58	25	33	166	208	23	23	UELFU 313	UEL313	FU313
30.2	29	M12×1.5	12	—	46.8	45	—	54	24	35	152	193	17	19.93	UCFU214	UC214	FU214
33	40	M12×1.5	12	—	80.2	68	—	61	28	36	178	226	25	25	UCFU314	UC314	FU314
34.1	29	—	—	90	46.8	45	E214	54	24	35	152	193	17	19.93	UELFU214	UEL214	FU214
34.15	40	—	—	102	80.2	68	E314	61	28	36	178	226	25	25	UELFU314	UEL314	FU314
33.3	30	M12×1.5	12	—	50.8	49.5	—	58	24	38	152	198	17	24.52	UCFU215	UC215	FU215
32	42	M14×1.5	14	—	87.2	76.8	—	66	30	39	184	236	25	25	UCFU315	UC315	FU315
37.3	30	—	—	102	50.8	49.5	E215	58	24	38	152	198	17	24.52	UELFU215	UEL215	FU215
37.3	42	—	—	113	87.2	76.8	E315	66	30	39	184	236	25	25	UELFU315	UEL315	FU315
33.3	33	M12×1.5	12	—	55	54.2	—	65	24	34	166	213	21	24.52	UCFU216	UC216	FU216
34	44	M14×1.5	14	—	94.5	86.5	—	68	32	41	196	256	31	31	UCFU316	UC316	FU316
40.5	44	—	—	119	94.5	86.5	E316	68	32	41	196	256	31	31	UELFU316	UEL316	FU316
34.1	35	M12×1.5	12	—	64	63.8	—	75	26	36	172	220	21	24.52	UCFU 217	UC217	FU217
40	46	M16×1.5	16	—	102	96.5	—	74	32	44	204	260	31	31	UCFU317	UC317	FU317
42.05	46	—	—	127	102	96.5	E317	74	32	44	204	260	31	31	UELFU317	UEL317	FU317
39.7	37	M12×1.5	12	—	73.8	71.5	—	75	27	42	187	240	21	24.52	UCFU218	UC218	FU218
40	48	M16×1.5	16	—	110	108	—	76	36	44	216	280	35	35	UCFU 318	UC318	FU318
43.65	48	—	—	133	110	108	E318	76	30	44	216	280	35	35	UELFU318	UEL318	FU318
41	50	M16×1.5	16	—	120	122	—	94	30	59	228	290	35	35	UCFU 319	UC319	FU319
38.9	50	—	—	140	120	122	E319	94	30	59	228	290	35	35	UELFU319	UEL319	FU319
42	51	M12×1.5	12	—	95	92	—	80	29	44	210	270	25	28.52	UCFU220	UC220	FU220
42	54	M18×1.5	18	—	132	140	—	94	32	59	242	310	38	38	UCFU320	UC320	FU320
50	54	—	—	146	132	140	E320	94	32	59	242	310	38	38	UELFU320	UEL320	FU320
44	56	M18×1.5	18	—	142	152	—	94	32	59	242	310	38	38	UCFU321	UC321	FU321
45	60	M18×1.5	18	—	158	178	—	96	35	60	266	340	41	41	UCFU322	UC322	FU322
51	64	M18×1.5	18	—	175	208	—	110	40	65	290	370	41	41	UCFU324	UC324	FU324
54	68	M20×1.5	20	—	195	242	—	115	45	65	320	410	41	41	UCFU326	UC326	FU326
59	72	M20×1.5	20	—	212	272	—	125	55	75	350	450	41	41	UCFU328	UC328	FU328

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm							带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	A2	J	L(max)	N(min)	N(max)	UCFU、UELFU	UC型、UEL型	FU型
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	54	78	10.5	12.43	UCFU 201	UC 201	FU 203
13.9	14	—	—	28.6	7.35	4.78	E201	32	13	17	54	78	11.5	11.5	UELFU201	UEL201	FU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	54	78	10.5	12.43	UCFU 202	UC 202	FU 203
13.9	14	—	—	28.6	7.35	4.78	E202	32	13	17	54	78	11.5	11.5	UELFU202	UEL202	FU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	54	78	10.5	12.43	UCFU 203	UC 203	FU 203
13.9	14	—	—	28.6	7.35	4.78	E203	32	13	17	54	78	11.5	11.5	UELFU203	UEL203	FU203
12.7	17	M6×0.75	5	—	9.88	6.65	—	34	15	19	63.5	88	10.5	12.43	UCFU 204	UC 204	FU 204
17.1	17	—	—	33.3	9.88	6.65	E204	34	15	19	63.5	88	11.5	11.5	UELFU204	UEL204	FU204
14.3	17	M6×0.75	5	—	10.8	7.88	—	35	15	19	70	97	11.5	12.43	UCFU 205	UC 205	FU 205
15	21	M6×0.75	6	—	17.2	11.5	—	29	13	17	80	110	16	16	UCFU305	UC305	FU305
17.5	17	—	—	38.1	10.8	7.88	E205	35	15	19	70	97	11.5	12.43	UELFU205	UEL205	FU205
16.7	21	—	—	42.8	17.2	11.5	E305	29	13	17	80	110	16	16	UELFU305	UEL305	FU305
15.9	19	M6×0.75	5	—	15	11.2	—	38	16	20	82.5	110	11.5	12.43	UCFU 206	UC 206	FU 206
17	23	M6×0.75	6	—	20.8	15.2	—	32	15	18	95	125	16	16	UCFU 306	UC 306	FU 306
18.3	19	—	—	44.5	15	11.2	E206	38	16	20	82.5	110	11.5	12.43	UELFU206	UEL206	FU206
17.5	23	—	—	50	20.8	15.2	E306	32	15	18	95	125	16	16	UELFU306	UEL306	FU306
17.5	20	M8×1	7	—	19.8	15.2	—	38	17	21	92	119	13	14.93	UCFU 207	UC 207	FU 207
19	25	M8×1	8	—	25.8	19.2	—	36	16	20	100	135	19	19	UCFU 307	UC 307	FU 307
18.8	20	—	—	55.6	19.8	15.2	E207	38	17	21	92	119	13	14.93	UELFU207	UEL207	FU207
18.3	25	—	—	55	25.8	19.2	E307	36	16	20	100	135	19	19	UELFU307	UEL307	FU307
19	21	M8×1	8	—	22.8	18.2	—	43	17	24	101.5	132	13	14.93	UCFU 208	UC 208	FU 208
19	27	M10×1.25	10	—	31.2	24	—	40	17	23	112	150	19	19	UCFU 308	UC 308	FU 308
21.4	21	—	—	60.3	22.8	18.2	E208	43	17	24	101.5	132	13	14.93	UELFU208	UEL208	FU208
19.8	27	—	—	63.5	31.2	24	E308	40	17	23	112	150	19	19	UELFU308	UEL308	FU308
19	22	M8×1	8	—	24.5	20.8	—	45	18	24	105	139	13	16.93	UCFU 209	UC 209	FU 209
22	30	M10×1.25	10	—	40.8	31.8	—	44	18	25	125	160	19	19	UCFU 309	UC 309	FU 309
21.4	22	—	—	63.5	24.5	20.8	E209	45	18	24	105	139	13	16.93	UELFU209	UEL209	FU209
19.8	30	—	—	70	40.8	31.8	E309	44	18	25	125	160	19	19	UELFU309	UEL309	FU309
19	24	M10×1.25	10	—	27	23.2	—	48	20	28	111	145	17	19.02	UCFU 210	UC 210	FU210
22	32	M12×1.5	12	—	47.5	37.8	—	48	19	28	132	175	23	23	UCFU 310	UC 310	FU310
24.6	24	—	—	69.9	27	23.2	E210	48	20	28	111	145	17	19.02	UELFU210	UEL210	FU210
24.6	32	—	—	76.2	47.5	37.8	E310	48	19	28	132	175	23	23	UELFU310	UEL310	FU310
22.2	25	M10×1.25	10	—	33.5	29.2	—	51	21	31	130	164	17	19.02	UCFU211	UC211	FU211
25	34	M12×1.5	12	—	55	44.8	—	52	20	30	140	185	23	23	UCFU311	UC311	FU311
27.8	25	—	—	76.2	33.5	29.2	E211	51	21	31	130	164	17	19.02	UELFU 211	UEL211	FU211
27.8	34	—	—	83	55	44.8	E311	52	20	30	140	185	23	23	UELFU311	UEL311	FU311
25.4	27	M10×1.25	10	—	36.8	32.8	—	60	21	34	143	177	17	19.02	UCFU212	UC212	FU212
26	36	M12×1.5	12	—	62.8	51.8	—	56	22	33	150	195	23	23	UCFU312	UC312	FU312
31	27	—	—	84.2	36.8	32.8	E212	60	21	34	143	177	17	19.02	UELFU212	UEL212	FU212
30.95	36	—	—	89	62.8	51.8	E312	56	22	33	150	195	23	23	UELFU312	UEL312	FU312
30	38	M12×1.5	12	—	72.2	60.5	—	58	25	33	166	208	23	23	UCFU313	UC313	FU313
34.1	28	—	—	86	44	40	E213	52	24	35	150	188	17	19.02	UELFU213	UEL213	FU213
32.55	38	—	—	97	72.2	60.5	E313	58	25	33	166	208	23	23	UELFU 313	UEL313	FU313
30.2	29	M12×1.5	12	—	46.8	45	—	54	24	35	152	193	17	19.93	UCFU214	UC214	FU214
33	40	M12×1.5	12	—	80.2	68	—	61	28	36	178	226	25	25	UCFU314	UC314	FU314
34.1	29	—	—	90	46.8	45	E214	54	24	35	152	193	17	19.93	UELFU214	UEL214	FU214
34.15	40	—	—	102	80.2	68	E314	61	28	36	178	226	25	25	UELFU314	UEL314	FU314
33.3	30	M12×1.5	12	—	50.8	49.5	—	58	24	38	152	198	17	24.52	UCFU215	UC215	FU215
32	42	M14×1.5	14	—	87.2	76.8	—	66	30	39	184	236	25	25	UCFU315	UC315	FU315
37.3	30	—	—	102	50.8	49.5	E215	58	24	38	152	198	17	24.52	UELFU215	UEL215	FU215
37.3	42	—	—	113	87.2	76.8	E315	66	30	39	184	236	25	25	UELFU315	UEL315	FU315
33.3	33	M12×1.5	12	—	55	54.2	—	65	24	34	166	213	21	24.52	UCFU216	UC216	FU216
34	44	M14×1.5	14	—	94.5	86.5	—	68	32	41	196	256	31	31	UCFU316	UC316	FU316
40.5	44	—	—	119	94.5	86.5	E316	68	32	41	196	256	31	31	UELFU316	UEL316	FU316
34.1	35	M12×1.5	12	—	64	63.8	—	75	26	36	172	220	21	24.52	UCFU 217	UC217	FU217
40	46	M16×1.5	16	—	102	96.5	—	74	32	44	204	260	31	31	UCFU317	UC317	FU317
42.05	46	—	—	127	102	96.5	E317	74	32	44	204	260	31	31	UELFU317	UEL317	FU317
39.7	37	M12×1.5	12	—	73.8	71.5	—	75	27	42	187	240	21	24.52	UCFU218	UC218	FU218
40	48	M16×1.5	16	—	110	108	—	76	36	44	216	280	35	35	UCFU 318	UC318	FU318
43.65	48	—	—	133	110	108	E318	76	30	44	216	280	35	35	UELFU318	UEL318	FU318
41	50	M16×1.5	16	—	120	122	—	94	30	59	228	290	35	35	UCFU 319	UC319	FU319
38.9	50	—	—	140	120	122	E319	94	30	59	228	290	35	35	UELFU319	UEL319	FU319
42	51	M12×1.5	12	—	95	92	—	80	29	44	210	270	25	28.52	UCFU220	UC220	FU220
42	54	M18×1.5	18	—	132	140	—	94	32	59	242	310	38	38	UCFU320	UC320	FU320
50	54	—	—	146	132	140	E320	94	32	59	242	310	38	38	UELFU320	UEL320	FU320
44	56	M18×1.5	18	—	142	152	—	94	32	59	242	310	38	38	UCFU321	UC321	FU321
45	60	M18×1.5	18	—	158	178	—	96	35	60	266	340	41	41	UCFU322	UC322	FU322
51	64	M18×1.5	18	—	175	208	—	110	40	65	290	370	41	41	UCFU324	UC324	FU324
54	68	M20×1.5	20	—	195	242	—	115	45	65	320	410	41	41	UCFU326	UC326	FU326
59	72	M20×1.5	20	—	212	272	—	125	55	75	350	450	41	41	UCFU328	UC328	FU328

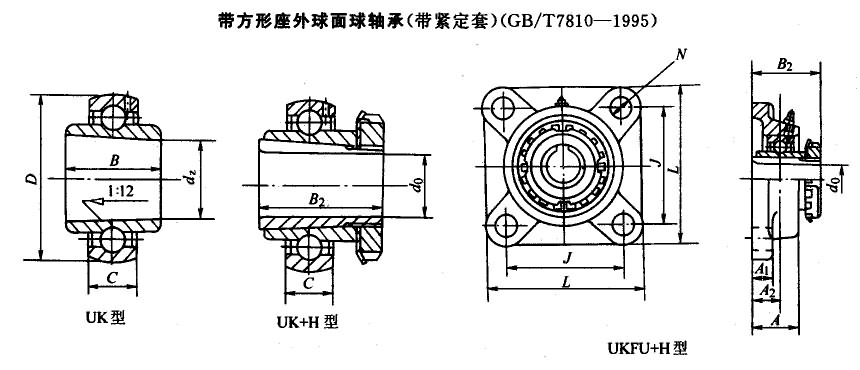

带方形座外球面球轴承(带紧定套)

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
95	200	85
100	215	90
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm				配用件代号		基本额定载荷/kN		座尺寸/mm							带座轴承代号	轴承代号	座代号
B2	B(min)	B(max)	C	轴承	紧定套	Cr	C0r	A(max)	A1(max)	A2	J	L(max)	N(min)	N(max)	UKFU+H型	UK+H型	FU型
35	15	27	17	UK205	H2305	10.8	7.88	35	15	19	70	97	11.5	12.43	UKFU205+H2305	UK205+H2305	FU205
35	21	27	21	UK305	H2305	17.2	11.5	29	13	16	80	110	16	16	UKFU305+H2305	UK305+H2305	FU305
38	16	30	19	UK206	H2306	15	11.2	38	16	20	82.5	110	11.5	12.43	UKFU206+H2306	UK206+H2306	FU206
38	23	30	23	UK306	H2306	20.8	15.2	32	15	18	95	125	16	16	UKFU306+H2306	UK306+H2306	FU306
43	17	34	20	UK207	H2307	19.8	15.2	38	17	21	92	119	13	14.93	UKFU207+H2307	UK207+H2307	FU207
43	26	34	25	UK307	H2307	25.8	19.2	36	16	20	100	135	19	19	UKFU307+H2307	UK307+H2307	FU307
46	18	36	21	UK208	H2308	22.8	18.2	43	17	24	101.5	132	13	14.93	UKFU208+H2308	UK208+H2308	FU208
46	26	36	27	UK308	H2308	31.2	24	40	17	23	112	150	19	19	UKFU308+H2308	UK308+H2308	FU308
50	19	39	22	UK209	H2309	24.5	20.8	45	18	24	105	139	13	16.93	UKFU209+H2309	UK209+H2309	FU209
50	28	39	30	UK309	H2309	40.8	31.8	44	18	25	125	160	19	19	UKFU309+H2309	UK309+H2309	FU309
55	20	43	24	UK210	H2310	27	23.2	48	20	28	111	145	17	19.02	UKFU210+H2310	UK210+H2310	FU210
55	30	43	32	UK310	H2310	47.5	37.8	48	19	28	132	175	23	23	UKFU310+H2310	UK310+H2310	FU310
59	21	47	25	UK211	H2311	33.5	29.2	51	21	31	130	164	17	19.02	UKFU211+H2311	UK211+H2311	FU211
59	33	47	34	UK311	H2311	55	44.8	52	20	30	140	185	23	23	UKFU311+H2311	UK311+H2311	FU311
62	22	49	27	UK212	H2312	36.8	32.8	60	21	34	143	177	17	19.02	UKFU212+H2312	UK212+H2312	FU212
62	34	49	36	UK312	H2312	62.8	51.8	56	22	33	150	195	23	23	UKFU312+H2312	UK312+H2312	FU312
65	23	51	28	UK213	H2313	44	40	52	24	34	149.5	189	17	19.02	UKFU213+H2313	UK213+H2313	FU213
65	36	51	38	UK313	H2313	72.2	60.5	58	22	33	166	208	23	23	UKFU313+H2313	UK313+H2313	FU313
73	25	58	30	UK215	H2315	50.8	49.5	58	24	35	159	202	17	24.52	UKFU215+H2315	UK215+H2315	FU215
73	40	58	42	UK315	H2315	87.2	76.8	66	25	39	184	236	25	25	UKFU315+H2315	UK315+H2315	FU315
78	26	61	33	UK216	H2316	55	54.2	65	24	35	165	213	21	24.52	UKFU216+H2316	UK216+H2316	FU216
78	42	61	44	UK316	H2316	94.5	86.5	68	27	38	196	250	31	31	UKFU316+H2316	UK316+H2316	FU316
82	28	64	35	UK217	H2317	64	63.8	75	26	36	175	222	21	24.52	UKFU217+H2317	UK217+H2317	FU217
82	45	64	46	UK317	H2317	102	96.5	74	27	44	204	260	31	31	UKFU317+H2317	UK317+H2317	FU317
90	49	71	50	UK319	H2319	120	122	76	30	44	216	280	35	35	UKFU318+H2318	UK318+H2318	FU318
97	51	77	54	UK320	H2320	132	140	94	30	59	228	290	35	35	UKFU319+H2319	UK319+H2319	FU319
97	51	77	54	UK320	H2320	132	140	94	32	59	242	310	38	38	UKFU320+H2320	UK320+H2320	FU320
105	56	84	60	UK322	H2322	158	178	96	35	60	266	340	41	41	UKFU322+H2322	UK322+H2322	FU322
112	60	90	64	UK324	H2324	175	208	110	40	65	290	370	41	41	UKFU324+H2324	UK324+H2324	FU324
121	65	98	68	UK326	H2326	195	242	115	45	65	320	410	41	41	UKFU326+H2326	UK326+H2326	FU326
131	70	107	72	UK328	H2328	212	272	125	55	75	350	450	41	41	UKFU328+H2328	UK328+H2328	FU328

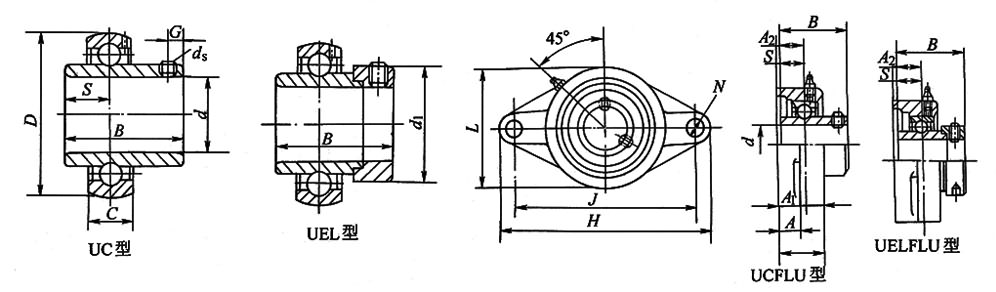

带菱形座外球面球轴承(带顶丝、带偏心套)

轴承尺寸/mm
d	D	B

12	40	27.4
12	40	37.3
15	40	27.4
15	40	37.3
17	40	27.4
17	40	37.3
20	47	31
20	47	43.7
25	52	34.1
25	62	38
25	52	44.4
25	62	46.8
30	62	38.1
30	72	43
30	62	48.4
30	72	50
35	72	42.9
35	80	48
35	72	51.1
35	80	51.6
40	80	49.2
41	90	52
42	80	56.3
43	90	57.1
45	85	49.2
45	100	57
45	85	56.3
45	100	58.7
50	90	51.6
50	110	61
50	90	62.7
50	110	66.6
55	100	55.6
55	120	66
55	100	71.4
55	120	73
60	110	65.1
60	130	71
60	110	77.8
60	130	79.4
65	140	75
65	140	85.7
70	150	78
70	150	92.1
75	160	82
75	160	100
80	170	86
80	170	106.4
85	180	96
85	180	109.5
90	190	96
90	190	115.9
95	200	103
95	200	122.3
100	215	108
100	215	128.6
105	225	112
110	240	117
120	260	126
130	280	135
140	300	145

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm								带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	A2	H(max)	J	L(max)	N(min)	N(max)	①	UC型、UEL型	FLU型
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU201	UC201	FLU203
13.9	14	—	—	28.6	7.35	4.78	E201	32	13	17	99	76.5	61	10.5	12.43	UELFLU201	UEL201	FLU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU202	UC202	FLU203
13.9	14	—	—	28.6	7.35	4.78	E202	32	13	17	99	76.5	61	10.5	12.43	UELFLU202	UEL202	FLU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU203	UC203	FLU203
13.9	14	—	—	28.6	7.35	4.78	E203	32	13	17	99	76.5	61	10.5	12.43	UELFLU203	UEL203	FLU203
12.7	17	M6×0.75	5	—	9.88	6.65	—	34	15	19	113	90	62	10.5	12.43	UCFLU204	UC204	FLU204
17.1	17	—	—	33.3	9.88	6.65	E204	34	15	19	113	90	62	10.5	12.43	UELFLU204	UEL204	FLU204
14.3	17	M6×0.75	5	—	10.8	7.88	—	35	15	19	125	90	70	11.5	12.43	UCFLU205	UC205	FLU205
15	21	M6×0.75	6	—	17.2	11.5	—	29	13	16	150	113	80	19	19	UCFLU305	UC305	FLU305
17.5	17	—	—	38.1	10.8	7.88	E205	35	15	19	125	99	70	11.5	12.43	UELFLU205	UEL205	FLU205
16.7	21	—	—	42.8	17.2	11.5	E305	29	13	16	150	113	80	19	19	UELFLU305	UEL305	FLU305
15.9	19	M6×0.75	5	—	15	11.2	—	38	16	20	142	116.5	83	11.5	12.43	UCFLU206	UC206	FLU206
17	23	M6×0.75	6	—	20.8	15.2	—	32	15	18	180	134	90	23	23	UCFLU306	UC306	FLU306
18.3	19	—	—	44.5	15	11.2	E206	38	16	20	142	116.5	83	11.5	12.43	UELFLU206	UEL206	FLU206
17.5	23	—	—	50	20.8	15.2	E306	32	15	18	180	134	90	23	23	UELFLU306	UEL306	FLU306
17.5	20	M8×1	7	—	19.8	15.2	—	38	17	21	156	130	96	13	14.93	UCFLU207	UC207	FLU207
19	25	M8×1	8	—	25.8	19.2	—	36	16	20	185	141	100	23	23	UCFLU307	UC307	FLU307
18.8	20	—	—	55.6	19.8	15.2	E207	38	17	21	156	130	96	13	14.93	UELFLU207	UEL207	FLU207
18.3	25	—	—	55	25.8	19.2	E307	36	16	20	185	141	100	23	23	UELFLU307	UEL307	FLU307
19	21	M8×1	8	—	22.8	18.2	—	43	17	24	172	143.5	105	13	14.93	UCFLU208	UC208	FLU208
19	27	M10×1.25	10	—	31.2	24	—	40	17	23	200	158	112	23	23	UCFLU308	UC308	FLU308
21.4	21	—	—	60.3	22.8	18.2	E208	43	17	24	172	143.5	105	13	14.93	UELFLU208	UEL208	FLU208
19.8	27	—	—	63.5	31.2	24	E308	40	17	23	200	158	112	23	23	UELFLU308	UEL308	FLU308
19	22	M8×1	8	—	24.5	20.8	—	45	18	24	180	148.5	112	13	16.93	UCFLU209	UC209	FLU209
22	30	M10×1.25	10	—	40.8	31.8	—	44	18	25	230	177	125	25	25	UCFLU309	UC309	FLU309
21.4	22	—	—	63.5	24.5	20.8	E209	45	18	24	180	148.5	112	13	16.93	UELFLU209	UEL209	FLU209
19.8	30	—	—	70	40.8	31.8	E309	44	18	25	230	177	125	25	25	UELFLU309	UEL309	FLU309
19	24	M10×1.25	10	—	27	23.2	—	48	20	28	190	157	117	17	19.02	UCFLU210	UC210	FLU210
22	32	M12×1.5	12	—	47.5	37.8	—	48	19	28	240	187	140	17	25	UCFLU310	UC310	FLU310
24.6	24	—	—	69.9	27	23.2	E210	48	20	28	190	157	117	19.02	19.02	UELFLU210	UEL210	FLU210
24.6	32	—	—	76.2	47.5	37.8	E310	48	19	28	240	187	140	25	25	UELFLU310	UEL310	FLU310
22.2	25	M10×1.25	10	—	33.5	29.2	—	51	21	31	222	184	134	17	19.02	UCFLU211	UC211	FLU211
25	34	M12×1.5	12	—	55	44.8	—	52	20	30	250	198	150	25	25	UCFLU311	UC311	FLU311
27.8	25	—	—	76.2	33.5	29.2	E211	51	21	31	222	184	134	17	19.02	UELFLU211	UEL211	FLU211
27.8	34	—	—	83	55	44.8	E311	52	20	30	250	198	150	25	25	UELFLU311	UEL 311	FLU 311
25.4	27	M10×1.25	10	—	36.8	32.8	—	60	21	34	238	202	142	17	19.02	UCFLU212	UC212	FLU212
26	36	M12×1.5	12	—	62.8	51.8	—	56	22	33	270	212	160	31	31	UCFLU 312	UC312	FLU312
31	27	—	—	84.2	36.8	32.8	E212	60	21	34	238	202	142	17	19.02	UELFLU212	UEL212	FLU212
30.95	36	—	—	89	62.8	51.8	E312	56	22	33	270	212	160	31	31	UELFLU312	UEL312	FLU312
30	38	M12×1.5	12	—	72.2	60.5	—	58	25	33	295	240	175	31	31	UCFLU313	UC313	FLU 313
32.55	38	—	—	97	72.2	60.5	E313	58	25	33	295	240	175	31	31	UELFLU313	UEL313	FLU313
33	40	M12×1.5	12	—	80.2	68	—	61	28	36	315	250	185	35	35	UCFLU314	UC314	FLU314
34.15	40	—	—	102	80.2	68	E314	61	28	36	315	250	185	35	35	UELFLU314	UEL314	FLU314
32	42	M14×1.5	14	—	87.2	76.8	—	66	30	39	320	260	195	35	35	UCFLU315	UC315	FLU315
37.3	42	—	—	113	87.2	76.8	E315	66	30	39	320	260	195	35	35	UELFLU 315	UEL315	FLU315
34	44	M14×1.5	14	—	94.5	86.5	—	68	32	38	355	285	210	38	38	UCFLU316	UC316	FLU316
40.5	44	—	—	119	94.5	86.5	E316	68	32	38	355	285	210	38	38	UELFLU316	UEL316	FLU316
40	46	M16×1.5	16	—	102	96.5	—	74	32	44	370	300	220	38	38	UCFLU317	UC317	FLU317
42.05	46	—	—	127	102	96.5	E317	74	32	44	370	300	220	38	38	UELFLU317	UEL317	FLU317
40	48	M16×1.5	16	—	110	108	—	76	36	44	385	315	235	38	38	UCFLU318	UC318	FLU318
43.65	48	—	—	133	110	108	E318	76	36	44	385	315	235	38	38	UELFLU318	UEL318	FLU318
41	50	M16×1.5	16	—	120	122	—	94	40	59	405	330	250	41	41	UCFLU319	UC319	FLU319
38.9	50	—	—	140	120	122	E319	94	40	59	405	330	250	41	41	UELFLU 319	UEL319	FLU319
42	54	M18×1.5	18	—	132	140	—	94	40	59	440	360	270	44	44	UCFLU320	UC320	FLU320
50	54	—	—	146	132	140	E320	94	40	59	440	360	270	44	44	UELFLU320	UEL320	FLU320
44	56	M18×1.5	18	—	142	152	—	94	40	59	440	360	270	44	44	UCFLU321	UC321	FLU321
46	60	M18×1.5	18	—	158	178	—	96	42	60	470	390	300	44	44	UCFLU322	UC322	FLU322
51	64	M18×1.5	18	—	175	208	—	110	48	65	520	430	330	47	47	UCFLU324	UC324	FLU324
54	68	M20×1.5	20	—	195	242	—	115	50	65	550	460	360	47	47	UCFLU326	UC326	FLU326
59	72	M20×1.5	20	—	212	272	—	125	60	75	600	500	400	51	51	UCFLU328	UC328	FLU328

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm								带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	A2	H(max)	J	L(max)	N(min)	N(max)	①	UC型、UEL型	FLU型
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU201	UC201	FLU203
13.9	14	—	—	28.6	7.35	4.78	E201	32	13	17	99	76.5	61	10.5	12.43	UELFLU201	UEL201	FLU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU202	UC202	FLU203
13.9	14	—	—	28.6	7.35	4.78	E202	32	13	17	99	76.5	61	10.5	12.43	UELFLU202	UEL202	FLU203
11.5	14	M6×0.75	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU203	UC203	FLU203
13.9	14	—	—	28.6	7.35	4.78	E203	32	13	17	99	76.5	61	10.5	12.43	UELFLU203	UEL203	FLU203
12.7	17	M6×0.75	5	—	9.88	6.65	—	34	15	19	113	90	62	10.5	12.43	UCFLU204	UC204	FLU204
17.1	17	—	—	33.3	9.88	6.65	E204	34	15	19	113	90	62	10.5	12.43	UELFLU204	UEL204	FLU204
14.3	17	M6×0.75	5	—	10.8	7.88	—	35	15	19	125	90	70	11.5	12.43	UCFLU205	UC205	FLU205
15	21	M6×0.75	6	—	17.2	11.5	—	29	13	16	150	113	80	19	19	UCFLU305	UC305	FLU305
17.5	17	—	—	38.1	10.8	7.88	E205	35	15	19	125	99	70	11.5	12.43	UELFLU205	UEL205	FLU205
16.7	21	—	—	42.8	17.2	11.5	E305	29	13	16	150	113	80	19	19	UELFLU305	UEL305	FLU305
15.9	19	M6×0.75	5	—	15	11.2	—	38	16	20	142	116.5	83	11.5	12.43	UCFLU206	UC206	FLU206
17	23	M6×0.75	6	—	20.8	15.2	—	32	15	18	180	134	90	23	23	UCFLU306	UC306	FLU306
18.3	19	—	—	44.5	15	11.2	E206	38	16	20	142	116.5	83	11.5	12.43	UELFLU206	UEL206	FLU206
17.5	23	—	—	50	20.8	15.2	E306	32	15	18	180	134	90	23	23	UELFLU306	UEL306	FLU306
17.5	20	M8×1	7	—	19.8	15.2	—	38	17	21	156	130	96	13	14.93	UCFLU207	UC207	FLU207
19	25	M8×1	8	—	25.8	19.2	—	36	16	20	185	141	100	23	23	UCFLU307	UC307	FLU307
18.8	20	—	—	55.6	19.8	15.2	E207	38	17	21	156	130	96	13	14.93	UELFLU207	UEL207	FLU207
18.3	25	—	—	55	25.8	19.2	E307	36	16	20	185	141	100	23	23	UELFLU307	UEL307	FLU307
19	21	M8×1	8	—	22.8	18.2	—	43	17	24	172	143.5	105	13	14.93	UCFLU208	UC208	FLU208
19	27	M10×1.25	10	—	31.2	24	—	40	17	23	200	158	112	23	23	UCFLU308	UC308	FLU308
21.4	21	—	—	60.3	22.8	18.2	E208	43	17	24	172	143.5	105	13	14.93	UELFLU208	UEL208	FLU208
19.8	27	—	—	63.5	31.2	24	E308	40	17	23	200	158	112	23	23	UELFLU308	UEL308	FLU308
19	22	M8×1	8	—	24.5	20.8	—	45	18	24	180	148.5	112	13	16.93	UCFLU209	UC209	FLU209
22	30	M10×1.25	10	—	40.8	31.8	—	44	18	25	230	177	125	25	25	UCFLU309	UC309	FLU309
21.4	22	—	—	63.5	24.5	20.8	E209	45	18	24	180	148.5	112	13	16.93	UELFLU209	UEL209	FLU209
19.8	30	—	—	70	40.8	31.8	E309	44	18	25	230	177	125	25	25	UELFLU309	UEL309	FLU309
19	24	M10×1.25	10	—	27	23.2	—	48	20	28	190	157	117	17	19.02	UCFLU210	UC210	FLU210
22	32	M12×1.5	12	—	47.5	37.8	—	48	19	28	240	187	140	17	25	UCFLU310	UC310	FLU310
24.6	24	—	—	69.9	27	23.2	E210	48	20	28	190	157	117	19.02	19.02	UELFLU210	UEL210	FLU210
24.6	32	—	—	76.2	47.5	37.8	E310	48	19	28	240	187	140	25	25	UELFLU310	UEL310	FLU310
22.2	25	M10×1.25	10	—	33.5	29.2	—	51	21	31	222	184	134	17	19.02	UCFLU211	UC211	FLU211
25	34	M12×1.5	12	—	55	44.8	—	52	20	30	250	198	150	25	25	UCFLU311	UC311	FLU311
27.8	25	—	—	76.2	33.5	29.2	E211	51	21	31	222	184	134	17	19.02	UELFLU211	UEL211	FLU211
27.8	34	—	—	83	55	44.8	E311	52	20	30	250	198	150	25	25	UELFLU311	UEL 311	FLU 311
25.4	27	M10×1.25	10	—	36.8	32.8	—	60	21	34	238	202	142	17	19.02	UCFLU212	UC212	FLU212
26	36	M12×1.5	12	—	62.8	51.8	—	56	22	33	270	212	160	31	31	UCFLU 312	UC312	FLU312
31	27	—	—	84.2	36.8	32.8	E212	60	21	34	238	202	142	17	19.02	UELFLU212	UEL212	FLU212
30.95	36	—	—	89	62.8	51.8	E312	56	22	33	270	212	160	31	31	UELFLU312	UEL312	FLU312
30	38	M12×1.5	12	—	72.2	60.5	—	58	25	33	295	240	175	31	31	UCFLU313	UC313	FLU 313
32.55	38	—	—	97	72.2	60.5	E313	58	25	33	295	240	175	31	31	UELFLU313	UEL313	FLU313
33	40	M12×1.5	12	—	80.2	68	—	61	28	36	315	250	185	35	35	UCFLU314	UC314	FLU314
34.15	40	—	—	102	80.2	68	E314	61	28	36	315	250	185	35	35	UELFLU314	UEL314	FLU314
32	42	M14×1.5	14	—	87.2	76.8	—	66	30	39	320	260	195	35	35	UCFLU315	UC315	FLU315
37.3	42	—	—	113	87.2	76.8	E315	66	30	39	320	260	195	35	35	UELFLU 315	UEL315	FLU315
34	44	M14×1.5	14	—	94.5	86.5	—	68	32	38	355	285	210	38	38	UCFLU316	UC316	FLU316
40.5	44	—	—	119	94.5	86.5	E316	68	32	38	355	285	210	38	38	UELFLU316	UEL316	FLU316
40	46	M16×1.5	16	—	102	96.5	—	74	32	44	370	300	220	38	38	UCFLU317	UC317	FLU317
42.05	46	—	—	127	102	96.5	E317	74	32	44	370	300	220	38	38	UELFLU317	UEL317	FLU317
40	48	M16×1.5	16	—	110	108	—	76	36	44	385	315	235	38	38	UCFLU318	UC318	FLU318
43.65	48	—	—	133	110	108	E318	76	36	44	385	315	235	38	38	UELFLU318	UEL318	FLU318
41	50	M16×1.5	16	—	120	122	—	94	40	59	405	330	250	41	41	UCFLU319	UC319	FLU319
38.9	50	—	—	140	120	122	E319	94	40	59	405	330	250	41	41	UELFLU 319	UEL319	FLU319
42	54	M18×1.5	18	—	132	140	—	94	40	59	440	360	270	44	44	UCFLU320	UC320	FLU320
50	54	—	—	146	132	140	E320	94	40	59	440	360	270	44	44	UELFLU320	UEL320	FLU320
44	56	M18×1.5	18	—	142	152	—	94	40	59	440	360	270	44	44	UCFLU321	UC321	FLU321
46	60	M18×1.5	18	—	158	178	—	96	42	60	470	390	300	44	44	UCFLU322	UC322	FLU322
51	64	M18×1.5	18	—	175	208	—	110	48	65	520	430	330	47	47	UCFLU324	UC324	FLU324
54	68	M20×1.5	20	—	195	242	—	115	50	65	550	460	360	47	47	UCFLU326	UC326	FLU326
59	72	M20×1.5	20	—	212	272	—	125	60	75	600	500	400	51	51	UCFLU328	UC328	FLU328

带菱形座外球面球轴承(带紧定套)

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm				配用件代号		基本额定载荷/kN		座尺寸/mm								带座轴承代号	轴承代号	座代号
B2	B(min)	B(max)	C	轴承	紧定套	Cr	C0r	A(max)	A1(max)	A2	H(max)	J	L(max)	N(min)	N(max)	UKFLU+H型	UK型+H型	FLU型
35	15	27	17	UK205	H23O5	10.8	7.88	35	15	19	125	99	70	11.5	12.43	UKFLU205+H2305	UK205+H2305	FLU205
35	21	27	21	UK305	H23O5	17.2	11.5	29	13	16	150	113	80	19	19	UKFLU305+H2305	UK305+H2305	FLU305
38	16	30	19	UK206	H23O6	15	11.2	38	16	20	142	116.5	83	11.5	12.43	UKFLU206+H2306	UK206+H2305	FLU206
38	23	30	23	UK306	H2306	20.8	15.2	32	15	18	180	134	90	23	23	UKFLU306+H2306	UK306+H2306	FLU306
43	17	34	20	UK207	H2307	19.8	15.2	38	17	21	156	130	96	13	14.93	UKFLU207+H2307	UK207+H2307	FLU207
43	26	34	25	UK307	H2307	25.8	19.2	36	16	20	185	141	100	23	23	UKFLU307+H2307	UK307+H2307	FLU307
46	18	36	21	UK208	H2308	22.8	18.2	43	17	24	172	143.5	105	13	14.93	UKFLU208+H2308	UK208+H2308	FLU208
46	26	36	27	UK308	H2308	31.2	24	40	17	23	200	158	112	23	23	UKFLU308+H2308	UK308+H2308	FLU308
50	19	39	22	UK209	H2309	24.5	20.8	45	18	24	180	148.5	112	12	16.93	UKFLU209+H2309	UK209+H2309	FLU209
55	20	43	24	UK210	H2310	27	23.2	48	20	28	190	157	117	17	19.02	UKFLU210+H2310	UK210+H2310	FLU210
55	30	43	32	UK310	H2310	47.5	37.8	48	19	28	240	187	140	25	25	UKFLU310+H2310	UK310+H2310	FLU310
59	21	47	25	UK211	H2311	33.5	29.2	51	21	31	222	184	134	17	19.02	UKFLU211+H2311	UK211+H2311	FLU211
59	33	47	34	UK311	H2311	55	44.8	52	20	30	250	198	150	25	25	UKFLU311+H2311	UK311+H2311	FLU311
62	22	49	27	UK212	H2312	36.8	32.8	60	21	34	238	202	142	17	19.02	UKFLU212+H2312	UK212+H2312	FLU212
62	34	49	36	UK312	H2312	62.8	51.8	56	20	33	270	212	160	31	31	UKFLU312+H2312	UK312+H2312	FLU312
65	36	51	38	UK313	H2313	72.2	60.5	58	25	33	295	240	175	31	31	UKFLU313+H2313	UK313+H2313	FLU313
73	40	58	42	UK315	H2315	87.2	76.8	66	30	39	320	260	195	35	35	UKFLU315+H2315	UK315+H2315	FLU315
78	42	61	44	UK316	H2316	94.5	86.5	68	32	38	355	285	210	38	38	UKFLU316+H2316	UK316+H2316	FLU316
82	45	64	46	UK317	H2317	102	96.5	74	32	44	370	300	220	38	38	UKFLU317+H2317	UK317+H2317	FLU317
86	47	68	48	UK318	H2318	110	108	76	36	44	385	315	235	38	38	UKFLU318+H2318	UK318+H2318	FLU318
90	49	71	50	UK319	H2319	120	122	94	40	59	405	330	250	41	41	UKFLU319+H2319	UK319+H2319	FLU319
97	51	77	54	UK320	H2320	132	140	94	40	59	440	360	270	44	44	UKFLU320+H2320	UK320+H2320	FLU320
105	56	84	60	UK322	H2322	158	178	96	42	60	470	390	300	44	44	UKFLU322+H2322	UK322+H2322	FLU322
112	60	90	64	UK324	H2324	175	208	110	48	65	520	430	330	47	47	UKFLU324+H2324	UK324+H2324	FLU324
121	65	98	68	UK326	H2326	195	242	115	50	65	550	460	360	47	47	UKFLU326+H2326	UK326+H2326	FLU326
131	70	107	72	UK328	H2328	212	272	125	60	75	600	500	400	51	51	UKFLU328+H2328	UK328+H2328	FLU328

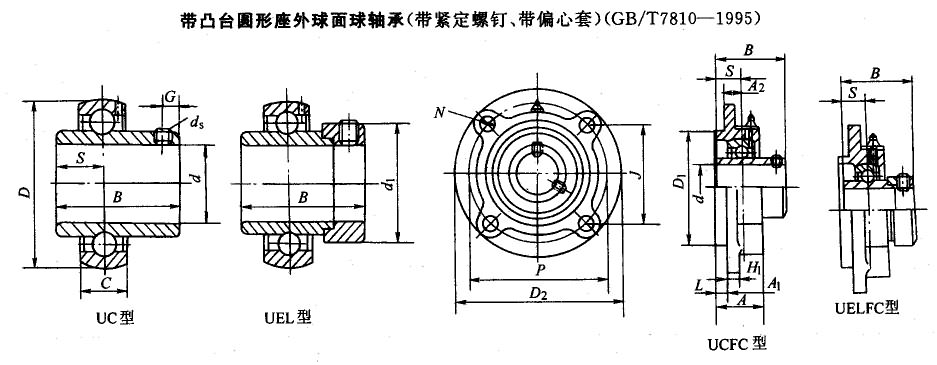

带凸台圆形座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B

12	40	27.4
12	40	37.3
15	40	27.4
15	40	37.3
17	40	27.4
17	40	37.3
20	47	31
20	47	43.7
25	52	34.1
25	52	44.4
30	62	38.1
30	62	48.4
35	72	42.9
35	72	51.1
40	80	49.2
40	80	56.3
45	85	49.2
45	85	56.3
50	90	51.6
50	90	62.7
55	100	55.6
55	100	71.4
60	110	65.1
60	110	77.8
65	120	65.1
65	120	85.7
70	125	74.6
70	125	85.7
75	130	77.8
75	130	92.1
80	140	82.6
85	150	85.7
90	160	96

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm									带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1	A2	D1	D2(max)	H1	J	N(min)	P	①	UC、UEL型	FC型
11.5	14	M6×0.75	4	—	7.35	4.78	—	23	19	9	68	97	6	53	12	75	UCFC201	UC201	FC203
13.9	14	—	—	28.6	7.35	4.78	E201	23	19	9	58	97	6	53	12	75	UELFC201	UEL201	FC203
11.5	14	M6×0.75	4	—	7.35	4.78	—	23	19	9	58	97	6	53	12	75	UCFC202	UC202	FC203
13.9	14	—	—	28.6	7.35	4.78	E202	23	19	9	58	97	6	53	12	75	UELFC202	UEL202	FC203
11.5	14	M6×0.75	4	—	7.35	4.78	—	23	19	9	58	97	6	53	12	75	UCFC203	UC203	FC203
13.9	17	—	—	28.6	7.35	4.78	E203	23	19	9	58	97	6	53	12	75	UELFC203	UEL203	FC203
12.7	17	M6×0.75	5	—	9.88	6.65	—	25.5	20.5	10	62	100	7	55.1	12	78	UCFC204	UC204	FC204
17.1	17	—	—	33.3	9.88	6.65	E204	25.5	20.5	10	62	100	7	55.1	12	78	UELFC204	UEL204	FC204
14.3	17	M6×0.75	5	—	10.8	7.88	—	27	21	10	70	115	7	63.6	12	90	UCFC205	UC205	FC205
17.5	17	—	—	38.1	10.8	7.88	E205	27	21	10	70	115	7	63.6	12	90	UELFC205	UEL205	FC205
15.9	19	M6×0.75	5	—	15	11.2	—	31	23	10	80	125	8	70.7	12	100	UCFC206	UC206	FC206
18.3	19	—	—	44.5	15	11.2	E206	31	23	10	80	125	8	70.7	12	100	UELFC206	UEL206	FC206
17.5	20	M8×1	7	—	19.8	15.2	—	34	26	11	90	135	9	77.8	14	110	UCFC207	UC207	FC207
18.8	20	—	—	55.6	19.8	15.2	E207	34	26	11	90	135	9	77.8	14	110	UELFC207	UEL207	FC207
19	21	M8×1	8	—	22.8	18.2	—	36	26	11	100	145	9	84.8	14	120	UCFC203	UC208	FC208
21.4	21	—	—	60.3	22.8	18.2	E208	36	26	11	100	145	9	84.8	14	120	UELFC208	UEL208	FC208
19	22	M8×1	8	—	24.5	20.8	—	38	26	10	105	160	14	93.3	16	132	UCFC209	UC209	FC209
21.4	22	—	—	63.5	24.5	20.8	E209	38	26	10	105	160	14	93.3	16	132	UELFC209	UEL209	FC209
19	24	M10×1.25	10	—	27	23.2	—	40	28	10	110	165	14	97.6	16	138	UCFC210	UC210	FC210
24.6	24	—	—	69.9	27	23.2	E210	40	28	10	110	165	14	97.6	16	138	UELFC210	UEL210	FC210
22.2	25	M10×1.25	10	—	33.5	29.2	—	43	31	13	125	185	15	106.1	19	150	UCFC211	UC211	FC211
27.8	25	—	—	76.2	33.5	29.2	E211	43	31	13	125	185	15	106.1	19	150	UELFC211	UEL211	FC211
25.4	27	M10×1.25	10	—	36.8	32.8	—	48	36	17	135	195	15	113.1	19	160	UCFC212	UC212	FC212
31	27	—	—	84.2	36.8	32.8	E212	48	36	17	135	195	15	113.1	19	160	UELFC212	UEL212	FC212
25.4	28	M10×1.25	10	—	44	40	—	50	36	16	145	205	15	120.2	19	170	UCFC213	UC213	FC213
34.1	28	—	—	86	44	40	E213	50	36	16	145	205	15	120.2	19	170	UELFC213	UEL213	FC213
30.2	29	M12×1.5	12	—	46.8	45	—	54	40	17	150	215	18	125.1	19	177	UCFC214	UC214	FC214
34.1	29	—	—	90	46.8	45	E214	54	40	17	150	215	18	125.1	19	177	UELFC214	UEL214	FC214
33.3	30	M12×1.5	12	—	50.8	49.5	—	56	40	18	165	220	18	130.1	19	184	UCFC215	UC215	FC215
37.3	30	—	—	102	50.8	49.5	E215	56	40	18	165	220	18	130.1	19	184	UELFC215	UEL215	FC215
33.3	33	M12×1.5	12	—	55	54.2	—	58	42	18	170	240	18	141.4	23	200	UCFC216	UC216	FC216
34.1	35	M12×1.5	12	—	64	63.8	—	63	45	18	180	250	20	147.1	23	208	UCFC217	UC217	FC217
39.7	37	M12×1.5	12	—	73, 8	71.5	—	68	50	22	190	265	20	155.5	23	220	UCFC218	UC218	FC218

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm									带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1	A2	D1	D2(max)	H1	J	N(min)	P	①	UC、UEL型	FC型
11.5	14	M6×0.75	4	—	7.35	4.78	—	23	19	9	68	97	6	53	12	75	UCFC201	UC201	FC203
13.9	14	—	—	28.6	7.35	4.78	E201	23	19	9	58	97	6	53	12	75	UELFC201	UEL201	FC203
11.5	14	M6×0.75	4	—	7.35	4.78	—	23	19	9	58	97	6	53	12	75	UCFC202	UC202	FC203
13.9	14	—	—	28.6	7.35	4.78	E202	23	19	9	58	97	6	53	12	75	UELFC202	UEL202	FC203
11.5	14	M6×0.75	4	—	7.35	4.78	—	23	19	9	58	97	6	53	12	75	UCFC203	UC203	FC203
13.9	17	—	—	28.6	7.35	4.78	E203	23	19	9	58	97	6	53	12	75	UELFC203	UEL203	FC203
12.7	17	M6×0.75	5	—	9.88	6.65	—	25.5	20.5	10	62	100	7	55.1	12	78	UCFC204	UC204	FC204
17.1	17	—	—	33.3	9.88	6.65	E204	25.5	20.5	10	62	100	7	55.1	12	78	UELFC204	UEL204	FC204
14.3	17	M6×0.75	5	—	10.8	7.88	—	27	21	10	70	115	7	63.6	12	90	UCFC205	UC205	FC205
17.5	17	—	—	38.1	10.8	7.88	E205	27	21	10	70	115	7	63.6	12	90	UELFC205	UEL205	FC205
15.9	19	M6×0.75	5	—	15	11.2	—	31	23	10	80	125	8	70.7	12	100	UCFC206	UC206	FC206
18.3	19	—	—	44.5	15	11.2	E206	31	23	10	80	125	8	70.7	12	100	UELFC206	UEL206	FC206
17.5	20	M8×1	7	—	19.8	15.2	—	34	26	11	90	135	9	77.8	14	110	UCFC207	UC207	FC207
18.8	20	—	—	55.6	19.8	15.2	E207	34	26	11	90	135	9	77.8	14	110	UELFC207	UEL207	FC207
19	21	M8×1	8	—	22.8	18.2	—	36	26	11	100	145	9	84.8	14	120	UCFC203	UC208	FC208
21.4	21	—	—	60.3	22.8	18.2	E208	36	26	11	100	145	9	84.8	14	120	UELFC208	UEL208	FC208
19	22	M8×1	8	—	24.5	20.8	—	38	26	10	105	160	14	93.3	16	132	UCFC209	UC209	FC209
21.4	22	—	—	63.5	24.5	20.8	E209	38	26	10	105	160	14	93.3	16	132	UELFC209	UEL209	FC209
19	24	M10×1.25	10	—	27	23.2	—	40	28	10	110	165	14	97.6	16	138	UCFC210	UC210	FC210
24.6	24	—	—	69.9	27	23.2	E210	40	28	10	110	165	14	97.6	16	138	UELFC210	UEL210	FC210
22.2	25	M10×1.25	10	—	33.5	29.2	—	43	31	13	125	185	15	106.1	19	150	UCFC211	UC211	FC211
27.8	25	—	—	76.2	33.5	29.2	E211	43	31	13	125	185	15	106.1	19	150	UELFC211	UEL211	FC211
25.4	27	M10×1.25	10	—	36.8	32.8	—	48	36	17	135	195	15	113.1	19	160	UCFC212	UC212	FC212
31	27	—	—	84.2	36.8	32.8	E212	48	36	17	135	195	15	113.1	19	160	UELFC212	UEL212	FC212
25.4	28	M10×1.25	10	—	44	40	—	50	36	16	145	205	15	120.2	19	170	UCFC213	UC213	FC213
34.1	28	—	—	86	44	40	E213	50	36	16	145	205	15	120.2	19	170	UELFC213	UEL213	FC213
30.2	29	M12×1.5	12	—	46.8	45	—	54	40	17	150	215	18	125.1	19	177	UCFC214	UC214	FC214
34.1	29	—	—	90	46.8	45	E214	54	40	17	150	215	18	125.1	19	177	UELFC214	UEL214	FC214
33.3	30	M12×1.5	12	—	50.8	49.5	—	56	40	18	165	220	18	130.1	19	184	UCFC215	UC215	FC215
37.3	30	—	—	102	50.8	49.5	E215	56	40	18	165	220	18	130.1	19	184	UELFC215	UEL215	FC215
33.3	33	M12×1.5	12	—	55	54.2	—	58	42	18	170	240	18	141.4	23	200	UCFC216	UC216	FC216
34.1	35	M12×1.5	12	—	64	63.8	—	63	45	18	180	250	20	147.1	23	208	UCFC217	UC217	FC217
39.7	37	M12×1.5	12	—	73, 8	71.5	—	68	50	22	190	265	20	155.5	23	220	UCFC218	UC218	FC218

带凸台圆形座外球面球轴承(带紧定套)

轴承尺寸/mm
dz	D	d0
25	52	20
30	62	25
35	72	30
40	80	35
45	85	40
50	90	45
55	100	50
60	110	55
65	120	60
75	130	65
80	140	70
85	150	75
90	160	80

轴承尺寸/mm				配用件代号		基本额定载荷/kN		座尺寸/mm									带座轴承代号	轴承代号	座代号
B2	B(min)	B(max)	C	轴承	紧定套	Cr	C0r	A	A1	A2	D1	D2(max)	H1	J	N(max)	P	UKFC+H型	UK+H型	FC型
35	15	27	17	UK205	H2305	10.8	7.88	27	21	10	70	115	7	63.6	12	90	UKFC205+H2305	UK205+H2305	FC205
38	16	30	19	UK206	H2306	15	11.2	31	23	10	80	125	8	70.7	12	100	UKFC206+H2306	UK206+H2306	FC206
43	17	34	26	UK207	H2307	19.8	15.2	34	26	11	90	135	9	77.8	14	110	UKFC207+H2307	UK207+H2307	FC207
46	18	36	21	UK208	H2308	22.8	18.2	36	26	11	100	145	9	84.8	14	120	UKFC208+H2308	UK208+H2308	FC208
50	19	39	22	UK209	H2309	24.5	20.8	38	26	10	105	160	14	93.3	16	132	UKFC209+H2309	UK209+H2309	FC209
55	20	43	24	UK210	H2310	27	23.2	40	28	10	110	165	14	97.6	16	138	UKFC210+H2310	UK210+H2310	FC210
59	21	47	25	UK211	H2311	33.5	29.2	43	31	13	125	185	15	106.1	19	150	UKFC211+H2311	UK211+H2311	FC211
62	22	49	27	UK212	H2312	36.8	32.8	48	36	17	135	195	15	113.1	19	160	UKFC212+H2312	UK212+H2312	FC212
65	23	51	28	UK213	H2313	44	40	50	36	16	145	205	15	120.2	19	170	UKFC213+H2313	UK213+H2313	FC213
73	25	58	30	UK215	H2315	50.8	49.5	56	40	18	160	220	18	130.1	19	184	UKFC215+H2315	UK215+H2315	FC215
78	26	61	33	UK216	H2316	55	54.2	58	42	18	170	240	18	141.4	23	200	UKFC216+H2316	UK216+H2316	FC216
82	28	64	35	UK217	H2317	64	63,8	63	45	18	180	250	20	147.1	23	208	UKFC217+H2317	UK217+H2317	FC217
86	30	68	37	UK218	H2318	73.8	71.5	68	50	22	190	265	20	155.5	23	220	UKFC218+H2318	UK218+H2318	FC218

带滑块座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B

20	47	31
20	47	43.7
25	52	34.1
25	62	38
25	52	44.4
25	62	46.8
30	62	38.1
30	72	43
30	62	48.4
30	72	50
35	72	42.9
35	80	48
35	72	51.1
35	80	51.6
40	80	49.2
40	90	52
40	80	56.3
40	90	57.1
45	85	49.2
45	100	57
45	85	56.3
45	100	58.7
50	90	51.6
50	110	61
50	90	62.7
50	110	66.6
55	120	66
55	100	71.4
55	120	73
60	110	65.1
60	130	71
60	110	77.8
60	130	79.4
65	140	75
65	140	85.7
70	150	78
70	150	92.1
75	160	82
75	160	100
80	170	86
80	170	106.4
85	180	96
85	180	109.5
90	190	96
90	190	115.9
95	200	103
95	200	122.3
100	215	108
100	215	128.6
105	225	112
110	240	117
120	260	126
130	280	135
140	300	145

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm													带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1	A2(max)	H(max)	H1	H2(max)	L(max)	L1(max)	L2(max)	L3(max)	N(min)	N1(min)	N2(min)	UCK、UELK型	UC型、UEL型	K型
12.7	17	M6×0.75	5	—	9.88	6.65	—	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UCK204	UC204	K204
17.1	17	—	—	33.3	9.88	6.65	E204	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UELK204	UEL204	K204
14.3	17	M6×0.75	5	—	10.8	7.88	—	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UCK205	UC205	K205
15	21	M6×0.75	6	—	17.2	11.5	—	36	12	26	89	80	62	122	76	12	65	26	16	36	UCK305	UC305	K305
17.5	17	—	—	38.1	10.8	7.88	E205	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UELK205	UEL205	K205
16.7	21	—	—	42.8	17.2	11.5	E305	36	12	26	89	80	62	122	76	12	65	26	16	36	UELK305	UEL305	K305
15.9	19	M6×0.75	5	—	15	11.2	—	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UCK206	UC206	K206
17	23	M6×0.75	6	—	20.8	15.2	—	41	16	28	100	90	70	137	85	14	74	28	18	41	UCK306	UC306	K306
18.3	19	—	—	44.5	15	11.2	E206	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UELK206	UEL206	K206
17.5	23	—	—	50	20.8	15.2	E306	41	16	28	100	90	70	137	85	14	74	28	18	41	UELK306	UEL306	K306
17.5	20	M8×1	7	—	19.8	15.2	—	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UCK207	UC207	K207
19	25	M8×1	8	—	25.8	19.2	—	45	16	32	111	100	75	150	94	15	80	30	20	45	UCK307	UC307	K307
18.8	20	—	—	55.6	19.8	15.2	E207	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UELK207	UEL207	K207
18.3	25	—	—	55	25.8	19.2	E307	45	16	32	111	100	75	150	94	15	80	30	20	45	UELK307	UEL307	K307
19	21	M8×1	8	—	22.8	18.2	—	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UCK208	UC208	K208
19	27	M10×1.25	10	—	31.2	24	—	50	18	34	124	112	83	162	100	17	89	32	22	50	UCK308	UC308	K308
21.4	21	—	—	60.3	22.8	18.2	E208	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UELK208	UEL208	K208
19.8	27	—	—	63.5	31.2	24	E308	50	18	34	124	112	83	162	100	17	89	32	22	50	UELK308	UEL308	K308
19	22	M8×1	8	—	24.5	20.8	—	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UCK209	UC209	K209
22	30	M10×1.25	10	—	40.8	31.8	—	55	18	38	138	125	90	178	110	18	97	34	24	55	UCK309	UC309	K309
21.4	22	—	—	63.5	24.5	20.8	E209	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UELK209	UEL209	K209
19.8	30	—	—	70	40.8	31.8	E309	55	18	38	138	125	90	178	110	18	97	34	24	55	UELK309	UEL309	K309
19	24	M10×1.25	10	—	27	23.2	—	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UCK210	UC210	K210
22	32	M12×1.5	12	—	47.5	37.8	—	61	20	40	151	140	98	191	117	20	106	37	27	61	UCK310	UC310	K310
24.6	24	—	—	69.9	27	23.2	E210	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UELK210	UEL210	K210
24.6	32	—	—	76.2	47.5	37.8	E310	61	20	40	151	140	98	191	117	20	106	37	27	61	UELK310	UEL310	K310
25	34	M12×1.5	12	—	55	44.8	—	66	22	44	163	150	105	207	127	21	115	39	29	66	UCK311	UC311	K311
27.8	25	—	—	76.2	33.5	29.2	E211	72	27	56	152	130	104	191	120	17	104	34	24	62	UELK211	UEL211	K211
27.8	34	—	—	83	55	44.8	E311	66	22	44	163	150	105	207	127	21	115	39	29	66	UELK311	UEL311	K311
25.4	27	M10×1.25	10	—	36.8	32.8	—	72	27	56	152	130	104	196	120	17	104	34	29	62	UCK212	UC212	K212
26	36	M12×1.5	12	—	62.8	51.8	—	71	22	46	178	160	113	220	135	23	123	41	31	71	UCK312	UC312	K312
31	27	—	—	84.2	36.8	32.8	E212	72	27	56	152	130	104	196	120	17	104	34	29	62	UELK212	UEL212	K212
30.95	36	—	—	89	62.8	51.8	E312	71	22	46	178	160	113	220	135	23	123	41	31	71	UELK312	UEL312	K312
30	38	M12×1.5	12	—	72.2	60.5	—	80	26	50	190	170	116	238	146	25	134	43	32	70	UCK313	UC313	K313
32.55	38	—	—	97	72.2	60.5	E313	80	26	50	190	170	116	238	146	25	134	43	32	70	UELK313	UEL313	K313
33	40	M12×1.5	12	—	80.2	68	—	90	26	52	202	180	130	252	155	25	140	46	36	85	UCK314	UC314	K314
34.15	40	—	—	102	80.2	68	E314	90	26	52	202	180	130	252	155	25	140	46	36	85	UELK314	UEL314	K314
32	42	M14×1.5	14	—	87.2	76.8	—	90	26	55	216	192	132	262	160	25	150	46	36	85	UCK315	UC315	K315
37.3	42	—	—	113	87.2	76.8	E315	90	26	55	216	192	132	262	160	25	150	46	36	85	UELK315	UEL315	K315
34	44	M14×1.5	14	—	94.5	86.5	—	102	30	60	230	204	150	282	174	28	160	53	42	98	UCK316	UC316	K316
40.5	44	—	—	119	94.5	86.5	E316	102	30	60	230	204	150	282	174	28	160	53	42	98	UELK316	UEL316	K316
40	46	M16×1.5	16	—	102	96.5	—	102	32	64	240	214	152	298	183	30	170	53	42	98	UCK317	UC317	K317
42.05	46	—	—	127	102	96.5	E317	102	32	64	240	214	152	298	183	30	170	53	42	98	UELK317	UEL317	K317
40	48	M16×1.5	16	—	110	108	—	110	32	66	255	228	160	312	192	30	175	57	46	106	UCK318	UC318	K318
43.65	48	—	—	133	110	108	E318	110	32	66	255	228	160	312	192	30	175	57	46	106	UELK318	UEL318	K318
41	50	M16×1.5	16	—	120	122	—	110	35	72	270	240	165	322	197	31	180	57	46	106	UCK319	UC319	K319
38.9	50	—	—	140	120	122	E319	110	35	72	270	240	165	322	197	31	180	57	46	106	UELK319	UEL319	K319
42	54	M18×1.5	18	—	132	140	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK320	UC320	K320
50	54	—	—	146	132	140	E320	120	35	75	290	260	175	345	210	32	200	59	48	115	UELK320	UEL320	K320
44	56	M18×1.5	18	—	142	152	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK321	UC321	K321
46	60	M18×1.5	18	—	158	178	—	130	38	80	320	285	185	385	235	38	215	65	52	125	UCK322	UC322	K322
51	64	M18×1.5	18	—	175	208	—	140	45	90	355	320	210	432	267	42	230	70	60	140	UCK324	UC324	K324
54	68	M20×1.5	20	—	195	242	—	150	50	100	385	350	220	465	285	45	240	75	65	150	UCK326	UC326	K326
59	72	M20×1.5	20	—	212	272	—	155	50	100	415	380	230	515	315	50	255	80	70	160	UCK328	UC328	K328

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座尺寸/mm													带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1	A2(max)	H(max)	H1	H2(max)	L(max)	L1(max)	L2(max)	L3(max)	N(min)	N1(min)	N2(min)	UCK、UELK型	UC型、UEL型	K型
12.7	17	M6×0.75	5	—	9.88	6.65	—	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UCK204	UC204	K204
17.1	17	—	—	33.3	9.88	6.65	E204	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UELK204	UEL204	K204
14.3	17	M6×0.75	5	—	10.8	7.88	—	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UCK205	UC205	K205
15	21	M6×0.75	6	—	17.2	11.5	—	36	12	26	89	80	62	122	76	12	65	26	16	36	UCK305	UC305	K305
17.5	17	—	—	38.1	10.8	7.88	E205	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UELK205	UEL205	K205
16.7	21	—	—	42.8	17.2	11.5	E305	36	12	26	89	80	62	122	76	12	65	26	16	36	UELK305	UEL305	K305
15.9	19	M6×0.75	5	—	15	11.2	—	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UCK206	UC206	K206
17	23	M6×0.75	6	—	20.8	15.2	—	41	16	28	100	90	70	137	85	14	74	28	18	41	UCK306	UC306	K306
18.3	19	—	—	44.5	15	11.2	E206	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UELK206	UEL206	K206
17.5	23	—	—	50	20.8	15.2	E306	41	16	28	100	90	70	137	85	14	74	28	18	41	UELK306	UEL306	K306
17.5	20	M8×1	7	—	19.8	15.2	—	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UCK207	UC207	K207
19	25	M8×1	8	—	25.8	19.2	—	45	16	32	111	100	75	150	94	15	80	30	20	45	UCK307	UC307	K307
18.8	20	—	—	55.6	19.8	15.2	E207	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UELK207	UEL207	K207
18.3	25	—	—	55	25.8	19.2	E307	45	16	32	111	100	75	150	94	15	80	30	20	45	UELK307	UEL307	K307
19	21	M8×1	8	—	22.8	18.2	—	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UCK208	UC208	K208
19	27	M10×1.25	10	—	31.2	24	—	50	18	34	124	112	83	162	100	17	89	32	22	50	UCK308	UC308	K308
21.4	21	—	—	60.3	22.8	18.2	E208	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UELK208	UEL208	K208
19.8	27	—	—	63.5	31.2	24	E308	50	18	34	124	112	83	162	100	17	89	32	22	50	UELK308	UEL308	K308
19	22	M8×1	8	—	24.5	20.8	—	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UCK209	UC209	K209
22	30	M10×1.25	10	—	40.8	31.8	—	55	18	38	138	125	90	178	110	18	97	34	24	55	UCK309	UC309	K309
21.4	22	—	—	63.5	24.5	20.8	E209	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UELK209	UEL209	K209
19.8	30	—	—	70	40.8	31.8	E309	55	18	38	138	125	90	178	110	18	97	34	24	55	UELK309	UEL309	K309
19	24	M10×1.25	10	—	27	23.2	—	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UCK210	UC210	K210
22	32	M12×1.5	12	—	47.5	37.8	—	61	20	40	151	140	98	191	117	20	106	37	27	61	UCK310	UC310	K310
24.6	24	—	—	69.9	27	23.2	E210	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UELK210	UEL210	K210
24.6	32	—	—	76.2	47.5	37.8	E310	61	20	40	151	140	98	191	117	20	106	37	27	61	UELK310	UEL310	K310
25	34	M12×1.5	12	—	55	44.8	—	66	22	44	163	150	105	207	127	21	115	39	29	66	UCK311	UC311	K311
27.8	25	—	—	76.2	33.5	29.2	E211	72	27	56	152	130	104	191	120	17	104	34	24	62	UELK211	UEL211	K211
27.8	34	—	—	83	55	44.8	E311	66	22	44	163	150	105	207	127	21	115	39	29	66	UELK311	UEL311	K311
25.4	27	M10×1.25	10	—	36.8	32.8	—	72	27	56	152	130	104	196	120	17	104	34	29	62	UCK212	UC212	K212
26	36	M12×1.5	12	—	62.8	51.8	—	71	22	46	178	160	113	220	135	23	123	41	31	71	UCK312	UC312	K312
31	27	—	—	84.2	36.8	32.8	E212	72	27	56	152	130	104	196	120	17	104	34	29	62	UELK212	UEL212	K212
30.95	36	—	—	89	62.8	51.8	E312	71	22	46	178	160	113	220	135	23	123	41	31	71	UELK312	UEL312	K312
30	38	M12×1.5	12	—	72.2	60.5	—	80	26	50	190	170	116	238	146	25	134	43	32	70	UCK313	UC313	K313
32.55	38	—	—	97	72.2	60.5	E313	80	26	50	190	170	116	238	146	25	134	43	32	70	UELK313	UEL313	K313
33	40	M12×1.5	12	—	80.2	68	—	90	26	52	202	180	130	252	155	25	140	46	36	85	UCK314	UC314	K314
34.15	40	—	—	102	80.2	68	E314	90	26	52	202	180	130	252	155	25	140	46	36	85	UELK314	UEL314	K314
32	42	M14×1.5	14	—	87.2	76.8	—	90	26	55	216	192	132	262	160	25	150	46	36	85	UCK315	UC315	K315
37.3	42	—	—	113	87.2	76.8	E315	90	26	55	216	192	132	262	160	25	150	46	36	85	UELK315	UEL315	K315
34	44	M14×1.5	14	—	94.5	86.5	—	102	30	60	230	204	150	282	174	28	160	53	42	98	UCK316	UC316	K316
40.5	44	—	—	119	94.5	86.5	E316	102	30	60	230	204	150	282	174	28	160	53	42	98	UELK316	UEL316	K316
40	46	M16×1.5	16	—	102	96.5	—	102	32	64	240	214	152	298	183	30	170	53	42	98	UCK317	UC317	K317
42.05	46	—	—	127	102	96.5	E317	102	32	64	240	214	152	298	183	30	170	53	42	98	UELK317	UEL317	K317
40	48	M16×1.5	16	—	110	108	—	110	32	66	255	228	160	312	192	30	175	57	46	106	UCK318	UC318	K318
43.65	48	—	—	133	110	108	E318	110	32	66	255	228	160	312	192	30	175	57	46	106	UELK318	UEL318	K318
41	50	M16×1.5	16	—	120	122	—	110	35	72	270	240	165	322	197	31	180	57	46	106	UCK319	UC319	K319
38.9	50	—	—	140	120	122	E319	110	35	72	270	240	165	322	197	31	180	57	46	106	UELK319	UEL319	K319
42	54	M18×1.5	18	—	132	140	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK320	UC320	K320
50	54	—	—	146	132	140	E320	120	35	75	290	260	175	345	210	32	200	59	48	115	UELK320	UEL320	K320
44	56	M18×1.5	18	—	142	152	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK321	UC321	K321
46	60	M18×1.5	18	—	158	178	—	130	38	80	320	285	185	385	235	38	215	65	52	125	UCK322	UC322	K322
51	64	M18×1.5	18	—	175	208	—	140	45	90	355	320	210	432	267	42	230	70	60	140	UCK324	UC324	K324
54	68	M20×1.5	20	—	195	242	—	150	50	100	385	350	220	465	285	45	240	75	65	150	UCK326	UC326	K326
59	72	M20×1.5	20	—	212	272	—	155	50	100	415	380	230	515	315	50	255	80	70	160	UCK328	UC328	K328

带滑块座外球面球轴承(带紧定套)

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm				配用件代号		基本额定载荷/kN		座尺寸/mm													带座轴承代号	轴承代号	座代号
B2	B(min)	B(max)	C	紧定套	轴承	Cr	C0r	A(max)	A1	A2(max)	H(max)	H1	H2(max)	L(max)	L1(max)	L2(min)	L3(max)	N(min)	N1(min)	N2(min)	UKK+H型	UK+H型	K型
35	15	27	17	UK205	H2305	10.8	7.88	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UKK205+H2305	UK205+H2305	K305
35	21	27	21	UK305	H2305	17.2	11.5	36	12	26	89	80	62	122	76	12	65	26	16	36	UKK305+H2305	UK305+H2305	K305
38	16	30	19	UK206	H2306	15	11.2	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UKK206+H2306	UK206+H2306	K206
38	23	30	23	UK306	H2306	20.8	15.2	41	16	28	100	90	70	137	85	14	74	28	18	41	UKK306+H2306	UK306+H2306	K306
43	17	34	20	UK207	H2307	19.8	15.2	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UKK207+H2307	UK207+H2307	K207
43	26	34	25	UK307	H2307	25.8	19.2	45	16	32	111	100	75	150	94	15	80	30	20	45	UKK307+H2307	UK307+H2307	K307
46	18	36	21	UK208	H2308	22.8	18.2	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UKK208+H2308	UK208+H2308	K208
46	26	36	27	UK308	H2308	31.2	24	50	18	34	124	112	83	162	100	17	89	32	22	50	UKK308+H2308	UK308+H2308	K308
50	19	39	22	UK209	H2309	24.5	20.8	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UKK209+H2309	UK209+H2309	K209
50	28	39	30	UK309	H2309	40.8	31.8	55	18	38	138	125	90	178	110	18	97	34	24	55	UKK309+H2309	UK309+H2309	K309
55	20	43	24	UK210	H2310	27	23.2	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UKK210+H2310	UK210+H2310	K210
55	30	43	32	UK310	H2310	47.5	37.8	61	20	40	151	140	98	191	117	20	106	37	27	61	UKK310+H2310	UK310+H2310	K310
59	21	47	25	UK211	H2311	33.5	29.2	72	27	56	152	130	104	191	120	17	104	34	24	62	UKK211+H2311	UK211+H2311	K211
59	33	47	34	UK311	H2311	55	44.8	66	22	44	163	150	105	207	127	21	115	39	29	66	UKK311+H2311	UK311+H2311	K311
62	22	49	27	UK212	H2312	36.8	32.8	72	27	56	152	130	104	196	120	17	104	34	29	62	UKK212+H2312	UK212+H2312	K212
62	34	49	36	UK312	H2312	62.8	51.8	71	22	46	178	160	113	220	135	23	123	41	31	71	UKK312+H2312	UK312+H2312	K312
65	36	51	38	UK313	H2313	72.2	60.5	80	26	50	190	170	116	238	146	25	134	43	32	70	UKK313+H2313	UK313+H2313	K313
73	40	58	42	UK315	H2315	87.2	76.8	90	26	55	216	192	132	262	160	25	150	46	36	85	UKK315+H2315	UK315+H2315	K315
78	42	61	44	UK316	H2316	94.5	86.5	102	30	60	230	204	150	282	174	28	160	53	42	98	UKK316+H2316	UK316+H2316	K316
82	45	64	46	UK317	H2317	102	96.5	102	32	64	240	214	152	298	183	30	170	53	42	98	UKK317+H2317	UK317+H2317	K317
86	47	68	48	UK318	H2318	110	108	110	32	66	255	228	160	312	192	30	175	57	46	106	UKK318+H2318	UK318+H2318	K318
90	49	71	50	UK319	H2319	120	122	110	35	72	270	240	165	322	197	31	180	57	46	106	UKK319+H2319	UK319+H2319	K319
97	51	77	54	UK320	H2320	132	140	120	35	75	290	260	175	345	210	32	200	59	48	115	UKK320+H2320	UK320+H2320	K320
105	56	84	60	UK322	H2322	158	178	130	38	80	320	285	185	385	235	38	215	65	52	125	UKK322+H2322	UK322+H2322	K322
112	60	90	64	UK324	H2324	175	208	140	45	90	355	320	210	432	267	42	230	70	60	140	UKK324+H2324	UK324+H2324	K324
121	65	98	68	UK326	H2326	195	242	150	50	100	385	350	220	465	285	45	240	75	65	150	UKK326+H2326	UK326+H2326	K326
131	70	107	72	UK328	H2328	212	272	155	50	100	415	380	230	515	315	50	255	80	70	160	UKK328+H2328	UK328+H2328	K328

带环形座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B

12	40	27.4
12	40	37.3
15	40	27.4
15	40	37.3
17	40	27.4
17	40	37.3
20	47	31
20	47	43.7
25	52	34.1
25	62	38
25	52	44.4
25	62	46.8
30	62	38.1
30	72	43
30	62	48.4
30	72	50
35	72	42.9
35	80	48
35	72	51.1
35	80	51.6
40	80	49.2
40	90	52
40	80	56.3
40	90	57.1
45	85	49.2
45	100	57
45	85	56.3
45	100	58.7
50	90	51.6
50	110	61
50	90	62.7
50	110	66.6
55	100	55.6
55	120	66
55	100	71.4
55	120	73
60	110	65.1
60	130	71
60	110	77.8
60	130	79.4
65	120	65.1
65	140	75
65	120	85.7
65	140	85.7
70	150	78
70	150	92.1
75	160	82
75	160	100
80	170	86
80	170	106.4
85	180	96
85	180	109.5
90	190	96
90	190	115.9
95	200	103
95	200	122.3
100	215	108
100	215	128.6
105	225	112
110	240	117
120	260	126
130	280	135
140	300	146

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座代号/mm		带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A	D1	UCC、UELC型	UC型、UEL型	C型
11.5	14	M6×0.75	4	—	7.35	4.78	—	20	67	UCC201	UC201	C203
13.9	14	—	—	28.6	7.35	4.78	E201	20	67	UELC201	UEL201	C203
11.5	14	M6×0.75	4	—	7.35	4.78	—	20	67	UCC202	UC202	C203
13.9	14	—	—	28.6	7.35	4.78	E202	20	67	UELC202	UEL202	C203
11.5	14	M6×0.75	4	—	7.35	4.78	—	20	67	UCC203	UC203	C203
13.9	14	—	—	28.6	7.35	4.78	E203	20	67	UELC203	UEL203	C203
12.7	17	M6×0.75	5	—	9.88	6.65	—	20	72	UCC204	UC204	C204
17.1	17	—	—	33.3	9.88	6.65	E204	20	72	UELC204	UEL204	C204
14.3	17	M6×0.75	5	—	10.8	7.88	—	22	80	UCC205	UC205	C205
15	21	M6×0.75	6	—	17.2	11.5	—	26	90	UCC305	UC305	C305
17.5	17	—	—	38.1	10.8	7.88	E205	22	80	UELC205	UEL205	C205
16.7	21	—	—	42.8	17.2	11.5	E305	26	90	UELC305	UEL305	C305
15.9	19	M6×0.75	5	—	15	11.2	—	27	85	UCC206	UC206	C206
17	23	M6×0.75	6	—	20.8	15.2	—	28	100	UCC306	UC306	C306
18.3	19	—	—	44.5	15	11.2	E206	27	85	UELC206	UEL206	C206
17.5	23	—	—	50	20.8	15.2	E306	28	100	UELC306	UEL306	C306
17.5	20	M8×1	7	—	19.8	15.2	—	28	90	UCC207	UC207	C207
19	25	M8×1	8	—	25.8	19.2	—	32	110	UCC307	UC307	C307
18.8	20	—	—	55.6	19.8	15.2	E207	28	30	UELC207	UEL207	C207
18.3	25	—	—	55	25.8	19.2	E307	32	110	UELC307	UEL307	C307
19	21	M8×1	8	—	22.8	18.2	—	30	100	UCC208	UC208	C208
19	27	M10×1.25	10	—	31.2	24	—	34	120	UCC308	UC308	C308
21.4	21	—	—	60.3	22.8	18.2	E208	30	100	UELC208	UEL208	C208
19.8	27	—	—	63.5	31.2	24	E308	34	120	UELC308	UEL308	C308
19	22	M8×1	8	—	24.5	20.8	—	31	110	UCC209	UC209	C209
22	30	M10×1.25	10	—	40.8	31.8	—	38	130	UCC309	UC309	C309
21.4	22	—	—	63.5	24.5	20.8	E209	31	110	UELC209	UEL209	C209
19.8	30	—	—	70	40.8	31.8	E309	38	130	UELC309	UEL309	C309
19	24	M10×1.25	10	—	27	23.2	—	33	120	UCC210	UC210	C210
22	32	M12×1.5	12	—	47.5	37.8	—	40	140	UCC310	UC310	C310
24.6	24	—	—	69.9	27	23.2	E210	33	120	UELC210	UEL210	C210
24.6	32	—	—	76.2	47.5	37.8	E310	40	140	UELC310	UEL310	C310
22.2	25	M10×1.25	10	—	33.5	29.2	—	35	125	UCC211	UC211	C211
25	34	M12×1.5	12	—	55	44.8	—	44	150	UCC 311	UC311	C311
27.8	25	—	—	76.2	33.5	29.2	E211	35	125	UELC211	UEL211	C211
27.8	34	—	—	83	55	44.8	E311	44	150	UELC311	UEL311	C311
25.4	27	M10×1.25	10	—	36.8	32.8	—	38	130	UCC212	UC212	C212
26	36	M12×1.5	12	—	62.8	51.8	—	46	160	UCC312	UC312	C312
31	27	—	—	84.2	36.8	32.8	E212	38	130	UELC212	UEL212	C212
30.95	36	—	—	89	62.8	51.8	E312	46	160	UELC312	UEL312	C312
25.4	28	M10×1.25	10	—	44	40	—	40	140	UCC213	UC213	C213
30	38	M12×1.5	12	—	72.2	60.5	—	50	170	UCC313	UC313	C313
34.1	28	—	—	86	44	40	E213	40	140	UELC213	UEL213	C213
32.55	38	—	—	97	72.2	60.5	E313	50	170	UELC313	UEL 313	C313
33	40	M12×1.5	12	—	80.2	68	—	52	180	UCC314	UC314	C314
34.15	40	—	—	102	80.2	68	E314	52	180	UELC314	UEL314	C314
32	42	M14×1.5	14	—	87.2	76.8	—	55	190	UCC315	UC315	C315
37.3	42	—	—	113	87.2	76.8	E315	55	190	UELC315	UEL315	C315
34	44	M14×1.5	14	—	94.5	86.5	—	60	200	UCC316	UC316	C316
40.5	44	—	—	119	94.5	86.5	E316	60	200	UELC316	UEL316	C316
40	46	M16×1.5	16	—	102	96.5	—	64	215	UCC 317	UC317	C317
42.05	46	—	—	127	102	96.5	E317	64	215	UELC317	UEL317	C317
40	48	M16×1.5	16	—	110	108	—	66	225	UCC318	UC318	C318
43.65	48	—	—	133	110	108	E318	66	225	UELC318	UEL318	C318
41	50	M16×1.5	16	—	120	122	—	72	240	UCC319	UC319	C319
38.9	50	—	—	140	120	122	E319	72	240	UELC319	UEL319	C319
42	54	M18×1.5	18	—	132	140	—	75	260	UCC320	UC320	C320
50	54	—	—	146	132	140	E320	75	260	UELC320	UEL320	C320
44	56	M18×1.5	18	—	142	152	—	75	260	UCC321	UC321	C321
46	60	M18×1.5	18	—	158	178	—	80	300	UCC322	UC322	C322
51	64	M18×1.5	18	—	175	208	—	90	320	UCC324	UC324	C324
54	68	M20×1.5	20	—	195	242	—	100	340	UCC326	UC326	C326
59	72	M20×1.5	20	—	212	272	—	100	360	UCC328	UC328	C328

轴承尺寸/mm					基本额定载荷/kN		配用偏心套	座代号/mm		带座轴承代号	轴承代号	座代号
S	C	ds	G	d1(max)	Cr	C0r	代号	A	D1	UCC、UELC型	UC型、UEL型	C型
11.5	14	M6×0.75	4	—	7.35	4.78	—	20	67	UCC201	UC201	C203
13.9	14	—	—	28.6	7.35	4.78	E201	20	67	UELC201	UEL201	C203
11.5	14	M6×0.75	4	—	7.35	4.78	—	20	67	UCC202	UC202	C203
13.9	14	—	—	28.6	7.35	4.78	E202	20	67	UELC202	UEL202	C203
11.5	14	M6×0.75	4	—	7.35	4.78	—	20	67	UCC203	UC203	C203
13.9	14	—	—	28.6	7.35	4.78	E203	20	67	UELC203	UEL203	C203
12.7	17	M6×0.75	5	—	9.88	6.65	—	20	72	UCC204	UC204	C204
17.1	17	—	—	33.3	9.88	6.65	E204	20	72	UELC204	UEL204	C204
14.3	17	M6×0.75	5	—	10.8	7.88	—	22	80	UCC205	UC205	C205
15	21	M6×0.75	6	—	17.2	11.5	—	26	90	UCC305	UC305	C305
17.5	17	—	—	38.1	10.8	7.88	E205	22	80	UELC205	UEL205	C205
16.7	21	—	—	42.8	17.2	11.5	E305	26	90	UELC305	UEL305	C305
15.9	19	M6×0.75	5	—	15	11.2	—	27	85	UCC206	UC206	C206
17	23	M6×0.75	6	—	20.8	15.2	—	28	100	UCC306	UC306	C306
18.3	19	—	—	44.5	15	11.2	E206	27	85	UELC206	UEL206	C206
17.5	23	—	—	50	20.8	15.2	E306	28	100	UELC306	UEL306	C306
17.5	20	M8×1	7	—	19.8	15.2	—	28	90	UCC207	UC207	C207
19	25	M8×1	8	—	25.8	19.2	—	32	110	UCC307	UC307	C307
18.8	20	—	—	55.6	19.8	15.2	E207	28	30	UELC207	UEL207	C207
18.3	25	—	—	55	25.8	19.2	E307	32	110	UELC307	UEL307	C307
19	21	M8×1	8	—	22.8	18.2	—	30	100	UCC208	UC208	C208
19	27	M10×1.25	10	—	31.2	24	—	34	120	UCC308	UC308	C308
21.4	21	—	—	60.3	22.8	18.2	E208	30	100	UELC208	UEL208	C208
19.8	27	—	—	63.5	31.2	24	E308	34	120	UELC308	UEL308	C308
19	22	M8×1	8	—	24.5	20.8	—	31	110	UCC209	UC209	C209
22	30	M10×1.25	10	—	40.8	31.8	—	38	130	UCC309	UC309	C309
21.4	22	—	—	63.5	24.5	20.8	E209	31	110	UELC209	UEL209	C209
19.8	30	—	—	70	40.8	31.8	E309	38	130	UELC309	UEL309	C309
19	24	M10×1.25	10	—	27	23.2	—	33	120	UCC210	UC210	C210
22	32	M12×1.5	12	—	47.5	37.8	—	40	140	UCC310	UC310	C310
24.6	24	—	—	69.9	27	23.2	E210	33	120	UELC210	UEL210	C210
24.6	32	—	—	76.2	47.5	37.8	E310	40	140	UELC310	UEL310	C310
22.2	25	M10×1.25	10	—	33.5	29.2	—	35	125	UCC211	UC211	C211
25	34	M12×1.5	12	—	55	44.8	—	44	150	UCC 311	UC311	C311
27.8	25	—	—	76.2	33.5	29.2	E211	35	125	UELC211	UEL211	C211
27.8	34	—	—	83	55	44.8	E311	44	150	UELC311	UEL311	C311
25.4	27	M10×1.25	10	—	36.8	32.8	—	38	130	UCC212	UC212	C212
26	36	M12×1.5	12	—	62.8	51.8	—	46	160	UCC312	UC312	C312
31	27	—	—	84.2	36.8	32.8	E212	38	130	UELC212	UEL212	C212
30.95	36	—	—	89	62.8	51.8	E312	46	160	UELC312	UEL312	C312
25.4	28	M10×1.25	10	—	44	40	—	40	140	UCC213	UC213	C213
30	38	M12×1.5	12	—	72.2	60.5	—	50	170	UCC313	UC313	C313
34.1	28	—	—	86	44	40	E213	40	140	UELC213	UEL213	C213
32.55	38	—	—	97	72.2	60.5	E313	50	170	UELC313	UEL 313	C313
33	40	M12×1.5	12	—	80.2	68	—	52	180	UCC314	UC314	C314
34.15	40	—	—	102	80.2	68	E314	52	180	UELC314	UEL314	C314
32	42	M14×1.5	14	—	87.2	76.8	—	55	190	UCC315	UC315	C315
37.3	42	—	—	113	87.2	76.8	E315	55	190	UELC315	UEL315	C315
34	44	M14×1.5	14	—	94.5	86.5	—	60	200	UCC316	UC316	C316
40.5	44	—	—	119	94.5	86.5	E316	60	200	UELC316	UEL316	C316
40	46	M16×1.5	16	—	102	96.5	—	64	215	UCC 317	UC317	C317
42.05	46	—	—	127	102	96.5	E317	64	215	UELC317	UEL317	C317
40	48	M16×1.5	16	—	110	108	—	66	225	UCC318	UC318	C318
43.65	48	—	—	133	110	108	E318	66	225	UELC318	UEL318	C318
41	50	M16×1.5	16	—	120	122	—	72	240	UCC319	UC319	C319
38.9	50	—	—	140	120	122	E319	72	240	UELC319	UEL319	C319
42	54	M18×1.5	18	—	132	140	—	75	260	UCC320	UC320	C320
50	54	—	—	146	132	140	E320	75	260	UELC320	UEL320	C320
44	56	M18×1.5	18	—	142	152	—	75	260	UCC321	UC321	C321
46	60	M18×1.5	18	—	158	178	—	80	300	UCC322	UC322	C322
51	64	M18×1.5	18	—	175	208	—	90	320	UCC324	UC324	C324
54	68	M20×1.5	20	—	195	242	—	100	340	UCC326	UC326	C326
59	72	M20×1.5	20	—	212	272	—	100	360	UCC328	UC328	C328

带冲压立式座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B
12	40	22
12	40	28.6
15	40	22
15	40	28.6
17	40	22
17	40	28.6
20	47	25
20	47	31
25	52	27
25	52	31.5
30	62	30
30	62	35.7
35	72	32
35	72	38.9
40	80	34
40	80	43.7
45	85	43.7

轴承尺寸/mm						基本额定载荷/kN		配用偏心套	座尺寸/mm						轴承座允许径向载荷max/kN	带座轴承代号	轴承代号	座代号
S	C(min)	C(max)	ds	G	d1(max)	Cr	C0r	代号	A(max)	H	H1(max)	J	L(max)	N	轴承座允许径向载荷max/kN	UBPP、UEPP型	UB型、UE型	PP型
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	26	22.2	4	68	87	9.5	1.25	UBPP201	UB201	PP203
6.5	12	13	—	—	28.6	7.35	4.78	E201	26	22.2	4	68	87	9.5	1.25	UEPP201	UE201	PP203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	26	22.2	4	68	87	9.5	1.25	UBPP202	UB202	PP203
6.5	12	13	—	—	28.6	7.35	4.78	E202	26	22.2	4	68	87	9.5	1.25	UEPP202	UE202	PP203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	26	22.2	4	68	87	9.5	1.25	UBPP203	UB203	PP203
6.5	12	13	—	—	28.6	7.35	4.78	E203	26	22.2	4	68	87	9.5	1.25	UEPP203	UE203	PP203
7	14	14	M6×0.75	5	—	9.88	6.65	—	33	25.4	4	76	99	9.5	1.7	UBPP204	UB204	PP204
7.5	14	15	—	—	33.3	9.88	6.65	E204	33	25.4	4	76	99	9.5	1.7	UEPP204	UE204	PP204
7.5	15	15	M6×0.75	5.5	—	10.8	7.88	—	33	28.6	4.5	86	109	11.5	1.8	UBPP205	UB205	PP205
7.5	15	15	—	—	38.1	10.8	7.88	E205	33	28.6	4.5	86	109	11.5	1.8	UEPP205	UE205	PP205
8	16	16	M6×0.75	6	—	15	11.2	—	39	33.3	4.5	95	119	11.5	2.5	UBPP206	UB206	PP206
9	16	18	—	—	44.5	15	11.2	E206	39	33.3	4.5	95	119	11.5	2.5	UEPP206	UE206	PP206
8.5	17	17	M8×l	6	—	19.8	15.2	—	43	39.7	5	106	130	11.5	3.3	UBPP207	UB207	PP207
9.5	17	19	—	—	55.6	19.8	15.2	E207	43	39.7	5	106	130	11.5	3.3	UEPP207	UE207	PP207
9	18	18	M8×1	7	—	22.8	18.2	—	43	43.7	5	120	148	13	3.8	UBPP208	UB208	PP208
11	18	22	—	—	60.3	22.8	18.2	E208	43	43.7	5	120	148	13	3.8	UEPP208	UE208	PP208
11	19	22	—	—	63.5	24.5	20.8	E209	45	46.8	6	128	156	13	4.2	UEPP209	UE209	PP209

带冲压圆形座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B
12	40	22
12	40	28.6
15	40	22
15	40	28.6
17	40	22
17	40	28.6
20	47	25
20	47	31
25	52	27
25	52	31.5
30	62	30
30	62	35.7
35	72	32
35	72	38.9
40	80	34
40	80	43.7
45	85	43.7
50	90	43.7
55	100	48.4
60	110	53.1

轴承尺寸/mm						基本额定载荷/kN		配用偏心套	座尺寸/mm						轴承座允许径向载荷max/kN	带座轴承代号	轴承代号	座代号
S	C(min)	C(max)	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	H(max)	H2(max)	J	N	轴承座允许径向载荷max/kN	UBPF、UEPF型	UB型、UE型	PF型
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF201	UB201	PF203
6.5	12	13	—	—	28.6	7.35	4.78	E201	15	4.5	82	49	63.5	7.1	2.45	UEPF201	UE201	PF203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF202	UB202	PF203
6.5	12	13	—	—	28.6	7.35	4.78	E202	15	4.5	82	49	63.5	7.1	2.45	UEPF202	UE202	PF203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF203	UB203	PF203
6.5	12	13	—	—	28.6	7.35	4.78	E203	15	4,5	82	49	63.5	7.1	2.45	UEPF203	UE203	PF203
7	14	14	M6×0.75	5	—	9.88	6.65	—	17	4.5	91	56	71.5	9	3.29	UBPF204	UB204	PF204
7.5	14	15	—	—	33.3	9.88	6.65	E204	17	4.5	91	56	71.5	9	3.29	UEPF204	UE204	PF204
7.5	15	15	M6×0.75	5.5	—	10.8	7.88	—	19	4.5	96	61	76	9	3.6	UBPF205	UB205	PF205
7.5	15	15	—	—	38.1	10.8	7.88	E205	19	4.5	96	61	76	9	3.6	UEPF205	UE205	PF205
8	16	16	M6×0.75	6	—	15	11.2	—	20	5.5	114	72	90.5	11	5	UBPF206	UB206	PF206
9	16	18	—	—	44.5	15	11.2	E206	20	5.5	114	72	90.5	11	5	UEPF206	UE206	PF206
8.5	17	17	M8×1	6	—	19.8	15.2	—	23	5.5	127	81	100	11	6.56	UBPF207	UB207	PF207
9.5	17	19	—	—	55.6	19.8	15.2	E207	23	5.5	127	81	100	11	6.56	UEPF207	UE207	PF207
9	18	18	M8×1	7	—	22.8	18.2	—	23	7	149	91	119	13.5	7.56	UBPF208	UB208	PF208
11	18	22	—	—	60.3	22.8	18.2	E208	23	7	149	91	119	13.5	7.56	UEPF208	UE208	PF208
11	19	22	—	—	63.5	24.5	20.8	E209	23	7	150	98	120.5	13.5	8.13	UEPF209	UE209	PF209
11	20	22	—	—	69.9	27	23.2	E210	25	8	157	102	127	13.6	9	UEPF210	UE210	PF210
12	21	25	—	—	76.2	33.5	29.2	E211	26	8	168	113	138	13.5	11.1	UEPF211	UE211	PF211
13.5	22	27	—	—	84.2	36.8	32.8	E212	28	8	177	122	148	13.5	12.2	UEPF212	UE212	PF212

带冲压三角形座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B
12	40	22
12	40	28.6
15	40	22
15	40	28.6
17	40	22
17	40	28.6
20	47	25
20	47	31
25	52	27
25	52	31.5
30	62	30
30	62	35.7
35	72	32
35	72	38.9

轴承尺寸/mm						基本额定载荷/kN		配用偏心套	座尺寸/mm							轴承座允许径向载荷max/kN	带座轴承代号	轴承代号	座代号
S	C(min)	C(max)	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	H	H1(max)	H2(max)	J	N	轴承座允许径向载荷max/kN	①	UB型、UE型	PFT型
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT201	UB201	PFT203
6.5	12	13	—	—	28.6	7.35	4.78	E201	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT201	UE201	PFT203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT202	UB202	PFT203
6.5	12	13	—	—	28.6	7.35	4.78	E202	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT202	UE202	PFT203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT203	UB203	PFT203
6.5	12	13	—	—	28.6	7.35	4.78	E203	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT203	UE203	PFT203
7	14	14	M6×0.75	5	—	9.88	6.65	—	17	4.5	91	34	56	71.5	9	3.29	UBPFT204	UB204	PFT204
7.5	14	15	—	—	33.3	9.88	6.65	E204	17	4.5	91	34	56	71.5	9	3.29	UEPFT204	UE204	PFT204
7.5	15	15	M6×0.75	5.5	—	10.8	7.88	—	19	4.5	96	36	61	76	9	3.6	UBPFT205	UB205	PFT205
7.5	15	15	—	—	38.1	10.8	7.88	E205	19	4.5	96	36	61	76	9	3.6	UEPFT205	UE205	PFT205
8	16	16	M6×0.75	6	—	15	11.2	—	20	5.5	114	41	72	90.5	11	5	UBPFT206	UB206	PFT206
9	16	18	—	—	44.5	15	11.2	E206	20	5.5	114	41	72	90.5	11	5	UEPFT206	UE206	PFT206
8.5	17	17	M8×1	6	—	19.8	15.2	—	23	5.5	127	45	81	100	11	6.56	UBPFT207	UB207	PFT207
9.5	17	19	—	—	55.6	19.8	15.2	E207	23	5.5	127	45	81	100	11	6.56	UEPFT207	UE207	PFT207

带冲压菱形座外球面球轴承(带紧定螺钉、带偏心套)

轴承尺寸/mm
d	D	B
12	40	22
12	40	28.6
15	40	22
15	40	28.6
17	40	22
17	40	28.6
20	47	25
20	47	31
25	52	27
25	52	31.5
30	62	30
30	62	35.7
35	72	32
35	72	38.9

轴承尺寸/mm						基本额定载荷/kN		配用偏心套	座尺寸/mm							轴承座允许径向载荷max/kN	带座轴承代号	轴承代号	座代号
S	C(min)	C(max)	ds	G	d1(max)	Cr	C0r	代号	A(max)	A1(max)	H(max)	H2(max)	J	L(max)	N	轴承座允许径向载荷max/kN	①	UB、UE型	PFL型
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	60	7.1	2.45	UBPFL201	UB201	PFL203
6.5	12	13	—	—	28.6	7.35	4.78	E201	15	4.5	82	49	63.5	60	7.1	2.45	UEPFL201	UE201	PFL203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	60	7.1	2.45	UBPFL202	UB202	PFL203
6.5	12	13	—	—	28.6	7.35	4.78	E202	15	4.5	82	49	63.5	60	7.1	2.45	UEPFL202	UE202	PFL203
6	12	12	M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	60	7.1	2.45	UBPFL203	UB203	PFL203
6.5	12	13	—	—	28.6	7.35	4.78	E203	15	4.5	82	49	63.5	60	7.1	2.45	UEPFL203	UE203	PFL203
7	14	14	M6×0.75	5	—	9.88	6.65	—	17	4.5	91	56	71.5	68	9	3.29	UBPFL204	UB204	PFL204
7.5	14	15	—	—	33.3	9.88	6.65	E204	17	4.5	91	56	71.5	68	9	3.29	UEPFL204	UE204	PFL204
7.5	15	15	M6×0.75	5.5	—	10.8	7.88	—	19	4.5	96	61	76	72	9	3.6	UBPFL205	UB205	PFL205
7.5	15	15	—	—	38.1	10.8	7.88	E205	19	4.5	96	61	76	72	9	3.6	UEPFL205	UE205	PFL205
8	16	16	M6×0.75	6	—	15	11.2	—	20	5.5	114	72	90.5	85	11	5	UBPFL206	UB206	PFL206
9	16	18	—	—	44.5	15	11.2	E206	20	5.5	114	72	90.5	85	11	5	UEPFL206	UE206	PFL206
8.5	17	17	M8×1	6	—	19.8	15.2	—	23	5.5	127	81	100	95	11	6.56	UBPFL207	UB207	PFL207
9.5	17	19	—	—	55.6	19.8	15.2	E207	23	5.5	127	81	100	95	11	6.56	UEPFL207	UE207	PFL207

<- 上一项下一项 ->

25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
90	160	80
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
95	200	85
100	215	90
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
30	62	25
35	72	30
40	80	35
45	85	40
50	90	45
55	100	50
60	110	55
65	120	60
75	130	65
80	140	70
85	150	75
90	160	80

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
90	160	80
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
95	200	85
100	215	90
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
30	62	25
35	72	30
40	80	35
45	85	40
50	90	45
55	100	50
60	110	55
65	120	60
75	130	65
80	140	70
85	150	75
90	160	80

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
90	160	80
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	120	60
65	140	60
75	130	65
75	160	65
80	140	70
80	170	70
85	150	75
85	180	75
95	200	85
100	215	90
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125

轴承尺寸/mm
dz	D	d0
25	52	20
30	62	25
35	72	30
40	80	35
45	85	40
50	90	45
55	100	50
60	110	55
65	120	60
75	130	65
80	140	70
85	150	75
90	160	80

轴承尺寸/mm
dz	D	d0
25	52	20
25	62	20
30	62	25
30	72	25
35	72	30
35	80	30
40	80	35
40	90	35
45	85	40
45	100	40
50	90	45
50	110	45
55	100	50
55	120	50
60	110	55
60	130	55
65	140	60
75	160	65
80	170	70
85	180	75
90	190	80
95	200	85
100	215	90
110	240	100
120	260	110
130	280	115
140	300	125
