四点接触球轴承(摘自GB/T 294-1994)

常用滚动轴承的基本尺寸与数据分页导航

本页导航 广告链接

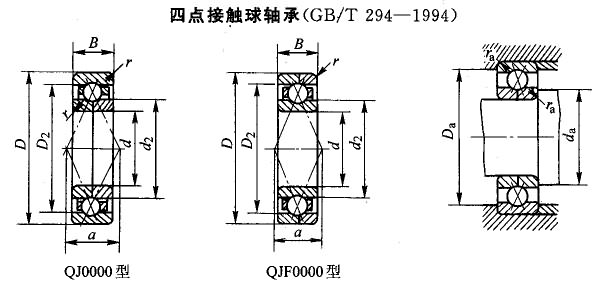

四点接触球轴承(摘自GB/T 294-1994)

①QJ0000型、QJF0000型

轴承代号
①

QJ 306

QJF 207

QJ 307

QJF 208

QJ 208

QJF 209

QJF 309

QJF 210

QJ 210

QJF 310

QJ 310

QJF 211

QJ 211

QJF 311

QJ 311

QJF 212

QJ 212

QJF 312

QJF 213

QJ 213

QJF 313

QJ 214

QJ 314

QJ 215

QJ 317

QJ 1018

QJ 218

QJ 318

QJ 220

QJ 1022

QJ 222

QJ 322

QJ 1024

QJ 224

QJ 324

QJ 1026

QJ 226

QJ 1028

QJ 228

QJ 328

QJ 230

QJ 1032

QJ 232

QJ 1034

QJ 234

QJ 1036

QJ 236

QJ 1038

QJ 1040

QJ 1044

OJ 1048

QJ 1052

QJ 1056

QJ 1060

QJ 1064

QJ 1068

QJ 1072

QJ 1076

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm				基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	d2≈	D2≈	a	r(min)	Cr	C0r	脂	油	W≈
30	72	19	37	65	1	45.8	58.2	36	1.1	44.5	31.2	6700	9000	0.42
35	72	17	42	65	1	—	—	—	1.1	28	25.8	6300	8500	0.356
35	80	21	44	71	1.5	50.7	64.3	40	1.5	53.2	37.2	6000	8000	0.57
40	80	18	47	73	1	—	—	—	1.1	36	32	6000	8000	0.394
40	80	18	47	73	1	54	66	42	1.1	40.5	37	6700	9000	0.391
45	85	19	52	78	1	—	—	—	1.1	40	37.8	5300	7000	0.43
45	100	25	54	91	1.5	—	—	—	1.5	55.5	50.2	4800	6300	0.923
50	90	20	57	83	1	—	—	—	1.1	41.8	40.2	5000	6700	0.514
50	90	20	57	83	1	63.5	76.5	49	1.1	55.5	44.8	5000	6700	0.52
50	110	27	60	100	2	—	—	—	2	73.5	72.2	4500	6000	1.2
50	110	27	60	100	2	70	90	56	2	85	80	5000	6700	1.33
55	100	21	64	91	1.5	—	—	—	1.5	50.2	50.2	4500	6000	0.76
55	100	21	64	91	1.5	70.3	84.7	54	1.5	71	62	5300	7000	0.769
55	120	29	65	110	2	—	—	—	2	86.5	85	4000	5300	1.48
55	120	29	65	110	2	77.2	97.8	61	2	115	86.5	4000	5300	1.48
60	110	22	69	101	1.5	—	—	—	1.5	62.8	63.8	4300	5600	1
60	110	22	69	101	1.5	77	93	60	1.5	81	71	4800	6300	0.99
60	130	31	72	118	2.1	—	—	—	2.1	93.5	93.2	3800	5000	2.2
65	120	23	74	111	1.5	—	—	—	1.5	65.2	67.8	3800	5000	1.12
65	120	23	74	111	1.5	84.5	101	65	1.5	90	83	4300	5600	1.2
65	140	33	77	128	2.1	—	—	—	2.1	105	102	3400	4500	2.32
70	125	24	79	116	1.5	89	106	68	1.5	98	91.5	4300	5600	2.32
70	150	35	82	138	2.1	97.3	123	77	2.1	168	132	3200	4300	3.15
75	130	25	84	121	1.5	93.8	112	72	1.5	108	98	4000	5300	1.45
85	180	41	99	166	2.5	117	148	93	3	210	188	2600	3600	5.5
90	140	24	99	131	1.5	—	—	—	1.5	102	130	3200	4300	—
90	160	30	100	150	2	114	136	88	2	165	150	3200	4300	2.91
90	190	43	104	176	2.5	124	156	98	3	238	228	2400	3400	6.41
100	180	34	112	168	2.1	127	153	98	2.1	212	192	2800	3800	4.05
110	170	28	120	160	2	—	—	—	2	150	195	3000	4000	—
110	200	38	122	188	2.1	141	169	109	2.1	255	245	2400	3400	5.76
110	240	50	122	188	2.1	154	196	23	2.1	328	345	2000	3000	12.4
120	180	28	130	170	2	—	—	—	2	152	208	2200	3200	—
120	215	40	132	203	2.1	152	183	117	2	280	275	2200	3200	6.49
120	260	55	134	246	2.5	169	211	133	3	352	392	1600	2200	15.3
130	200	33	140	190	2	—	—	—	2	202	230	2000	2700	—
130	230	40	144	216	2.5	165	195	126	3	288	290	1900	2800	7.28
140	210	33	150	200	2	—	—	—	2	205	242	1900	2600	—
140	250	42	154	236	2.5	179	211	137	3	292	352	1500	2000	10.5
140	300	62	158	282	3	196	244	154	4	422	512	1300	1800	22.4
150	270	45	164	256	2.5	194	226	147	3	302	372	1400	1900	12.4
160	240	38	172	228	2.1	—	—	140	2.1	260	318	1600	2200	—
160	290	48	174	276	2.5	207	243	158	3	352	455	1300	1800	14.7
170	260	42	182	248	2.1	198.8	231.2	151	2.1	200	350	1500	2000	7.45
170	310	52	188	292	3	222	258	168	4	358	480	1200	1700	18.1
180	280	46	192	268	2.1	212.7	247.8	161	2.1	335	408	1400	1800	10.7
180	320	52	198	302	3	231	269	175	4	392	545	1100	1600	—
190	290	46	202	278	2.1	—	—	168	2.1	348	430	1300	1700	—
200	310	51	212	298	2.1	—	—	179	2.1	382	498	1200	1600	—
220	340	56	234	326	2.5	259	301	196	3	448	622	1000	1400	18
240	360	56	254	346	2.5	282.2	318	210	3	458	655	950	1300	21
260	400	65	278	382	3	—	—	—	4	510	765	850	1200	—
280	420	65	298	402	3	—	—	245	4	540	835	800	1000	—
300	460	74	318	442	3	—	—	—	4	630	1040	700	950	—
320	480	74	338	462	3	—	—	280	4	650	1090	650	850	—
340	520	82	362	498	4	—	—	301	5	725	1270	600	800	—
360	540	82	382	518	4	—	—	—	5	768	1380	530	700	—
380	560	82	402	538	4	—	—	—	5	805	1430	500	670	—

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm				基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	d2≈	D2≈	a	r(min)	Cr	C0r	脂	油	W≈
30	72	19	37	65	1	45.8	58.2	36	1.1	44.5	31.2	6700	9000	0.42
35	72	17	42	65	1	—	—	—	1.1	28	25.8	6300	8500	0.356
35	80	21	44	71	1.5	50.7	64.3	40	1.5	53.2	37.2	6000	8000	0.57
40	80	18	47	73	1	—	—	—	1.1	36	32	6000	8000	0.394
40	80	18	47	73	1	54	66	42	1.1	40.5	37	6700	9000	0.391
45	85	19	52	78	1	—	—	—	1.1	40	37.8	5300	7000	0.43
45	100	25	54	91	1.5	—	—	—	1.5	55.5	50.2	4800	6300	0.923
50	90	20	57	83	1	—	—	—	1.1	41.8	40.2	5000	6700	0.514
50	90	20	57	83	1	63.5	76.5	49	1.1	55.5	44.8	5000	6700	0.52
50	110	27	60	100	2	—	—	—	2	73.5	72.2	4500	6000	1.2
50	110	27	60	100	2	70	90	56	2	85	80	5000	6700	1.33
55	100	21	64	91	1.5	—	—	—	1.5	50.2	50.2	4500	6000	0.76
55	100	21	64	91	1.5	70.3	84.7	54	1.5	71	62	5300	7000	0.769
55	120	29	65	110	2	—	—	—	2	86.5	85	4000	5300	1.48
55	120	29	65	110	2	77.2	97.8	61	2	115	86.5	4000	5300	1.48
60	110	22	69	101	1.5	—	—	—	1.5	62.8	63.8	4300	5600	1
60	110	22	69	101	1.5	77	93	60	1.5	81	71	4800	6300	0.99
60	130	31	72	118	2.1	—	—	—	2.1	93.5	93.2	3800	5000	2.2
65	120	23	74	111	1.5	—	—	—	1.5	65.2	67.8	3800	5000	1.12
65	120	23	74	111	1.5	84.5	101	65	1.5	90	83	4300	5600	1.2
65	140	33	77	128	2.1	—	—	—	2.1	105	102	3400	4500	2.32
70	125	24	79	116	1.5	89	106	68	1.5	98	91.5	4300	5600	2.32
70	150	35	82	138	2.1	97.3	123	77	2.1	168	132	3200	4300	3.15
75	130	25	84	121	1.5	93.8	112	72	1.5	108	98	4000	5300	1.45
85	180	41	99	166	2.5	117	148	93	3	210	188	2600	3600	5.5
90	140	24	99	131	1.5	—	—	—	1.5	102	130	3200	4300	—
90	160	30	100	150	2	114	136	88	2	165	150	3200	4300	2.91
90	190	43	104	176	2.5	124	156	98	3	238	228	2400	3400	6.41
100	180	34	112	168	2.1	127	153	98	2.1	212	192	2800	3800	4.05
110	170	28	120	160	2	—	—	—	2	150	195	3000	4000	—
110	200	38	122	188	2.1	141	169	109	2.1	255	245	2400	3400	5.76
110	240	50	122	188	2.1	154	196	23	2.1	328	345	2000	3000	12.4
120	180	28	130	170	2	—	—	—	2	152	208	2200	3200	—
120	215	40	132	203	2.1	152	183	117	2	280	275	2200	3200	6.49
120	260	55	134	246	2.5	169	211	133	3	352	392	1600	2200	15.3
130	200	33	140	190	2	—	—	—	2	202	230	2000	2700	—
130	230	40	144	216	2.5	165	195	126	3	288	290	1900	2800	7.28
140	210	33	150	200	2	—	—	—	2	205	242	1900	2600	—
140	250	42	154	236	2.5	179	211	137	3	292	352	1500	2000	10.5
140	300	62	158	282	3	196	244	154	4	422	512	1300	1800	22.4
150	270	45	164	256	2.5	194	226	147	3	302	372	1400	1900	12.4
160	240	38	172	228	2.1	—	—	140	2.1	260	318	1600	2200	—
160	290	48	174	276	2.5	207	243	158	3	352	455	1300	1800	14.7
170	260	42	182	248	2.1	198.8	231.2	151	2.1	200	350	1500	2000	7.45
170	310	52	188	292	3	222	258	168	4	358	480	1200	1700	18.1
180	280	46	192	268	2.1	212.7	247.8	161	2.1	335	408	1400	1800	10.7
180	320	52	198	302	3	231	269	175	4	392	545	1100	1600	—
190	290	46	202	278	2.1	—	—	168	2.1	348	430	1300	1700	—
200	310	51	212	298	2.1	—	—	179	2.1	382	498	1200	1600	—
220	340	56	234	326	2.5	259	301	196	3	448	622	1000	1400	18
240	360	56	254	346	2.5	282.2	318	210	3	458	655	950	1300	21
260	400	65	278	382	3	—	—	—	4	510	765	850	1200	—
280	420	65	298	402	3	—	—	245	4	540	835	800	1000	—
300	460	74	318	442	3	—	—	—	4	630	1040	700	950	—
320	480	74	338	462	3	—	—	280	4	650	1090	650	850	—
340	520	82	362	498	4	—	—	301	5	725	1270	600	800	—
360	540	82	382	518	4	—	—	—	5	768	1380	530	700	—
380	560	82	402	538	4	—	—	—	5	805	1430	500	670	—
