调心球轴承(摘自GB/T 281-1994)

调心球轴承

注：径向当量动载荷：
当Fa/Fr≤e时，Pr=Fr+Y1Fa
当Fa/Fr＞e时，Pr=0.65Fr+Y2Fa
径向当量静载荷：
P0r=Fr+Y0Fa

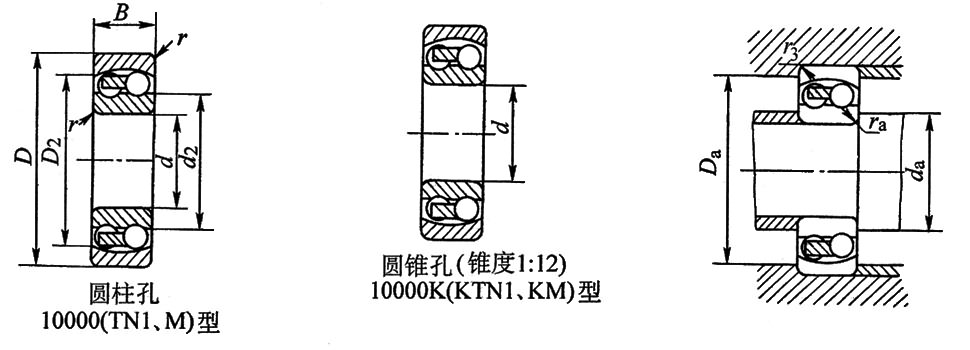

①圆柱孔1000（TN1、M）型
②圆柱孔1000（KTN1、KM）型

轴承代号
①	②

1200	1200K
1200TN1	1200KTN1
2200	2200K
2200TN1	—
1300	1300K
1300TN1	—
2300	2300K
2300TN1	—
1201	1201K
1201TN1	1201KTN1
2201	2201K
2201TN1	—
1301	1301K
1301TN1	—
2301	2301K
2301TN1	—
1202	1202K
1202TN1	1202KTN1
2202	2202K
2202TN1	—
1302	1302K
1302TN1	—
2302	2302K
2302TN1	—
1203	1203K
1203TN1	1203KTN1
2203	2203K
2203TN1	—
1303	1303K
1303TN1	—
2303	2303K
2303TN1	—
1204	1204K
1204TN1	1204KTN1
2204	2204K
2204TN1	2204KTN1
1304	1304K
1304TN1	1304KTN1
2304	2304K
2304TN1	2304KTN1
1205	1205K
1205TN1	1205KTN1
2205	2205K
2205TN1	2205KTN1
1305	1305K
1305TN1	1305KTN1
2305	2305K
2305TN1	2305KTN1
1206	1206K
1206TN1	1206KTN1
2206	2206K
1306	1306K
1306TN1	1306KTN1
2306	2306K
2306TN1	2306KTN1
1207	1207K
1207TN1	1207KTN1
2207	2207K
2207TN1	2207KTN1
1307	1307K
1307TN1	1307KTN1
2307	2307K
2307TN1	2307KTN1
1208	1208K
1208TN1	1208KTN1
2208	2208K
2208TN1	2208KTN1
1308	1308K
1308TN1	1308KTN1
2308	2308K
2308TN1	2308KTN1
1209	1209K
1209TN1	1209KTN1
2209	2209K
2209TN1	2209KTN1
1309	1309K
1309TN1	1309KTN1
2309	2309K
2309TN1	2309KTN1
1210	1210K
1210TN1	1210KTN1
2210	2210K
2210TN1	2210KTN1
1310	1310K
1310TN1	1310KTN1
2310	2310K
2310TN1	2310KTN1
1211	1211K
1211TN1	1211KTN1
2211	2211K
2211TN1	2211KTN1
1311	1311K
2311	2311K
2311TN1	2311KTN1
1212	1212K
1212TN1	1212KTN1
2212	2212K
2212TN1	2212KTN1
1312	1312K
1312TN1	1312KTN1
2312	2312K
2312TN1	2312KTN1
1213	1213K
1213TN1	1213KTN1
2213	2213K
2213TN1	2213KTN1
1313	1313K
1313TN1	1313KTN1
2313	2313K
2313TN1	2313KTN1
1214	1214K
1214M	1214KM
2214	2214K
2214TN1	2214KTN1
1314	1314K
1314M	1314KM
2314	2314K
2314M	2314KM
1215	1215K
1215M	1215KM
2215	2215K
2215TN1	2215KTN1
1315	1315K
1315M	1315KM
2315	2315K
2315M	2315KM
1216	1216K
1216M	1216KM
2216	2216K
2216TN1	2216KTN1
1316	1316K
1316M	1316KM
2316	2316K
2316M	2316KM
1217	1217K
1217M	1217KM
2217	2217K
2217TN1	2217KTN1
1317	1317K
1317M	1317KM
2317	2317K
2317M	2317KM
1218	1218K
1218M	1218KM
2218	2218K
2218M	2218KM
1318	1318K
1318M	1318KM
2318	2318K
2318M	2318KM
1219	1219K
1219M	1219KM
2219	2219K
2219M	2219KM
1319	1319K
1319M	1319KM
2319	2319K
2319M	2319KM
1220	1220K
1220M	1220KM
2220	2220K
2220M	2220KM
1320	1320K
1320M	1320KM
2320	2320K
2320M	2320KM
1221	1221K
1221M	1221KM
2221	2221K
2221M	—
1321	1321K
1321M	—
2321M	2321KM
1222	1222K
1222M	1222KM
2222	2222K
2222M	2222KM
1322	1322K
1322M	1322KM
2322	2322K
2322M	2322KM

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm			计算系数				基本额定载荷		极限转速		重量/kg
d	D	B	da(max)	Da(max)	ra(max)	d2	D2	r(min)	e	Y1	Y2	Y0	Cr/kN	C0r/kN	脂/(r/min)	油/(r/min)	W≈
10	30	9	15	25	0.6	16.7	24.4	0.6	0.32	2	3	2	5.48	1.2	24000	28000	0.035
10	30	9	15	25	0.6	16.7	23.5	0.6	0.31	2.1	3.17	2.1	5.4	1.2	24000	28000	0.035
10	30	14	15	25	0.6	15.3	23.32	0.6	0.62	1	1.6	1.1	7.12	1.58	24000	28000	0.05
10	30	14	15	25	0.6	15.6	23.3	0.6	0.48	1.3	2	1.4	8	1.7	24000	28000	0.054
10	35	11	15	30	0.6	—	—	0.6	0.33	1.9	3	2	7.22	1.62	20000	24000	0.06
10	35	11	15	30	0.6	18.5	26.4	0.6	0.33	1.9	3	2	7.3	1.6	20000	24000	0.062
10	35	17	15	30	0.6	—	—	0.6	0.66	0.95	1.5	1	11	2.45	18000	22000	0.09
10	35	17	15	30	0.6	17.1	25.4	0.6	0.56	1.1	1.7	1.1	10.8	2.4	18000	22000	0.097
12	32	10	17	27	0.6	18.5	26.2	0.6	0.33	1.9	2.9	2	5.55	1.25	22000	26000	0.042
12	32	10	17	27	0.6	18.4	25.5	0.6	0.32	1.9	3	2.1	6.2	1.4	22000	26000	0.042
12	32	14	17	27	0.6	—	—	0.6	—	—	—	—	8.8	1.8	22000	26000	—
12	32	14	17	27	0.6	17.6	25.6	0.6	0.45	1.4	2.2	1.5	8.5	1.9	22000	26000	0.059
12	37	12	18	31	1	20	30.8	1	0.35	1.8	2.8	1.9	9.42	2.12	18000	22000	0.07
12	37	12	18	31	1	20	29.2	1	0.34	1.8	2.8	1.9	9.4	2.1	18000	22000	0.071
12	37	17	18	31	1	—	—	1	—	—	—	—	12.5	2.72	17000	22000	—
12	37	17	18	31	1	18.8	27.5	1	0.53	1.1	1.9	1.3	11.5	2.6	17000	22000	0.105
15	35	11	20	30	0.6	20.9	29.9	0.6	0.33	1.9	3	2	7.48	1.75	18000	22000	0.051
15	35	11	20	30	0.6	21	29	0.6	0.3	2.1	3.2	2.2	7.4	1.7	18000	22000	0.051
15	35	14	20	30	0.6	20.8	30.4	0.6	0.5	1.3	2	1.3	7.65	1.8	18000	22000	0.06
15	35	14	20	30	0.6	20.5	28.6	0.6	0.39	1.6	2.5	1.7	8.7	2	18000	22000	0.066
15	42	13	21	36	1	23.6	34.1	1	0.33	1.9	2.9	2	9.5	2.28	16000	20000	0.1
15	42	13	21	36	1	23.9	33.7	1	0.31	2	3.1	2.1	10.8	2.6	16000	20000	0.097
15	42	17	21	36	1	23.2	35.2	1	0.51	1.2	1.9	1.3	12	2.88	14000	18000	0.11
15	42	17	21	36	1	23.9	33.5	1	0.46	1.4	2.1	1.4	11.8	2.9	14000	18000	0.126
17	40	12	22	35	0.6	24.2	33.7	0.6	0.31	2	3.2	2.1	7.9	2.02	16000	20000	0.076
17	40	12	22	35	0.6	24.1	32.8	0.6	0.3	2.1	3.2	2.2	8.9	2.2	16000	20000	0.075
17	40	16	22	35	0.6	23.5	34.3	0.6	0.5	1.2	1.9	1.3	9	2.45	16000	20000	0.09
17	40	16	22	35	0.6	23.6	33.1	0.6	0.4	1.6	2.4	1.6	10.5	2.5	16000	20000	0.098
17	47	14	23	41	1	26.4	38.3	1	0.33	1.9	3	2	12.5	3.18	14000	17000	0.14
17	47	14	23	41	1	28.9	39.5	1	0.3	2.1	3.2	2.2	12.8	3.4	14000	17000	0.131
17	47	19	23	41	1	25.8	39.4	1	0.52	1.2	1.9	1.3	14.5	3.58	13000	16000	0.17
17	47	19	23	41	1	26.5	37.5	1	0.5	1.3	1.9	1.3	14.5	3.6	13000	16000	0.175
20	47	14	26	41	1	28.9	39.1	1	0.27	2.3	3.6	2.4	9.95	2.65	14000	17000	0.12
20	47	14	26	41	1	29.2	39.6	1	0.3	2.1	3.2	2.2	12.8	3.4	14000	17000	0.12
20	47	18	26	41	1	28	40.4	1	0.48	1.3	2	1.4	12.5	3.28	14000	17000	0.15
20	47	18	26	41	1	27.4	39.3	1	0.4	1.6	2.4	1.6	16.8	4.2	14000	17000	0.152
20	52	15	27	45	1	31.3	43.6	1.1	0.29	2.2	3.4	2.3	12.5	3.38	12000	15000	0.17
20	52	15	27	45	1	32.4	43.4	1.1	0.28	2.2	3.4	2.3	14.2	4	12000	15000	0.169
20	52	21	27	45	1	28.8	43.7	1.1	0.51	1.2	1.9	1.3	17.8	4.75	11000	14000	0.22
20	52	21	27	45	1	29.5	40.9	1.1	0.44	1.4	2.2	1.5	18.2	4.7	11000	14000	0.238
25	52	15	31	46	1	33.1	44.9	1	0.27	2.3	3.6	2.4	12	3.3	12000	14000	0.14
25	52	15	31	46	1	33.3	44.2	1	0.28	2.3	3.5	2.4	14.2	4	12000	14000	0.148
25	52	18	31	46	1	33	44.7	1	0.4l	1.5	2.3	1.5	12.5	3.4	12000	14000	0.19
25	52	18	31	46	1	32.6	44.6	1	0.33	1.9	3	2	16.8	4.4	12000	14000	0.17
25	62	17	32	55	1	37.8	52.5	1.1	0.27	2.3	3.5	2.4	17.8	5.05	10000	13000	0.26
25	62	17	32	55	1	37.3	50.3	1.1	0.28	2.2	3.5	2.3	18.8	5.5	10000	13000	0.272
25	62	24	32	55	1	35.2	52.5	1.1	0.47	1.3	2.1	1.4	24.5	6.48	9500	12000	0.35
25	62	24	32	55	1	36.1	50	1.1	0.41	1.5	2.3	1.6	24.5	6.5	9500	12000	0.375
30	62	16	36	56	1	40.1	53.2	1	0.24	2.6	4	2.7	15.8	4.7	10000	12000	0.23
30	62	16	36	56	1	40	51.7	1	0.25	2.5	3.9	2.7	15.5	4.7	10000	12000	0.228
30	62	20	36	56	1	40	53	1	0.39	1.6	2.4	1.7	15.2	4.6	10000	12000	0.26
30	72	19	37	65	1	44.9	60.9	1.1	0.26	2.4	3.8	2.6	21.5	6.28	8500	11000	0.4
30	72	19	37	65	1	44.9	59	1.1	0.25	2.5	3.9	2.6	21.2	6.3	8500	11000	0.399
30	72	27	37	65	1	41.7	60.9	1.1	0.44	1.4	2.2	1.5	31.5	8.68	8000	10000	0.5
30	72	27	37	65	1	41.9	58.5	1.1	0.43	1.5	2.3	1.5	31.5	8.7	8000	10000	0.556
35	72	17	42	65	1	47.5	60.7	1.1	0.23	2.7	4.2	2.9	15.8	5.08	8500	10000	0.32
35	72	17	42	65	1	47.1	60.2	1.1	0.23	2.7	4.2	2.9	18.8	5.9	8500	10000	0.328
35	72	23	42	65	1	46	62.2	1.1	0.38	1.7	2.6	1.8	21.8	6.65	8500	10000	0.44
35	72	23	42	65	1	45.1	61.9	1.1	0.31	2	3.1	2.1	30.5	8.7	8500	10000	0.425
35	80	21	44	71	1.5	51.5	69.5	1.5	0.25	2.6	4	2.7	25	7.95	7500	9500	0.54
35	80	21	44	71	1.5	51.7	67.1	1.5	0.25	2.5	3.9	2.6	26.2	8.5	7500	9500	0.534
35	80	31	44	71	1.5	46.5	68.4	1.5	0.46	1.4	2.1	1.4	39.2	11	7100	9000	0.68
35	80	31	44	71	1.5	47.7	66.6	1.5	0.39	1.6	2.5	1.7	39.5	11.2	7100	9000	0.763
40	80	18	47	73	1	53.6	68.8	1.1	0.22	2.9	4.4	3	19.2	6.4	7500	9000	0.41
40	80	18	47	73	1	53.6	66.7	1.1	0.22	2.9	4.5	3	20	6.9	7500	9000	0.43
40	80	23	47	73	1	52.4	68.8	1.1	0.24	1.9	2.9	2	22.5	7.38	7500	9000	0.53
40	80	23	47	73	1	52.1	69.3	1.1	0.29	2.2	3.4	2.3	31.8	10.2	7500	9000	0.523
40	90	23	49	81	1.5	57.5	76.8	1.5	0.24	2.6	4	2.7	29.5	9.5	6700	8500	0.71
40	90	23	49	81	1.5	60.6	78.7	1.5	0.24	2.6	4.1	2.8	33.7	11.3	6700	8500	0.723
40	90	33	49	81	1.5	53.5	76.8	1.5	0.43	1.5	2.3	1.5	44.8	13.2	6300	8000	0.93
40	90	33	49	81	1.5	53.4	76.2	1.5	0.4	1.6	2.5	1.7	54	15.8	6300	8000	1.013
45	85	19	52	78	1	57.3	73.7	1.1	0.21	2.9	4.6	3.1	21.8	7.32	7100	8500	0.49
45	85	19	52	78	1	57.4	71.7	1.1	0.22	2.9	4.5	3	23.5	8.3	7100	8500	0.489
45	85	23	52	78	1	57.5	74.1	1.1	0.31	2.1	3.2	2.2	23.2	8	7100	8500	0.55
45	85	23	52	78	1	55.3	72.4	1.1	0.26	2.4	3.8	2.5	32.5	10.5	7100	8500	0.574
45	100	25	54	91	1.5	63.7	85.7	1.5	0.25	2.5	3.9	2.6	38	12.8	6000	7500	0.96
45	100	25	54	91	1.5	67.7	87	1.5	0.23	2.7	4.2	2.8	38.8	13.5	6000	7500	0.978
45	100	36	54	91	1.5	60.2	86	1.5	0.42	1.5	2.3	1.6	55	16.2	5600	7100	1.25
45	100	36	54	91	1.5	60	85	1.5	0.37	1.7	2.6	1.8	63.8	19.2	5600	7100	1.351
50	90	20	57	83	1	62.3	78.7	1.1	0.2	3.1	4.8	3.3	22.8	8.08	6300	8000	0.54
50	90	20	57	83	1	62.3	77.5	1.1	0.21	3	4.6	3.1	26.5	9.5	6300	8000	0.55
50	90	23	57	83	1	62.5	79.3	1.1	0.29	2.2	3.4	2.3	23.2	8.45	6300	8000	0.68
50	90	23	57	83	1	61.3	79,3	1.1	0.24	2.7	4.1	2.8	33.5	11.2	6300	8000	0.596
50	110	27	60	100	2	70.1	95	2	0.24	2.7	4.1	2.8	43.2	14.2	5600	6700	1.21
50	110	27	60	100	2	70.3	90.6	2	0.24	2.7	4.1	2.8	43.8	15.2	5600	6700	1.301
50	110	40	60	100	2	65.8	94.4	2	0.43	1.5	2.3	1.6	64.5	19.8	5000	6300	1.64
50	110	40	60	100	2	67.7	91.4	2	0.34	1.9	2.9	2	64.8	20.2	5000	6300	1.839
55	100	21	64	91	1.5	70.1	88.4	1.5	0.2	3.2	5	3.4	26.8	10	6000	7100	0.72
55	100	21	64	91	1.5	70.7	86.4	1.5	0.19	3.3	5.1	3.4	27.8	10.5	6000	7100	0.717
55	100	25	64	91	1.5	69.7	87.8	1.5	0.28	2.3	3.5	2.4	26.8	9.95	6000	7100	0.81
55	100	25	64	91	1.5	67.6	87.4	1.5	0.23	2.7	4.2	2.8	39.2	13.5	6000	7100	0.81
55	120	29	65	110	2	77.7	104	2	0.23	2.7	4.2	2.8	51.5	18.2	5000	6300	1.58
55	120	43	65	110	2	72	103	2	0.41	1.5	2.4	1.6	75.2	23.5	4800	6000	2.1
55	120	43	65	110	2	73.9	99.7	2	0.33	1.9	3	2	75.2	24	4800	6000	2.345
60	110	22	69	101	1.5	77.8	97.5	1.5	0.19	3.4	5.3	3.6	30.2	11.5	5300	6300	0.9
60	110	22	69	101	1.5	78.6	95.7	1.5	0.18	3.4	5.3	3.6	31.2	12.2	5300	6300	0.917
60	110	28	69	101	1.5	75.5	96.1	1.5	0.28	2.3	3.5	2.4	34	12.5	5300	6300	1.1
60	110	28	69	101	1.5	74.8	96	1.5	0.24	2.6	4	2.7	46.5	16.2	5300	6300	1.109
60	130	31	72	118	2.1	87	115	2.1	0.23	2.8	4.3	2.9	57.2	20.8	4500	5600	1.96
60	130	31	72	118	2.1	87.1	111.5	2.1	0.23	2.8	4.3	2.9	58.2	21.2	4500	5600	2.023
60	130	46	72	118	2.1	76.9	112	2.1	0.41	1.6	2.5	1.6	86.8	27.5	4300	5300	2.6
60	130	46	72	118	2.1	80	108.5	2.1	0.33	1.9	3	2	87.5	28.2	4300	5300	2.912
65	120	23	74	111	1.5	85.3	105	1.5	0.17	3.7	5.7	3.9	31	12.5	4800	6000	0.92
65	120	23	74	111	1.5	85.7	104	1.5	0.18	3.6	5.6	3.8	35	13.8	4800	6000	1.155
65	120	31	74	111	1.5	81.9	105	1.5	0.28	2.3	3.5	2.4	43.5	16.2	4800	6000	1.5
65	120	31	74	111	1.5	80.9	104.5	1.5	0.24	2.6	4	2.7	56.8	20.2	4800	6000	1.504
65	140	33	77	128	2.1	92.5	122	2.1	0.23	2.8	4.3	2.9	61.8	22.8	4300	5300	2.39
65	140	33	77	128	2.1	90.4	115.7	2.1	0.23	2.7	4.2	2.9	62.8	22.8	4300	5300	2.528
65	140	48	77	128	2.1	85.5	122	2.1	0.38	1.6	2.6	1.7	96	32.5	3800	4800	3.2
65	140	48	77	128	2.1	87.6	118.4	2.1	0.32	2	3.1	2.1	97.2	31.8	3800	4800	3.477
70	125	24	79	116	1.5	87.4	109	1.5	0.18	3.5	5.4	3.7	34.5	13.5	4800	5600	1,29
70	125	24	79	116	1.5	88.7	106.9	1.5	0.18	3.5	5.4	3.7	34.5	13.5	4800	5600	1.345
70	125	31	79	116	1.5	87.5	111	1.5	0.27	2.4	3.7	2.5	44	17	4500	5600	1.62
70	125	31	79	116	1.5	88.1	109.3	1.5	0.23	2.7	4.2	2.9	55.2	19.5	4500	5600	1.575
70	150	35	82	138	2.1	97.7	129	2.1	0.22	2.8	4.4	2.9	74.5	27.5	4000	5000	3
70	150	35	82	138	2.1	97.2	125.1	2.1	0.23	2.8	4.3	2.9	75	28.5	4000	5000	3.267
70	150	51	82	138	2.1	91.6	130	2.1	0.38	1.7	2.6	1.8	110	37.5	3600	4500	3.9
70	150	51	82	138	2.1	91.7	126.1	2.1	0.37	1.7	2.6	1.8	113	37.2	3600	4500	5.358
75	130	25	84	121	1.5	93	116	1.5	0.17	3.6	5.6	3.8	38.8	15.2	4300	5300	1.35
75	130	25	84	121	1.5	93.9	113.3	1.5	0.17	3.7	5.7	3.8	38.8	15.5	4300	5300	1.461
75	130	31	84	121	1.5	93.1	117	1.5	0.25	2.5	3.9	2.6	44.2	18	4300	5300	1.72
75	130	31	84	121	1.5	93.2	113.9	1.5	0.22	2.9	4.4	3	56.5	20.8	4300	5300	1.619
75	160	37	87	148	2.1	104	138	2.1	0.22	2.8	4.4	3	79	29.8	3800	4500	3.6
75	160	37	87	148	2.1	106	135	2.1	0.22	2.8	4.4	3	78.8	30	3800	4500	3.898
75	160	55	57	148	2.1	97.8	139	2.1	0.38	1.7	2.6	1.7	122	42.8	3400	4300	4.7
75	160	55	57	148	2.1	98.8	135.2	2.1	0.37	1.7	2.7	1.8	126	42.2	3400	4300	6.535
80	140	26	90	130	2	101	125	2	0.18	3.6	5.5	3.7	39.5	16.8	4000	5000	1.65
80	140	26	90	130	2	102	121.7	2	0.17	3.7	5.7	3.9	39.5	16.2	4000	5000	1.792
80	140	33	90	130	2	98.8	124	2	0.25	2.5	3.9	2.6	48.8	20.2	4000	5000	2.19
80	140	33	90	130	2	98.9	124.5	2	0.22	2.9	4.4	3	65.2	25.5	4000	5000	2.057
80	170	39	92	158	2.1	109	147	2.1	0.22	2.9	4.5	3.1	88.5	32.8	3600	4300	4.2
80	170	39	92	158	2.1	110.2	140.7	2.1	0.22	2.8	4.4	3	86.5	32.8	3600	4300	4.648
80	170	58	92	158	2.1	104	148	2.1	0.39	1.6	2.5	1.7	128	45.5	3200	4000	5.7
80	170	58	92	158	2.1	105.4	144.4	2.1	0.37	1.7	2.6	1.8	137	47.5	3200	4000	7.785
85	150	28	95	140	2	107	134	2	0.17	3.7	5.7	3.9	48.8	20.5	3800	4500	2.1
85	150	28	95	140	2	107.1	129	2	0.17	3.6	5.6	3.8	47.8	19.5	3800	4500	2.24
85	150	36	95	140	2	105	133	2	0.25	2.5	3.8	2.6	58.2	23.5	3800	4500	2.53
85	150	36	95	140	2	104.7	130.3	2	0.22	2.9	4.5	3	66.3	26.2	3800	4500	2.611
85	180	41	99	166	2.5	117	158	3	0.22	2.9	4.5	3	97.8	37.8	3400	4000	5
85	180	41	99	166	2.5	117.4	149.4	3	0.22	2.9	4.4	3	97.8	38.5	3400	4000	5.475
85	180	60	99	166	2.5	111	157	3	0.38	1.7	2.6	1.7	140	51	3000	3800	6.7
85	180	60	99	166	2.5	114.6	153.6	3	0.36	1.8	2.7	1.8	140	51.5	3000	3800	8.982
90	160	30	100	150	2	112	142	2	0.17	3.8	5.7	4	56.5	23.2	3800	4300	2.5
90	160	30	100	150	2	113.9	137.2	2	0.18	3.6	5.5	3.7	52.5	21.7	3600	4300	2.753
90	160	40	100	150	2	112	142	2	0.27	2.4	3.7	2.5	70	28.5	3600	4300	3.22
90	160	40	100	150	2	112.6	139	2	0.26	2.4	3.7	2.5	70.2	28.5	3600	4300	4.073
90	190	43	104	176	2.5	122	165	3	0.22	2.8	4.4	2.9	115	44.5	3200	3800	6
90	190	43	104	176	2.5	126.7	162.4	3	0.23	2.7	4.2	2.9	115.8	46.2	3200	3800	6.418
90	190	64	104	176	2.5	115	164	3	0.39	1.6	2.5	1.7	142	57.2	2800	3600	7.9
90	190	64	104	176	2.5	119.4	160.5	3	0.37	1.7	2.6	1.8	152	57.8	2800	3600	10.722
95	170	32	107	158	2.1	120	151	2.1	0.17	3.7	5.7	3.9	63.5	27	3400	4000	3
95	170	32	107	158	2.1	121.8	147.6	2.1	0.17	3.7	5.7	3.8	63.8	26.8	3400	4000	3.314
95	170	43	107	158	2.1	118	151	2.1	0.26	2.4	3.7	2.5	82.8	33.8	3400	4000	4.2
95	170	43	107	158	2.1	119.1	147.9	2.1	0.27	2.3	3.6	2.5	83.2	34.2	3400	4000	5.024
95	200	45	109	186	2.5	127	174	3	0.23	2.8	4.3	2.9	132	50.8	3000	3600	7
95	200	45	109	186	2.5	131.1	170.2	3	0.24	2.6	4	2.7	132	52.4	3000	3600	7.5
95	200	67	109	186	2.5	—	—	3	0.38	1.7	2.6	1.8	162	64.2	2800	3400	9.2
95	200	67	109	186	2.5	125.1	168.6	3	0.37	1.7	2.7	1.8	165	64.2	2800	3400	12.414
100	180	34	112	168	2.1	127	159	2.1	0.18	3.5	5.4	3.7	68.5	29.2	3200	3800	3.7
100	180	34	112	168	2.1	128.5	155.4	2.1	0.17	3.7	5.7	3.8	69.2	29.5	3200	3800	3.979
100	180	46	112	168	2.1	125	160	2.1	0.27	2.3	3.6	2.5	97.2	40.5	3200	3800	5
100	180	46	112	168	2.1	125.7	156.8	2.1	0.27	2.4	3.7	2.5	97.5	40.5	3200	3800	6.065
100	215	47	114	201	2.5	—	185	3	0.24	2.7	4.1	2.8	142	57.2	2800	3400	8.64
100	215	47	114	201	2.5	140.3	181	3	0.24	2.7	4.1	2.8	145	59.5	2800	3400	9.24
100	215	73	114	201	2.5	—	—	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	12.4
100	215	73	114	201	2.5	134.5	182.5	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	15.949
105	190	36	117	178	2.1	134	167	2.1	0.18	3.5	5.5	3.7	74	32.2	3000	3600	4.4
105	190	36	117	178	2.1	135.6	163.7	2.1	0.17	3.7	5.7	3.9	74.5	32.2	3000	3600	4.727
105	190	50	117	178	2.1	—	—	2.1	—	—	—	—	—	—	3000	3600	—
105	190	50	117	178	2.1	131.9	164.8	2.1	0.27	2.3	3.6	2.4	110	46.5	3000	3600	7.391
105	225	49	119	211	2.5	—	—	3	0.24	2.6	4.1	2.7	152	64.5	2600	3200	9.55
105	225	49	119	211	2.5	148.5	190.8	3	0.24	2.7	4.3	2.8	150	63.5	2600	3200	10.544
105	225	77	119	211	2.5	140.8	190.9	3	0.36	1.7	2.7	1.8	205	86.8	2400	3000	18.284
110	200	38	122	188	2.1	140	176	2.1	0.17	3.6	5.6	3.8	87.2	37.5	2800	3400	5.2
110	200	38	122	188	2.1	142.5	173.2	2.1	0.17	3.6	5.6	3.8	88	38.5	2800	3400	5.578
110	200	53	122	188	2.1	137	177	2.1	0.28	2.2	3.5	2.4	125	52.2	2800	3400	7.2
110	200	53	122	188	2.1	138.3	174.1	2.1	0.28	2.3	3.5	2.4	125	52.2	2800	3400	8.759
110	240	50	124	226	2.5	154	206	3	0.23	2.8	4.3	2.9	162	72.8	2400	3000	11.8
110	240	50	124	226	2.5	157.8	201.9	3	0.23	2.8	4.3	2.9	162	72.5	2400	3000	12.452
110	240	80	124	226	2.5	—	—	3	0.39	1.6	2.5	1.7	215	94.2	2200	2800	17.6
110	240	80	124	226	2.5	149.8	202.6	3	0.37	1.7	2.7	1.8	215	94.2	2200	2800	21.967

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm			计算系数				基本额定载荷		极限转速		重量/kg
d	D	B	da(max)	Da(max)	ra(max)	d2	D2	r(min)	e	Y1	Y2	Y0	Cr/kN	C0r/kN	脂/(r/min)	油/(r/min)	W≈
10	30	9	15	25	0.6	16.7	24.4	0.6	0.32	2	3	2	5.48	1.2	24000	28000	0.035
10	30	9	15	25	0.6	16.7	23.5	0.6	0.31	2.1	3.17	2.1	5.4	1.2	24000	28000	0.035
10	30	14	15	25	0.6	15.3	23.32	0.6	0.62	1	1.6	1.1	7.12	1.58	24000	28000	0.05
10	30	14	15	25	0.6	15.6	23.3	0.6	0.48	1.3	2	1.4	8	1.7	24000	28000	0.054
10	35	11	15	30	0.6	—	—	0.6	0.33	1.9	3	2	7.22	1.62	20000	24000	0.06
10	35	11	15	30	0.6	18.5	26.4	0.6	0.33	1.9	3	2	7.3	1.6	20000	24000	0.062
10	35	17	15	30	0.6	—	—	0.6	0.66	0.95	1.5	1	11	2.45	18000	22000	0.09
10	35	17	15	30	0.6	17.1	25.4	0.6	0.56	1.1	1.7	1.1	10.8	2.4	18000	22000	0.097
12	32	10	17	27	0.6	18.5	26.2	0.6	0.33	1.9	2.9	2	5.55	1.25	22000	26000	0.042
12	32	10	17	27	0.6	18.4	25.5	0.6	0.32	1.9	3	2.1	6.2	1.4	22000	26000	0.042
12	32	14	17	27	0.6	—	—	0.6	—	—	—	—	8.8	1.8	22000	26000	—
12	32	14	17	27	0.6	17.6	25.6	0.6	0.45	1.4	2.2	1.5	8.5	1.9	22000	26000	0.059
12	37	12	18	31	1	20	30.8	1	0.35	1.8	2.8	1.9	9.42	2.12	18000	22000	0.07
12	37	12	18	31	1	20	29.2	1	0.34	1.8	2.8	1.9	9.4	2.1	18000	22000	0.071
12	37	17	18	31	1	—	—	1	—	—	—	—	12.5	2.72	17000	22000	—
12	37	17	18	31	1	18.8	27.5	1	0.53	1.1	1.9	1.3	11.5	2.6	17000	22000	0.105
15	35	11	20	30	0.6	20.9	29.9	0.6	0.33	1.9	3	2	7.48	1.75	18000	22000	0.051
15	35	11	20	30	0.6	21	29	0.6	0.3	2.1	3.2	2.2	7.4	1.7	18000	22000	0.051
15	35	14	20	30	0.6	20.8	30.4	0.6	0.5	1.3	2	1.3	7.65	1.8	18000	22000	0.06
15	35	14	20	30	0.6	20.5	28.6	0.6	0.39	1.6	2.5	1.7	8.7	2	18000	22000	0.066
15	42	13	21	36	1	23.6	34.1	1	0.33	1.9	2.9	2	9.5	2.28	16000	20000	0.1
15	42	13	21	36	1	23.9	33.7	1	0.31	2	3.1	2.1	10.8	2.6	16000	20000	0.097
15	42	17	21	36	1	23.2	35.2	1	0.51	1.2	1.9	1.3	12	2.88	14000	18000	0.11
15	42	17	21	36	1	23.9	33.5	1	0.46	1.4	2.1	1.4	11.8	2.9	14000	18000	0.126
17	40	12	22	35	0.6	24.2	33.7	0.6	0.31	2	3.2	2.1	7.9	2.02	16000	20000	0.076
17	40	12	22	35	0.6	24.1	32.8	0.6	0.3	2.1	3.2	2.2	8.9	2.2	16000	20000	0.075
17	40	16	22	35	0.6	23.5	34.3	0.6	0.5	1.2	1.9	1.3	9	2.45	16000	20000	0.09
17	40	16	22	35	0.6	23.6	33.1	0.6	0.4	1.6	2.4	1.6	10.5	2.5	16000	20000	0.098
17	47	14	23	41	1	26.4	38.3	1	0.33	1.9	3	2	12.5	3.18	14000	17000	0.14
17	47	14	23	41	1	28.9	39.5	1	0.3	2.1	3.2	2.2	12.8	3.4	14000	17000	0.131
17	47	19	23	41	1	25.8	39.4	1	0.52	1.2	1.9	1.3	14.5	3.58	13000	16000	0.17
17	47	19	23	41	1	26.5	37.5	1	0.5	1.3	1.9	1.3	14.5	3.6	13000	16000	0.175
20	47	14	26	41	1	28.9	39.1	1	0.27	2.3	3.6	2.4	9.95	2.65	14000	17000	0.12
20	47	14	26	41	1	29.2	39.6	1	0.3	2.1	3.2	2.2	12.8	3.4	14000	17000	0.12
20	47	18	26	41	1	28	40.4	1	0.48	1.3	2	1.4	12.5	3.28	14000	17000	0.15
20	47	18	26	41	1	27.4	39.3	1	0.4	1.6	2.4	1.6	16.8	4.2	14000	17000	0.152
20	52	15	27	45	1	31.3	43.6	1.1	0.29	2.2	3.4	2.3	12.5	3.38	12000	15000	0.17
20	52	15	27	45	1	32.4	43.4	1.1	0.28	2.2	3.4	2.3	14.2	4	12000	15000	0.169
20	52	21	27	45	1	28.8	43.7	1.1	0.51	1.2	1.9	1.3	17.8	4.75	11000	14000	0.22
20	52	21	27	45	1	29.5	40.9	1.1	0.44	1.4	2.2	1.5	18.2	4.7	11000	14000	0.238
25	52	15	31	46	1	33.1	44.9	1	0.27	2.3	3.6	2.4	12	3.3	12000	14000	0.14
25	52	15	31	46	1	33.3	44.2	1	0.28	2.3	3.5	2.4	14.2	4	12000	14000	0.148
25	52	18	31	46	1	33	44.7	1	0.4l	1.5	2.3	1.5	12.5	3.4	12000	14000	0.19
25	52	18	31	46	1	32.6	44.6	1	0.33	1.9	3	2	16.8	4.4	12000	14000	0.17
25	62	17	32	55	1	37.8	52.5	1.1	0.27	2.3	3.5	2.4	17.8	5.05	10000	13000	0.26
25	62	17	32	55	1	37.3	50.3	1.1	0.28	2.2	3.5	2.3	18.8	5.5	10000	13000	0.272
25	62	24	32	55	1	35.2	52.5	1.1	0.47	1.3	2.1	1.4	24.5	6.48	9500	12000	0.35
25	62	24	32	55	1	36.1	50	1.1	0.41	1.5	2.3	1.6	24.5	6.5	9500	12000	0.375
30	62	16	36	56	1	40.1	53.2	1	0.24	2.6	4	2.7	15.8	4.7	10000	12000	0.23
30	62	16	36	56	1	40	51.7	1	0.25	2.5	3.9	2.7	15.5	4.7	10000	12000	0.228
30	62	20	36	56	1	40	53	1	0.39	1.6	2.4	1.7	15.2	4.6	10000	12000	0.26
30	72	19	37	65	1	44.9	60.9	1.1	0.26	2.4	3.8	2.6	21.5	6.28	8500	11000	0.4
30	72	19	37	65	1	44.9	59	1.1	0.25	2.5	3.9	2.6	21.2	6.3	8500	11000	0.399
30	72	27	37	65	1	41.7	60.9	1.1	0.44	1.4	2.2	1.5	31.5	8.68	8000	10000	0.5
30	72	27	37	65	1	41.9	58.5	1.1	0.43	1.5	2.3	1.5	31.5	8.7	8000	10000	0.556
35	72	17	42	65	1	47.5	60.7	1.1	0.23	2.7	4.2	2.9	15.8	5.08	8500	10000	0.32
35	72	17	42	65	1	47.1	60.2	1.1	0.23	2.7	4.2	2.9	18.8	5.9	8500	10000	0.328
35	72	23	42	65	1	46	62.2	1.1	0.38	1.7	2.6	1.8	21.8	6.65	8500	10000	0.44
35	72	23	42	65	1	45.1	61.9	1.1	0.31	2	3.1	2.1	30.5	8.7	8500	10000	0.425
35	80	21	44	71	1.5	51.5	69.5	1.5	0.25	2.6	4	2.7	25	7.95	7500	9500	0.54
35	80	21	44	71	1.5	51.7	67.1	1.5	0.25	2.5	3.9	2.6	26.2	8.5	7500	9500	0.534
35	80	31	44	71	1.5	46.5	68.4	1.5	0.46	1.4	2.1	1.4	39.2	11	7100	9000	0.68
35	80	31	44	71	1.5	47.7	66.6	1.5	0.39	1.6	2.5	1.7	39.5	11.2	7100	9000	0.763
40	80	18	47	73	1	53.6	68.8	1.1	0.22	2.9	4.4	3	19.2	6.4	7500	9000	0.41
40	80	18	47	73	1	53.6	66.7	1.1	0.22	2.9	4.5	3	20	6.9	7500	9000	0.43
40	80	23	47	73	1	52.4	68.8	1.1	0.24	1.9	2.9	2	22.5	7.38	7500	9000	0.53
40	80	23	47	73	1	52.1	69.3	1.1	0.29	2.2	3.4	2.3	31.8	10.2	7500	9000	0.523
40	90	23	49	81	1.5	57.5	76.8	1.5	0.24	2.6	4	2.7	29.5	9.5	6700	8500	0.71
40	90	23	49	81	1.5	60.6	78.7	1.5	0.24	2.6	4.1	2.8	33.7	11.3	6700	8500	0.723
40	90	33	49	81	1.5	53.5	76.8	1.5	0.43	1.5	2.3	1.5	44.8	13.2	6300	8000	0.93
40	90	33	49	81	1.5	53.4	76.2	1.5	0.4	1.6	2.5	1.7	54	15.8	6300	8000	1.013
45	85	19	52	78	1	57.3	73.7	1.1	0.21	2.9	4.6	3.1	21.8	7.32	7100	8500	0.49
45	85	19	52	78	1	57.4	71.7	1.1	0.22	2.9	4.5	3	23.5	8.3	7100	8500	0.489
45	85	23	52	78	1	57.5	74.1	1.1	0.31	2.1	3.2	2.2	23.2	8	7100	8500	0.55
45	85	23	52	78	1	55.3	72.4	1.1	0.26	2.4	3.8	2.5	32.5	10.5	7100	8500	0.574
45	100	25	54	91	1.5	63.7	85.7	1.5	0.25	2.5	3.9	2.6	38	12.8	6000	7500	0.96
45	100	25	54	91	1.5	67.7	87	1.5	0.23	2.7	4.2	2.8	38.8	13.5	6000	7500	0.978
45	100	36	54	91	1.5	60.2	86	1.5	0.42	1.5	2.3	1.6	55	16.2	5600	7100	1.25
45	100	36	54	91	1.5	60	85	1.5	0.37	1.7	2.6	1.8	63.8	19.2	5600	7100	1.351
50	90	20	57	83	1	62.3	78.7	1.1	0.2	3.1	4.8	3.3	22.8	8.08	6300	8000	0.54
50	90	20	57	83	1	62.3	77.5	1.1	0.21	3	4.6	3.1	26.5	9.5	6300	8000	0.55
50	90	23	57	83	1	62.5	79.3	1.1	0.29	2.2	3.4	2.3	23.2	8.45	6300	8000	0.68
50	90	23	57	83	1	61.3	79,3	1.1	0.24	2.7	4.1	2.8	33.5	11.2	6300	8000	0.596
50	110	27	60	100	2	70.1	95	2	0.24	2.7	4.1	2.8	43.2	14.2	5600	6700	1.21
50	110	27	60	100	2	70.3	90.6	2	0.24	2.7	4.1	2.8	43.8	15.2	5600	6700	1.301
50	110	40	60	100	2	65.8	94.4	2	0.43	1.5	2.3	1.6	64.5	19.8	5000	6300	1.64
50	110	40	60	100	2	67.7	91.4	2	0.34	1.9	2.9	2	64.8	20.2	5000	6300	1.839
55	100	21	64	91	1.5	70.1	88.4	1.5	0.2	3.2	5	3.4	26.8	10	6000	7100	0.72
55	100	21	64	91	1.5	70.7	86.4	1.5	0.19	3.3	5.1	3.4	27.8	10.5	6000	7100	0.717
55	100	25	64	91	1.5	69.7	87.8	1.5	0.28	2.3	3.5	2.4	26.8	9.95	6000	7100	0.81
55	100	25	64	91	1.5	67.6	87.4	1.5	0.23	2.7	4.2	2.8	39.2	13.5	6000	7100	0.81
55	120	29	65	110	2	77.7	104	2	0.23	2.7	4.2	2.8	51.5	18.2	5000	6300	1.58
55	120	43	65	110	2	72	103	2	0.41	1.5	2.4	1.6	75.2	23.5	4800	6000	2.1
55	120	43	65	110	2	73.9	99.7	2	0.33	1.9	3	2	75.2	24	4800	6000	2.345
60	110	22	69	101	1.5	77.8	97.5	1.5	0.19	3.4	5.3	3.6	30.2	11.5	5300	6300	0.9
60	110	22	69	101	1.5	78.6	95.7	1.5	0.18	3.4	5.3	3.6	31.2	12.2	5300	6300	0.917
60	110	28	69	101	1.5	75.5	96.1	1.5	0.28	2.3	3.5	2.4	34	12.5	5300	6300	1.1
60	110	28	69	101	1.5	74.8	96	1.5	0.24	2.6	4	2.7	46.5	16.2	5300	6300	1.109
60	130	31	72	118	2.1	87	115	2.1	0.23	2.8	4.3	2.9	57.2	20.8	4500	5600	1.96
60	130	31	72	118	2.1	87.1	111.5	2.1	0.23	2.8	4.3	2.9	58.2	21.2	4500	5600	2.023
60	130	46	72	118	2.1	76.9	112	2.1	0.41	1.6	2.5	1.6	86.8	27.5	4300	5300	2.6
60	130	46	72	118	2.1	80	108.5	2.1	0.33	1.9	3	2	87.5	28.2	4300	5300	2.912
65	120	23	74	111	1.5	85.3	105	1.5	0.17	3.7	5.7	3.9	31	12.5	4800	6000	0.92
65	120	23	74	111	1.5	85.7	104	1.5	0.18	3.6	5.6	3.8	35	13.8	4800	6000	1.155
65	120	31	74	111	1.5	81.9	105	1.5	0.28	2.3	3.5	2.4	43.5	16.2	4800	6000	1.5
65	120	31	74	111	1.5	80.9	104.5	1.5	0.24	2.6	4	2.7	56.8	20.2	4800	6000	1.504
65	140	33	77	128	2.1	92.5	122	2.1	0.23	2.8	4.3	2.9	61.8	22.8	4300	5300	2.39
65	140	33	77	128	2.1	90.4	115.7	2.1	0.23	2.7	4.2	2.9	62.8	22.8	4300	5300	2.528
65	140	48	77	128	2.1	85.5	122	2.1	0.38	1.6	2.6	1.7	96	32.5	3800	4800	3.2
65	140	48	77	128	2.1	87.6	118.4	2.1	0.32	2	3.1	2.1	97.2	31.8	3800	4800	3.477
70	125	24	79	116	1.5	87.4	109	1.5	0.18	3.5	5.4	3.7	34.5	13.5	4800	5600	1,29
70	125	24	79	116	1.5	88.7	106.9	1.5	0.18	3.5	5.4	3.7	34.5	13.5	4800	5600	1.345
70	125	31	79	116	1.5	87.5	111	1.5	0.27	2.4	3.7	2.5	44	17	4500	5600	1.62
70	125	31	79	116	1.5	88.1	109.3	1.5	0.23	2.7	4.2	2.9	55.2	19.5	4500	5600	1.575
70	150	35	82	138	2.1	97.7	129	2.1	0.22	2.8	4.4	2.9	74.5	27.5	4000	5000	3
70	150	35	82	138	2.1	97.2	125.1	2.1	0.23	2.8	4.3	2.9	75	28.5	4000	5000	3.267
70	150	51	82	138	2.1	91.6	130	2.1	0.38	1.7	2.6	1.8	110	37.5	3600	4500	3.9
70	150	51	82	138	2.1	91.7	126.1	2.1	0.37	1.7	2.6	1.8	113	37.2	3600	4500	5.358
75	130	25	84	121	1.5	93	116	1.5	0.17	3.6	5.6	3.8	38.8	15.2	4300	5300	1.35
75	130	25	84	121	1.5	93.9	113.3	1.5	0.17	3.7	5.7	3.8	38.8	15.5	4300	5300	1.461
75	130	31	84	121	1.5	93.1	117	1.5	0.25	2.5	3.9	2.6	44.2	18	4300	5300	1.72
75	130	31	84	121	1.5	93.2	113.9	1.5	0.22	2.9	4.4	3	56.5	20.8	4300	5300	1.619
75	160	37	87	148	2.1	104	138	2.1	0.22	2.8	4.4	3	79	29.8	3800	4500	3.6
75	160	37	87	148	2.1	106	135	2.1	0.22	2.8	4.4	3	78.8	30	3800	4500	3.898
75	160	55	57	148	2.1	97.8	139	2.1	0.38	1.7	2.6	1.7	122	42.8	3400	4300	4.7
75	160	55	57	148	2.1	98.8	135.2	2.1	0.37	1.7	2.7	1.8	126	42.2	3400	4300	6.535
80	140	26	90	130	2	101	125	2	0.18	3.6	5.5	3.7	39.5	16.8	4000	5000	1.65
80	140	26	90	130	2	102	121.7	2	0.17	3.7	5.7	3.9	39.5	16.2	4000	5000	1.792
80	140	33	90	130	2	98.8	124	2	0.25	2.5	3.9	2.6	48.8	20.2	4000	5000	2.19
80	140	33	90	130	2	98.9	124.5	2	0.22	2.9	4.4	3	65.2	25.5	4000	5000	2.057
80	170	39	92	158	2.1	109	147	2.1	0.22	2.9	4.5	3.1	88.5	32.8	3600	4300	4.2
80	170	39	92	158	2.1	110.2	140.7	2.1	0.22	2.8	4.4	3	86.5	32.8	3600	4300	4.648
80	170	58	92	158	2.1	104	148	2.1	0.39	1.6	2.5	1.7	128	45.5	3200	4000	5.7
80	170	58	92	158	2.1	105.4	144.4	2.1	0.37	1.7	2.6	1.8	137	47.5	3200	4000	7.785
85	150	28	95	140	2	107	134	2	0.17	3.7	5.7	3.9	48.8	20.5	3800	4500	2.1
85	150	28	95	140	2	107.1	129	2	0.17	3.6	5.6	3.8	47.8	19.5	3800	4500	2.24
85	150	36	95	140	2	105	133	2	0.25	2.5	3.8	2.6	58.2	23.5	3800	4500	2.53
85	150	36	95	140	2	104.7	130.3	2	0.22	2.9	4.5	3	66.3	26.2	3800	4500	2.611
85	180	41	99	166	2.5	117	158	3	0.22	2.9	4.5	3	97.8	37.8	3400	4000	5
85	180	41	99	166	2.5	117.4	149.4	3	0.22	2.9	4.4	3	97.8	38.5	3400	4000	5.475
85	180	60	99	166	2.5	111	157	3	0.38	1.7	2.6	1.7	140	51	3000	3800	6.7
85	180	60	99	166	2.5	114.6	153.6	3	0.36	1.8	2.7	1.8	140	51.5	3000	3800	8.982
90	160	30	100	150	2	112	142	2	0.17	3.8	5.7	4	56.5	23.2	3800	4300	2.5
90	160	30	100	150	2	113.9	137.2	2	0.18	3.6	5.5	3.7	52.5	21.7	3600	4300	2.753
90	160	40	100	150	2	112	142	2	0.27	2.4	3.7	2.5	70	28.5	3600	4300	3.22
90	160	40	100	150	2	112.6	139	2	0.26	2.4	3.7	2.5	70.2	28.5	3600	4300	4.073
90	190	43	104	176	2.5	122	165	3	0.22	2.8	4.4	2.9	115	44.5	3200	3800	6
90	190	43	104	176	2.5	126.7	162.4	3	0.23	2.7	4.2	2.9	115.8	46.2	3200	3800	6.418
90	190	64	104	176	2.5	115	164	3	0.39	1.6	2.5	1.7	142	57.2	2800	3600	7.9
90	190	64	104	176	2.5	119.4	160.5	3	0.37	1.7	2.6	1.8	152	57.8	2800	3600	10.722
95	170	32	107	158	2.1	120	151	2.1	0.17	3.7	5.7	3.9	63.5	27	3400	4000	3
95	170	32	107	158	2.1	121.8	147.6	2.1	0.17	3.7	5.7	3.8	63.8	26.8	3400	4000	3.314
95	170	43	107	158	2.1	118	151	2.1	0.26	2.4	3.7	2.5	82.8	33.8	3400	4000	4.2
95	170	43	107	158	2.1	119.1	147.9	2.1	0.27	2.3	3.6	2.5	83.2	34.2	3400	4000	5.024
95	200	45	109	186	2.5	127	174	3	0.23	2.8	4.3	2.9	132	50.8	3000	3600	7
95	200	45	109	186	2.5	131.1	170.2	3	0.24	2.6	4	2.7	132	52.4	3000	3600	7.5
95	200	67	109	186	2.5	—	—	3	0.38	1.7	2.6	1.8	162	64.2	2800	3400	9.2
95	200	67	109	186	2.5	125.1	168.6	3	0.37	1.7	2.7	1.8	165	64.2	2800	3400	12.414
100	180	34	112	168	2.1	127	159	2.1	0.18	3.5	5.4	3.7	68.5	29.2	3200	3800	3.7
100	180	34	112	168	2.1	128.5	155.4	2.1	0.17	3.7	5.7	3.8	69.2	29.5	3200	3800	3.979
100	180	46	112	168	2.1	125	160	2.1	0.27	2.3	3.6	2.5	97.2	40.5	3200	3800	5
100	180	46	112	168	2.1	125.7	156.8	2.1	0.27	2.4	3.7	2.5	97.5	40.5	3200	3800	6.065
100	215	47	114	201	2.5	—	185	3	0.24	2.7	4.1	2.8	142	57.2	2800	3400	8.64
100	215	47	114	201	2.5	140.3	181	3	0.24	2.7	4.1	2.8	145	59.5	2800	3400	9.24
100	215	73	114	201	2.5	—	—	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	12.4
100	215	73	114	201	2.5	134.5	182.5	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	15.949
105	190	36	117	178	2.1	134	167	2.1	0.18	3.5	5.5	3.7	74	32.2	3000	3600	4.4
105	190	36	117	178	2.1	135.6	163.7	2.1	0.17	3.7	5.7	3.9	74.5	32.2	3000	3600	4.727
105	190	50	117	178	2.1	—	—	2.1	—	—	—	—	—	—	3000	3600	—
105	190	50	117	178	2.1	131.9	164.8	2.1	0.27	2.3	3.6	2.4	110	46.5	3000	3600	7.391
105	225	49	119	211	2.5	—	—	3	0.24	2.6	4.1	2.7	152	64.5	2600	3200	9.55
105	225	49	119	211	2.5	148.5	190.8	3	0.24	2.7	4.3	2.8	150	63.5	2600	3200	10.544
105	225	77	119	211	2.5	140.8	190.9	3	0.36	1.7	2.7	1.8	205	86.8	2400	3000	18.284
110	200	38	122	188	2.1	140	176	2.1	0.17	3.6	5.6	3.8	87.2	37.5	2800	3400	5.2
110	200	38	122	188	2.1	142.5	173.2	2.1	0.17	3.6	5.6	3.8	88	38.5	2800	3400	5.578
110	200	53	122	188	2.1	137	177	2.1	0.28	2.2	3.5	2.4	125	52.2	2800	3400	7.2
110	200	53	122	188	2.1	138.3	174.1	2.1	0.28	2.3	3.5	2.4	125	52.2	2800	3400	8.759
110	240	50	124	226	2.5	154	206	3	0.23	2.8	4.3	2.9	162	72.8	2400	3000	11.8
110	240	50	124	226	2.5	157.8	201.9	3	0.23	2.8	4.3	2.9	162	72.5	2400	3000	12.452
110	240	80	124	226	2.5	—	—	3	0.39	1.6	2.5	1.7	215	94.2	2200	2800	17.6
110	240	80	124	226	2.5	149.8	202.6	3	0.37	1.7	2.7	1.8	215	94.2	2200	2800	21.967

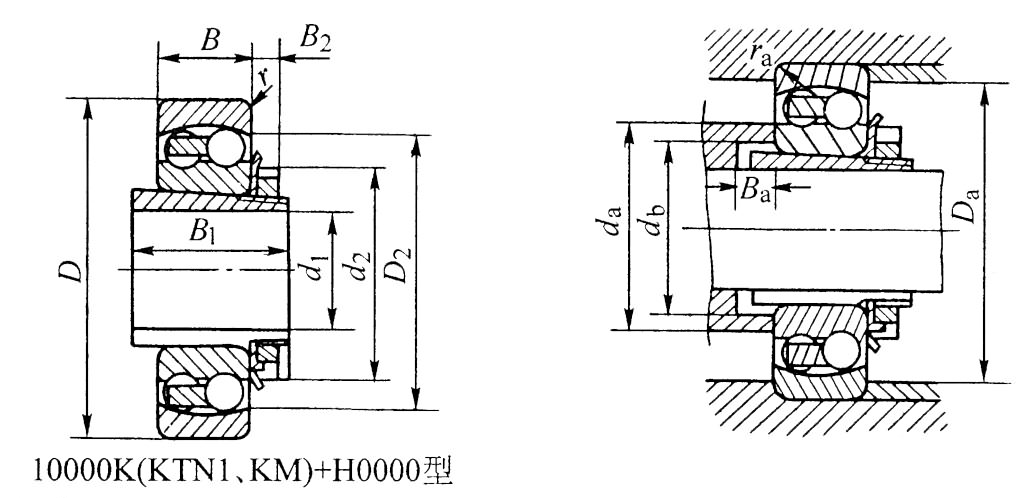

带紧定套的调心球轴承

①10000K(KTN1、KM)+H0000型

轴承代号
①

1204K+H204

1204KTN1+H204

2204K+H304

2204KTN1+H304

1304K+H304

1304KTN1+H304

2304K+H2304

2304KTN1+H2304

1205K+H205

1205KTN1+H205

2205K+H305

2205KTN1+H305

1305K+H305

1305KTN1+H305

2305K+H2305

2305KTN1+H2305

1206K+H206

1206KTN1+H206

2206K+H306

2206KTN1+H306

1306K+H306

1306KTN1+H306

2306K+H2306

2306KTN1+H2306

1207K+H207

1207KTN1+H207

2207K+H307

2207KTN1+H307

1307K+H307

1307KTN1+H307

2307K+H2307

2307KTN1+H2307

1208K+H208

1208KTN1+H208

2208K+H308

2208KTN1+H308

1308K+H308

1308KTN1+H308

2308K+H2308

2308KTN1+H2308

1209K+H209

1209KTN1+H209

2209K+H309

2209KTN1+H309

1309K+H309

1309KTN1+H309

2309K+H2309

2309KTN1+H2309

1210K+H210

1210KTN1+H210

2210K+H310

2210KTN1+H310

1310K+H310

1310KTN1+H310

2310K+H2310

2310KTN1+H2310

1211K+H211

1211KTN1+H211

2211K+H311

2211KTN1+H311

1311K+H311

1311KTN1+H311

2311K+H2311

2311KTN1+H2311

1212K+H212

1212KTN1+H212

2212K+H312

2212KTN1+H312

1312K+H312

1312KTN1+H312

2312K+H2312

2312KTN1+H2312

1213K+H213

1213KTN1+H213

2213K+H313

2213KTN1+H313

1313K+H313

1313KTN1+H313

2313K+H2313

2313KTN1+H2313

1215K+H215

1215KM+H215

2215K+H315

2215KTN1+H315

1315K+H315

1315KM+H315

2315K+H2315

2315KM+H2315

1216K+H216

1216KM+H216

2216K+H316

2216KTN1+H316

1316K+H316

1316KM+H316

2316K+H2316

2316KM+H2316

1217K+H217

1217KM+H217

2217K+H317

2217KTN1+H317

1317K+H317

1317KM+H317

2317K+H2317

2317KM+H2317

1218K+H218

1218KM+H218

2218K+H318

2218KM+H318

1318K+H318

1318KM+H318

2318K+H2318

2318KM+H2318

1219K+H219

1219KM+H219

2219K+H319

2219KM+H319

1319K+H319

1319KM+H319

2319K+H2319

2319KM+H2319

1220K+H220

1220KM+H220

2220K+H320

2220KM+H320

1320K+H320

1320KM+H320

2320K+H2320

2320KM+H2320

1222K+H222

1222KM+H222

2222K+H322

2222KM+H322

1322K+H322

1322KM+H322

基本尺寸/mm			安装尺寸/mm					其他尺寸/mm					计算系数				基本额定载荷/kN		极限转速		重量/kg
d1	D	B	da(max)	db(min)	Da(max)	Ba(min)	ra(max)	d2	D2	B1	B2	r(min)	e	Y1	Y2	Y0	Cr	C0r	脂/(r/min)	油/(r/min)	W≈
17	47	14	28	23	41	5	1	32	39.1	24	7	1	0.27	2.3	3.6	2.4	9.95	2.65	14000	17000	—
17	47	14	29	23	41	5	1	32	39.5	24	7	1	0.3	2.1	3.2	2.2	12.8	3.4	14000	17000	—
17	47	18	28	23	41	5	1	32	40.4	28	7	1	0.48	1.3	2	1.4	12.5	3.28	14000	17000	—
17	47	18	27	23	41	5	1	32	39.3	28	7	1	0.4	1.6	2.4	1.7	16.8	4.2	14000	17000	—
17	52	15	31	23	45	8	1	32	43.6	28	7	1.1	0.29	2.2	3.4	2.3	12.5	3.38	12000	15000	—
17	52	15	32	23	45	8	1	32	43.4	28	7	1.1	0.28	2.2	3.4	2.3	14.2	4	12000	15000	—
17	52	21	28	24	45	5	1	32	43.7	31	7	1.1	0.51	1.2	1.9	1.3	17.8	4.75	11000	14000	—
17	52	21	29	24	45	5	1	32	40.9	31	7	1.1	0.44	1.4	2.2	1.5	18.2	4.7	11000	14000	—
20	52	15	33	28	46	5	1	38	44.9	26	8	1	0.27	2.3	3.6	2.4	12	3.3	12000	14000	0.21
20	52	15	33	28	46	5	1	38	44.2	26	8	1	0.28	2.3	3.5	2.4	14.2	4	12000	14000	0.218
20	52	18	33	28	46	5	1	38	44.7	29	8	1	0.41	1.5	2.3	1.5	12.5	3.4	12000	14000	0.35
20	52	18	32	28	46	5	1	38	44.6	29	8	1	0.33	1.9	3	2	16.8	4.4	12000	14000	0.329
20	62	17	37	28	55	6	1	38	52.5	29	8	1.1	0.27	2.3	3.5	2.4	17.8	5.05	10000	13000	0.51
20	62	17	37	28	55	6	1	38	50.3	29	8	1.1	0.28	2.2	3.5	2.3	18.8	5.5	10000	13000	0.521
20	62	24	34	30	55	5	1	38	52.5	35	8	1.1	0.47	1.3	2.1	1.4	24.5	6.48	9500	12000	—
20	62	24	36	30	55	5	1	38	50	35	8	1.1	0.41	1.5	2.3	1.6	24.5	6.5	9500	12000	—
25	62	16	40	33	56	5	1	45	53.2	27	8	1	0.24	2.6	4	2.7	15.8	4.7	10000	12000	0.33
25	62	16	40	33	56	5	1	45	51.7	27	8	1	0.25	2.5	3.9	2.7	15.5	4.7	10000	12000	0.328
25	62	20	40	33	56	5	1	45	53	31	8	1	0.39	1.6	2.4	1.7	15.2	4.6	10000	12000	0.37
25	62	20	38	33	56	5	1	45	53.4	31	8	1	0.33	1.9	3	2	23.8	6.6	10000	12000	0.384
25	72	19	44	33	65	6	1	45	60.9	31	8	1.1	0.26	2.4	3.8	2.6	21.5	6.28	8500	11000	0.5l
25	72	19	44	33	65	6	1	45	59	31	8	1.1	0.25	2.5	3.9	2.6	21.2	6.3	8500	11000	0.504
25	72	27	41	35	65	5	1	45	60.9	38	8	1.1	0.44	1.4	2.2	1.5	31.5	8.68	8000	10000	0.63
25	72	27	41	35	65	5	1	45	58.5	38	8	1.1	0.43	1.5	2.3	1.5	31.5	8.7	8000	10000	0.685
30	72	17	47	38	65	5	1	52	60.7	29	9	1.1	0.23	2.7	4.2	2.9	15.8	5.08	8500	10000	0.45
30	72	17	47	38	65	5	1	52	60.2	29	9	1.1	0.23	2.7	4.2	2.9	18.8	5.9	8500	10000	0.457
30	72	23	46	39	65	5	1	52	62.2	35	9	1.1	0.38	1.7	2.6	1.8	21.8	6.65	8500	10000	0.58
30	72	23	45	39	65	5	1	52	61.9	35	9	1.1	0.31	2	3.1	2.1	30.5	8.7	8500	10000	0.563
30	80	21	51	39	71	7	1.5	52	69.5	35	9	1.5	0.25	2.6	4	2.7	25	7.95	7500	9500	0.68
30	80	21	51	39	71	7	1.5	52	67.1	35	9	1.5	0.25	2.5	3.9	2.6	26.2	8.5	7500	9500	0.673
30	80	31	46	40	71	5	1.5	52	68.4	43	9	1.5	0.46	1.4	2.1	1.4	39.2	11	7100	9000	0.85
30	80	31	47	40	71	5	1.5	52	66	43	9	1.5	0.39	1.6	2.5	1.7	39.5	11.2	7100	9000	0.931
35	80	18	53	43	73	6	1	58	68.8	31	10	1.1	0.22	2.9	4.4	3	19.2	6.4	7500	9000	0.58
35	80	18	53	43	73	6	1	58	66.7	31	10	1.1	0.22	2.9	4.5	3	20	6.9	7500	9000	0.599
35	80	23	52	44	73	6	1	58	68.8	36	10	1.1	0.24	1.9	2.9	2	22.5	7.38	7500	9000	0.72
35	80	23	52	44	73	6	1	58	69.3	36	10	1.1	0.29	2.2	3.4	2.3	31.8	10.2	7500	9000	0.711
35	90	23	57	44	81	6	1.5	58	76.8	36	10	1.5	0.24	2.6	4	2.7	29.5	9.5	6700	8500	0.9
35	90	23	61	44	81	6	1.5	58	78.7	36	10	1.5	0.24	2.6	4.1	2.8	33.7	11	6700	8500	0.917
35	90	33	53	45	81	6	1.5	58	76.8	46	10	1.5	0.43	1.5	2.3	1.5	44.8	13.2	6300	8000	1.15
35	90	33	53	45	81	6	1.5	58	76.2	46	10	1.5	0.4	1.6	2.5	1.7	54	15.8	6300	8000	1.23
40	85	19	57	48	78	6	1	65	73.7	33	11	1.1	0.21	2.9	4.6	3.1	21.8	7.32	7100	8500	0.72
40	85	19	59	48	78	6	1	65	71.7	33	11	1.1	0.22	2.9	4.5	3	23.5	8.3	7100	8500	0.718
40	85	23	57	50	78	8	1	65	74.1	39	11	1.1	0.31	2.1	3.2	2.2	23.2	8	7100	8500	0.8
40	85	23	55	50	78	8	1	65	72.4	39	11	1.1	0.26	2.4	3.8	2.5	32.5	10.5	7100	8500	0.822
40	100	25	63	50	91	6	1.5	65	85.7	39	11	1.5	0.25	2.5	3.9	2.6	38	12.8	6000	7500	1.21
40	100	25	67	50	91	6	1.5	65	87	39	11	1.5	0.23	2.7	4.2	2.8	38.8	13.5	6000	7500	1.225
40	100	36	60	50	91	6	1.5	65	86	50	11	1.5	0.42	1.5	2.3	1.6	54	16.2	5600	7100	1.51
40	100	36	60	50	91	6	1.5	65	85	50	11	1.5	0.37	1.7	2.6	1.8	63.8	19.2	5600	7100	1.625
45	90	20	62	53	83	6	1	70	78.7	35	12	1.1	0.2	3.1	4.8	2.3	22.8	8.08	6300	8000	0.81
45	90	20	62	53	83	6	1	70	77.5	35	12	1.1	0.21	3	4.6	3.1	26.5	9.5	6300	8000	0.816
45	90	23	62	55	83	10	1	70	79.3	42	12	1.1	0.29	2.2	3.4	2.3	23.2	8.45	6300	8000	0.98
45	90	23	61	55	83	10	1	70	79.3	42	12	1.1	0.24	2.7	4.1	2.8	33.5	11.2	6300	8000	0.859
45	110	27	70	55	100	6	2	70	95	42	12	2	0.24	2.7	4.1	2.8	43.2	14.2	5600	6700	1.5l
45	110	27	70	55	100	6	2	70	90.6	42	12	2	0.24	2.7	4.1	2.8	43.8	15.2	5600	6700	1.602
45	110	40	65	56	100	6	2	70	94.4	55	12	2	0.43	1.5	2.3	1.6	64.5	19.8	5000	6300	2
45	110	40	67	56	100	6	2	70	91.4	55	12	2	0.34	1.9	2.9	2	64.8	20.2	5000	6300	2.097
50	100	21	70	60	91	7	1.5	75	88.4	37	12	1.5	0.2	3.2	5	3.4	26.8	10	6000	7100	1.03
50	100	21	70	60	91	7	1.5	75	86.4	37	12	1.5	0.19	3.3	5.1	3.4	27.8	10.5	6000	7100	1.025
50	100	25	69	60	91	11	1.5	75	87.8	45	12	1.5	0.28	2.3	3.5	2.4	26.8	9.95	6000	7100	1.2
50	100	25	67	60	91	11	1.5	75	87.4	45	12	1.5	0.23	2.7	4.2	2.8	39.2	13.5	6000	7100	1.196
50	120	29	77	60	110	7	2	75	104	45	12	2	0.23	2.7	4.2	2.8	51.5	18.2	5000	6300	1.97
50	120	29	78	60	110	7	2	75	101.5	45	12	2	0.23	2.7	4.2	2.8	52.8	18.8	5000	6300	2.026
50	120	43	72	61	110	7	2	75	103	59	12	2	0.41	1.5	2.4	1.6	75.2	23.5	4800	6000	2.52
50	120	43	73	61	110	7	2	75	99.7	59	12	2	0.33	1.9	3	2	75.2	24	4800	6000	2.761
55	110	22	77	64	101	7	1.5	80	97.5	38	13	1.5	0.19	3.4	5.3	3.6	30.2	11.5	5300	6300	1.25
55	110	22	78	64	101	7	1.5	80	95.7	38	13	1.5	0.18	3.4	5.3	3.6	31.2	12.2	5300	6300	1.265
55	110	28	75	65	101	10	1.5	80	96.1	47	13	1.5	0.28	2.3	3.5	2.4	34	12.5	5300	6300	1.49
55	110	28	74	65	101	10	1.5	80	96	47	13	1.5	0.24	2.6	4	2.7	46.5	16.2	5300	6300	1.512
55	130	31	87	65	118	7	2.1	80	115	47	13	2.1	0.23	2.8	4.3	2.9	57.2	20.8	4500	5600	2.35
55	130	31	87	65	118	7	2.1	80	111.5	47	13	2.1	0.23	2.8	4.3	2.9	58.2	21.2	4500	5600	2.49
55	130	46	76	66	118	7	2.1	80	112	62	13	2.1	0.41	1.6	2.5	1.6	86.8	27.5	4300	5300	3.09
55	130	46	80	66	118	7	2.1	80	108.5	62	13	2.1	0.33	1.9	3	2	87.5	28.2	4300	5300	3.402
60	120	23	85	70	111	7	1.5	85	105	40	14	1.5	0.17	3.7	5.7	3.9	31	12.5	4800	6000	1.32
60	120	23	85	70	111	7	1.5	85	104	40	14	1.5	0.18	3.6	5.6	3.8	35	13.8	4800	6000	1.552
60	120	31	81	70	111	9	1.5	85	105	50	14	1.5	0.28	2.3	3.5	2.4	43.5	16.2	4800	6000	1.96
60	120	31	80	70	111	9	1.5	85	104.5	50	14	1.5	0.24	2.6	4	2.7	56.8	20.2	4800	6000	1.964
60	140	33	92	70	128	7	2.1	85	122	50	14	2.1	0.23	2.8	4.3	2.9	61.8	22.2	4300	5300	2.85
60	140	33	89	70	128	7	2.1	85	115.7	50	14	2.1	0.23	2.7	4.2	2.9	62.8	22.8	4300	5300	2.993
60	140	48	85	72	128	7	2.1	85	122	65	14	2.1	0.38	1.6	2.6	1.7	96	32.5	3800	4800	3.75
60	140	48	87	72	128	7	2.1	85	118.4	65	14	2.1	0.32	2	3.1	2.1	97.2	31.8	3800	4800	4.022
65	130	25	93	80	121	7	1.5	98	116	43	15	1.5	0.17	3.6	5.6	3.8	38.8	15.2	4300	5300	2.06
65	130	25	93	80	121	7	1.5	98	113.3	43	15	1.5	0.17	3.7	5.7	3.8	38.8	15.5	4300	5300	2.171
65	130	31	93	80	121	13	1.5	98	117	55	15	1.5	0.25	2.5	3.9	2.6	44.2	18	4300	5300	2.55
65	130	31	93	80	121	13	1.5	98	113.9	55	15	1.5	0.22	2.9	4.4	3	56.5	20.8	4300	5300	2.457
65	160	37	104	80	148	7	2.1	98	138	55	15	2.1	0.22	2.8	4.4	3	79	29.8	3800	4500	4.43
65	160	37	106	80	148	7	2.1	98	135	55	15	2.1	0.22	2.8	4.4	3	78.8	30	3800	4500	4.741
65	160	55	97	82	148	7	2.1	98	139	73	15	2.1	0.38	1.7	2.6	1.7	122	42.8	3400	4300	5.75
65	160	55	98	82	148	7	2.1	98	135.2	73	15	2.1	0.37	1.7	2.7	1.8	126	42.2	3400	4300	7.585
70	140	26	101	85	130	7	2	105	125	46	17	2	0.18	3.6	5.5	3.7	39.5	16.8	4000	5000	2.53
70	140	26	102	85	130	7	2	105	121.7	46	17	2	0.17	3.7	3.7	3.9	39.5	16.2	4000	5000	2.672
70	140	33	98	85	130	13	2	105	124	59	17	2	0.25	2.5	3.9	2.6	48.8	20.2	4000	5000	3.19
70	140	33	98	85	130	13	2	105	124.5	59	17	2	0.22	2.9	4.4	3	65.2	25.5	4000	5000	3.053
70	170	39	109	85	158	7	2.1	105	147	59	17	2.1	0.22	2.9	4.5	3.1	88.5	32.8	3600	4300	5.2
70	170	39	110	85	158	7	2.1	105	141.7	59	17	2.1	0.22	2.8	4.4	3	86.5	32.8	3600	4300	5.652
70	170	58	104	88	158	7	2.1	105	148	78	17	2.1	0.39	1.6	2.5	1.7	128	45.5	3200	4000	7
70	170	58	105	88	158	7	2.1	105	144.4	78	17	2.1	0.37	1.7	2.6	1.8	135	47.5	3200	4000	9.085
75	150	28	107	90	140	8	2	110	134	50	18	2	0.17	3.7	5.7	3.9	48.8	20.5	3800	4500	3.1
75	150	28	107	90	140	8	2	110	129	50	18	2	0.17	3.6	5.6	3.8	47.8	19.5	3800	4500	3.24
75	150	36	105	91	140	13	2	110	133	63	18	2	0.25	2.5	3.8	2.6	58.2	23.5	3800	4500	3.73
75	150	36	104	91	140	13	2	110	130.3	63	18	2	0.22	2.9	4.5	3	66.2	26.2	3800	4500	3.805
75	180	41	117	91	166	8	2.1	110	158	63	18	3	0.22	2.9	4.5	3	97.8	37.8	3400	4000	6.7
75	180	41	117	91	166	8	2.1	110	149.4	63	18	3	0.22	2.9	4.4	3	97.8	38.5	3400	4000	7.175
75	180	60	111	94	166	8	2.5	110	157	82	18	3	0.38	1.7	2.6	1.7	140	51.5	3000	3800	8.15
75	180	60	114	94	166	8	2.5	110	153.6	82	18	3	0.36	1.8	2.7	1.8	140	51.5	3000	3800	10.432
80	160	30	112	95	150	8	2	120	142	52	18	2	0.17	3.8	5.7	4	56.5	23.2	3600	4300	3.7
80	160	30	113	95	150	8	2	120	137.2	52	18	2	0.18	3.6	5.5	3.7	52.5	21.8	3600	4300	3.953
80	160	40	112	96	150	11	2	120	142	65	18	2	0.27	2.4	3.7	2.5	70	28.5	3600	4300	4.57
80	160	40	112	96	150	11	2	120	139	65	18	2	0.26	2.4	3.7	2.5	70.2	28.5	3600	4300	5.423
80	190	43	122	96	176	8	2.5	120	165	65	18	3	0.22	2.8	4.4	2.9	115	44.5	3200	3800	7.35
80	190	43	126	96	176	8	2.5	120	162.4	65	18	3	0.23	2.7	4.2	2.9	115.8	46.2	3200	3800	7.768
80	190	64	115	100	176	8	2.5	120	164	86	18	3	0.39	1.6	2.5	1.7	142	57.2	2800	3600	9.6
80	190	64	119	100	176	8	2.5	120	160.5	86	18	3	0.37	1.7	2.6	1.8	152	57.8	2800	3600	12.422
85	170	32	120	100	158	8	2.1	125	151	55	19	2.1	0.17	3.7	5.7	3.9	63.5	27	3400	4000	4.35
85	170	32	121	100	158	8	2.1	125	147.6	55	19	2.1	0.17	3.7	5.7	3.8	63.8	26.8	3400	4000	4.664
85	170	43	118	102	158	10	2.1	125	157	68	19	2.1	0.26	2.4	3.7	2.5	82.8	33.8	3400	4000	5.75
85	170	43	119	102	158	10	2.1	125	147.9	68	19	2.1	0.27	2.3	3.6	2.5	83.2	34.2	3400	4000	6.574
85	200	45	126	102	186	8	2.5	125	174	68	19	3	0.23	2.8	4.3	2.9	132	50.8	3000	3600	8.55
85	200	45	133	102	186	8	2.5	125	170.2	68	19	3	0.24	2.6	4	2.7	132	52.4	3000	3600	9
85	200	67	—	105	186	8	2.5	125	—	90	19	3	0.38	1.7	2.6	1.8	162	64.2	2800	3400	—
85	200	67	125	105	186	8	2.5	125	168.6	90	19	3	0.37	1.7	2.7	1.8	165	64.8	2800	3400	—
90	180	34	127	106	168	8	2.1	130	159	58	20	2.1	0.18	3.5	5.4	3.7	68.5	29.2	3200	3800	5.2
90	180	34	128	106	168	8	2.1	130	155.4	58	20	2.1	0.17	3.7	5.7	3.7	69.2	29.5	3200	3800	5.479
90	180	46	125	108	168	9	2.1	130	160	71	20	2.1	0.27	2.3	3.6	2.5	97.2	40.5	3200	3800	6.7
90	180	46	125	108	168	9	2.1	130	156.8	71	20	2.1	0.27	2.4	3.7	2.5	97.5	40.5	3200	3800	8.305
90	215	47	136	108	201	8	2.5	130	185	71	20	3	0.24	2.7	4.1	2.8	142	57.2	2800	3400	10.34
90	215	47	140	108	201	8	2.5	130	181	71	20	3	0.24	2.7	4.1	2.8	145	59.5	2800	3400	10.94
90	215	73	—	110	201	7	2.5	130	—	97	20	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	—
90	215	73	134	110	201	8	2.5	130	182.5	97	20	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	—
100	200	38	140	116	188	8	2.1	145	176	63	21	2.1	0.17	3.6	5.6	3.8	87.2	37.5	2800	3400	7.1
100	200	38	142	116	188	8	2.1	145	173.1	63	21	2.1	0.17	3.6	5.6	3.8	88	38.5	2800	3400	7.478
100	200	53	137	118	188	7	2.1	145	177	77	21	2.1	0.28	2.2	3.5	2.4	125	52.2	2800	3400	9.4
100	200	53	138	118	188	7	2.1	145	174.1	77	21	2.1	0.28	2.3	3.5	2.4	125	52.2	2800	3400	10.959
100	240	50	154	118	226	10	2.5	145	206	77	21	3	0.23	2.8	4.3	2.9	162	72.8	2400	3000	14
100	240	50	157	118	226	10	2.5	145	201.9	77	21	3	0.23	2.8	4.3	2.9	162	72.5	2400	3000	14.652

基本尺寸/mm			安装尺寸/mm					其他尺寸/mm					计算系数				基本额定载荷/kN		极限转速		重量/kg
d1	D	B	da(max)	db(min)	Da(max)	Ba(min)	ra(max)	d2	D2	B1	B2	r(min)	e	Y1	Y2	Y0	Cr	C0r	脂/(r/min)	油/(r/min)	W≈
17	47	14	28	23	41	5	1	32	39.1	24	7	1	0.27	2.3	3.6	2.4	9.95	2.65	14000	17000	—
17	47	14	29	23	41	5	1	32	39.5	24	7	1	0.3	2.1	3.2	2.2	12.8	3.4	14000	17000	—
17	47	18	28	23	41	5	1	32	40.4	28	7	1	0.48	1.3	2	1.4	12.5	3.28	14000	17000	—
17	47	18	27	23	41	5	1	32	39.3	28	7	1	0.4	1.6	2.4	1.7	16.8	4.2	14000	17000	—
17	52	15	31	23	45	8	1	32	43.6	28	7	1.1	0.29	2.2	3.4	2.3	12.5	3.38	12000	15000	—
17	52	15	32	23	45	8	1	32	43.4	28	7	1.1	0.28	2.2	3.4	2.3	14.2	4	12000	15000	—
17	52	21	28	24	45	5	1	32	43.7	31	7	1.1	0.51	1.2	1.9	1.3	17.8	4.75	11000	14000	—
17	52	21	29	24	45	5	1	32	40.9	31	7	1.1	0.44	1.4	2.2	1.5	18.2	4.7	11000	14000	—
20	52	15	33	28	46	5	1	38	44.9	26	8	1	0.27	2.3	3.6	2.4	12	3.3	12000	14000	0.21
20	52	15	33	28	46	5	1	38	44.2	26	8	1	0.28	2.3	3.5	2.4	14.2	4	12000	14000	0.218
20	52	18	33	28	46	5	1	38	44.7	29	8	1	0.41	1.5	2.3	1.5	12.5	3.4	12000	14000	0.35
20	52	18	32	28	46	5	1	38	44.6	29	8	1	0.33	1.9	3	2	16.8	4.4	12000	14000	0.329
20	62	17	37	28	55	6	1	38	52.5	29	8	1.1	0.27	2.3	3.5	2.4	17.8	5.05	10000	13000	0.51
20	62	17	37	28	55	6	1	38	50.3	29	8	1.1	0.28	2.2	3.5	2.3	18.8	5.5	10000	13000	0.521
20	62	24	34	30	55	5	1	38	52.5	35	8	1.1	0.47	1.3	2.1	1.4	24.5	6.48	9500	12000	—
20	62	24	36	30	55	5	1	38	50	35	8	1.1	0.41	1.5	2.3	1.6	24.5	6.5	9500	12000	—
25	62	16	40	33	56	5	1	45	53.2	27	8	1	0.24	2.6	4	2.7	15.8	4.7	10000	12000	0.33
25	62	16	40	33	56	5	1	45	51.7	27	8	1	0.25	2.5	3.9	2.7	15.5	4.7	10000	12000	0.328
25	62	20	40	33	56	5	1	45	53	31	8	1	0.39	1.6	2.4	1.7	15.2	4.6	10000	12000	0.37
25	62	20	38	33	56	5	1	45	53.4	31	8	1	0.33	1.9	3	2	23.8	6.6	10000	12000	0.384
25	72	19	44	33	65	6	1	45	60.9	31	8	1.1	0.26	2.4	3.8	2.6	21.5	6.28	8500	11000	0.5l
25	72	19	44	33	65	6	1	45	59	31	8	1.1	0.25	2.5	3.9	2.6	21.2	6.3	8500	11000	0.504
25	72	27	41	35	65	5	1	45	60.9	38	8	1.1	0.44	1.4	2.2	1.5	31.5	8.68	8000	10000	0.63
25	72	27	41	35	65	5	1	45	58.5	38	8	1.1	0.43	1.5	2.3	1.5	31.5	8.7	8000	10000	0.685
30	72	17	47	38	65	5	1	52	60.7	29	9	1.1	0.23	2.7	4.2	2.9	15.8	5.08	8500	10000	0.45
30	72	17	47	38	65	5	1	52	60.2	29	9	1.1	0.23	2.7	4.2	2.9	18.8	5.9	8500	10000	0.457
30	72	23	46	39	65	5	1	52	62.2	35	9	1.1	0.38	1.7	2.6	1.8	21.8	6.65	8500	10000	0.58
30	72	23	45	39	65	5	1	52	61.9	35	9	1.1	0.31	2	3.1	2.1	30.5	8.7	8500	10000	0.563
30	80	21	51	39	71	7	1.5	52	69.5	35	9	1.5	0.25	2.6	4	2.7	25	7.95	7500	9500	0.68
30	80	21	51	39	71	7	1.5	52	67.1	35	9	1.5	0.25	2.5	3.9	2.6	26.2	8.5	7500	9500	0.673
30	80	31	46	40	71	5	1.5	52	68.4	43	9	1.5	0.46	1.4	2.1	1.4	39.2	11	7100	9000	0.85
30	80	31	47	40	71	5	1.5	52	66	43	9	1.5	0.39	1.6	2.5	1.7	39.5	11.2	7100	9000	0.931
35	80	18	53	43	73	6	1	58	68.8	31	10	1.1	0.22	2.9	4.4	3	19.2	6.4	7500	9000	0.58
35	80	18	53	43	73	6	1	58	66.7	31	10	1.1	0.22	2.9	4.5	3	20	6.9	7500	9000	0.599
35	80	23	52	44	73	6	1	58	68.8	36	10	1.1	0.24	1.9	2.9	2	22.5	7.38	7500	9000	0.72
35	80	23	52	44	73	6	1	58	69.3	36	10	1.1	0.29	2.2	3.4	2.3	31.8	10.2	7500	9000	0.711
35	90	23	57	44	81	6	1.5	58	76.8	36	10	1.5	0.24	2.6	4	2.7	29.5	9.5	6700	8500	0.9
35	90	23	61	44	81	6	1.5	58	78.7	36	10	1.5	0.24	2.6	4.1	2.8	33.7	11	6700	8500	0.917
35	90	33	53	45	81	6	1.5	58	76.8	46	10	1.5	0.43	1.5	2.3	1.5	44.8	13.2	6300	8000	1.15
35	90	33	53	45	81	6	1.5	58	76.2	46	10	1.5	0.4	1.6	2.5	1.7	54	15.8	6300	8000	1.23
40	85	19	57	48	78	6	1	65	73.7	33	11	1.1	0.21	2.9	4.6	3.1	21.8	7.32	7100	8500	0.72
40	85	19	59	48	78	6	1	65	71.7	33	11	1.1	0.22	2.9	4.5	3	23.5	8.3	7100	8500	0.718
40	85	23	57	50	78	8	1	65	74.1	39	11	1.1	0.31	2.1	3.2	2.2	23.2	8	7100	8500	0.8
40	85	23	55	50	78	8	1	65	72.4	39	11	1.1	0.26	2.4	3.8	2.5	32.5	10.5	7100	8500	0.822
40	100	25	63	50	91	6	1.5	65	85.7	39	11	1.5	0.25	2.5	3.9	2.6	38	12.8	6000	7500	1.21
40	100	25	67	50	91	6	1.5	65	87	39	11	1.5	0.23	2.7	4.2	2.8	38.8	13.5	6000	7500	1.225
40	100	36	60	50	91	6	1.5	65	86	50	11	1.5	0.42	1.5	2.3	1.6	54	16.2	5600	7100	1.51
40	100	36	60	50	91	6	1.5	65	85	50	11	1.5	0.37	1.7	2.6	1.8	63.8	19.2	5600	7100	1.625
45	90	20	62	53	83	6	1	70	78.7	35	12	1.1	0.2	3.1	4.8	2.3	22.8	8.08	6300	8000	0.81
45	90	20	62	53	83	6	1	70	77.5	35	12	1.1	0.21	3	4.6	3.1	26.5	9.5	6300	8000	0.816
45	90	23	62	55	83	10	1	70	79.3	42	12	1.1	0.29	2.2	3.4	2.3	23.2	8.45	6300	8000	0.98
45	90	23	61	55	83	10	1	70	79.3	42	12	1.1	0.24	2.7	4.1	2.8	33.5	11.2	6300	8000	0.859
45	110	27	70	55	100	6	2	70	95	42	12	2	0.24	2.7	4.1	2.8	43.2	14.2	5600	6700	1.5l
45	110	27	70	55	100	6	2	70	90.6	42	12	2	0.24	2.7	4.1	2.8	43.8	15.2	5600	6700	1.602
45	110	40	65	56	100	6	2	70	94.4	55	12	2	0.43	1.5	2.3	1.6	64.5	19.8	5000	6300	2
45	110	40	67	56	100	6	2	70	91.4	55	12	2	0.34	1.9	2.9	2	64.8	20.2	5000	6300	2.097
50	100	21	70	60	91	7	1.5	75	88.4	37	12	1.5	0.2	3.2	5	3.4	26.8	10	6000	7100	1.03
50	100	21	70	60	91	7	1.5	75	86.4	37	12	1.5	0.19	3.3	5.1	3.4	27.8	10.5	6000	7100	1.025
50	100	25	69	60	91	11	1.5	75	87.8	45	12	1.5	0.28	2.3	3.5	2.4	26.8	9.95	6000	7100	1.2
50	100	25	67	60	91	11	1.5	75	87.4	45	12	1.5	0.23	2.7	4.2	2.8	39.2	13.5	6000	7100	1.196
50	120	29	77	60	110	7	2	75	104	45	12	2	0.23	2.7	4.2	2.8	51.5	18.2	5000	6300	1.97
50	120	29	78	60	110	7	2	75	101.5	45	12	2	0.23	2.7	4.2	2.8	52.8	18.8	5000	6300	2.026
50	120	43	72	61	110	7	2	75	103	59	12	2	0.41	1.5	2.4	1.6	75.2	23.5	4800	6000	2.52
50	120	43	73	61	110	7	2	75	99.7	59	12	2	0.33	1.9	3	2	75.2	24	4800	6000	2.761
55	110	22	77	64	101	7	1.5	80	97.5	38	13	1.5	0.19	3.4	5.3	3.6	30.2	11.5	5300	6300	1.25
55	110	22	78	64	101	7	1.5	80	95.7	38	13	1.5	0.18	3.4	5.3	3.6	31.2	12.2	5300	6300	1.265
55	110	28	75	65	101	10	1.5	80	96.1	47	13	1.5	0.28	2.3	3.5	2.4	34	12.5	5300	6300	1.49
55	110	28	74	65	101	10	1.5	80	96	47	13	1.5	0.24	2.6	4	2.7	46.5	16.2	5300	6300	1.512
55	130	31	87	65	118	7	2.1	80	115	47	13	2.1	0.23	2.8	4.3	2.9	57.2	20.8	4500	5600	2.35
55	130	31	87	65	118	7	2.1	80	111.5	47	13	2.1	0.23	2.8	4.3	2.9	58.2	21.2	4500	5600	2.49
55	130	46	76	66	118	7	2.1	80	112	62	13	2.1	0.41	1.6	2.5	1.6	86.8	27.5	4300	5300	3.09
55	130	46	80	66	118	7	2.1	80	108.5	62	13	2.1	0.33	1.9	3	2	87.5	28.2	4300	5300	3.402
60	120	23	85	70	111	7	1.5	85	105	40	14	1.5	0.17	3.7	5.7	3.9	31	12.5	4800	6000	1.32
60	120	23	85	70	111	7	1.5	85	104	40	14	1.5	0.18	3.6	5.6	3.8	35	13.8	4800	6000	1.552
60	120	31	81	70	111	9	1.5	85	105	50	14	1.5	0.28	2.3	3.5	2.4	43.5	16.2	4800	6000	1.96
60	120	31	80	70	111	9	1.5	85	104.5	50	14	1.5	0.24	2.6	4	2.7	56.8	20.2	4800	6000	1.964
60	140	33	92	70	128	7	2.1	85	122	50	14	2.1	0.23	2.8	4.3	2.9	61.8	22.2	4300	5300	2.85
60	140	33	89	70	128	7	2.1	85	115.7	50	14	2.1	0.23	2.7	4.2	2.9	62.8	22.8	4300	5300	2.993
60	140	48	85	72	128	7	2.1	85	122	65	14	2.1	0.38	1.6	2.6	1.7	96	32.5	3800	4800	3.75
60	140	48	87	72	128	7	2.1	85	118.4	65	14	2.1	0.32	2	3.1	2.1	97.2	31.8	3800	4800	4.022
65	130	25	93	80	121	7	1.5	98	116	43	15	1.5	0.17	3.6	5.6	3.8	38.8	15.2	4300	5300	2.06
65	130	25	93	80	121	7	1.5	98	113.3	43	15	1.5	0.17	3.7	5.7	3.8	38.8	15.5	4300	5300	2.171
65	130	31	93	80	121	13	1.5	98	117	55	15	1.5	0.25	2.5	3.9	2.6	44.2	18	4300	5300	2.55
65	130	31	93	80	121	13	1.5	98	113.9	55	15	1.5	0.22	2.9	4.4	3	56.5	20.8	4300	5300	2.457
65	160	37	104	80	148	7	2.1	98	138	55	15	2.1	0.22	2.8	4.4	3	79	29.8	3800	4500	4.43
65	160	37	106	80	148	7	2.1	98	135	55	15	2.1	0.22	2.8	4.4	3	78.8	30	3800	4500	4.741
65	160	55	97	82	148	7	2.1	98	139	73	15	2.1	0.38	1.7	2.6	1.7	122	42.8	3400	4300	5.75
65	160	55	98	82	148	7	2.1	98	135.2	73	15	2.1	0.37	1.7	2.7	1.8	126	42.2	3400	4300	7.585
70	140	26	101	85	130	7	2	105	125	46	17	2	0.18	3.6	5.5	3.7	39.5	16.8	4000	5000	2.53
70	140	26	102	85	130	7	2	105	121.7	46	17	2	0.17	3.7	3.7	3.9	39.5	16.2	4000	5000	2.672
70	140	33	98	85	130	13	2	105	124	59	17	2	0.25	2.5	3.9	2.6	48.8	20.2	4000	5000	3.19
70	140	33	98	85	130	13	2	105	124.5	59	17	2	0.22	2.9	4.4	3	65.2	25.5	4000	5000	3.053
70	170	39	109	85	158	7	2.1	105	147	59	17	2.1	0.22	2.9	4.5	3.1	88.5	32.8	3600	4300	5.2
70	170	39	110	85	158	7	2.1	105	141.7	59	17	2.1	0.22	2.8	4.4	3	86.5	32.8	3600	4300	5.652
70	170	58	104	88	158	7	2.1	105	148	78	17	2.1	0.39	1.6	2.5	1.7	128	45.5	3200	4000	7
70	170	58	105	88	158	7	2.1	105	144.4	78	17	2.1	0.37	1.7	2.6	1.8	135	47.5	3200	4000	9.085
75	150	28	107	90	140	8	2	110	134	50	18	2	0.17	3.7	5.7	3.9	48.8	20.5	3800	4500	3.1
75	150	28	107	90	140	8	2	110	129	50	18	2	0.17	3.6	5.6	3.8	47.8	19.5	3800	4500	3.24
75	150	36	105	91	140	13	2	110	133	63	18	2	0.25	2.5	3.8	2.6	58.2	23.5	3800	4500	3.73
75	150	36	104	91	140	13	2	110	130.3	63	18	2	0.22	2.9	4.5	3	66.2	26.2	3800	4500	3.805
75	180	41	117	91	166	8	2.1	110	158	63	18	3	0.22	2.9	4.5	3	97.8	37.8	3400	4000	6.7
75	180	41	117	91	166	8	2.1	110	149.4	63	18	3	0.22	2.9	4.4	3	97.8	38.5	3400	4000	7.175
75	180	60	111	94	166	8	2.5	110	157	82	18	3	0.38	1.7	2.6	1.7	140	51.5	3000	3800	8.15
75	180	60	114	94	166	8	2.5	110	153.6	82	18	3	0.36	1.8	2.7	1.8	140	51.5	3000	3800	10.432
80	160	30	112	95	150	8	2	120	142	52	18	2	0.17	3.8	5.7	4	56.5	23.2	3600	4300	3.7
80	160	30	113	95	150	8	2	120	137.2	52	18	2	0.18	3.6	5.5	3.7	52.5	21.8	3600	4300	3.953
80	160	40	112	96	150	11	2	120	142	65	18	2	0.27	2.4	3.7	2.5	70	28.5	3600	4300	4.57
80	160	40	112	96	150	11	2	120	139	65	18	2	0.26	2.4	3.7	2.5	70.2	28.5	3600	4300	5.423
80	190	43	122	96	176	8	2.5	120	165	65	18	3	0.22	2.8	4.4	2.9	115	44.5	3200	3800	7.35
80	190	43	126	96	176	8	2.5	120	162.4	65	18	3	0.23	2.7	4.2	2.9	115.8	46.2	3200	3800	7.768
80	190	64	115	100	176	8	2.5	120	164	86	18	3	0.39	1.6	2.5	1.7	142	57.2	2800	3600	9.6
80	190	64	119	100	176	8	2.5	120	160.5	86	18	3	0.37	1.7	2.6	1.8	152	57.8	2800	3600	12.422
85	170	32	120	100	158	8	2.1	125	151	55	19	2.1	0.17	3.7	5.7	3.9	63.5	27	3400	4000	4.35
85	170	32	121	100	158	8	2.1	125	147.6	55	19	2.1	0.17	3.7	5.7	3.8	63.8	26.8	3400	4000	4.664
85	170	43	118	102	158	10	2.1	125	157	68	19	2.1	0.26	2.4	3.7	2.5	82.8	33.8	3400	4000	5.75
85	170	43	119	102	158	10	2.1	125	147.9	68	19	2.1	0.27	2.3	3.6	2.5	83.2	34.2	3400	4000	6.574
85	200	45	126	102	186	8	2.5	125	174	68	19	3	0.23	2.8	4.3	2.9	132	50.8	3000	3600	8.55
85	200	45	133	102	186	8	2.5	125	170.2	68	19	3	0.24	2.6	4	2.7	132	52.4	3000	3600	9
85	200	67	—	105	186	8	2.5	125	—	90	19	3	0.38	1.7	2.6	1.8	162	64.2	2800	3400	—
85	200	67	125	105	186	8	2.5	125	168.6	90	19	3	0.37	1.7	2.7	1.8	165	64.8	2800	3400	—
90	180	34	127	106	168	8	2.1	130	159	58	20	2.1	0.18	3.5	5.4	3.7	68.5	29.2	3200	3800	5.2
90	180	34	128	106	168	8	2.1	130	155.4	58	20	2.1	0.17	3.7	5.7	3.7	69.2	29.5	3200	3800	5.479
90	180	46	125	108	168	9	2.1	130	160	71	20	2.1	0.27	2.3	3.6	2.5	97.2	40.5	3200	3800	6.7
90	180	46	125	108	168	9	2.1	130	156.8	71	20	2.1	0.27	2.4	3.7	2.5	97.5	40.5	3200	3800	8.305
90	215	47	136	108	201	8	2.5	130	185	71	20	3	0.24	2.7	4.1	2.8	142	57.2	2800	3400	10.34
90	215	47	140	108	201	8	2.5	130	181	71	20	3	0.24	2.7	4.1	2.8	145	59.5	2800	3400	10.94
90	215	73	—	110	201	7	2.5	130	—	97	20	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	—
90	215	73	134	110	201	8	2.5	130	182.5	97	20	3	0.37	1.7	2.6	1.8	192	78.5	2400	3200	—
100	200	38	140	116	188	8	2.1	145	176	63	21	2.1	0.17	3.6	5.6	3.8	87.2	37.5	2800	3400	7.1
100	200	38	142	116	188	8	2.1	145	173.1	63	21	2.1	0.17	3.6	5.6	3.8	88	38.5	2800	3400	7.478
100	200	53	137	118	188	7	2.1	145	177	77	21	2.1	0.28	2.2	3.5	2.4	125	52.2	2800	3400	9.4
100	200	53	138	118	188	7	2.1	145	174.1	77	21	2.1	0.28	2.3	3.5	2.4	125	52.2	2800	3400	10.959
100	240	50	154	118	226	10	2.5	145	206	77	21	3	0.23	2.8	4.3	2.9	162	72.8	2400	3000	14
100	240	50	157	118	226	10	2.5	145	201.9	77	21	3	0.23	2.8	4.3	2.9	162	72.5	2400	3000	14.652

<- 上一项下一项 ->
