梅花形弹性联轴器(摘自GB/T 5272-2002)

联轴器标准件、通用件分页导航
本页导航 广告链接
返回顶部

梅花形弹性联轴器(摘自GB/T 5272-2002)

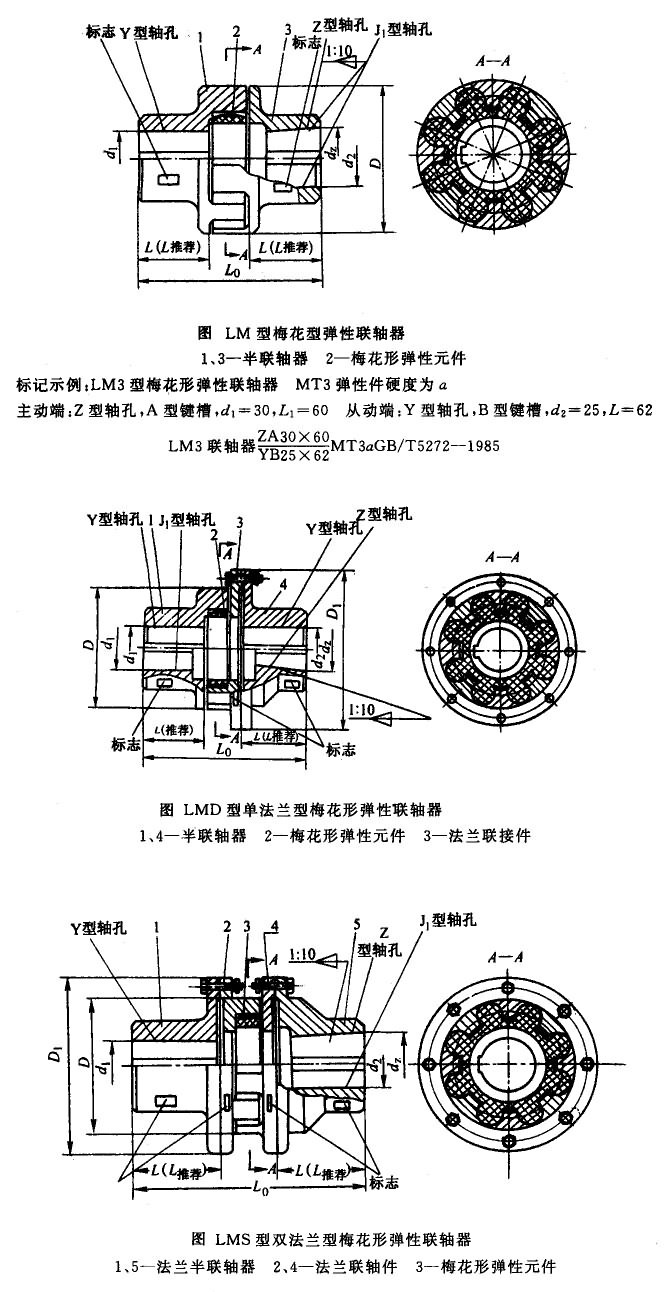

LM型、LMD型、LMS型梅花形弹性联轴器的基本参数和主要尺寸

注：1. 优先选用L推荐 轴孔长度,相应联轴器长度为L0推荐 。若轴孔长度选用其他尺寸时，请与生产厂家联系。
2. 质量、转动惯量按L推荐 最小轴孔计算的近似值。
3. 带*号轴孔直径可用于Z型代号。
4. a、b为弹性件二种不同材质、硬度的代号。
5. 许用运转补偿量约为许用安装误差的一倍。
6. 轴孔和键槽型式按 表“圆柱形轴孔和键槽尺寸”、“圆锥形轴孔和键槽尺寸”，轴孔与轴配合见表“联轴器圆柱形轴孔与轴伸的配合”和“圆锥形轴孔配合及轴向尺寸偏差”。
7.①处为“公称转矩Tn/N·m”。
8.②处为“转动惯量”。

型号 ① 许用转速[n] 轴孔直径d1,d2,dz 轴孔长度 L0推荐 D D1 弹性件型号 重量 ② 许用安装误差
弹性件硬度 LM LMD,LMS mm Y型 J、Z型 L推荐 LM LMD LMS mm LM LMD,LMS LM/LMD/LMS LM/LMD/LMS 径向ΔY 轴向ΔX 角向Δα(°)
a/HA b/HD r/min L mm mm mm kg kg·m^2 mm mm
80±5 90±5 mm
LM1/LMD1/LMS1 25 45 15300 8500 12、14 32 27 35 86 92 98 50 30 90 MT1-a,MT1-b 0.66/1.21/1.33 0.0002/0.0008/0.0013 0.2 1.2 1
LM1/LMD1/LMS1 25 45 15300 8500 16、18、19 42 30 35 86 92 98 50 30 90 MT1-a,MT1-b 0.66/1.21/1.33 0.0002/0.0008/0.0013 0.2 1.2 1
LM1/LMD1/LMS1 25 45 15300 8500 20、22、24 52 38 35 86 92 98 50 30 90 MT1-a,MT1-b 0.66/1.21/1.33 0.0002/0.0008/0.0013 0.2 1.2 1
LM1/LMD1/LMS1 25 45 15300 8500 25 62 44 35 86 92 98 50 30 90 MT1-a,MT1-b 0.66/1.21/1.33 0.0002/0.0008/0.0013 0.2 1.2 1
LM2/LMD2/LMS2 50 100 12000 7600 16、18、19 42 30 38 95 101.5 108 60 44 100 MT2-a,MT2-b 0.93/1.65/1.736 0.0004/0.0014/0.0021 0.3 1.3 1
LM2/LMD2/LMS2 50 100 12000 7600 20、22、24 52 38 38 95 101.5 108 60 44 100 MT2-a,MT2-b 0.93/1.65/1.736 0.0004/0.0014/0.0021 0.3 1.3 1
LM2/LMD2/LMS2 50 100 12000 7600 25、28 62 44 38 95 101.5 108 60 44 100 MT2-a,MT2-b 0.93/1.65/1.736 0.0004/0.0014/0.0021 0.3 1.3 1
LM2/LMD2/LMS2 50 100 12000 7600 30 82 60 38 95 101.5 108 60 44 100 MT2-a,MT2-b 0.93/1.65/1.736 0.0004/0.0014/0.0021 0.3 1.3 1
LM3/LMD3/LMS3 100 200 10900 6900 20、22、24 52 38 40 103 110 117 70 48 110 MT3-a,MT3-b 1.41/2.36/2.33 0.0009/0.0024/0.0034 0.4 1.5 1
LM3/LMD3/LMS3 100 200 10900 6900 25、28 62 44 40 103 110 117 70 48 110 MT3-a,MT3-b 1.41/2.36/2.33 0.0009/0.0024/0.0034 0.4 1.5 1
LM3/LMD3/LMS3 100 200 10900 6900 30、32 82 60 40 103 110 117 70 48 110 MT3-a,MT3-b 1.41/2.36/2.33 0.0009/0.0024/0.0034 0.4 1.5 1
LM4/LMD4/LMS4 140 280 9000 6200 32、24 52 38 45 114 122 130 85 60 125 MT4-a,MT4-b 2.18/3.56/3.35 0.002/0.005/0.0064 0.4 2 1
LM4/LMD4/LMS4 140 280 9000 6200 25、28 62 44 45 114 122 130 85 60 125 MT4-a,MT4-b 2.18/3.56/3.35 0.002/0.005/0.0064 0.4 2 1
LM4/LMD4/LMS4 140 280 9000 6200 30、32、35、38 82 60 45 114 122 130 85 60 125 MT4-a,MT4-b 2.18/3.56/3.35 0.002/0.005/0.0064 0.4 2 1
LM4/LMD4/LMS4 140 280 9000 6200 40 112 84 45 114 122 130 85 60 125 MT4-a,MT4-b 2.18/3.56/3.35 0.002/0.005/0.0064 0.4 2 1
LM5/LMD5/LMS5 350 400 7300 5000 25、28 62 44 50 127 138.5 150 105 72 150 MT5-a,MT5-b 3.60/6.36/6.07 0.005/0.0135/0.0175 0.4 2.5 1
LM5/LMD5/LMS5 350 400 7300 5000 30、32、35、38 82 60 50 127 138.5 150 105 72 150 MT5-a,MT5-b 3.60/6.36/6.07 0.005/0.0135/0.0175 0.4 2.5 1
LM5/LMD5/LMS5 350 400 7300 5000 40、42、45 112 84 50 127 138.5 150 105 72 150 MT5-a,MT5-b 3.60/6.36/6.07 0.005/0.0135/0.0175 0.4 2.5 1
LM6/LMD6/LMS6 400 710 6100 4100 30、32、35、38 82 60 55 143 155 167 125 90 185 MT6-a,MT6-b 6.07/10.77/10.47 0.0114/0.0329/0.0444 0.5 3 0.7
LM6/LMD6/LMS6 400 710 6100 4100 40、42、45、48 112 84 55 143 155 167 125 90 185 MT6-a,MT6-b 6.07/10.77/10.47 0.0114/0.0329/0.0444 0.5 3 0.7
LM7/LMD7/LMS7 630 1120 5300 3700 35*、38* 82 60 60 159 172 185 145 104 205 MT7-a,MT7-b 9.09/15.30/14.22 0.0232/0.0581/0.0739 0.5 3 0.7
LM7/LMD7/LMS7 630 1120 5300 3700 40*、42*、45、48、50、55 112 84 60 159 172 185 145 104 205 MT7-a,MT7-b 9.09/15.30/14.22 0.0232/0.0581/0.0739 0.5 3 0.7
LM8/LMD8/LMS8 1120 2240 4500 3100 45*、48*、50、55、56 112 84 70 181 195 209 170 130 240 MT8-a,MT8-b 13.56/22.72/21.16 0.0468/0.1175/0.1493 0.5 3.5 0.7
LM8/LMD8/LMS8 1120 2240 4500 3100 60、63、65 142 107 70 181 195 209 170 130 240 MT8-a,MT8-b 13.56/22.72/21.16 0.0468/0.1175/0.1493 0.5 3.5 0.7
LM9/LMD9/LMS9 1800 3550 3800 2800 50*、55*、56* 112 84 80 208 224 240 200 156 270 MT9-a,MT9-b 21.40/34.44/30.70 0.1041/0.2333/0.2767 0.7 4 0.7
LM9/LMD9/LMS9 1800 3550 3800 2800 60、63、65、70、71、75 142 107 80 208 224 240 200 156 270 MT9-a,MT9-b 21.40/34.44/30.70 0.1041/0.2333/0.2767 0.7 4 0.7
LM9/LMD9/LMS9 1800 3550 3800 2800 80 172 132 80 208 224 240 200 156 270 MT9-a,MT9-b 21.40/34.44/30.70 0.1041/0.2333/0.2767 0.7 4 0.7
LM10/LMD10/LMS10 2800 5600 3300 2500 60*、63*、65*、70、71、75 142 107 90 230 248 268 230 180 305 MT10-a,MT10-b 32.03/51.36/44.55 0.2105/0.4594/0.5262 0.7 4.5 0.5
LM10/LMD10/LMS10 2800 5600 3300 2500 80、85、90、95 172 132 90 230 248 268 230 180 305 MT10-a,MT10-b 32.03/51.36/44.55 0.2105/0.4594/0.5262 0.7 4.5 0.5
LM10/LMD10/LMS10 2800 5600 3300 2500 100 212 167 90 230 248 268 230 180 305 MT10-a,MT10-b 32.03/51.36/44.55 0.2105/0.4594/0.5262 0.7 4.5 0.5
LM11/LMD11/LMS11 4500 9000 2900 2200 70*、71*、75* 142 107 100 260 284 308 260 205 350 MT11-a,MT11-b 49.52/81.30/70.72 0.4338/0.9777/1.1362 0.7 5 0.5
LM11/LMD11/LMS11 4500 9000 2900 2200 80*、85*、90、95 172 132 100 260 284 308 260 205 350 MT11-a,MT11-b 49.52/81.30/70.72 0.4338/0.9777/1.1362 0.7 5 0.5
LM11/LMD11/LMS11 4500 9000 2900 2200 100、110、120 212 167 100 260 284 308 260 205 350 MT11-a,MT11-b 49.52/81.30/70.72 0.4338/0.9777/1.1362 0.7 5 0.5
LM12/LMD12/LMS12 6300 12500 2500 1900 80*、85*、90*、95* 172 132 115 297 321 345 300 245 400 MT12-a,MT12-b 73.45/115.53/99.54 0.8205/1.751/1.9998 0.8 5 0.5
LM12/LMD12/LMS12 6300 12500 2500 1900 100、110、120、125 212 167 115 297 321 345 300 245 400 MT12-a,MT12-b 73.45/115.53/99.54 0.8205/1.751/1.9998 0.8 5 0.5
LM12/LMD12/LMS12 6300 12500 2500 1900 130 252 202 115 297 321 345 300 245 400 MT12-a,MT12-b 73.45/115.53/99.54 0.8205/1.751/1.9998 0.8 5 0.5
LM13/LMD13/LMS13 11200 20000 2100 1600 90*、95* 172 132 125 323 348 373 360 300 460 MT13-a,MT13-b 103.86/161.79/137.53 1.6718/3.3667/3.6719 0.8 5 0.5
LM13/LMD13/LMS13 11200 20000 2100 1600 100*、110*、120*、125* 212 167 125 323 348 373 360 300 460 MT13-a,MT13-b 103.86/161.79/137.53 1.6718/3.3667/3.6719 0.8 5 0.5
LM13/LMD13/LMS13 11200 20000 2100 1600 130、140、150 252 202 125 323 348 373 360 300 460 MT13-a,MT13-b 103.86/161.79/137.53 1.6718/3.3667/3.6719 0.8 5 0.5
LM14/LMD14/LMS14 12500 25000 1900 1500 100*、110*、120*、125* 212 167 135 333 358 383 400 335 500 MT14-a,MT14-b 127.59/196.32/165.25 2.499/4.8669/5.1581 0.8 5 0.5
LM14/LMD14/LMS14 12500 25000 1900 1500 130*、140*、150 252 202 135 333 358 383 400 335 500 MT14-a,MT14-b 127.59/196.32/165.25 2.499/4.8669/5.1581 0.8 5 0.5
LM14/LMD14/LMS14 12500 25000 1900 1500 160 302 242 135 333 358 383 400 335 500 MT14-a,MT14-b 127.59/196.32/165.25 2.499/4.8669/5.1581 0.8 5 0.5

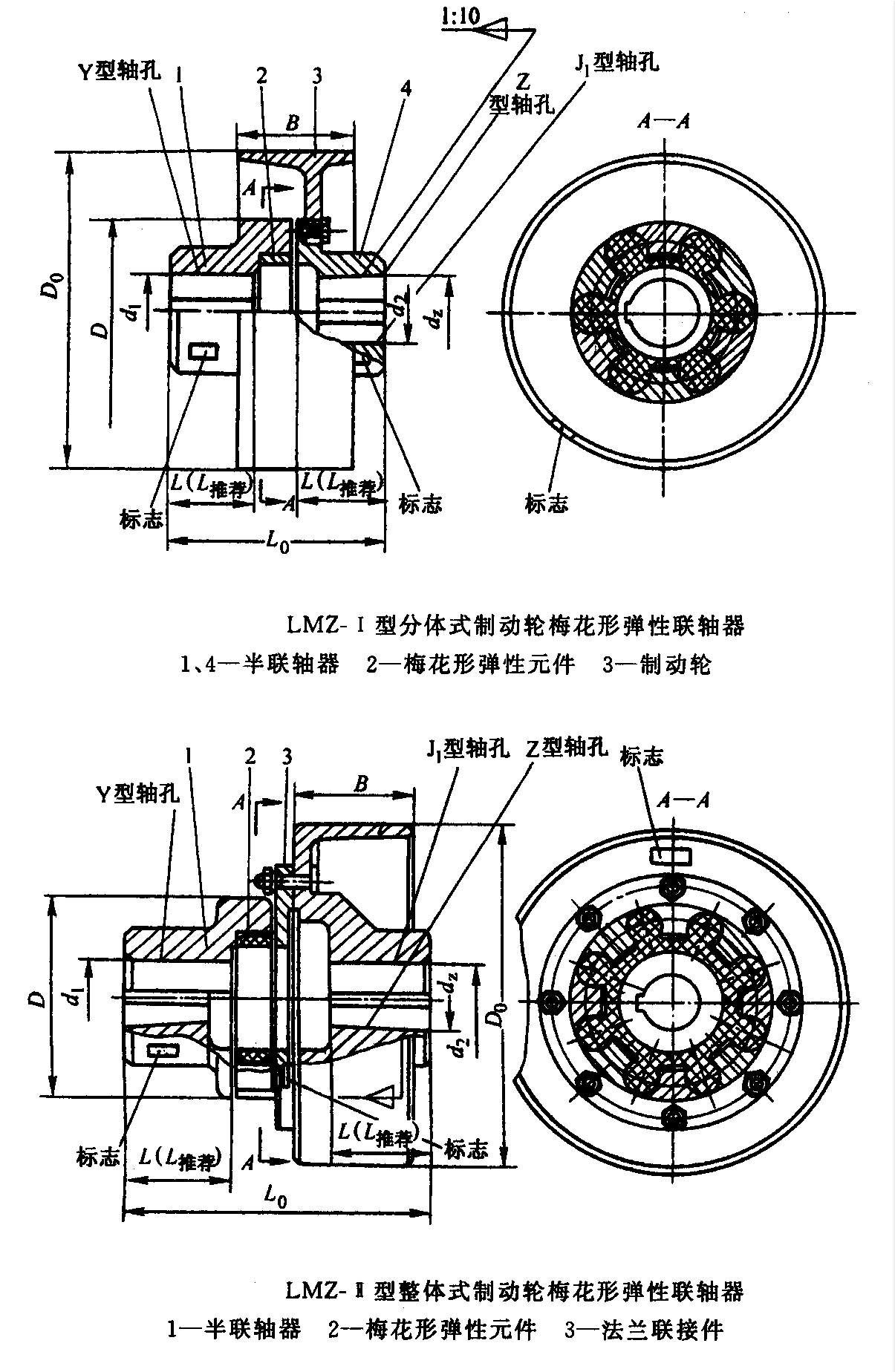

LMZ-Ⅰ型、LMZ-Ⅱ型梅花形弹性联轴器

注：1. 制动轮定位尺寸请向生产厂咨询。
2. LMZ-Ⅰ型制动轮与半联轴器联接螺栓的预紧力矩：
螺栓规格/mm M8 M10 M12 M16 M20
预紧力矩/N·m 26 45 80 200 400
3. 许用运转补偿量为许用安装误差的一倍。
4. 优先选用L推荐 轴孔长度,相应联轴器长度为L0推荐 。若轴孔长度选用其他尺寸时，请与生产厂家联系。
5. 质量、转动惯量按L推荐 最小轴孔计算的近似值。
6. 带*号轴孔直径可用于Z型代号。
7. a、b为弹性件二种不同材质、硬度的代号。
8. 轴孔和键槽型式按 表“圆柱形轴孔和键槽尺寸”、“圆锥形轴孔和键槽尺寸”，轴孔与轴配合见表“联轴器圆柱形轴孔与轴伸的配合”和“圆锥形轴孔配合及轴向尺寸偏差”。
9. ①处为“公称转矩Tn/N·m”。
10. ②处为“转动惯量”。

型号 ① 许用转速[n] 轴孔直径d1,d2,dz 轴孔长度 L0推荐 D0 B D 弹性件型号 重量 ② 许用安装误差
弹性件硬度 r/min mm Y型 J、Z型 L推荐 LMZ-Ⅰ LMZ-Ⅱ mm mm mm LMZ-Ⅰ/LMZ-Ⅱ LMZ-Ⅰ/LMZ-Ⅱ 径向ΔY 轴向ΔX 角向Δα(°)
a/HA b/HD L mm mm kg kg·m^2 mm mm
80±5 90±5 mm
LMZ5-I-160/LMZ5-Ⅱ-160 250 400 4750 25、28 62 44 50 127 188.5 160 70 105 MT5-a,MT5-b 6.602/5.18 0.0198/0.0159 0.4 2.5 1
LMZ5-I-160/LMZ5-Ⅱ-160 250 400 4750 30、32、35、38 82 60 50 127 188.5 160 70 105 MT5-a,MT5-b 6.602/5.18 0.0198/0.0159 0.4 2.5 1
LMZ5-I-160/LMZ5-Ⅱ-160 250 400 4750 40、42、45 112 84 50 127 188.5 160 70 105 MT5-a,MT5-b 6.602/5.18 0.0198/0.0159 0.4 2.5 1
LMZ5-I-200/LMZ5-Ⅱ-200 250 400 3800 25、28 62 44 50 127 203.5 200 85 105 MT5-a,MT5-b 9.204/6.54 0.044/0.0391 0.4 2.5 1
LMZ5-I-200/LMZ5-Ⅱ-200 250 400 3800 30、32、35、38 82 60 50 127 203.5 200 85 105 MT5-a,MT5-b 9.204/6.54 0.044/0.0391 0.4 2.5 1
LMZ5-I-200/LMZ5-Ⅱ-200 250 400 3800 40、42、45 112 84 50 127 203.5 200 85 105 MT5-a,MT5-b 9.204/6.54 0.044/0.0391 0.4 2.5 1
LMZ6-I-200/LMZ6-Ⅱ-200 400 710 3800 30、32、35、38 82 60 55 143 215 200 85 125 MT6-a,MT6-b 11.45/9.12 0.052/0.0448 0.5 3 0.7
LMZ6-I-200/LMZ6-Ⅱ-200 400 710 3800 40、42、45、48 112 84 55 143 215 200 85 125 MT6-a,MT6-b 11.45/9.12 0.052/0.0448 0.5 3 0.7
LMZ7-I-200/LMZ7-Ⅱ-200 630 1120 3800 35*、38* 82 60 60 159 227 200 85 145 MT7-a,MT7-b 13.96/12.31 0.064/0.0527 0.5 3 0.7
LMZ7-I-200/LMZ7-Ⅱ-200 630 1120 3800 40*、42*、45、48、50、55、56 112 84 60 159 227 200 85 145 MT7-a,MT7-b 13.96/12.31 0.064/0.0527 0.5 3 0.7
LMZ7-I-250/LMZ7-Ⅱ-250 630 1120 3050 35*、38* 82 50 60 159 257 250 105 145 MT7-a,MT7-b 20.09/14.28 0.144/0.1189 0.5 3 0.7
LMZ7-I-250/LMZ7-Ⅱ-250 630 1120 3050 40*、42*、45、48、50、55、56 112 84 60 159 257 250 105 145 MT7-a,MT7-b 20.09/14.28 0.144/0.1189 0.5 3 0.7
LMZ8-I-250/LMZ8-Ⅱ-250 1120 2240 3050 45*、48*、50、55、56 112 84 70 181 270 250 105 170 MT8-a,MT8-b 24.65/19.38 0.175/0.1402 0.5 3.5 0.7
LMZ8-I-250/LMZ8-Ⅱ-250 1120 2240 3050 60、63、65 142 107 70 181 270 250 105 170 MT8-a,MT8-b 24.65/19.38 0.175/0.1402 0.5 3.5 0.7
LMZ8-I-315/LMZ8-Ⅱ-315 1120 2240 2400 45*、48*、50、55、56 112 84 70 181 300 315 135 170 MT8-a,MT8-b 34.13/24.02 0.374/0.3666 0.5 3.5 0.7
LMZ8-I-315/LMZ8-Ⅱ-315 1120 2240 2400 60、63、65 142 107 70 181 300 315 135 170 MT8-a,MT8-b 34.13/24.02 0.374/0.3666 0.5 3.5 0.7
LMZ9-I-315/LMZ9-Ⅱ-315 1800 3550 2400 50*、55*、56 112 84 80 208 319 315 135 200 MT9-a,MT9-b 41.67/32.16 0.45/0.4039 0.7 4 0.7
LMZ9-I-315/LMZ9-Ⅱ-315 1800 3550 2400 60、63、65、70、71、75 142 107 80 208 319 315 135 200 MT9-a,MT9-b 41.67/32.16 0.45/0.4039 0.7 4 0.7
LMZ9-I-315/LMZ9-Ⅱ-315 1800 3550 2400 80 172 132 80 208 319 315 135 200 MT9-a,MT9-b 41.67/32.16 0.45/0.4039 0.7 4 0.7
LMZ9-I-400/LMZ9-Ⅱ-400 1800 3550 1900 50*、55*、56* 112 84 80 208 354 400 170 200 MT9-a,MT9-b 65.61/40.18 1.259/1.0863 0.7 4 0.7
LMZ9-I-400/LMZ9-Ⅱ-400 1800 3550 1900 60、63、65、70、71、75 142 107 80 208 354 400 170 200 MT9-a,MT9-b 65.61/40.18 1.259/1.0863 0.7 4 0.7
LMZ9-I-400/LMZ9-Ⅱ-400 1800 3550 1900 80 172 132 80 208 354 400 170 200 MT9-a,MT9-b 65.61/40.18 1.259/1.0863 0.7 4 0.7
LMZ10-I-400/LMZ10-Ⅱ-400 2800 5600 1900 60*、63*、65*、70、71、75 142 107 90 230 369 400 170 230 MT10-a,MT10-b 74.53/50.72 1.4/1.17 0.7 4.5 0.5
LMZ10-I-400/LMZ10-Ⅱ-400 2800 5600 1900 80、85、90、95 172 132 90 230 369 400 170 230 MT10-a,MT10-b 74.53/50.72 1.4/1.17 0.7 4.5 0.5
LMZ10-I-400/LMZ10-Ⅱ-400 2800 5600 1900 100 212 167 90 230 369 400 170 230 MT10-a,MT10-b 74.53/50.72 1.4/1.17 0.7 4.5 0.5
LMZ10-I-500/LMZ10-Ⅱ-500 2800 5600 1500 60*、63*、65*、70、71、75 142 107 90 230 423 500 210 230 MT10-a,MT10-b 110.6/64.14 3.475/3.0039 0.7 4.5 0.5
LMZ10-I-500/LMZ10-Ⅱ-500 2800 5600 1500 80、88、90、95 172 132 90 230 423 500 210 230 MT10-a,MT10-b 110.6/64.14 3.475/3.0039 0.7 4.5 0.5
LMZ10-I-500/LMZ10-Ⅱ-500 2800 5600 1500 100 212 167 90 230 423 500 210 230 MT10-a,MT10-b 110.6/64.14 3.475/3.0039 0.7 4.5 0.5
LMZ11-I-500/LMZ11-Ⅱ-500 4500 9000 1500 70*、71*、75* 142 107 100 260 448 500 210 260 MT11-a,MT11-b 121.7/81.75 3.715/3.1957 0.7 5 0.5
LMZ11-I-500/LMZ11-Ⅱ-500 4500 9000 1500 80*、85*、90、95 172 132 100 260 448 500 210 260 MT11-a,MT11-b 121.7/81.75 3.715/3.1957 0.7 5 0.5
LMZ11-I-500/LMZ11-Ⅱ-500 4500 9000 1500 100、110、120 212 167 100 260 448 500 210 260 MT11-a,MT11-b 121.7/81.75 3.715/3.1957 0.7 5 0.5
LMZ12-I-635/LMZ12-Ⅱ-635 6300 12500 1200 80*、85*、90*、95* 172 132 115 297 523 630 265 300 MT12-a,MT12-b 213.7/133.80 10.24/9.0441 0.8 5 0.5
LMZ12-I-635/LMZ12-Ⅱ-635 6300 12500 1200 100、110、120、125 212 167 115 297 523 630 265 300 MT12-a,MT12-b 213.7/133.80 10.24/9.0441 0.8 5 0.5
LMZ12-I-635/LMZ12-Ⅱ-635 6300 12500 1200 130 252 202 115 297 523 630 265 300 MT12-a,MT12-b 213.7/133.80 10.24/9.0441 0.8 5 0.5
LMZ13-I-710/LMZ13-Ⅱ-710 11200 20000 1050 90*、95* 172 132 125 323 583 710 300 360 MT13-a,MT13-b 341.6/195.93 19.99/16.489 0.8 5 0.5
LMZ13-I-710/LMZ13-Ⅱ-710 11200 20000 1050 100*、110*、120*、125* 212 167 125 323 583 710 300 360 MT13-a,MT13-b 341.6/195.93 19.99/16.489 0.8 5 0.5
LMZ13-I-710/LMZ13-Ⅱ-710 11200 20000 1050 130、140、150 252 202 125 323 583 710 300 360 MT13-a,MT13-b 341.6/195.93 19.99/16.489 0.8 5 0.5
LMZ14-I-800/LMZ14-Ⅱ-800 12500 25000 950 100*、110*、120*、125* 212 167 135 333 633 800 340 400 MT14-a,MT14-b 510.1/294.51 39.36/3.985 0.8 5 0.5
LMZ14-I-800/LMZ14-Ⅱ-800 12500 25000 950 130*、140*、150 252 202 135 333 633 800 340 400 MT14-a,MT14-b 510.1/294.51 39.36/3.985 0.8 5 0.5
LMZ14-I-800/LMZ14-Ⅱ-800 12500 25000 950 160 302 242 135 333 633 800 340 400 MT14-a,MT14-b 510.1/294.51 39.36/3.985 0.8 5 0.5
