弹性柱销联轴器(摘自GB/T 5014-2003)

联轴器标准件、通用件分页导航
本页导航 广告链接

弹性柱销联轴器(摘自GB/T 5014-2003)

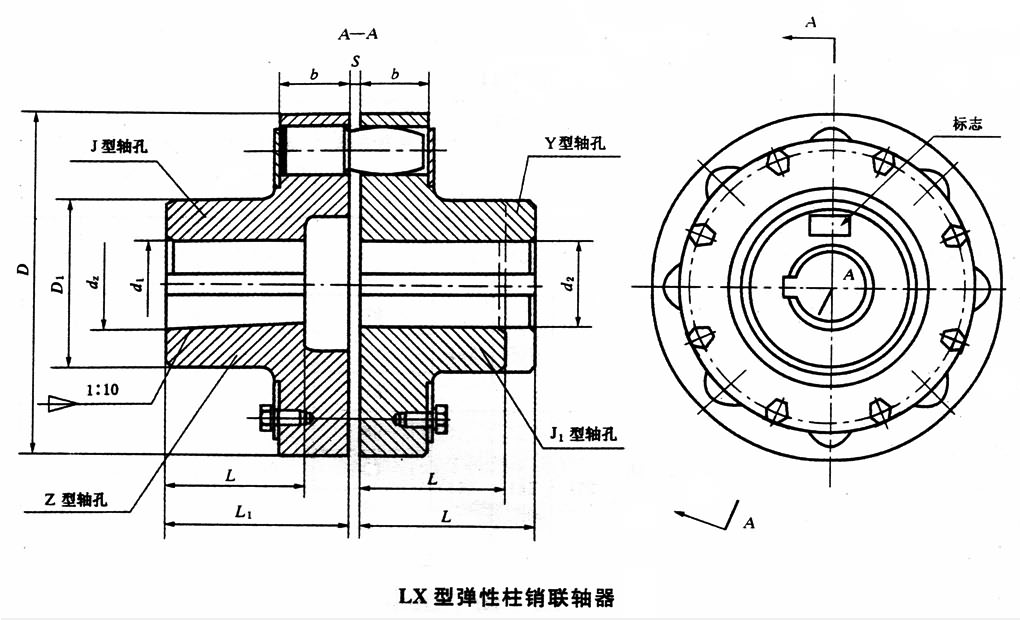

LX型弹性柱销联轴器

注：质量、转动惯量是按J/Y轴孔组合型式和最小轴孔直径计算的。

型号 公称转矩
Tn
/(N·m) 		许用转速
[n]
/(r/min) 		轴孔直径
d1、d2、dz
/mm 		轴孔长度 D
/mm 		D1
/mm 		b
/mm 		S
/mm 		转动惯量I
/(kg·m^2) 		质量m
/kg
Y型 J,J1,Z型
L/mm L1/mm L/mm
LX1 250 8500 12 32 27 — 90 40 20 2.5 0.002 2
LX1 250 8500 14 32 27 — 90 40 20 2.5 0.002 2
LX1 250 8500 16 42 30 42 90 40 20 2.5 0.002 2
LX1 250 8500 18 42 30 42 90 40 20 2.5 0.002 2
LX1 250 8500 19 42 30 42 90 40 20 2.5 0.002 2
LX1 250 8500 20 52 38 52 90 40 20 2.5 0.002 2
LX1 250 8500 22 52 38 52 90 40 20 2.5 0.002 2
LX1 250 8500 24 52 38 52 90 40 20 2.5 0.002 2
LX2 560 6300 20 52 38 52 120 55 28 2.5 0.009 5
LX2 560 6300 22 52 38 52 120 55 28 2.5 0.009 5
LX2 560 6300 24 52 38 52 120 55 28 2.5 0.009 5
LX2 560 6300 25 62 44 62 120 55 28 2.5 0.009 5
LX2 560 6300 28 62 44 62 120 55 28 2.5 0.009 5
LX2 560 6300 30 82 60 82 120 55 28 2.5 0.009 5
LX2 560 6300 32 82 60 82 120 55 28 2.5 0.009 5
LX2 560 6300 35 82 60 82 120 55 28 2.5 0.009 5
LX3 1250 4750 30 82 60 82 160 75 36 2.5 0.026 8
LX3 1250 4750 32 82 60 82 160 75 36 2.5 0.026 8
LX3 1250 4750 35 82 60 82 160 75 36 2.5 0.026 8
LX3 1250 4750 38 82 60 82 160 75 36 2.5 0.026 8
LX3 1250 4750 40 112 84 112 160 75 36 2.5 0.026 8
LX3 1250 4750 42 112 84 112 160 75 36 2.5 0.026 8
LX3 1250 4750 45 112 84 112 160 75 36 2.5 0.026 8
LX3 1250 4750 48 112 84 112 160 75 36 2.5 0.026 8
LX4 2500 3870 40 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 42 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 45 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 48 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 50 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 55 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 56 112 84 112 195 100 45 3 0.109 22
LX4 2500 3870 60 142 107 142 195 100 45 3 0.109 22
LX4 2500 3870 63 142 107 142 195 100 45 3 0.109 22
LX5 3150 3450 50 112 84 112 220 120 45 3 0.191 30
LX5 3150 3450 55 112 84 112 220 120 45 3 0.191 30
LX5 3150 3450 56 112 84 112 220 120 45 3 0.191 30
LX5 3150 3450 60 142 107 142 220 120 45 3 0.191 30
LX5 3150 3450 63 142 107 142 220 120 45 3 0.191 30
LX5 3150 3450 65 142 107 142 220 120 45 3 0.191 30
LX5 3150 3450 70 142 107 142 220 120 45 3 0.191 30
LX5 3150 3450 71 142 107 142 220 120 45 3 0.191 30
LX5 3150 3450 75 142 107 142 220 120 45 3 0.191 30
LX6 6300 2720 60 142 107 142 280 140 56 4 0.543 53
LX6 6300 2720 63 142 107 142 280 140 56 4 0.543 53
LX6 6300 2720 65 142 107 142 280 140 56 4 0.543 53
LX6 6300 2720 70 142 107 142 280 140 56 4 0.543 53
LX6 6300 2720 71 142 107 142 280 140 56 4 0.543 53
LX6 6300 2720 75 142 107 142 280 140 56 4 0.543 53
LX6 6300 2720 80 172 132 172 280 140 56 4 0.543 53
LX6 6300 2720 85 172 132 172 280 140 56 4 0.543 53
LX7 11200 2360 70 142 107 142 320 170 56 4 1.314 98
LX7 11200 2360 71 142 107 142 320 170 56 4 1.314 98
LX7 11200 2360 75 142 107 142 320 170 56 4 1.314 98
LX7 11200 2360 80 172 132 172 320 170 56 4 1.314 98
LX7 11200 2360 85 172 132 172 320 170 56 4 1.314 98
LX7 11200 2360 90 172 132 172 320 170 56 4 1.314 98
LX7 11200 2360 95 172 132 172 320 170 56 4 1.314 98
LX7 11200 2360 100 212 167 212 320 170 56 4 1.314 98
LX7 11200 2360 110 212 167 212 320 170 56 4 1.314 98
LX8 16000 2120 80 172 132 172 360 200 56 5 2.023 119
LX8 16000 2120 85 172 132 172 360 200 56 5 2.023 119
LX8 16000 2120 90 172 132 172 360 200 56 5 2.023 119
LX8 16000 2120 95 172 132 172 360 200 56 5 2.023 119
LX8 16000 2120 100 212 167 212 360 200 56 5 2.023 119
LX8 16000 2120 110 212 167 212 360 200 56 5 2.023 119
LX8 16000 2120 120 212 167 212 360 200 56 5 2.023 119
LX8 16000 2120 125 212 167 212 360 200 56 5 2.023 119
LX9 22400 1850 100 212 167 212 410 230 63 5 4.386 197
LX9 22400 1850 110 212 167 212 410 230 63 5 4.386 197
LX9 22400 1850 120 212 167 212 410 230 63 5 4.386 197
LX9 22400 1850 125 212 167 212 410 230 63 5 4.386 197
LX9 22400 1850 130 252 202 252 410 230 63 5 4.386 197
LX9 22400 1850 140 252 202 252 410 230 63 5 4.386 197
LX10 35500 1600 110 212 167 212 480 280 75 6 9.76 322
LX10 35500 1600 120 212 167 212 480 280 75 6 9.76 322
LX10 35500 1600 125 212 167 212 480 280 75 6 9.76 322
LX10 35500 1600 130 252 202 252 480 280 75 6 9.76 322
LX10 35500 1600 140 252 202 252 480 280 75 6 9.76 322
LX10 35500 1600 150 252 202 252 480 280 75 6 9.76 322
LX10 35500 1600 160 302 242 302 480 280 75 6 9.76 322
LX10 35500 1600 170 302 242 302 480 280 75 6 9.76 322
LX10 35500 1600 180 302 242 302 480 280 75 6 9.76 322
LX11 50000 1400 130 252 202 252 540 340 75 6 20.05 520
LX11 50000 1400 140 252 202 252 540 340 75 6 20.05 520
LX11 50000 1400 150 252 202 252 540 340 75 6 20.05 520
LX11 50000 1400 160 302 242 302 540 340 75 6 20.05 520
LX11 50000 1400 170 302 242 302 540 340 75 6 20.05 520
LX11 50000 1400 180 302 242 302 540 340 75 6 20.05 520
LX11 50000 1400 190 352 282 352 540 340 75 6 20.05 520
LX11 50000 1400 200 352 282 352 540 340 75 6 20.05 520
LX11 50000 1400 220 352 282 352 540 340 75 6 20.05 520
LX12 80000 1220 160 302 242 302 630 400 90 7 37.71 714
LX12 80000 1220 170 302 242 302 630 400 90 7 37.71 714
LX12 80000 1220 180 302 242 302 630 400 90 7 37.71 714
LX12 80000 1220 190 352 282 352 630 400 90 7 37.71 714
LX12 80000 1220 200 352 282 352 630 400 90 7 37.71 714
LX12 80000 1220 220 352 282 352 630 400 90 7 37.71 714
LX12 80000 1220 240 410 330 — 630 400 90 7 37.71 714
LX12 80000 1220 250 410 330 — 630 400 90 7 37.71 714
LX12 80000 1220 260 410 330 — 630 400 90 7 37.71 714
LX13 125000 1080 190 352 282 352 710 465 100 8 71.37 1956
LX13 125000 1080 200 352 282 352 710 465 100 8 71.37 1956
LX13 125000 1080 220 352 282 352 710 465 100 8 71.37 1956
LX13 125000 1080 240 410 330 — 710 465 100 8 71.37 1956
LX13 125000 1080 250 410 330 — 710 465 100 8 71.37 1956
LX13 125000 1080 260 410 330 — 710 465 100 8 71.37 1956
LX13 125000 1080 280 470 380 — 710 465 100 8 71.37 1956
LX13 125000 1080 300 470 380 — 710 465 100 8 71.37 1956
LX14 180000 950 240 410 330 — 800 530 110 8 170.6 1956
LX14 180000 950 250 410 330 — 800 530 110 8 170.6 1956
LX14 180000 950 260 410 330 — 800 530 110 8 170.6 1956
LX14 180000 950 280 470 380 — 800 530 110 8 170.6 1956
LX14 180000 950 300 470 380 — 800 530 110 8 170.6 1956
LX14 180000 950 320 470 380 — 800 530 110 8 170.6 1956
LX14 180000 950 340 550 450 — 800 530 110 8 170.6 1956

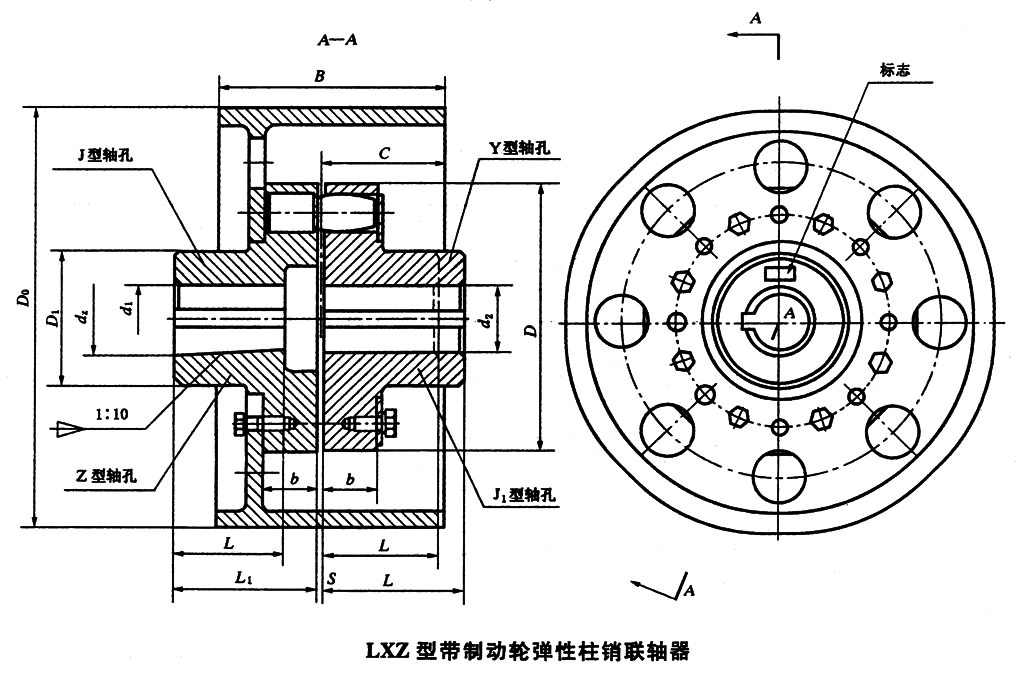

LXZ型带制动轮弹性柱销联轴器

注：质量、转动惯量是按J/Y轴孔组合型式和最小轴孔直径计算的。

型号 公称转矩
Tn
/(N·m) 		许用转速
[n]
/(r/min) 		轴孔直径
d1、d2、dz
/mm 		轴孔长度 D0
/mm 		D
/mm 		D1
/mm 		B
/mm 		b
/mm 		S
/mm 		C
/mm 		转动惯量I
/(kg·m^2) 		质量m
/kg
Y型 J,J1,Z型
L/mm L1/mm L/mm
LXZ1 560 5600 20 52 38 52 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 22 52 38 52 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 24 52 38 52 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 25 62 44 62 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 28 62 44 62 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 30 82 60 82 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 32 82 60 82 200 120 55 85 28 2.5 42 0.055 11
LXZ1 560 5600 35 82 60 82 200 120 55 85 28 2.5 42 0.055 11
LXZ2 1250 3750 30 82 60 82 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 32 82 60 82 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 35 82 60 82 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 38 82 60 82 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 40 112 84 112 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 42 112 84 112 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 45 112 84 112 200 160 75 85 36 2.5 40 0.072 14
LXZ2 1250 3750 48 112 84 112 200 160 75 85 36 2.5 40 0.072 14
LXZ3 1250 2430 30 82 60 82 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 32 82 60 82 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 35 82 60 82 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 38 82 60 82 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 40 112 84 112 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 42 112 84 112 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 45 112 84 112 315 160 75 132 36 2.5 66 0.313 25
LXZ3 1250 2430 48 112 84 112 315 160 75 132 36 2.5 66 0.313 25
LXZ4 2500 2430 40 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 42 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 45 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 48 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 50 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 55 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 56 112 84 112 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 60 142 107 142 315 195 100 132 45 3 66 0.504 40
LXZ4 2500 2430 63 142 107 142 315 195 100 132 45 3 66 0.504 40
LXZ5 2500 1900 40 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 42 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 45 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 48 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 50 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 55 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 56 112 84 112 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 60 142 107 142 400 195 100 168 45 3 84 1.192 59
LXZ5 2500 1900 63 142 107 142 400 195 100 168 45 3 84 1.192 59
LXZ6 3150 1900 50 112 84 112 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 55 112 84 112 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 56 112 84 112 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 60 142 107 142 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 63 142 107 142 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 65 142 107 142 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 70 142 107 142 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 71 142 107 142 400 220 120 168 45 3 84 1.402 69
LXZ6 3150 1900 75 142 107 142 400 220 120 168 45 3 84 1.402 69
LXZ7 3150 1500 50 112 84 112 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 55 112 84 112 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 56 112 84 112 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 60 142 107 142 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 63 142 107 142 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 65 142 107 142 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 70 142 107 142 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 71 142 107 142 500 220 120 210 45 3 105 2.872 91
LXZ7 3150 1500 75 142 107 142 500 220 120 210 45 3 105 2.872 91
LXZ8 6300 1900 60 142 107 142 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 63 142 107 142 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 65 142 107 142 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 70 142 107 142 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 71 142 107 142 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 75 142 107 142 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 80 172 132 172 400 280 140 168 56 4 84 1.8 88
LXZ8 6300 1900 85 172 132 172 400 280 140 168 56 4 84 1.8 88
LXZ9 6300 1500 60 142 107 142 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 63 142 107 142 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 65 142 107 142 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 70 142 107 142 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 71 142 107 142 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 75 142 107 142 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 80 172 132 172 500 280 140 210 56 4 105 3.582 113
LXZ9 6300 1500 85 172 132 172 500 280 140 210 56 4 105 3.582 113
LXZ10 11200 1500 70 142 107 142 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 71 142 107 142 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 75 142 107 142 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 80 172 132 172 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 85 172 132 172 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 90 172 132 172 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 95 172 132 172 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 100 212 167 212 500 320 170 210 56 4 105 4.97 156
LXZ10 11200 1500 110 212 167 212 500 320 170 210 56 4 105 4.97 156
LXZ11 11200 1220 70 142 107 142 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 71 142 107 142 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 75 142 107 142 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 80 172 132 172 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 85 172 132 172 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 90 172 132 172 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 95 172 132 172 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 100 212 167 212 630 320 170 265 56 4 132 9.392 187
LXZ11 11200 1220 110 212 167 212 630 320 170 265 56 4 132 9.392 187
LXZ12 16000 1220 80 172 132 172 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 85 172 132 172 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 90 172 132 172 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 95 172 132 172 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 100 212 167 212 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 110 212 167 212 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 120 212 167 212 630 360 200 265 56 5 132 16.43 326
LXZ12 16000 1220 125 212 167 212 630 360 200 265 56 5 132 16.43 326
LXZ13 22400 1080 100 212 167 212 710 410 230 298 63 5 149 21.66 337
LXZ13 22400 1080 110 212 167 212 710 410 230 298 63 5 149 21.66 337
LXZ13 22400 1080 120 212 167 212 710 410 230 298 63 5 149 21.66 337
LXZ13 22400 1080 125 212 167 212 710 410 230 298 63 5 149 21.66 337
LXZ13 22400 1080 130 252 202 252 710 410 230 298 63 5 149 21.66 337
LXZ13 22400 1080 140 252 202 252 710 410 230 298 63 5 149 21.66 337
LXZ14 35500 1080 110 212 167 212 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 120 212 167 212 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 125 212 167 212 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 130 252 202 252 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 140 252 202 252 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 150 252 202 252 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 160 302 242 302 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 170 302 242 302 710 480 280 298 75 6 149 29.55 458
LXZ14 35500 1080 180 302 242 302 710 480 280 298 75 6 149 29.55 458
LXZ15 35500 950 110 212 167 212 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 120 212 167 212 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 125 212 167 212 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 130 252 202 252 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 140 252 202 252 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 150 252 202 252 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 160 302 242 302 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 170 302 242 302 800 480 280 335 75 6 168 41.08 504
LXZ15 35500 950 180 302 242 302 800 480 280 335 75 6 168 41.08 504
<- 上一项 下一项 ->
