GⅡCL、GⅡCLZ型鼓形齿式联轴器(摘自JB/T 8854.2-2001)

联轴器标准件、通用件分页导航
本页导航 广告链接

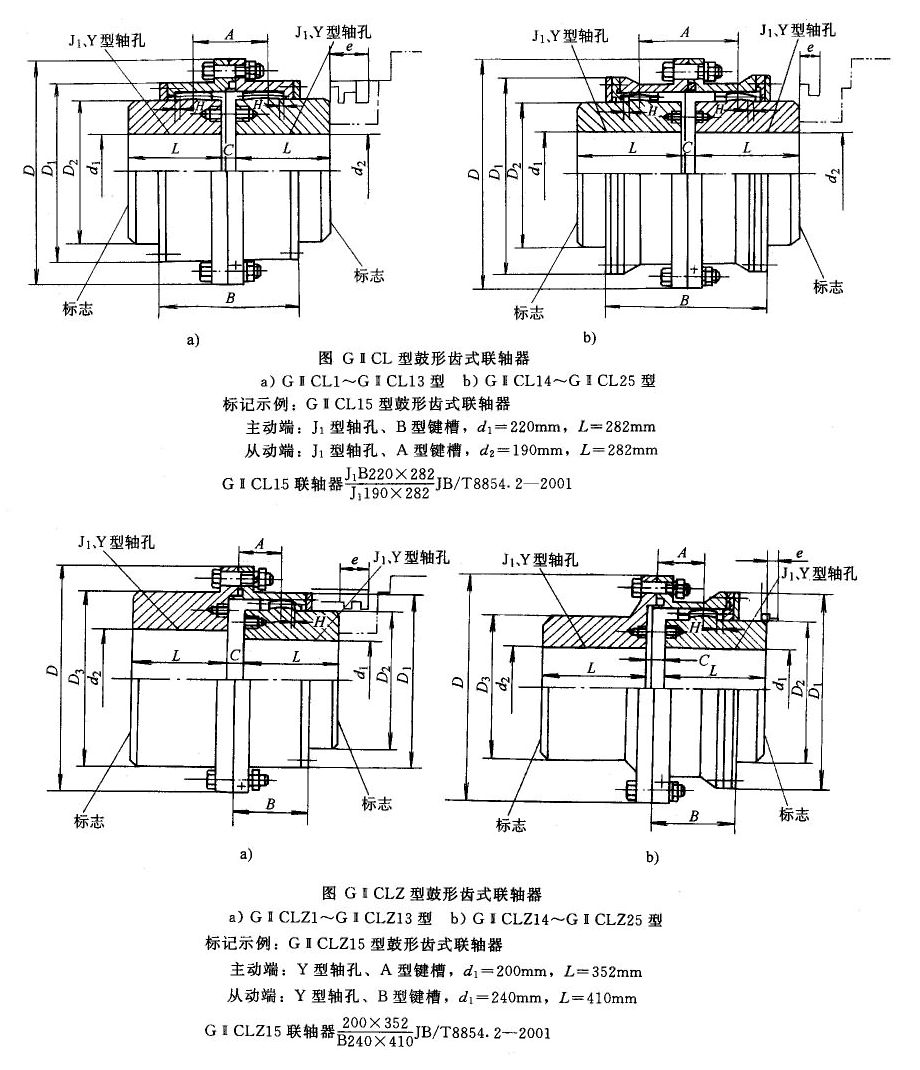

GⅡCL、GⅡCLZ型鼓形齿式联轴器(摘自JB/T 8854.2-2001)

注：1．转动惯量与重量按J1型轴伸计算并包括轴伸在内。
2．轴孔直径栏中标注“*”号的轴孔尺寸，只适用GⅡCLZ型的d2选用。
3．轴孔长度推荐选用J1型轴伸系列。带有制动轮或接中间套等其他结构与尺寸见生产厂样本。
4. 本表的单位是mm。
①仅适用GⅡCL型。
②上面一行数字为GⅡCL型，下面一行数字为GⅡCLZ型的值。

型号 公称转矩Tn/(N·m) 许用转速[n]/(r/min) 轴孔L直径 轴孔长度L D D1 D2 D3 C H A B e GⅡCL GⅡCLZ 许用径向位移
d1、d2 Y型 J1型 转动惯量/(kg·m^2) 润滑脂用量/ml 重量/kg 转动惯量/(kg·m^2) 润滑脂用量/ml 重量/kg △Y
GⅡCL1/GⅡCLZ1 400 4000 16、18、19 42 － 109 71 50 71 8 2 36②/18 76②/38 38 0.014 51 5.1 0.016 31 3.5 1.0/
GⅡCL1/GⅡCLZ1 400 4000 20、22、24 52 38 109 71 50 71 8 2 36②/18 76②/38 38 0.014 51 3 0.015 31 3.3 1.0/
GⅡCL1/GⅡCLZ1 400 4000 25、28 62 44 109 71 50 71 8 2 36②/18 76②/38 38 0.014 51 3.1 0.016 31 3.5 1.0/
GⅡCL1/GⅡCLZ1 400 4000 30、32、35、38* 82 60 109 71 50 71 8 2 36②/18 76②/38 38 0.015 51 3.6 0.02 31 4.1 1.0/
GⅡCL1/GⅡCLZ1 400 4000 40*、42*、45*、48*、50* 112 84 109 71 50 71 8 2 36②/18 76②/38 38 － 51 － 0.028 31 5.7 1.0/
GⅡCL2/GⅡCLZ2 710 4000 20、22、24 52 38 120 83 60 83 8 2 42/21 88/44 42 0.023 70 4.9 0.027 42 5.3 1.0/
GⅡCL2/GⅡCLZ2 710 4000 25、28 62 44 120 83 60 83 8 2 42/21 88/44 42 0.022 70 4.5 0.025 42 4.8 1.0/
GⅡCL2/GⅡCLZ2 710 4000 30、32、35、38 82 60 120 83 60 83 8 2 42/21 88/44 42 0.024 70 5.1 0.028 42 5.7 1.0/
GⅡCL2/GⅡCLZ2 710 4000 40、42、45、48*、50*、55*、56* 112 84 120 83 60 83 8 2 42/21 88/44 42 0.027 70 6.2 0.032 42 7.2 1.0/
GⅡCL2/GⅡCLZ2 710 4000 60* 142 107 120 83 60 83 8 2 42/21 88/44 42 － 70 － 0.04 42 9.2 1.0/
GⅡCL3/GⅡCLZ3 1120 4000 22、24 52 38 133 95 75 95 8 2 44/22 90/45 42 0.042 68 7.5 0.036 42 3.8 1.1/
GⅡCL3/GⅡCLZ3 1120 4000 25、28 62 44 133 95 75 95 8 2 44/22 90/45 42 0.04 68 7 0.044 42 7.8 1.1/
GⅡCL3/GⅡCLZ3 1120 4000 30、32、35、38 82 60 133 95 75 95 8 2 44/22 90/45 42 0.04 68 6.9 0.044 42 7.6 1.1/
GⅡCL3/GⅡCLZ3 1120 4000 40、42、45、48、50、55、56* 112 84 133 95 75 95 8 2 44/22 90/45 42 0.045 68 8.6 0.053 42 9.8 1.1/
GⅡCL3/GⅡCLZ3 1120 4000 60*、63*、65*、70* 142 107 133 95 75 95 8 2 44/22 90/45 42 － 68 － 0.067 42 12.5 1.1/
GⅡCL4/GⅡCLZ4 1800 4000 38 82 60 149 116 90 116 8 2 49/24.5 98/49 42 0.08 87 10.1 0.085 53 10.5 1.2/
GⅡCL4/GⅡCLZ4 1800 4000 40、42、45、48、50、55、56 112 84 149 116 90 116 8 2 49/24.5 98/49 42 0.089 87 12.2 0.102 53 13.5 1.2/
GⅡCL4/GⅡCLZ4 1800 4000 60、63、65、70*、71*、75* 142 107 149 116 90 116 8 2 49/24.5 98/49 42 0.098 87 14.5 0.156 53 16.5 1.2/
GⅡCL4/GⅡCLZ4 1800 4000 80* 172 132 149 116 90 116 8 2 49/24.5 98/49 42 － 87 － 0.195 53 19.4 1.2/
GⅡCL5/GⅡCLZ5 3150 4000 40、42、45、48、50、55、56 112 84 167 134 105 134 10 2.5 55/27.5 108/54 42 0.151 125 16.4 0.176 77 18.1 1.4/
GⅡCL5/GⅡCLZ5 3150 4000 60、63、65、70、71、75 142 107 167 134 105 134 10 2.5 55/27.5 108/54 42 0.173 125 19.6 0.207 77 23.1 1.4/
GⅡCL5/GⅡCLZ5 3150 4000 80*、85*、90* 172 132 167 134 105 134 10 2.5 55/27.5 108/54 42 － 125 － 0.25 77 28.5 1.4/
GⅡCL6/GⅡCLZ6 5000 4000 45、48、50、55、56 112 84 187 153 125 153 10 2.5 56/28 110/55 42 0.265 148 22.1 0.3 91 23.9 1.4/
GⅡCL6/GⅡCLZ6 5000 4000 60、63、65、70、71、75 142 107 187 153 125 153 10 2.5 56/28 110/55 42 0.3 148 26.5 0.356 91 29.3 1.4/
GⅡCL6/GⅡCLZ6 5000 4000 80、85、90、95* 172 132 187 153 125 153 10 2.5 56/28 110/55 42 0.337 148 31.2 0.417 91 35.4 1.4/
GⅡCL6/GⅡCLZ6 5000 4000 100* 212 167 187 153 125 153 10 2.5 56/28 110/55 42 － 148 － 0.426 91 36.2 1.4/
GⅡCL7/GⅡCLZ7 7100 3750 50、55、56 112 84 204 170 140 170 10 2.5 60/30 118/59 42 0.405 175 27.6 0.458 108 29.6 1.5/
GⅡCL7/GⅡCLZ7 7100 3750 60、63、65、70、71、75 142 107 204 170 140 170 10 2.5 60/30 118/59 42 0.46 175 33.1 0.534 108 36.3 1.5/
GⅡCL7/GⅡCLZ7 7100 3750 80、85、90、95 172 132 204 170 140 170 10 2.5 60/30 118/59 42 0.519 175 39.2 0.628 108 43.8 1.5/
GⅡCL7/GⅡCLZ7 7100 3750 100、110* 212 167 204 170 140 170 10 2.5 60/30 118/59 42 0.602 175 47.5 0.76 108 54.3 1.5/
GⅡCL8/GⅡCLZ8 10000 3300 55、56 112 84 230 186 155 186 12 3 67/33.5 142/71 47 0.668 268 35.5 0.734 161 37.8 1.7/
GⅡCL8/GⅡCLZ8 10000 3300 60、63、65、70、71、75 142 107 230 186 155 186 12 3 67/33.5 142/71 47 0.75 268 42.3 0.86 161 46.1 1.7/
GⅡCL8/GⅡCLZ8 10000 3300 80、85、90、95 172 132 230 186 155 186 12 3 67/33.5 142/71 47 0.839 268 49.7 1 161 54.9 1.7/
GⅡCL8/GⅡCLZ8 10000 3300 100、110、120*、125* 212 167 230 186 155 186 12 3 67/33.5 142/71 47 0.964 268 60.2 1.19 161 67.4 1.7/
GⅡCL9/GⅡCLZ9 16000 3000 60、63、65、70、71、75 142 107 260 212 180 212 12 3 69/34.5 146/37 47 1.264 310 55.6 1.43 184 60 1.8/
GⅡCL9/GⅡCLZ9 16000 3000 80、85、90、95 172 132 260 212 180 212 12 3 69/34.5 146/37 47 1.425 310 65.6 1.66 184 71.8 1.8/
GⅡCL9/GⅡCLZ9 16000 3000 100、110、120、125 212 167 260 212 180 212 12 3 69/34.5 146/37 47 1.652 310 79.6 2 184 88 1.8/
GⅡCL9/GⅡCLZ9 16000 3000 130、140*、150* 252 202 260 212 180 212 12 3 69/34.5 146/37 47 1.878 310 95.8 2.3 184 104.4 1.8/
GⅡCL10/GⅡCLZ10 22400 2650 65、70、71、75 142 107 292 239 200 239 14 3.5 78/39 164/82 47 2.05 472 72 2.32 276 76.1 2.0/
GⅡCL10/GⅡCLZ10 22400 2650 80、85、90、95 172 132 292 239 200 239 14 3.5 78/39 164/82 47 2.3 472 84.4 2.69 276 91.1 2.0/
GⅡCL10/GⅡCLZ10 22400 2650 100、110、120、125 212 167 292 239 200 239 14 3.5 78/39 164/82 47 2.64 472 101 3.21 276 111.5 2.0/
GⅡCL10/GⅡCLZ10 22400 2650 130、140、150 252 202 292 239 200 239 14 3.5 78/39 164/82 47 2.98 472 119 3.74 276 133.5 2.0/
GⅡCL11/GⅡCLZ11 35500 2350 70①、71①、75① 142 107 325 276 235 250 14 3.5 81/40.5 170/85 47 5.81 550 97 － 322 － 2.1/
GⅡCL11/GⅡCLZ11 35500 2350 80①、85①、90①、95① 172 132 325 276 235 250 14 3.5 81/40.5 170/85 47 4.94 550 114 － 322 － 2.1/
GⅡCL11/GⅡCLZ11 35500 2350 100①、110①、120①、125① 212 167 325 276 235 250 14 3.5 81/40.5 170/85 47 4.94 550 138 4.9 322 － 2.1/
GⅡCL11/GⅡCLZ11 35500 2350 130、140、150 252 202 325 276 235 250 14 3.5 81/40.5 170/85 47 5.6 550 161 5.64 322 162 2.1/
GⅡCL11/GⅡCLZ11 35500 2350 160、170 302 242 325 276 235 250 14 3.5 81/40.5 170/85 47 6.35 550 189 6.5 322 193 2.1/
GⅡCL12/GⅡCLZ12 50000 2100 75① 142 107 362 313 270 286 16 4 80/44.5 190/95 49 6.49 695 128 － 404 － 2.3/
GⅡCL12/GⅡCLZ12 50000 2100 80①、85①、90①、95① 172 132 362 313 270 286 16 4 80/44.5 190/95 49 7.31 695 150 － 404 － 2.3/
GⅡCL12/GⅡCLZ12 50000 2100 100①、110①、120①、125① 212 167 362 313 270 286 16 4 80/44.5 190/95 49 8.45 695 205 － 404 － 2.3/
GⅡCL12/GⅡCLZ12 50000 2100 130、140、150 252 202 362 313 270 286 16 4 80/44.5 190/95 49 9.6 695 213 9.56 404 213 2.3/
GⅡCL12/GⅡCLZ12 50000 2100 160、170 302 242 362 313 270 286 16 4 80/44.5 190/95 49 10.91 695 248 11.05 404 268 2.3/
GⅡCL12/GⅡCLZ12 50000 2100 190、200 352 282 362 313 270 286 16 4 80/44.5 190/95 49 12.2 695 285 12.37 404 290 2.3/
GⅡCL13/GⅡCLZ13 71000 1850 150 252 202 412 350 300 322 18 4.5 98/49 208/104 49 15.7 1019 269 15.72 585 272 2.6/
GⅡCL13/GⅡCLZ13 71000 1850 160、170、180 302 242 412 350 300 322 18 4.5 98/49 208/104 49 17.7 1019 315 18.14 585 320 2.6/
GⅡCL13/GⅡCLZ13 71000 1850 190、200、220 352 282 412 350 300 322 18 4.5 98/49 208/104 49 19.7 1019 360 25.36 585 370 2.6/
GⅡCL14/GⅡCLZ14 112000 1650 170、180 302 242 468 420 335 420 22 5.5 172/86 296/148 63 32.1 3900 421 27.6 1600 389 4.5/
GⅡCL14/GⅡCLZ14 112000 1650 190、200、220 352 282 468 420 335 420 22 5.5 172/86 296/148 63 35.2 3900 476 30.7 1600 438 4.5/
GⅡCL14/GⅡCLZ14 112000 1650 240、250 410 330 468 420 335 420 22 5.5 172/86 296/148 63 38.9 3900 544 34.4 1600 509 4.5/
GⅡCL15/GⅡCLZ15 180000 1500 190、200、220 352 282 512 470 380 470 22 5.5 182/91 316/158 63 57.2 3700 608 49.7 2100 566 4.8/
GⅡCL15/GⅡCLZ15 180000 1500 240、250、260 410 330 512 470 380 470 22 5.5 182/91 316/158 63 63.4 3700 696 55.9 2100 650 4.8/
GⅡCL15/GⅡCLZ15 180000 1500 280 470 380 512 470 380 470 22 5.5 182/91 316/158 63 69.8 3700 786 62.3 2100 740 4.8/
GⅡCL16/GⅡCLZ16 250000 1300 220 352 282 580 522 430 522 28 7 209/104.5 354/177 67 95.7 4500 799 84.8 2500 751 5.3/
GⅡCL16/GⅡCLZ16 250000 1300 240、250、260 410 330 580 522 430 522 28 7 209/104.5 354/177 67 105.8 4500 913 94.9 2500 857 5.3/
GⅡCL16/GⅡCLZ16 250000 1300 280、300、320 470 380 580 522 430 522 28 7 209/104.5 354/177 67 116.4 4500 1027 105.4 2500 974 5.3/
GⅡCL17/GⅡCLZ17 355000 1200 250、260 410 330 644 522 430 522 28 7 198/99 364/182 67 172.3 4900 1176 155 2700 1110 5.4/
GⅡCL17/GⅡCLZ17 355000 1200 280、300、320 470 380 644 582 490 582 28 7 198/99 364/182 67 190.1 4900 1322 173 2700 1255 5.4/
GⅡCL17/GⅡCLZ17 355000 1200 340、360 550 450 644 582 490 582 28 7 198/99 364/182 67 214.9 4900 1532 198 2700 1465 5.4/
GⅡCL18/GⅡCLZ18 500000 1050 280、300、320 470 380 726 658 540 658 28 8 222/111 430/215 75 314.1 7000 1698 278 3900 1580 5.8/
GⅡCL18/GⅡCLZ18 500000 1050 340、360、380 550 450 726 658 540 658 28 8 222/111 430/215 75 351 7000 1948 315 3900 1830 5.8/
GⅡCL18/GⅡCLZ18 500000 1050 400 650 540 726 658 540 658 28 8 222/111 430/215 75 398 7000 2278 362 3900 2160 5.8/
GⅡCL19/GⅡCLZ19 710000 950 300、320 470 380 818 748 630 748 32 8 232/116 440/220 75 547 8900 2249 490 5000 2115 6.0/
GⅡCL19/GⅡCLZ19 710000 950 340、360、380 550 450 818 748 630 748 32 8 232/116 440/220 75 615 8900 2591 558 5000 2457 6.0/
GⅡCL19/GⅡCLZ19 710000 950 400、420、440、450、460 650 540 818 748 630 748 32 8 232/116 440/220 75 702 8900 3026 645 5000 2892 6.0/
GⅡCL20/GⅡCLZ20 1000000 800 360、380 550 450 928 838 720 838 32 10.5 247/123.5 470/235 75 1047 8900 3384 960 5000 3223 6.0/
GⅡCL20/GⅡCLZ20 1000000 800 400、420、440、450、460 650 540 928 838 720 838 32 10.5 247/123.5 470/235 75 1196 11000 3984 1109 6200 3793 6.4/
GⅡCL20/GⅡCLZ20 1000000 800 480、500 650 540 928 838 720 838 32 10.5 247/123.5 470/235 75 1196 11000 3984 1109 6200 3793 6.4/
GⅡCL20/GⅡCLZ20 1000000 800 530 800 680 928 838 720 838 32 10.5 247/123.5 470/235 75 1443 11000 4430 1340 6200 4680 6.4/
GⅡCL21/GⅡCLZ21 1400000 750 400、420、440、450、460 650 540 1022 928 810 928 40 11.5 255/127.5 490/245 75 1875 11000 4977 1740 6200 4780 6.4/
GⅡCL21/GⅡCLZ21 1400000 750 480、500 650 540 1022 928 810 928 40 11.5 255/127.5 490/245 75 1875 13000 4977 1740 7000 4780 6.6/
GⅡCL21/GⅡCLZ21 1400000 750 530、560、600 800 680 1022 928 810 928 40 11.5 255/127.5 490/245 75 2246 13000 6152 2111 7000 5905 6.6/
GⅡCL22/GⅡCLZ22 1800000 650 450、460、480、500 650 540 1134 1036 915 1036 40 13 262/131 510/255 75 3015 16000 6318 2805 8700 6069 6.8/
GⅡCL22/GⅡCLZ22 1800000 650 530、560、600、630 800 680 1134 1036 915 1036 40 13 262/131 510/255 75 3619 16000 7738 2805 8700 6069 6.8/
GⅡCL22/GⅡCLZ22 1800000 650 670 900 780 1134 1036 915 1036 40 13 262/131 510/255 75 3619 16000 7738 3409 8700 7504 6.8/
GⅡCL23/GⅡCLZ23 2500000 600 530、560、600、630 800 680 1282 1178 1035 1178 50 14.5 299/149.5 580/290 80 6068 28000 10013 5663 15000 9633 8.0/
GⅡCL23/GⅡCLZ23 2500000 600 670、710、750 900 780 1282 1178 1035 1178 50 14.5 299/149.5 580/290 80 6900 28000 11553 6555 15000 11133 8.0/
GⅡCL24/GⅡCLZ24 3550000 550 560、600、630 800 680 1428 1322 1175 1322 50 16.5 317/158.5 610/305 80 9944 33000 12915 9322 18000 12460 8.4/
GⅡCL24/GⅡCLZ24 3550000 550 670、700、710、750 900 780 1428 1322 1175 1322 50 16.5 317/158.5 610/305 80 11353 33000 15015 10731 18000 14465 8.4/
GⅡCL24/GⅡCLZ24 3550000 550 800、850 1000 880 1428 1322 1175 1322 50 16.5 317/158.5 610/305 80 12527 33000 16615 11905 18000 16110 8.4/
GⅡCL25/GⅡCLZ25 5000000 460 670、710、750 900 780 1644 1538 1390 1538 50 19 325/162.5 620/310 80 20697 43000 19837 20697 23000 19837 8.5/
GⅡCL25/GⅡCLZ25 5000000 460 800、850 1000 880 1644 1538 1390 1538 50 19 325/162.5 620/310 80 23346 43000 22381 23346 23000 22381 8.5/
GⅡCL25/GⅡCLZ25 5000000 460 900、950 － 980 1644 1538 1390 1538 50 19 325/162.5 620/310 80 25652 43000 24765 25652 23000 24765 8.5/
GⅡCL25/GⅡCLZ25 5000000 460 1000 － 1100 1644 1538 1390 1538 50 19 325/162.5 620/310 80 28793 43000 27797 28793 23000 27797 8.5/
