弹性柱销齿式联轴器(摘自GB/T 5015-2003)

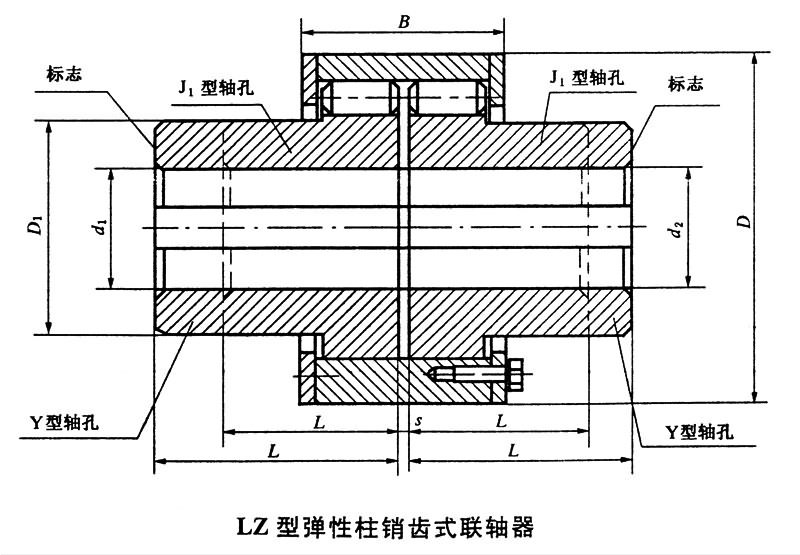

LZ型型弹性柱销齿式联轴器

注: 1. 质量、转动惯量是按Y/J1轴孔组合型式和最小轴孔直径计算的。
2. 短时过载不得超过公称转矩Tn值的2倍。
3. 本表的单位是mm。

型号 公称转矩Tn/(N·m) 许用转矩[n]/(r/min) 轴孔直径 d1,d2 轴孔长度L D D1 B s 转动惯量I/(kg·m^2) 质量m/kg
Y型 J1型
LZ1 112 5000 12 32 27 76 40 42 2.5 0.001 1.53
LZ1 112 5000 14 32 27 76 40 42 2.5 0.001 1.53
LZ1 112 5000 16 42 30 76 40 42 2.5 0.001 1.6
LZ1 112 5000 18 42 30 76 40 42 2.5 0.001 1.6
LZ1 112 5000 19 42 30 76 40 42 2.5 0.001 1.6
LZ1 112 5000 20 52 38 76 40 42 2.5 0.001 1.67
LZ1 112 5000 22 52 38 76 40 42 2.5 0.001 1.67
LZ1 112 5000 24 52 38 76 40 42 2.5 0.001 1.67
LZ2 250 5000 16 42 30 90 50 50 2.5 0.002 2.7
LZ2 250 5000 18 42 30 90 50 50 2.5 0.002 2.7
LZ2 250 5000 19 42 30 90 50 50 2.5 0.002 2.7
LZ2 250 5000 20 52 38 90 50 50 2.5 0.002 2.76
LZ2 250 5000 22 52 38 90 50 50 2.5 0.002 2.76
LZ2 250 5000 24 52 38 90 50 50 2.5 0.002 2.76
LZ2 250 5000 25 62 44 90 50 50 2.5 0.003 2.79
LZ2 250 5000 28 62 44 90 50 50 2.5 0.003 2.79
LZ2 250 5000 30 82 60 90 50 50 2.5 0.003 3
LZ2 250 5000 32 82 60 90 50 50 2.5 0.003 3
LZ3 630 4500 25 62 44 118 65 70 3 0.011 6.49
LZ3 630 4500 28 62 44 118 65 70 3 0.011 6.49
LZ3 630 4500 30 82 60 118 65 70 3 0.011 7.05
LZ3 630 4500 32 82 60 118 65 70 3 0.011 7.05
LZ3 630 4500 35 82 60 118 65 70 3 0.011 7.05
LZ3 630 4500 38 82 60 118 65 70 3 0.011 7.05
LZ3 630 4500 40 112 84 118 65 70 3 0.012 7.31
LZ3 630 4500 42 112 84 118 65 70 3 0.012 7.31
LZ4 1800 4200 40 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 42 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 45 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 48 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 50 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 55 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 56 112 84 158 90 90 4 0.044 16.2
LZ4 1800 4200 60 142 107 158 90 90 4 0.045 15.25
LZ5 4500 4000 50 112 84 192 120 90 4 0.1 24.82
LZ5 4500 4000 55 112 84 192 120 90 4 0.1 24.82
LZ5 4500 4000 56 112 84 192 120 90 4 0.1 24.82
LZ5 4500 4000 60 142 107 192 120 90 4 0.107 27.02
LZ5 4500 4000 63 142 107 192 120 90 4 0.107 27.02
LZ5 4500 4000 65 142 107 192 120 90 4 0.107 27.02
LZ5 4500 4000 70 142 107 192 120 90 4 0.107 27.02
LZ5 4500 4000 71 142 107 192 120 90 4 0.107 27.02
LZ5 4500 4000 75 142 107 192 120 90 4 0.107 27.02
LZ5 4500 4000 80 172 132 192 120 90 4 0.108 25.44
LZ6 8000 3300 60 142 107 230 130 112 5 0.238 40.89
LZ6 8000 3300 63 142 107 230 130 112 5 0.238 40.89
LZ6 8000 3300 65 142 107 230 130 112 5 0.238 40.89
LZ6 8000 3300 70 142 107 230 130 112 5 0.238 40.89
LZ6 8000 3300 71 142 107 230 130 112 5 0.238 40.89
LZ6 8000 3300 75 142 107 230 130 112 5 0.238 40.89
LZ6 8000 3300 80 172 132 230 130 112 5 0.242 40.15
LZ6 8000 3300 85 172 132 230 130 112 5 0.242 40.15
LZ6 8000 3300 90 172 132 230 130 112 5 0.242 40.15
LZ6 8000 3300 95 172 132 230 130 112 5 0.242 40.15
LZ7 11200 2900 70 142 107 260 160 112 5 0.406 54.93
LZ7 11200 2900 71 142 107 260 160 112 5 0.406 54.93
LZ7 11200 2900 75 142 107 260 160 112 5 0.406 54.93
LZ7 11200 2900 80 172 132 260 160 112 5 0.428 59.14
LZ7 11200 2900 85 172 132 260 160 112 5 0.428 59.14
LZ7 11200 2900 90 172 132 260 160 112 5 0.428 59.14
LZ7 11200 2900 95 172 132 260 160 112 5 0.428 59.14
LZ7 11200 2900 100 212 167 260 160 112 5 0.443 59.6
LZ7 11200 2900 110 212 167 260 160 112 5 0.443 59.6
LZ8 18000 2500 80 172 132 300 190 128 6 0.86 89.35
LZ8 18000 2500 85 172 132 300 190 128 6 0.86 89.35
LZ8 18000 2500 90 172 132 300 190 128 6 0.86 89.35
LZ8 18000 2500 95 172 132 300 190 128 6 0.86 89.35
LZ8 18000 2500 100 212 167 300 190 128 6 0.911 94.67
LZ8 18000 2500 110 212 167 300 190 128 6 0.911 94.67
LZ8 18000 2500 120 212 167 300 190 128 6 0.911 94.67
LZ8 18000 2500 125 212 167 300 190 128 6 0.911 94.67
LZ8 18000 2500 130 252 202 300 190 128 6 0.908 87.43
LZ9 25000 2300 90 172 132 335 220 150 7 1.559 113.9
LZ9 25000 2300 95 172 132 335 220 150 7 1.559 113.9
LZ9 25000 2300 100 212 167 335 220 150 7 1.678 138.1
LZ9 25000 2300 110 212 167 335 220 150 7 1.678 138.1
LZ9 25000 2300 120 212 167 335 220 150 7 1.678 138.1
LZ9 25000 2300 125 212 167 335 220 150 7 1.678 138.1
LZ9 25000 2300 130 252 202 335 220 150 7 1.733 136.6
LZ9 25000 2300 140 252 202 335 220 150 7 1.733 136.6
LZ9 25000 2300 150 252 202 335 220 150 7 1.733 136.6
LZ10 31500 2100 100 212 167 335 245 152 8 2.236 165.5
LZ10 31500 2100 110 212 167 335 245 152 8 2.236 165.5
LZ10 31500 2100 120 212 167 335 245 152 8 2.236 165.5
LZ10 31500 2100 125 212 167 335 245 152 8 2.236 165.5
LZ10 31500 2100 130 252 202 335 245 152 8 2.362 169.3
LZ10 31500 2100 140 252 202 335 245 152 8 2.362 169.3
LZ10 31500 2100 150 252 202 335 245 152 8 2.362 169.3
LZ10 31500 2100 160 302 242 335 245 152 8 2.422 164
LZ10 31500 2100 170 302 242 335 245 152 8 2.422 164
LZ11 40000 2000 110 212 167 380 260 172 8 3.054 190.9
LZ11 40000 2000 120 212 167 380 260 172 8 3.054 190.9
LZ11 40000 2000 125 212 167 380 260 172 8 3.054 190.9
LZ11 40000 2000 130 252 202 380 260 172 8 3.249 203.1
LZ11 40000 2000 140 252 202 380 260 172 8 3.249 203.1
LZ11 40000 2000 150 252 202 380 260 172 8 3.249 203.1
LZ11 40000 2000 160 302 242 380 260 172 8 3.369 202.1
LZ11 40000 2000 170 302 242 380 260 172 8 3.369 202.1
LZ11 40000 2000 180 302 242 380 260 172 8 3.369 202.1
LZ12 63000 1700 130 252 202 445 290 182 8 6.146 288.5
LZ12 63000 1700 140 252 202 445 290 182 8 6.146 288.5
LZ12 63000 1700 150 252 202 445 290 182 8 6.146 288.5
LZ12 63000 1700 160 302 242 445 290 182 8 6.432 296.6
LZ12 63000 1700 170 302 242 445 290 182 8 6.432 296.6
LZ12 63000 1700 180 302 242 445 290 182 8 6.432 296.6
LZ12 63000 1700 190 352 282 445 290 182 8 6.524 288
LZ12 63000 1700 200 352 282 445 290 182 8 6.524 288
LZ13 100000 1500 150 252 202 515 345 218 8 12.76 413.6
LZ13 100000 1500 160 302 242 515 345 218 8 13.62 469.2
LZ13 100000 1500 170 302 242 515 345 218 8 13.62 469.2
LZ13 100000 1500 180 302 242 515 345 218 8 13.62 469.2
LZ13 100000 1500 190 352 282 515 345 218 8 14.19 480
LZ13 100000 1500 200 352 282 515 345 218 8 14.19 480
LZ13 100000 1500 220 352 282 515 345 218 8 14.19 480
LZ13 100000 1500 240 410 330 515 345 218 8 13.98 436.1
LZ14 125000 1400 170 302 242 560 390 218 8 19.9 581.5
LZ14 125000 1400 180 302 242 560 390 218 8 19.9 581.5
LZ14 125000 1400 190 352 282 560 390 218 8 21.17 621.7
LZ14 125000 1400 200 352 282 560 390 218 8 21.17 621.7
LZ14 125000 1400 220 352 282 560 390 218 8 21.17 621.7
LZ14 125000 1400 240 410 330 560 390 218 8 21.67 599.4
LZ14 125000 1400 250 410 330 560 390 218 8 21.67 599.4
LZ14 125000 1400 260 410 330 560 390 218 8 21.67 599.4
LZ15 160000 1300 190 352 282 590 420 240 10 28.08 736.9
LZ15 160000 1300 200 352 282 590 420 240 10 28.08 736.9
LZ15 160000 1300 220 352 282 590 420 240 10 28.08 736.9
LZ15 160000 1300 240 410 330 590 420 240 10 29.18 730.5
LZ15 160000 1300 250 410 330 590 420 240 10 29.18 730.5
LZ15 160000 1300 260 410 330 590 420 240 10 29.18 730.5
LZ15 160000 1300 280 470 380 590 420 240 10 29.52 702.1
LZ15 160000 1300 300 470 380 590 420 240 10 29.52 702.1
LZ16 250000 1000 220 352 282 695 490 265 10 56.21 1045
LZ16 250000 1000 240 410 330 695 490 265 10 60.05 1129
LZ16 250000 1000 250 410 330 695 490 265 10 60.05 1129
LZ16 250000 1000 260 410 330 695 490 265 10 60.05 1129
LZ16 250000 1000 280 470 380 695 490 265 10 60.05 1144
LZ16 250000 1000 320 470 380 695 490 265 10 60.05 1144
LZ16 250000 1000 340 550 450 695 490 265 10 62.47 1067
LZ17 355000 950 240 410 330 770 550 285 10 105.5 1500
LZ17 355000 950 250 410 330 770 550 285 10 105.5 1500
LZ17 355000 950 260 410 330 770 550 285 10 105.5 1500
LZ17 355000 950 280 470 380 770 550 285 10 102.3 1557
LZ17 355000 950 300 470 380 770 550 285 10 102.3 1557
LZ17 355000 950 320 470 380 770 550 285 10 102.3 1557
LZ17 355000 950 340 550 450 770 550 285 10 106 1535
LZ17 355000 950 360 550 450 770 550 285 10 106 1535
LZ17 355000 950 380 550 450 770 550 285 10 106 1535
LZ18 450000 850 250 410 330 860 605 300 13 152.3 1902
LZ18 450000 850 260 410 330 860 605 300 13 152.3 1902
LZ18 450000 850 280 470 380 860 605 300 13 161.5 2052
LZ18 450000 850 300 470 380 860 605 300 13 161.5 2052
LZ18 450000 850 320 470 380 860 605 300 13 161.5 2052
LZ18 450000 850 340 550 450 860 605 300 13 169.9 2062
LZ18 450000 850 360 550 450 860 605 300 13 169.9 2062
LZ18 450000 850 380 550 450 860 605 300 13 169.9 2062
LZ18 450000 850 400 650 540 860 605 300 13 175.4 2029
LZ18 450000 850 420 650 540 860 605 300 13 175.4 2029
LZ19 630000 750 280 470 380 970 695 322 14 283.7 2818
LZ19 630000 750 300 470 380 970 695 322 14 283.7 2818
LZ19 630000 750 320 470 380 970 695 322 14 283.7 2818
LZ19 630000 750 340 550 450 970 695 322 14 303.4 2963
LZ19 630000 750 360 550 450 970 695 322 14 303.4 2963
LZ19 630000 750 400 650 540 970 695 322 14 323.2 3068
LZ19 630000 750 420 650 540 970 695 322 14 323.2 3068
LZ19 630000 750 440 650 540 970 695 322 14 323.2 3068
LZ19 630000 750 450 650 540 970 695 322 14 323.2 3068
LZ20 1120000 650 320 470 380 1160 800 355 15 581.2 4010
LZ20 1120000 650 340 550 450 1160 800 355 15 624.5 4426
LZ20 1120000 650 360 550 450 1160 800 355 15 624.5 4426
LZ20 1120000 650 380 550 450 1160 800 355 15 624.5 4426
LZ20 1120000 650 400 650 540 1160 800 355 15 669.4 4715
LZ20 1120000 650 420 650 540 1160 800 355 15 669.4 4715
LZ20 1120000 650 440 650 540 1160 800 355 15 669.4 4715
LZ20 1120000 650 450 650 540 1160 800 355 15 669.4 4715
LZ20 1120000 650 460 650 540 1160 800 355 15 669.4 4715
LZ20 1120000 650 480 650 540 1160 800 355 15 669.4 4715
LZ20 1120000 650 500 650 540 1160 800 355 15 669.4 4715
LZ21 1800000 530 380 550 450 1440 1020 360 18 1565 7293
LZ21 1800000 530 400 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 420 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 440 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 450 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 460 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 480 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 500 650 540 1440 1020 360 18 1715 8228
LZ21 1800000 530 530 800 680 1440 1020 360 18 1880 8699
LZ21 1800000 530 560 800 680 1440 1020 360 18 1880 8699
LZ21 1800000 530 600 800 680 1440 1020 360 18 1880 8699
LZ21 1800000 530 630 800 680 1440 1020 360 18 1880 8699
LZ22 2240000 500 420 650 540 1520 1100 405 19 2338 9736
LZ22 2240000 500 440 650 540 1520 1100 405 19 2338 9736
LZ22 2240000 500 450 650 540 1520 1100 405 19 2338 9736
LZ22 2240000 500 460 650 540 1520 1100 405 19 2338 9736
LZ22 2240000 500 480 650 540 1520 1100 405 19 2338 9736
LZ22 2240000 500 500 650 540 1520 1100 405 19 2338 9736
LZ22 2240000 500 530 800 680 1520 1100 405 19 2596 10631
LZ22 2240000 500 560 800 680 1520 1100 405 19 2596 10631
LZ22 2240000 500 600 800 680 1520 1100 405 19 2596 10631
LZ22 2240000 500 630 800 680 1520 1100 405 19 2596 10631
LZ22 2240000 500 670 — 780 1520 1100 405 19 2522 9473
LZ22 2240000 500 710 — 780 1520 1100 405 19 2522 9473
LZ22 2240000 500 750 — 780 1520 1100 405 19 2522 9473
LZ23 2800000 460 480 650 540 1640 1240 440 20 3490 11946
LZ23 2800000 460 500 650 540 1640 1240 440 20 3490 11946
LZ23 2800000 460 530 800 680 1640 1240 440 20 3972 13822
LZ23 2800000 460 560 800 680 1640 1240 440 20 3972 13822
LZ23 2800000 460 600 800 680 1640 1240 440 20 3972 13822
LZ23 2800000 460 630 800 680 1640 1240 440 20 3972 13822
LZ23 2800000 460 670 — 780 1640 1240 440 20 3949 12826
LZ23 2800000 460 710 — 780 1640 1240 440 20 3949 12826
LZ23 2800000 460 750 — 780 1640 1240 440 20 3949 12826
LZ23 2800000 460 800 — 880 1640 1240 440 20 3982 12095
LZ23 2800000 460 850 — 880 1640 1240 440 20 3982 12095

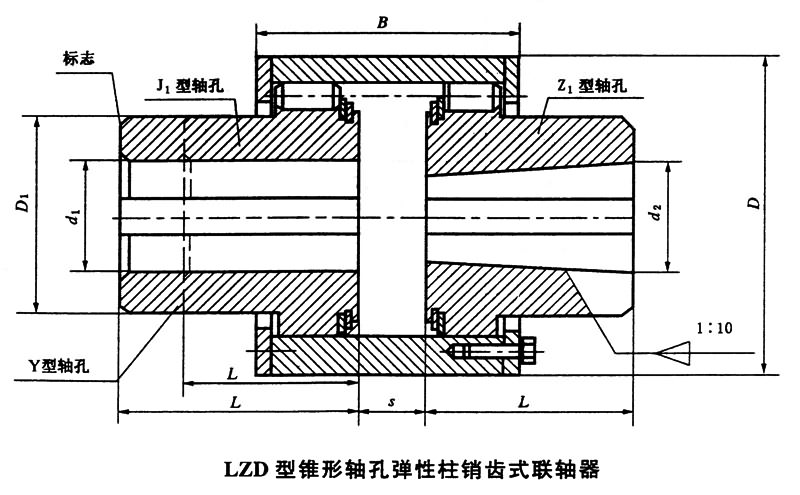

LZD型弹性柱销齿式联轴器

注: 1. 质量、转动惯量是按Y/Z1轴孔组合型式和最小轴孔直径计算的。
2. 短时过载不得超过公称转矩Tn值的2倍。
3. 本表的单位是mm。

型号 公称转矩Tn/(N·m) 许用转矩[n]/(r/min) 轴孔直径 d1,d2 轴孔长度L D D1 B s 转动惯量I/(kg·m^2) 质量m/kg
Y型 J1型
LZD1 112 5000 16 42 30 78 40 65 14.5 0.002 2.08
LZD1 112 5000 18 42 30 78 40 65 14.5 0.002 2.08
LZD1 112 5000 19 42 30 78 40 65 14.5 0.002 2.08
LZD1 112 5000 20 52 38 78 40 70 16.5 0.002 2.25
LZD1 112 5000 22 52 38 78 40 70 16.5 0.002 2.25
LZD1 112 5000 24 52 38 78 40 70 16.5 0.002 2.25
LZD1 112 5000 25 62 44 78 40 75 20.5 0.002 2.3
LZD1 112 5000 28 62 44 78 40 75 20.5 0.002 2.3
LZD2 250 5000 25 62 44 90 50 88 20.5 0.004 3.74
LZD2 250 5000 28 62 44 90 50 88 20.5 0.004 3.74
LZD2 250 5000 30 82 60 90 50 92 24.5 0.004 3.98
LZD2 250 5000 32 82 60 90 50 92 24.5 0.004 3.98
LZD3 630 4500 30 82 60 118 65 115 25 0.015 9.43
LZD3 630 4500 32 82 60 118 65 115 25 0.015 9.43
LZD3 630 4500 35 82 60 118 65 115 25 0.015 9.43
LZD3 630 4500 38 82 60 118 65 115 25 0.015 9.43
LZD3 630 4500 40 112 84 118 65 125 31 0.016 10.3
LZD3 630 4500 42 112 84 118 65 125 31 0.016 10.3
LZD4 1800 4200 40 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 42 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 45 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 48 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 50 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 55 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 56 112 84 158 90 145 32 0.052 22.46
LZD4 1800 4200 60 142 107 158 90 152 39 0.061 22.36
LZD5 4500 4000 50 112 84 192 120 145 32 0.131 29.24
LZD5 4500 4000 55 112 84 192 120 145 32 0.131 29.24
LZD5 4500 4000 56 112 84 192 120 145 32 0.131 29.24
LZD5 4500 4000 60 142 107 192 120 152 39 0.141 31.71
LZD5 4500 4000 63 142 107 192 120 152 39 0.141 31.71
LZD5 4500 4000 65 142 107 192 120 152 39 0.141 31.71
LZD5 4500 4000 70 142 107 192 120 152 39 0.141 31.71
LZD5 4500 4000 71 142 107 192 120 152 39 0.141 31.71
LZD5 4500 4000 75 142 107 192 120 152 39 0.141 31.71
LZD5 4500 4000 80 172 132 192 120 158 44 0.143 30.45
LZD6 8000 3300 60 142 107 230 130 175 40 0.309 48.16
LZD6 8000 3300 63 142 107 230 130 175 40 0.309 48.16
LZD6 8000 3300 65 142 107 230 130 175 40 0.309 48.16
LZD6 8000 3300 70 142 107 230 130 175 40 0.309 48.16
LZD6 8000 3300 71 142 107 230 130 175 40 0.309 48.16
LZD6 8000 3300 75 142 107 230 130 175 40 0.309 48.16
LZD6 8000 3300 80 172 132 230 130 178 45 0.312 47.25
LZD6 8000 3300 85 172 132 230 130 178 45 0.312 47.25
LZD6 8000 3300 90 172 132 230 130 178 45 0.312 47.25
LZD6 8000 3300 95 172 132 230 130 178 45 0.312 47.25
LZD7 11200 2900 70 142 107 260 160 178 40 0.535 64.13
LZD7 11200 2900 71 142 107 260 160 178 40 0.535 64.13
LZD7 11200 2900 75 142 107 260 160 178 40 0.535 64.13
LZD7 11200 2900 80 172 132 260 160 182 45 0.546 68.38
LZD7 11200 2900 85 172 132 260 160 182 45 0.546 68.38
LZD7 11200 2900 90 172 132 260 160 182 45 0.546 68.38
LZD7 11200 2900 95 172 132 260 160 182 45 0.546 68.38
LZD7 11200 2900 100 212 167 260 160 188 50 0.57 69.42
LZD7 11200 2900 110 212 167 260 160 188 50 0.57 69.42
LZD8 18000 2500 80 172 132 300 190 202 46 1.091 102.7
LZD8 18000 2500 85 172 132 300 190 202 46 1.091 102.7
LZD8 18000 2500 90 172 132 300 190 202 46 1.091 102.7
LZD8 18000 2500 95 172 132 300 190 202 46 1.091 102.7
LZD8 18000 2500 100 212 167 300 190 208 51 1.157 108.8
LZD8 18000 2500 110 212 167 300 190 208 51 1.157 108.8
LZD8 18000 2500 120 212 167 300 190 208 51 1.157 108.8
LZD8 18000 2500 125 212 167 300 190 208 51 1.157 108.8
LZD8 18000 2500 130 252 202 300 190 212 56 1.105 101.7
LZD9 25000 2300 90 172 132 335 220 232 47 1.957 142.4
LZD9 25000 2300 95 172 132 335 220 232 47 1.957 142.4
LZD9 25000 2300 100 212 167 335 220 238 52 2.097 157.5
LZD9 25000 2300 110 212 167 335 220 238 52 2.097 157.5
LZD9 25000 2300 120 212 167 335 220 238 52 2.097 157.5
LZD9 25000 2300 125 212 167 335 220 238 52 2.097 157.5
LZD9 25000 2300 130 252 202 335 220 242 57 2.157 156
LZD9 25000 2300 140 252 202 335 220 242 57 2.157 156
LZD9 25000 2300 150 252 202 335 220 242 57 2.157 156
LZD10 31500 2100 100 212 167 355 245 240 53 2.728 184.2
LZD10 31500 2100 110 212 167 355 245 240 53 2.728 184.2
LZD10 31500 2100 120 212 167 355 245 240 53 2.728 184.2
LZD10 31500 2100 125 212 167 355 245 240 53 2.728 184.2
LZD10 31500 2100 130 252 202 355 245 245 58 2.84 188.5
LZD10 31500 2100 140 252 202 355 245 245 58 2.84 188.5
LZD10 31500 2100 150 252 202 355 245 245 58 2.84 188.5
LZD10 31500 2100 160 302 242 355 245 255 68 2.926 184.1
LZD10 31500 2100 170 302 242 355 245 255 68 2.926 184.1
LZD11 40000 2000 110 212 167 380 260 260 53 3.659 212.3
LZD11 40000 2000 120 212 167 380 260 260 53 3.659 212.3
LZD11 40000 2000 125 212 167 380 260 260 53 3.659 212.3
LZD11 40000 2000 130 252 202 380 260 265 58 3.87 225
LZD11 40000 2000 140 252 202 380 260 265 58 3.87 225
LZD11 40000 2000 150 252 202 380 260 265 58 3.87 225
LZD11 40000 2000 160 302 242 380 260 275 68 4.021 224.8
LZD11 40000 2000 170 302 242 380 260 275 68 4.021 224.8
LZD11 40000 2000 180 302 242 380 260 275 68 4.021 224.8
LZD12 63000 1700 130 252 202 445 290 282 58 7.548 325.7
LZD12 63000 1700 140 252 202 445 290 282 58 7.548 325.7
LZD12 63000 1700 150 252 202 445 290 282 58 7.548 325.7
LZD12 63000 1700 160 302 242 445 290 292 68 7.94 335.2
LZD12 63000 1700 170 302 242 445 290 292 68 7.94 335.2
LZD12 63000 1700 180 302 242 445 290 292 68 7.94 335.2
LZD12 63000 1700 190 352 282 445 290 302 78 8.051 327.9
LZD12 63000 1700 200 352 282 445 290 302 78 8.051 327.9
LZD13 100000 1500 150 252 202 515 345 313 58 14.925 468.4
LZD13 100000 1500 160 302 242 515 345 323 68 15.892 513.1
LZD13 100000 1500 170 302 242 515 345 323 68 15.892 513.1
LZD13 100000 1500 180 302 242 515 345 323 68 15.892 513.1
LZD13 100000 1500 190 352 282 515 345 332 78 16.514 524.5
LZD13 100000 1500 200 352 282 515 345 332 78 16.514 524.5
LZD13 100000 1500 220 352 282 515 345 332 78 16.514 524.5

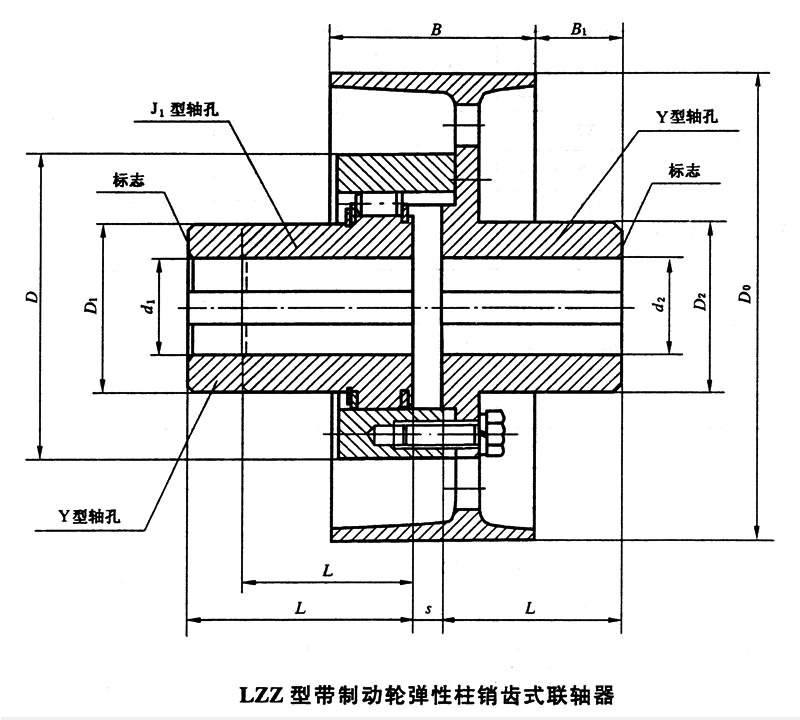

LZZ型带制动轮弹性柱销齿式联轴器

注: 1. 质量、转动惯量是按Y/J1轴孔组合型式和最小轴孔直径计算的。
2. 短时过载不得超过公称转矩Tn值的2倍。
3. 本表的单位是mm。

型号 公称转矩Tn/(N·m) 许用转速[n]/(r/min) 轴孔直径d1 轴孔直径d2 轴孔长度L D0 D D1 D2 B B1 s 转动惯量I/(kg·m^2) 质量m/kg
Y型 J1型
LZZ1 250 4500 16 16 42 — 160 98 50 56 70 9 2 0.018 5.82
LZZ1 250 4500 18 18 42 — 160 98 50 56 70 9 2 0.018 5.82
LZZ1 250 4500 19 19 42 — 160 98 50 56 70 9 2 0.018 5.82
LZZ1 250 4500 20 20 52 38 160 98 50 56 70 19 2 0.018 6.05
LZZ1 250 4500 22 22 52 38 160 98 50 56 70 19 2 0.018 6.05
LZZ1 250 4500 24 24 52 38 160 98 50 56 70 19 2 0.018 6.05
LZZ1 250 4500 25 25 62 44 160 98 50 56 70 29 2 0.018 6.17
LZZ1 250 4500 28 28 62 44 160 98 50 56 70 29 2 0.018 6.17
LZZ1 250 4500 30 30 82 60 160 98 50 56 70 49 2 0.018 6.64
LZZ1 250 4500 32 32 82 60 160 98 50 56 70 49 2 0.018 6.64
LZZ1 250 4500 — 35 82 60 160 98 50 56 70 49 2 0.018 6.64
LZZ1 250 4500 — 38 82 60 160 98 50 56 70 49 2 0.018 6.64
LZZ2 630 3800 25 25 62 60 200 124 65 70 85 30 2 0.053 11.15
LZZ2 630 3800 28 28 62 60 200 124 65 70 85 30 2 0.053 11.15
LZZ2 630 3800 30 30 82 60 200 124 65 70 85 50 2 0.053 11.77
LZZ2 630 3800 32 32 82 60 200 124 65 70 85 50 2 0.053 11.77
LZZ2 630 3800 35 35 82 60 200 124 65 70 85 50 2 0.053 11.77
LZZ2 630 3800 38 38 82 60 200 124 65 70 85 50 2 0.053 11.77
LZZ2 630 3800 40 40 112 84 200 124 65 70 85 80 2 0.053 12.04
LZZ2 630 3800 42 42 112 84 200 124 65 70 85 80 2 0.053 12.04
LZZ2 630 3800 — 45 112 84 200 124 65 70 85 80 2 0.053 12.04
LZZ2 630 3800 — 48 112 84 200 124 65 70 85 80 2 0.053 12.04
LZZ3 1800 3000 40 40 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 42 42 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 45 45 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 48 48 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 50 50 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 55 55 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 56 56 112 84 250 166 90 105 105 48.5 3 0.181 28.09
LZZ3 1800 3000 60 60 142 107 250 166 90 105 105 78.5 3 0.183 27.54
LZZ3 1800 3000 — 63 142 107 250 166 90 105 105 78.5 3 0.183 27.54
LZZ3 1800 3000 — 65 142 107 250 166 90 105 105 78.5 3 0.183 27.54
LZZ3 1800 3000 — 70 142 107 250 166 90 105 105 78.5 3 0.183 27.54
LZZ4 4500 2450 50 50 112 84 315 214 120 130 135 40 3 0.534 48.75
LZZ4 4500 2450 55 55 112 84 315 214 120 130 135 40 3 0.534 48.75
LZZ4 4500 2450 56 56 112 84 315 214 120 130 135 40 3 0.534 48.75
LZZ4 4500 2450 60 60 142 107 315 214 120 130 135 70 3 0.543 51.69
LZZ4 4500 2450 63 63 142 107 315 214 120 130 135 70 3 0.543 51.69
LZZ4 4500 2450 65 65 142 107 315 214 120 130 135 70 3 0.543 51.69
LZZ4 4500 2450 70 70 142 107 315 214 120 130 135 70 3 0.543 51.69
LZZ4 4500 2450 71 71 142 107 315 214 120 130 135 70 3 0.543 51.69
LZZ4 4500 2450 75 75 142 107 315 214 120 130 135 70 3 0.543 51.69
LZZ4 4500 2450 80 80 172 132 315 214 120 130 135 100 3 0.547 50.21
LZZ4 4500 2450 — 85 172 132 315 214 120 130 135 100 3 0.547 50.21
LZZ4 4500 2450 — 90 172 132 315 214 120 130 135 100 3 0.547 50.21
LZZ5 8000 1900 60 60 142 107 400 240 130 145 170 44 3 1.404 76.51
LZZ5 8000 1900 63 63 142 107 400 240 130 145 170 44 3 1.404 76.51
LZZ5 8000 1900 65 65 142 107 400 240 130 145 170 44 3 1.404 76.51
LZZ5 8000 1900 70 70 142 107 400 240 130 145 170 44 3 1.404 76.51
LZZ5 8000 1900 71 71 142 107 400 240 130 145 170 44 3 1.404 76.51
LZZ5 8000 1900 75 75 142 107 400 240 130 145 170 44 3 1.404 76.51
LZZ5 8000 1900 80 80 172 132 400 240 130 145 170 74 3 1.413 76.25
LZZ5 8000 1900 85 85 172 132 400 240 130 145 170 74 3 1.413 76.25
LZZ5 8000 1900 90 90 172 132 400 240 130 145 170 74 3 1.413 76.25
LZZ5 8000 1900 — 95 172 132 400 240 130 145 170 74 3 1.413 76.25
LZZ6 11200 1500 70 70 142 107 500 280 160 170 210 40 4 3.812 124.65
LZZ6 11200 1500 71 71 142 107 500 280 160 170 210 40 4 3.812 124.65
LZZ6 11200 1500 75 75 142 107 500 280 160 170 210 40 4 3.812 124.65
LZZ6 11200 1500 80 80 172 132 500 280 160 170 210 70 4 3.841 129.73
LZZ6 11200 1500 85 85 172 132 500 280 160 170 210 70 4 3.841 129.73
LZZ6 11200 1500 90 90 172 132 500 280 160 170 210 70 4 3.841 129.73
LZZ6 11200 1500 95 95 172 132 500 280 160 170 210 70 4 3.841 129.73
LZZ6 11200 1500 100 100 212 167 500 280 160 170 210 110 4 3.865 130.61
LZZ6 11200 1500 110 110 212 167 500 280 160 170 210 110 4 3.865 130.61
LZZ6 11200 1500 — 120 212 167 500 280 160 170 210 110 4 3.865 130.61
LZZ7 18000 1200 80 80 172 132 630 330 190 200 265 42 4 10.674 216.43
LZZ7 18000 1200 85 85 172 132 630 330 190 200 265 42 4 10.674 216.43
LZZ7 18000 1200 90 90 172 132 630 330 190 200 265 42 4 10.674 216.43
LZZ7 18000 1200 95 95 172 132 630 330 190 200 265 42 4 10.674 216.43
LZZ7 18000 1200 100 100 212 167 630 330 190 200 265 82 4 10.742 222.63
LZZ7 18000 1200 110 110 212 167 630 330 190 200 265 82 4 10.742 222.63
LZZ7 18000 1200 120 120 212 167 630 330 190 200 265 82 4 10.742 222.63
LZZ7 18000 1200 125 125 212 167 630 330 190 200 265 82 4 10.742 222.63
LZZ7 18000 1200 130 130 252 202 630 330 190 200 265 112 4 10.753 215.03
LZZ8 25000 1050 90 90 172 132 710 380 220 220 300 5 4 18.96 293.01
LZZ8 25000 1050 95 95 172 132 710 380 220 220 300 5 4 18.96 293.01
LZZ8 25000 1050 100 100 212 167 710 380 220 220 300 45 4 19.089 307.92
LZZ8 25000 1050 110 110 212 167 710 380 220 220 300 45 4 19.089 307.92
LZZ8 25000 1050 120 120 212 167 710 380 220 220 300 45 4 19.089 307.92
LZZ8 25000 1050 125 125 212 167 710 380 220 220 300 45 4 19.089 307.92
LZZ8 25000 1050 130 130 252 202 710 380 220 220 300 85 4 19.156 305.42
LZZ8 25000 1050 140 140 252 202 710 380 220 220 300 85 4 19.156 305.42
LZZ8 25000 1050 150 150 252 202 710 380 220 220 300 85 4 19.156 305.42
LZZ9 31500 950 100 100 212 167 800 400 245 245 340 40 5 33.258 403.84
LZZ9 31500 950 110 110 212 167 800 400 245 245 340 40 5 33.258 403.84
LZZ9 31500 950 120 120 212 167 800 400 245 245 340 40 5 33.258 403.84
LZZ9 31500 950 125 125 212 167 800 400 245 245 340 40 5 33.258 403.84
LZZ9 31500 950 130 130 252 202 800 400 245 245 340 80 5 33.385 405.88
LZZ9 31500 950 140 140 252 202 800 400 245 245 340 80 5 33.385 405.88
LZZ9 31500 950 150 150 252 202 800 400 245 245 340 80 5 33.385 405.88
LZZ9 31500 950 160 160 302 242 800 400 245 245 340 130 5 33.446 398.57
LZZ9 31500 950 170 170 302 242 800 400 245 245 340 130 5 33.446 398.57
LZZ9 31500 950 180 180 302 242 800 400 245 245 340 130 5 33.446 398.57

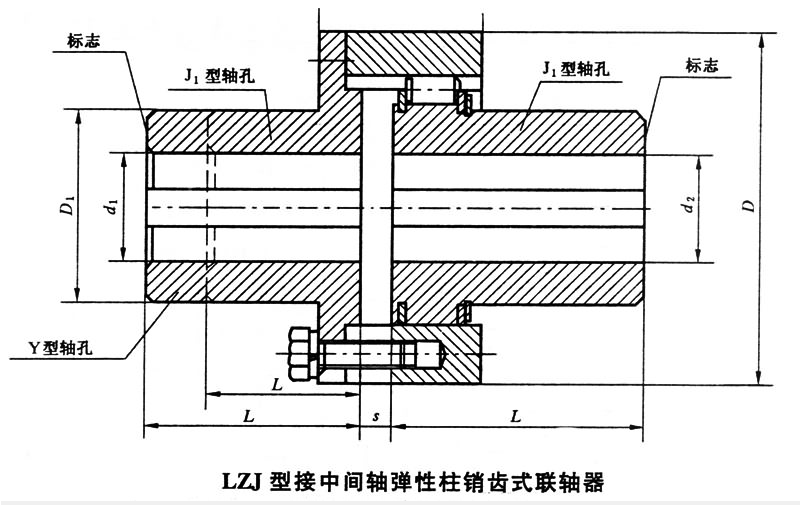

LZJ型接中间轴弹性柱销齿式联轴器

注: 1. 质量、转动惯量是按Y/J1轴孔组合型式和最小轴孔直径计算的。
2. 短时过载不得超过公称转矩Tn值的2倍。
3. 本表的单位是mm。

型号 公称转矩Tn/(N·m) 许用转矩[n]/(r/min) 轴孔直径 d1,d2 轴孔长度L D D1 B s 转动惯量I/(kg·m^2) 质量m/kg
Y型 J1型
LZJ1 112 4500 12 32 27 84 40 38 2.5 0.001 1.77
LZJ1 112 4500 14 32 27 84 40 38 2.5 0.001 1.77
LZJ1 112 4500 16 42 30 84 40 38 2.5 0.001 1.83
LZJ1 112 4500 18 42 30 84 40 38 2.5 0.001 1.83
LZJ1 112 4500 19 42 30 84 40 38 2.5 0.001 1.83
LZJ1 112 4500 20 52 38 84 40 38 2.5 0.002 1.9
LZJ1 112 4500 22 52 38 84 40 38 2.5 0.002 1.9
LZJ1 112 4500 24 52 38 84 40 38 2.5 0.002 1.9
LZJ1 112 4500 25 62 44 84 40 38 2.5 0.002 1.87
LZJ1 112 4500 28 62 44 84 40 38 2.5 0.002 1.87
LZJ2 250 4500 16 42 30 98 50 42 2.5 0.002 2.77
LZJ2 250 4500 18 42 30 98 50 42 2.5 0.002 2.77
LZJ2 250 4500 19 42 30 98 50 42 2.5 0.002 2.77
LZJ2 250 4500 20 52 38 98 50 42 2.5 0.003 2.94
LZJ2 250 4500 22 52 38 98 50 42 2.5 0.003 2.94
LZJ2 250 4500 24 52 38 98 50 42 2.5 0.003 2.94
LZJ2 250 4500 25 62 44 98 50 42 2.5 0.003 3
LZJ2 250 4500 28 62 44 98 50 42 2.5 0.003 3
LZJ2 250 4500 30 82 60 98 50 42 2.5 0.003 3.18
LZJ2 250 4500 32 82 60 98 50 42 2.5 0.003 3.18
LZJ2 250 4500 35 82 60 98 50 42 2.5 0.003 3.18
LZJ2 250 4500 38 82 60 98 50 42 2.5 0.003 3.18
LZJ3 630 4000 25 62 44 124 65 54 3 0.01 5.86
LZJ3 630 4000 28 62 44 124 65 54 3 0.01 5.86
LZJ3 630 4000 32 82 60 124 65 54 3 0.01 6.42
LZJ3 630 4000 35 82 60 124 65 54 3 0.01 6.42
LZJ3 630 4000 38 82 60 124 65 54 3 0.01 6.42
LZJ3 630 4000 40 112 84 124 65 54 3 0.011 6.68
LZJ3 630 4000 42 112 84 124 65 54 3 0.011 6.68
LZJ3 630 4000 45 112 84 124 65 54 3 0.011 6.68
LZJ3 630 4000 48 112 84 124 65 54 3 0.011 6.68
LZJ4 1800 4000 40 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 42 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 45 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 48 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 50 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 55 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 56 112 84 166 90 72 4 0.046 15.98
LZJ4 1800 4000 60 142 107 166 90 72 4 0.047 15.04
LZJ4 1800 4000 63 142 107 166 90 72 4 0.047 15.04
LZJ4 1800 4000 65 142 107 166 90 72 4 0.047 15.04
LZJ4 1800 4000 70 142 107 166 90 72 4 0.047 15.04
LZJ5 4500 3600 50 112 84 214 120 72 4 0.134 27.3
LZJ5 4500 3600 55 112 84 214 120 72 4 0.134 27.3
LZJ5 4500 3600 56 112 84 214 120 72 4 0.134 27.3
LZJ5 4500 3600 60 142 107 214 120 72 4 0.136 29.5
LZJ5 4500 3600 63 142 107 214 120 72 4 0.136 29.5
LZJ5 4500 3600 65 142 107 214 120 72 4 0.136 29.5
LZJ5 4500 3600 70 142 107 214 120 72 4 0.136 29.5
LZJ5 4500 3600 71 142 107 214 120 72 4 0.136 29.5
LZJ5 4500 3600 75 142 107 214 120 72 4 0.136 29.5
LZJ5 4500 3600 80 172 132 214 120 72 4 0.137 27.92
LZJ5 4500 3600 85 172 132 214 120 72 4 0.137 27.92
LZJ5 4500 3600 90 172 132 214 120 72 4 0.137 27.92
LZJ6 8000 3200 60 142 107 240 130 86 5 0.236 39.8
LZJ6 8000 3200 63 142 107 240 130 86 5 0.236 39.8
LZJ6 8000 3200 65 142 107 240 130 86 5 0.236 39.8
LZJ6 8000 3200 70 142 107 240 130 86 5 0.236 39.8
LZJ6 8000 3200 71 142 107 240 130 86 5 0.236 39.8
LZJ6 8000 3200 75 142 107 240 130 86 5 0.236 39.8
LZJ6 8000 3200 80 172 132 240 130 86 5 0.241 39.06
LZJ6 8000 3200 85 172 132 240 130 86 5 0.241 39.06
LZJ6 8000 3200 90 172 132 240 130 86 5 0.241 39.06
LZJ6 8000 3200 95 172 132 240 130 86 5 0.241 39.06
LZJ7 11200 2700 70 142 107 280 160 90 5 0.472 58.15
LZJ7 11200 2700 71 142 107 280 160 90 5 0.472 58.15
LZJ7 11200 2700 75 142 107 280 160 90 5 0.472 58.15
LZJ7 11200 2700 80 172 132 280 160 90 5 0.494 62.36
LZJ7 11200 2700 85 172 132 280 160 90 5 0.494 62.36
LZJ7 11200 2700 90 172 132 280 160 90 5 0.494 62.36
LZJ7 11200 2700 95 172 132 280 160 90 5 0.494 62.36
LZJ7 11200 2700 100 212 167 280 160 90 5 0.511 62.82
LZJ7 11200 2700 110 212 167 280 160 90 5 0.511 62.82
LZJ7 11200 2700 120 212 167 280 160 90 5 0.511 62.82
LZJ8 18000 2300 80 172 132 330 190 100 6 1.045 96.12
LZJ8 18000 2300 85 172 132 330 190 100 6 1.045 96.12
LZJ8 18000 2300 90 172 132 330 190 100 6 1.045 96.12
LZJ8 18000 2300 95 172 132 330 190 100 6 1.045 96.12
LZJ8 18000 2300 100 212 167 330 190 100 6 1.099 101.44
LZJ8 18000 2300 110 212 167 330 190 100 6 1.099 101.44
LZJ8 18000 2300 120 212 167 330 190 100 6 1.099 101.44
LZJ8 18000 2300 125 212 167 330 190 100 6 1.099 101.44
LZJ8 18000 2300 130 252 202 330 190 100 6 1.1 94.2
LZJ9 25000 2000 90 172 132 380 220 115 7 2.072 138.3
LZJ9 25000 2000 95 172 132 380 220 115 7 2.072 138.3
LZJ9 25000 2000 100 172 132 380 220 115 7 2.193 152.5
LZJ9 25000 2000 110 172 132 380 220 115 7 2.193 152.5
LZJ9 25000 2000 120 172 132 380 220 115 7 2.193 152.5
LZJ9 25000 2000 125 172 132 380 220 115 7 2.193 152.5
LZJ9 25000 2000 130 252 202 380 220 115 7 2.253 150.9
LZJ9 25000 2000 140 252 202 380 220 115 7 2.253 150.9
LZJ9 25000 2000 150 252 202 380 220 115 7 2.253 150.9
LZJ10 31500 1900 100 212 167 435 260 130 8 2.832 181.1
LZJ10 31500 1900 110 212 167 435 260 130 8 2.832 181.1
LZJ10 31500 1900 120 212 167 435 260 130 8 2.832 181.1
LZJ10 31500 1900 125 212 167 435 260 130 8 2.832 181.1
LZJ10 31500 1900 130 252 202 435 260 130 8 2.963 185
LZJ10 31500 1900 140 252 202 435 260 130 8 2.963 185
LZJ10 31500 1900 150 252 202 435 260 130 8 2.963 185
LZJ10 31500 1900 160 302 242 435 260 130 8 3.031 179.7
LZJ10 31500 1900 170 302 242 435 260 130 8 3.031 179.7
LZJ11 40000 1750 110 212 167 435 260 130 8 4.167 217
LZJ11 40000 1750 120 212 167 435 260 130 8 4.167 217
LZJ11 40000 1750 125 212 167 435 260 130 8 4.167 217
LZJ11 40000 1750 130 252 202 435 260 130 8 4.368 229.3
LZJ11 40000 1750 140 252 202 435 260 130 8 4.368 229.3
LZJ11 40000 1750 150 252 202 435 260 130 8 4.368 229.3
LZJ11 40000 1750 160 302 242 435 260 130 8 4.499 228.2
LZJ11 40000 1750 170 302 242 435 260 130 8 4.499 228.2
LZJ11 40000 1750 180 302 242 435 260 130 8 4.499 228.2
LZJ12 63000 1600 130 252 202 480 290 145 8 7.092 305.2
LZJ12 63000 1600 140 252 202 480 290 145 8 7.092 305.2
LZJ12 63000 1600 150 252 202 480 290 145 8 7.092 305.2
LZJ12 63000 1600 160 302 242 480 290 145 8 7.393 313.3
LZJ12 63000 1600 170 302 242 480 290 145 8 7.393 313.3
LZJ12 63000 1600 180 302 242 480 290 145 8 7.393 313.3
LZJ12 63000 1600 190 352 282 480 290 145 8 7.504 304.7
LZJ12 63000 1600 200 352 282 480 290 145 8 7.504 304.7
LZJ13 100000 1400 150 252 202 545 345 165 8 13.38 430.9
LZJ13 100000 1400 160 302 242 545 345 165 8 14.26 474.1
LZJ13 100000 1400 170 302 242 545 345 165 8 14.26 474.1
LZJ13 100000 1400 180 302 242 545 345 165 8 14.26 474.1
LZJ13 100000 1400 190 352 282 545 345 165 8 14.86 484.9
LZJ13 100000 1400 200 352 282 545 345 165 8 14.86 484.9
LZJ13 100000 1400 220 352 282 545 345 165 8 14.86 484.9
LZJ13 100000 1400 240 410 330 545 345 165 8 14.7 441
LZJ13 100000 1400 250 410 330 545 345 165 8 14.7 441
LZJ14 125000 1270 170 302 242 600 390 170 8 22.11 606.7
LZJ14 125000 1270 180 302 242 600 390 170 8 22.11 606.7
LZJ14 125000 1270 190 352 282 600 390 170 8 23.41 646.9
LZJ14 125000 1270 200 352 282 600 390 170 8 23.41 646.9
LZJ14 125000 1270 220 352 282 600 390 170 8 23.41 646.9
LZJ14 125000 1270 240 410 330 600 390 170 8 23.98 624.7
LZJ14 125000 1270 250 410 330 600 390 170 8 23.98 624.7
LZJ14 125000 1270 260 410 330 600 390 170 8 23.98 624.7
LZJ15 160000 1200 190 352 282 630 420 190 10 31.3 773.9
LZJ15 160000 1200 200 352 282 630 420 190 10 31.3 773.9
LZJ15 160000 1200 220 352 282 630 420 190 10 31.3 773.9
LZJ15 160000 1200 240 410 330 630 420 190 10 32.5 767.5
LZJ15 160000 1200 250 410 330 630 420 190 10 32.5 767.5
LZJ15 160000 1200 260 410 330 630 420 190 10 32.5 767.5
LZJ15 160000 1200 280 470 380 630 420 190 10 32.92 739.1
LZJ15 160000 1200 300 470 380 630 420 190 10 32.92 739.1
LZJ16 250000 1020 220 352 282 745 490 205 10 62.78 1097
LZJ16 250000 1020 240 410 330 745 490 205 10 66.69 1180
LZJ16 250000 1020 250 410 330 745 490 205 10 66.69 1180
LZJ16 250000 1020 260 410 330 745 490 205 10 66.69 1180
LZJ16 250000 1020 280 470 380 745 490 205 10 69.31 1210
LZJ16 250000 1020 300 470 380 745 490 205 10 69.31 1210
LZJ16 250000 1020 320 470 380 745 490 205 10 69.31 1210
LZJ16 250000 1020 340 550 450 745 490 205 10 69.47 1115
LZJ17 355000 920 240 410 330 825 550 225 10 108.9 1578
LZJ17 355000 920 250 410 330 825 550 225 10 108.9 1578
LZJ17 355000 920 260 410 330 825 550 225 10 108.9 1578
LZJ17 355000 920 280 470 380 825 550 225 10 114.3 1635
LZJ17 355000 920 300 470 380 825 550 225 10 114.3 1635
LZJ17 355000 920 320 470 380 825 550 225 10 114.3 1635
LZJ17 355000 920 340 550 450 825 550 225 10 118.3 1613
LZJ17 355000 920 360 550 450 825 550 225 10 118.3 1613
LZJ17 355000 920 380 550 450 825 550 225 10 118.3 1613
LZJ18 450000 830 250 410 330 920 605 240 13 172 2009
LZJ18 450000 830 260 410 330 920 605 240 13 172 2009
LZJ18 450000 830 280 470 380 920 605 240 13 181.4 2131
LZJ18 450000 830 300 470 380 920 605 240 13 181.4 2131
LZJ18 450000 830 320 470 380 920 605 240 13 181.4 2131
LZJ18 450000 830 340 550 450 920 605 240 13 190.2 2168
LZJ18 450000 830 360 550 450 920 605 240 13 190.2 2168
LZJ18 450000 830 380 550 450 920 605 240 13 190.2 2168
LZJ18 450000 830 400 650 540 920 605 240 13 196.2 2136
LZJ18 450000 830 420 650 540 920 605 240 13 196.2 2136
LZJ19 630000 730 280 470 380 1040 695 255 14 317.5 2956
LZJ19 630000 730 300 470 380 1040 695 255 14 317.5 2956
LZJ19 630000 730 320 470 380 1040 695 255 14 317.5 2956
LZJ19 630000 730 340 550 450 1040 695 255 14 337.7 3101
LZJ19 630000 730 360 550 450 1040 695 255 14 337.7 3101
LZJ19 630000 730 380 550 450 1040 695 255 14 337.7 3101
LZJ19 630000 730 400 650 540 1040 695 255 14 358.1 3205
LZJ19 630000 730 420 650 540 1040 695 255 14 358.1 3205
LZJ19 630000 730 440 650 540 1040 695 255 14 358.1 3205
LZJ19 630000 730 450 650 540 1040 695 255 14 358.1 3205
LZJ20 1120000 610 320 470 380 1240 800 285 15 654.8 4219
LZJ20 1120000 610 340 550 450 1240 800 285 15 698.4 4635
LZJ20 1120000 610 360 550 450 1240 800 285 15 698.4 4635
LZJ20 1120000 610 380 550 450 1240 800 285 15 698.4 4635
LZJ20 1120000 610 400 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 420 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 440 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 450 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 460 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 480 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 500 650 540 1240 800 285 15 744.2 4923
LZJ20 1120000 610 530 800 680 1240 800 285 15 766.6 4678
LZJ20 1120000 610 560 800 680 1240 800 285 15 766.6 4678
LZJ20 1120000 610 600 800 680 1240 800 285 15 766.6 4678
LZJ21 1800000 490 380 550 450 1540 1020 310 18 1821 7806
LZJ21 1800000 490 400 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 420 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 440 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 450 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 460 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 480 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 500 650 540 1540 1020 310 18 1971 8741
LZJ21 1800000 490 530 800 680 1540 1020 310 18 2143 9212
LZJ21 1800000 490 560 800 680 1540 1020 310 18 2143 9212
LZJ21 1800000 490 600 800 680 1540 1020 310 18 2143 9212
LZJ21 1800000 490 630 800 680 1540 1020 310 18 2143 9212
LZJ21 1800000 490 670 — 780 1540 1020 310 18 2052 7971
LZJ21 1800000 490 710 — 780 1540 1020 310 18 2052 7971
LZJ22 2240000 460 420 650 540 1640 1100 330 19 2675 10296
LZJ22 2240000 460 440 650 540 1640 1100 330 19 2675 10296
LZJ22 2240000 460 450 650 540 1640 1100 330 19 2675 10296
LZJ22 2240000 460 460 650 540 1640 1100 330 19 2675 10296
LZJ22 2240000 460 480 650 540 1640 1100 330 19 2675 10296
LZJ22 2240000 460 500 650 540 1640 1100 330 19 2675 10296
LZJ22 2240000 460 530 800 680 1640 1100 330 19 2937 11191
LZJ22 2240000 460 560 800 680 1640 1100 330 19 2937 11191
LZJ22 2240000 460 600 800 680 1640 1100 330 19 2937 11191
LZJ22 2240000 460 630 800 680 1640 1100 330 19 2937 11191
LZJ22 2240000 460 670 — 780 1640 1100 330 19 2869 10033
LZJ22 2240000 460 710 — 780 1640 1100 330 19 2869 10033
LZJ22 2240000 460 750 — 780 1640 1100 330 19 2869 10033
LZJ23 2800000 430 450 650 540 1760 1240 360 20 3978 12873
LZJ23 2800000 430 480 650 540 1760 1240 360 20 3978 12873
LZJ23 2800000 430 500 650 540 1760 1240 360 20 3978 12873
LZJ23 2800000 430 530 800 680 1760 1240 360 20 4450 14544
LZJ23 2800000 430 560 800 680 1760 1240 360 20 4450 14544
LZJ23 2800000 430 600 800 680 1760 1240 360 20 4450 14544
LZJ23 2800000 430 630 800 680 1760 1240 360 20 4450 14544
LZJ23 2800000 430 670 — 780 1760 1240 360 20 4435 13548
LZJ23 2800000 430 710 — 780 1760 1240 360 20 4435 13548
LZJ23 2800000 430 750 — 780 1760 1240 360 20 4435 13548
LZJ23 2800000 430 800 — 880 1760 1240 360 20 4477 12817
LZJ23 2800000 430 850 — 880 1760 1240 360 20 4477 12817

LZ型、LZD型、LZJ型、LZZ型联轴器许用补偿量

注：1.径向补偿量的测量部位在半联轴器最大外圆宽度的1/2处。
2.表中所列补偿量是指由于安装误差、冲击、振动、变形、温度变化等因素形成的两轴相对偏移量，其安装误差必须小于表中数值。

项目 轴向ΔX /mm 径向ΔY /mm 角向Δα
LZ1～LZ3;LZD1～LZD3 ±1.5 0.3 0°30'
LZ4～LZ7;LZD4～LZD7 ±1.5 0.4 0°30'
LZ8～LZ13;LZD8～LZD13 ±2.5 0.6 0°30'
LZ14～LZ17 ±2.5 1 0°30'
LZ18～LZ21 ±5.0 1 0°30'
LZ22～LZ23 ±5.0 1.5 0°30'
LZJ1～LZJ3 1 0.15 0°30'
LZJ4～LZJ6 3 0.2 1°
LZJ7～LZJ8 5 0.2 1°30'
LZJ9～LZJ10 10 0.3 2°
LZJ11～LZJ15 15 0.3 2°
LZJ16～LZJ19 15 0.5 2°30'
LZJ20～LZJ23 20 0.75 2°30'
LZZ1～LZZ2 1 0.15 0°30'
LZZ3～LZZ5 3 0.2 0°30'
LZZ6～LZZ7 5 0.2 0°30'
LZZ8～LZZ9 10 0.3 0°30'
<- 上一项 下一项 ->
