GCLD型鼓形齿式联轴器(摘自JB/T 8854.1-2001)

联轴器标准件、通用件分页导航
本页导航 广告链接

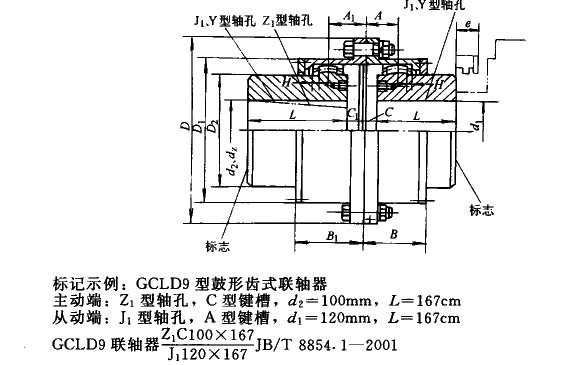

GCLD型鼓形齿式联轴器(摘自JB/T 8854.1-2001)

注：1．转动惯量与重量包括轴伸在内。
2．e为更换密封所需要的尺寸。
3．联轴器许用角位移△α(每半联轴器)=1°30'。
4. 本表的单位是mm。

型号 公称转矩Tn/(N·m) 许用转速[n]/(r/min) 轴孔直径 轴孔长度L D D1 D2 C C1 H A A1 B B1 e 转动惯量/(kg·m^2) 润滑脂用量/ml 重量/kg
d1，d2，dz Y J1,Z1
GCLD1 1120 4000 22,24 52 38 133 95 75 4 15 2 22 43 45 66 42 0.035 107 6.2
GCLD1 1120 4000 25,28 62 44 133 95 75 4 15 2 22 43 45 66 42 0.041 107 7.2
GCLD1 1120 4000 30,32,35,38 82 60 133 95 75 4 15 2 22 43 45 66 42 0.044 107 7.8
GCLD1 1120 4000 40,42,45,48,50,55,56 112 84 133 95 75 4 15 2 22 43 45 66 42 0.047 107 9.6
GCLD2 1800 4000 38 82 60 149 116 90 4 25 2 24.5 44.5 49 70 42 0.085 137 11.2
GCLD2 1800 4000 40,42,45,48,50,55,56 112 84 149 116 90 4 25 2 24.5 44.5 49 70 42 0.097 137 14
GCLD2 1800 4000 60,63,65 142 107 149 116 90 4 25 2 24.5 44.5 49 70 42 0.106 137 16.4
GCLD3 3150 4000 40,42,45,48,50,55,56 112 84 167 134 105 5 31 2.5 27.5 53.5 54 80 42 0.16 238 17.2
GCLD3 3150 4000 60,63,65,70,71,75 142 107 167 134 105 5 31 2.5 27.5 53.5 54 80 42 0.19 238 22.4
GCLD4 5000 4000 45,48,50,55,56 112 84 187 153 125 5 31 2.5 28 54 55 81 42 0.29 238 25.2
GCLD4 5000 4000 60,63,65,70,71,75 142 107 187 153 125 5 31 2.5 28 54 55 81 42 0.33 238 26.4
GCLD4 5000 4000 80,85,90 172 132 187 153 125 5 31 2.5 28 54 55 81 42 0.38 238 35.6
GCLD5 7100 3750 50,55,56 112 84 204 170 140 5 35 2.5 30 60 59 89 42 0.45 298 31.6
GCLD5 7100 3750 60,63,65,70,71,75 142 107 204 170 140 5 35 2.5 30 60 59 89 42 0.51 298 38
GCLD5 7100 3750 80,85,90,95 172 132 204 170 140 5 35 2.5 30 60 59 89 42 0.58 298 44.6
GCLD5 7100 3750 100 212 167 204 170 140 5 35 2.5 30 60 59 89 42 0.69 298 53.9
GCLD6 10000 3300 55,56 112 84 230 186 155 6 41 3 33.5 68.5 71 106 47 0.75 465 40.5
GCLD6 10000 3300 60,63,65,70,71,75 142 107 230 186 155 6 41 3 33.5 68.5 71 106 47 0.84 465 49.8
GCLD6 10000 3300 80,85,90,95 172 132 230 186 155 6 41 3 33.5 68.5 71 106 47 0.94 465 56.3
GCLD6 10000 3300 100,110 212 167 230 186 155 6 41 3 33.5 68.5 71 106 47 1.07 465 67.5
GCLD7 16000 3000 60,63,65,70,71,75 142 107 256 212 180 6 45 3 34.5 73.5 73 112 47 1.43 561 63.9
GCLD7 16000 3000 80,85,90,95 172 132 256 212 180 6 45 3 34.5 73.5 73 112 47 1.6 561 74.7
GCLD7 16000 3000 100,110,120,125 212 167 256 212 180 6 45 3 34.5 73.5 73 112 47 1.85 561 88
GCLD7 16000 3000 130 252 202 256 212 180 6 45 3 34.5 73.5 73 112 47 2.11 561 106.7
GCLD8 22400 2650 65,70,71,75 142 107 287 239 200 7 37 3.5 39 69 82 112 47 2.24 734 81.7
GCLD8 22400 2650 80,85,90,95 172 132 287 239 200 7 37 3.5 39 69 82 112 47 2.51 734 95.5
GCLD8 22400 2650 100,110,120,125 212 167 287 239 200 7 37 3.5 39 69 82 112 47 2.88 734 114
GCLD8 22400 2650 130,140,150 252 202 287 239 200 7 37 3.5 39 69 82 112 47 3.25 734 123
GCLD9 35500 2350 70,71,75 142 107 325 276 235 7 47 3.5 40.5 80.5 85 125 47 4.31 956 112
GCLD9 35500 2350 80,85,90,95 172 132 325 276 235 7 47 3.5 40.5 80.5 85 125 47 4.83 956 130
GCLD9 35500 2350 100,110,120,125 212 167 325 276 235 7 47 3.5 40.5 80.5 85 125 47 5.53 956 156
GCLD9 35500 2350 130,140,150 252 202 325 276 235 7 47 3.5 40.5 80.5 85 125 47 6.74 956 181
GCLD9 35500 2350 160,170 302 242 325 276 235 7 47 3.5 40.5 80.5 85 125 47 7.08 956 212
GCLD10 50000 2100 75 142 107 362 313 270 8 62 4 44.5 98.5 95 149 49 7.88 1320 161
GCLD10 50000 2100 80,85,90,95 172 132 362 313 270 8 62 4 44.5 98.5 95 149 49 8.29 1320 172
GCLD10 50000 2100 100,110,120,125 212 167 362 313 270 8 62 4 44.5 98.5 95 149 49 9.52 1320 206
GCLD10 50000 2100 130,140,150 252 202 362 313 270 8 62 4 44.5 98.5 95 149 49 10.25 1320 239
GCLD10 50000 2100 160,170,180 302 242 362 313 270 8 62 4 44.5 98.5 95 149 49 12.22 1320 280
GCLD10 50000 2100 190,200 352 282 362 313 270 8 62 4 44.5 98.5 95 149 49 13.69 1320 319
