弹性套柱销联轴器(摘自GB/T 4323-2002)

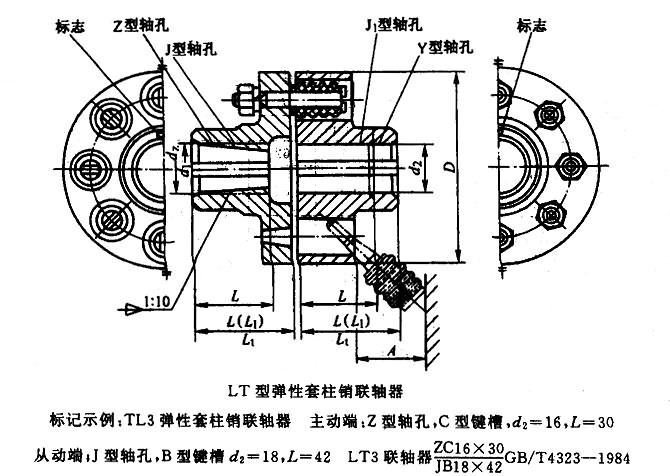

LT型弹性联轴器(摘自GB/T 4323-2002)

注：1.优先选用L推荐 轴孔长度。
2.重量、转动惯量按材料为钢、最大轴孔、L推荐计算的近似值。
3.联轴器的轴孔和联接型式应符合表“圆柱形轴孔和键槽尺寸”和“圆锥形轴孔和键槽尺寸”，轴孔与轴配合见“联轴器圆柱形轴孔与轴伸的配合”和“圆锥形轴孔配合及轴向尺寸偏差”。
4.联轴器允许运转补偿量为安装补偿量的一倍。
5.联轴器短时过载不得超过公称转矩的二倍。

型号 公称转矩Tn/(N·m) 许用转速[n] 轴孔直径d1、d2、dz 轴孔长度 D A 重量 转动惯量 许用安装补偿
铁(r/min) 钢(r/min) 铁(mm) 钢(mm) Y型 J,J1,Z型 J,J1,Z型 L(mm)推荐 (mm) (mm) (kg) (kg·m^2) ΔY(mm) Δα
L(mm) L1(mm) L(mm)
LT1 6.3 6600 8800 9 9 20 14 — 25 71 18 0.82 0.0005 0.1 45'
LT1 6.3 6600 8800 10、11 10、11 25 17 — 25 71 18 0.82 0.0005 0.1 45'
LT1 6.3 6600 8800 12 12、14 32 20 — 25 71 18 0.82 0.0005 0.1 45'
LT2 16 5500 7600 12、14 12、14 32 20 — 35 80 18 1.2 0.0008 0.1 45'
LT2 16 5500 7600 16 16、18、19 42 30 42 35 80 18 1.2 0.0008 0.1 45'
LT3 31.5 4700 6300 16、18、19 16、18、19 42 30 42 38 95 35 2.2 0.0023 0.1 45'
LT3 31.5 4700 6300 20 20、22 52 38 52 38 95 35 2.2 0.0023 0.1 45'
LT4 63 4200 5700 20、22、24 20、22、24 52 38 52 40 106 35 2.84 0.0037 0.1 45'
LT4 63 4200 5700 — 25、28 62 44 62 40 106 35 2.84 0.0037 0.1 45'
LT5 125 3600 4600 25、28 25、28 62 44 62 50 130 45 6.05 0.012 0.15 45'
LT5 125 3600 4600 30、32 30、32、35 82 60 82 50 130 45 6.05 0.012 0.15 45'
LT6 250 3300 3800 32、35、38 32、35、38 82 60 82 55 160 45 9.75 0.028 0.15 30'
LT6 250 3300 3800 40 40、42 112 84 112 55 160 45 9.75 0.028 0.15 30'
LT7 500 2800 3600 40、42、45 40、42、45、48 112 84 112 65 190 45 14.01 0.055 0.15 30'
LT8 710 2400 3000 45、48、50、55 45、48、50、55 112 84 112 70 224 65 23.12 0.34 0.2 30'
LT8 710 2400 3000 — 56 112 84 112 70 224 65 23.12 0.34 0.2 30'
LT8 710 2400 3000 — 60、63 142 107 142 70 224 65 23.12 0.34 0.2 30'
LT9 1000 2100 2850 50、55、56 50、55、56 112 84 112 80 250 65 30.69 0.213 0.2 30'
LT9 1000 2100 2850 60、63 60、63 142 107 142 80 250 65 30.69 0.213 0.2 30'
LT9 1000 2100 2850 — 65、70、71 142 107 142 80 250 65 30.69 0.213 0.2 30'
LT10 2000 1700 2300 63、65、70、71、75 63、65、70、71、75 142 107 142 100 315 80 61.4 0.66 0.2 30'
LT10 2000 1700 2300 80、85 80、85、90、95 172 132 172 100 315 80 61.4 0.66 0.2 30'
LT11 4000 1350 1800 80、85、90、96 80、85、90、96 172 132 172 115 400 100 120.7 2.122 0.25 15'
LT11 4000 1350 1800 100、110 100、110 212 167 212 115 400 100 120.7 2.122 0.25 15'
LT12 8000 1100 1450 100、110、120、125 100、110、120、125 212 167 212 135 475 130 210.34 5.39 0.25 15'
LT12 8000 1100 1450 - 130 252 202 252 135 475 130 210.34 5.39 0.25 15'
LT13 16000 800 1150 120、125、 120、125、 212 167 212 160 600 180 419.36 17.58 0.3 15'
LT13 16000 800 1150 130、140、150 130、140、150 252 202 252 160 600 180 419.36 17.58 0.3 15'
LT13 16000 800 1150 160 160、170 302 242 302 160 600 180 419.36 17.58 0.3 15'

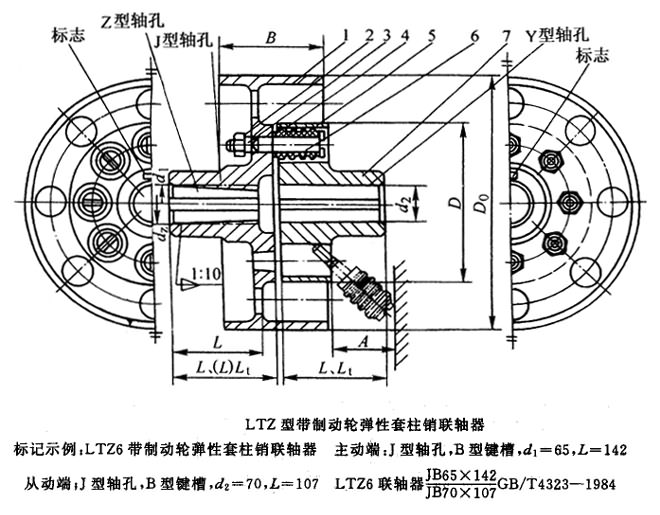

LTZ型带制动轮弹性套柱销联轴器(摘自GB/T 4323-2002)

注：1.优先选用L推荐 轴孔长度。
2.重量、转动惯量按材料为钢、最大轴孔、L推荐计算的近似值。
3.联轴器的轴孔和联接型式应符合表“圆柱形轴孔和键槽尺寸”和“圆锥形轴孔和键槽尺寸”，轴孔与轴配合见“联轴器圆柱形轴孔与轴伸的配合”和“圆锥形轴孔配合及轴向尺寸偏差”。
4.联轴器短时过载不得超过公称转矩的二倍。
5.b、b1──半联轴器凸缘宽度；S──两半联轴器端面间隙。
6.联轴器的许用安装补偿量
型号 | 径向Δy/mm | 角向Δa
LTZ1～3 | 0.15 | LTZ1 45'
LTZ4～6 | 0.2 | 30'
LTZ7～8 | 0.25 | 15'
LTZ9 | 0.3 | 15'
许用运转补偿量为上值的一倍。

型号 公称转矩Tn/(N·m) 许用转速np/(r/min) 轴孔直径d1、d2、dz/mm 轴孔长度 D0/mm D/mm B/mm b/mm b1/mm S/mm A≥ 重量/kg 转动惯量J/(kg·m^2)
Y型 J,J1,Z型 L/mm推荐
L/mm L/mm L1/mm
LTZ1 125 3800 25、38 62 44 62 50 200 130 85 38 42 5 45 12.507 0.04097
LTZ1 125 3800 30,32,35 82 60 82 50 200 130 85 38 42 5 45 12.507 0.04097
LTZ2 250 3000 32、35、38 82 60 82 55 250 160 105 38 62 5 45 19.8803 0.1037
LTZ2 250 3000 40,42 112 84 112 55 250 160 105 38 62 5 45 19.8803 0.1037
LTZ3 500 2400 40,42,45,48 112 84 112 65 315 190 132 38 89 5 45 32.927 0.24964
LTZ4 710 2400 45,48,50,55,56 112 84 112 70 315 224 132 48 78 6 65 41.272 0.34064
LTZ4 710 2400 60,63 142 107 142 70 315 224 132 48 78 6 65 41.272 0.34064
LTZ5 1000 2400 50,55,56 112 84 112 80 315 250 168 48 78 6 65 53.162 0.40219
LTZ5 1000 2400 60,63,65,70 142 107 142 80 315 250 168 48 78 6 65 53.162 0.40219
LTZ6 2000 1900 63,65,70,71,75 142 107 142 100 400 315 168 58 102 8 80 88.029 1.26898
LTZ6 2000 1900 80,85,90,95 172 132 172 100 400 315 168 58 102 8 80 88.029 1.26898
LTZ7 4000 1500 80,85,90,95 172 132 172 115 500 400 210 73 127 10 100 179.46 4.23087
LTZ7 4000 1500 100,110 212 167 212 115 500 400 210 73 127 10 100 179.46 4.23087
LTZ8 8000 1200 100,110,120,125 212 167 212 135 630 475 265 90 163 12 130 338.71 12.2353
LTZ8 8000 1200 130 252 202 252 135 630 475 265 90 163 12 130 338.71 12.2353
LTZ9 16000 1000 120,125 212 167 212 160 710 600 298 110 174 14 180 576.69 29.7103
LTZ9 16000 1000 130,140,150 252 202 252 160 710 600 298 110 174 14 180 576.69 29.7103
LTZ9 16000 1000 160,170 302 242 302 160 710 600 298 110 174 14 180 576.69 29.7103
