锁紧簧的尺寸系列(摘自JB/T 1091-1991)

真空密封用橡胶密封圈分页导航

本页导航 广告链接

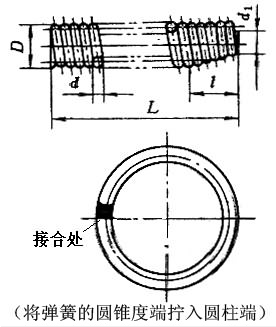

锁紧簧的尺寸系列(摘自JB/T 1091-1991)

注：1. 弹簧的材料及热处理条件等应符合YB248的规定。
2. 本表的单位是mm。

名义直径	螺旋圈数	展开长度	自由长度L	锥部长度l	弹簧外径D	锥部外径d1	钢丝直径d
6	89	475	27	2.5	2	1	0.3
8	112	596	34	2.5	2	1	0.3
10	142	756	43	2.5	2	1	0.4
12	121	606	49	3	2	1	0.4
14	136	682	55	3	2	1	0.4
15	145	725	58	3	2	1	0.4
16	151	758	61	3	2	1	0.4
18	166	833	67	3	2	1	0.4
20	184	920	74	3	2	1	0.4
22	199	998	80	3	2	1	0.4
25	221	1110	89	3	2	1	0.4
28	244	1220	98	3	2	1	0.4
30	261	1311	105	3	2	1	0.5
32	221	1302	111	4	2.5	1.2	0.5
35	239	1495	120	4	2.5	1.2	0.5
40	271	1696	136	4	2.5	1.2	0.5
45	303	1897	152	4	2.5	1.2	0.5
50	335	2098	168	4	2.5	1.2	0.5
55	365	2286	183	4	2.5	1.2	0.5
60	397	2487	199	4	2.5	1.2	0.5
65	429	2688	215	4	2.5	1.2	0.5
70	459	2877	230	4	2.5	1.2	0.5
75	491	3078	246	4	2.5	1.2	0.5
80	373	2940	262	5	3.2	1.6	0.7
85	395	3080	277	5	3.2	1.6	0.7
90	418	3235	293	5	3.2	1.6	0.7
100	468	3630	328	5	3.2	1.6	0.7
110	400	2830	360	8	3.2	2	0.9
120	433	3160	390	8	3.2	2	0.9
130	469	3380	422	8	3.2	2	0.9
140	503	3660	453	8	3.2	2	0.9
150	537	3870	484	8	3.2	2	0.9
160	573	4130	516	8	3.2	2	0.9
180	644	4640	580	8	3.2	2	0.9
200	713	5150	642	8	3.2	2	0.9
