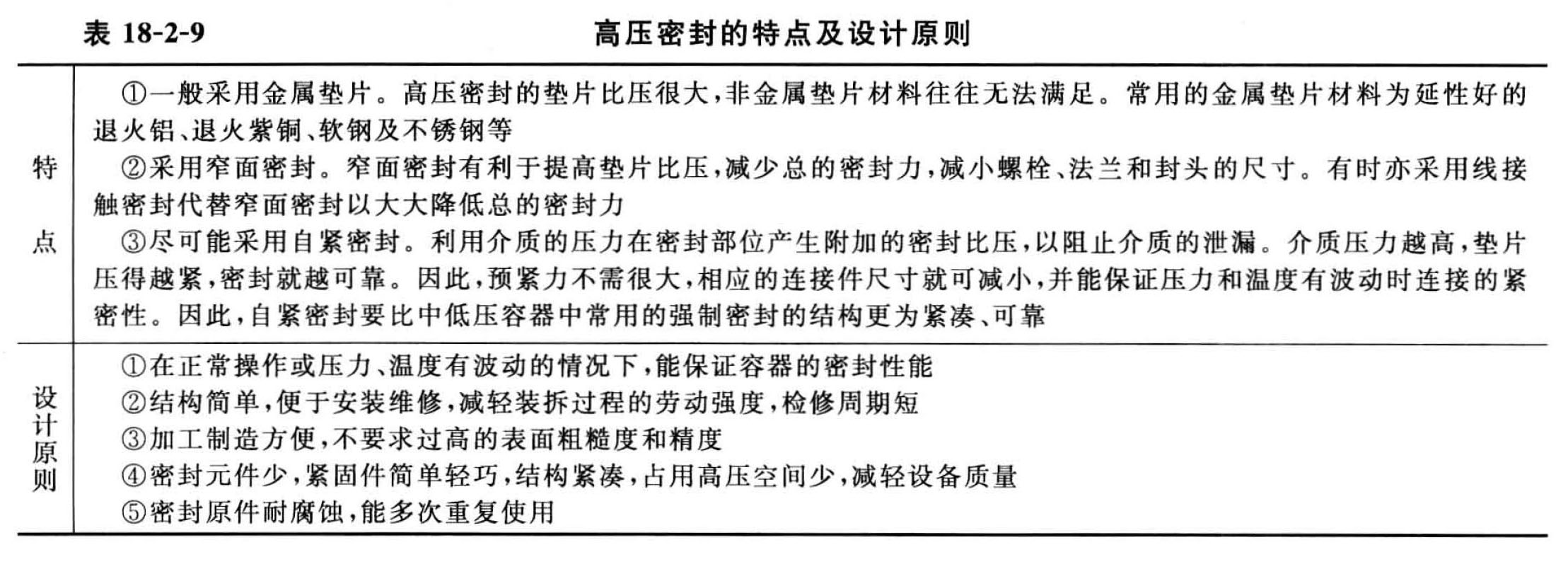

高压设备的密封结构
| 名称 | 结构与密封件简图 | 使用条件 | 特点及应用 |
|---|---|---|---|
| 双锥密封 |
|
t≤400℃ 3.5MPa＜P＜6.4MPa 400mm＜D＜2000mm |
主螺栓预紧力较小，结构简单，加工精度要求不高，在温度、压力有波动的场合密封可靠，适用于超高压容器 |
| 八角垫密封和椭圆垫密封 |
|
t≤350℃ P=7～70MPa D≤300mm |
结构简单，密封性好，常用于高压管道，如加氢反应器上 |
| 平垫密封 |
|
t≤200℃ P＜20MPa D≤1000mm 20MPa＜P＜30MPa D≤800mm 30MPa≤P≤35MPa D≤600mm |
结构简单，加工方便，使用成熟，在直径小，压力不太高时，密封可靠，但在压力高时，结构笨重，装拆不便 适用于温度不高，压力及温度波动不大的中、小型高压设备 |
| C形环密封 |
|
t≤200℃ P≤35MPa |
螺栓预紧力较小，可用于无主螺栓联接的快开装置和温度、压力有波动的场合。结构简单，制造方便，密封性能良好 常用于小化肥的高压容器 |
| 伍德式密封 |
|
t≤350℃ P＞30MPa D=600～800mm |
温度、压力有波动时密封性能良好，且有自紧作用。开启速度快，但加工精度要求高，组装要求高 该结构是高压加氢装置上常见的一种高压自紧式密封 |
| 卡扎里密封 |
|
t≤350℃ P≥30MPa D1≥1000mm |
紧固件采用螺纹长套筒，装拆方便，安装时所需预应力较小 |
| 三角垫密封 |
|
t≤350℃ P＞10MPa D＜100mm 20MPa＜P＜35MPa D＞1000mm |
结构紧凑，预紧力小，开启方便，密封性能好，但加工精度要求高 适用于温度和压力波动的高压容器 |
| 空心金属O形密封环 |
|
t≤350 P≥20MPa D=500～100mm |
耐高温、耐腐蚀、气密性好，特别适用于高温、高压、高真空密封，适于小直径、大直径的密封 |
