增速回路
| 类别 | 回路 | 特点 |
|---|---|---|
| 差动缸增速回路 |
|

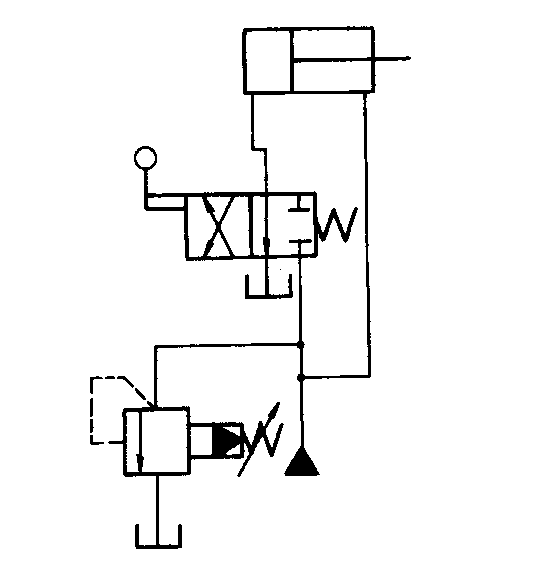

液压缸由有杆腔和无杆腔构成。两腔受压面积不等，其面积比值即为速度变化的倍数。图示当换向阀换到左位时，液压缸呈差动连接，泵输出的油液和液压缸返回的油液合流进入液压缸无杆腔，活塞实现快速运动。该回路在设计应用时，一定要考虑有杆腔反力作用 |
| 增速缸增速回路 |
|

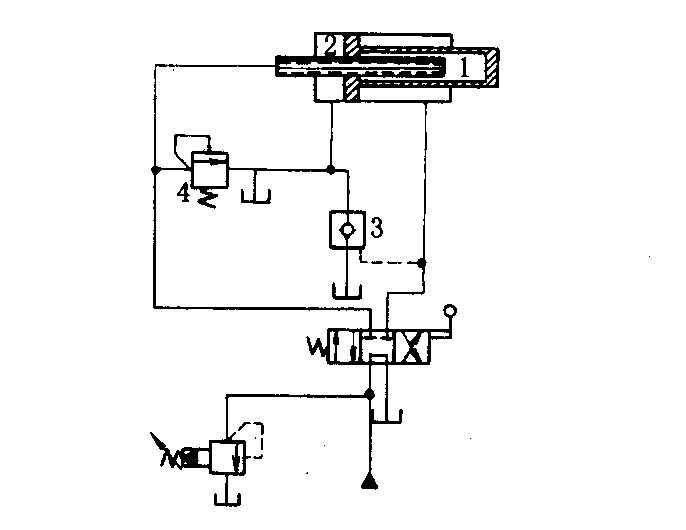

采用增速活塞的结构实现增速。活塞快速右行时，泵只供给快速活塞小腔1所需的油液，大腔2所需的油液通过液动单向阀3从油箱中吸取；当外载荷增加时，系统压力升高，使顺序阀4打开，阀3关闭，压力油进大腔2，活塞慢速移动。回程时，压力油打开阀3，腔2油排回油箱，活塞快速回程 |
| 辅助缸增速回路 |
|

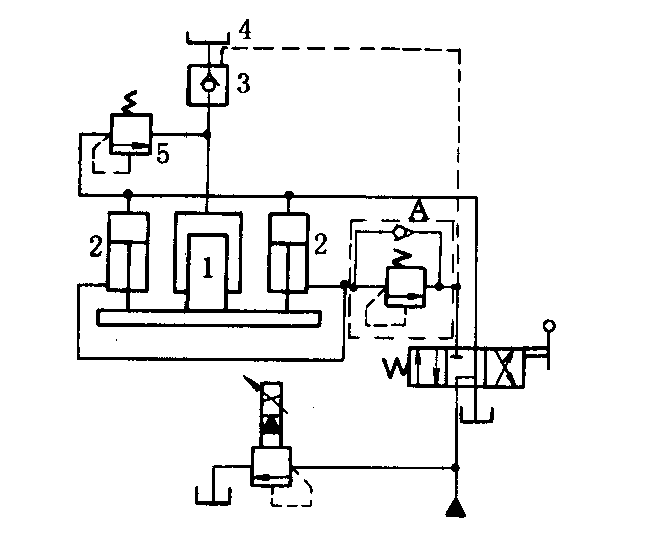

用辅助缸增速回路，多用于大中型液压机中，为了减少泵的容量，设置成对的辅助缸。在主缸活塞快速下降时，泵只向辅助缸2供油，主缸通过阀3从充油箱中补油，直到压板接触工件后，油压上升，顺序阀5被打开，压力油进入主缸，转为慢速下行。回程时压力油进入辅助缸下腔，主缸上腔油通过阀3回充油箱。平衡阀A防止自重下滑 |
| 蓄能器增速回路 |
|

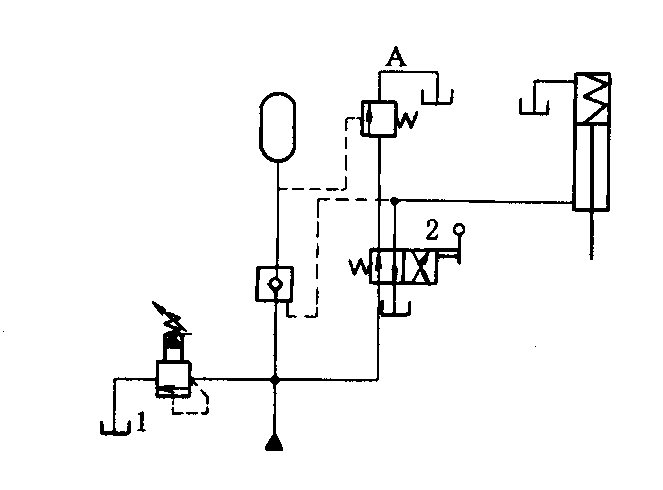

液压泵通过单向阀向蓄能器充液直至压力升高到A调定压力后，泵通过A卸荷。四通阀处2位时，单向阀打开，泵和蓄能器同时向液压缸下侧供油，推动活塞上升 |
|

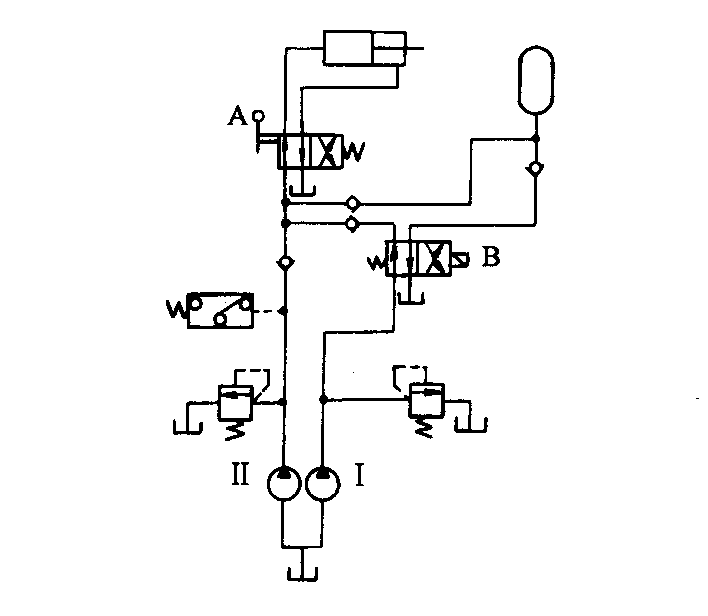

图示位置时泵I(低压泵)、泵Ⅱ(高压泵)和蓄能器同时向液压缸供油，此时为快速行程；B阀切至右位，泵Ⅱ向液压缸供油，泵I向蓄能器充液，此时为慢速加压行程；加压结束，A阀至右位、B阀至左位，泵I、Ⅱ与蓄能器同时向液压缸供油，活塞快速退回，退到终点，压力升高，压力继电器动作，阀B通电，泵I向蓄能器充液，泵Ⅱ油液从溢流阀回油箱 | |
| 自动补油增速回路 |
|

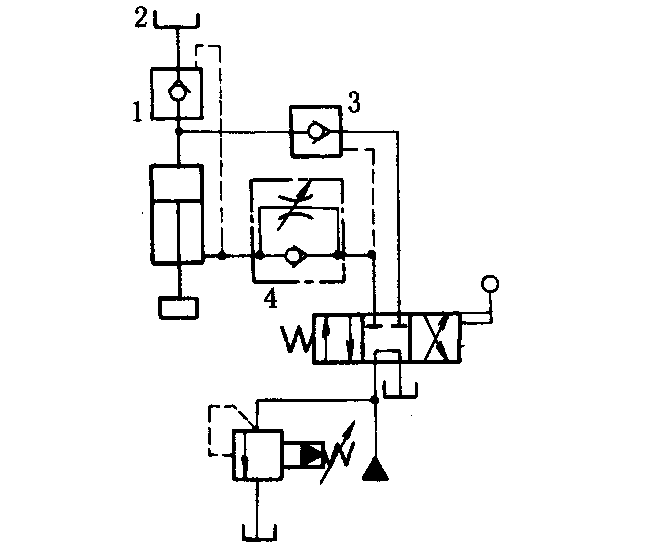

本回路常用于运动部件较大的液压机中。换向阀处右位，活塞下行，由于自重快速下降(下降速度由阀4控制)，上腔需油如超过泵供油量。阀1打开，自动补油。当运动部件接触工件时，载荷增加，阀1被关闭，缸上腔只有泵供油，此时为低速行程。回程时，换向阀处左位，压力油进入液压缸下腔，同时打开阀1、3，液压缸上腔油回充油箱2 |
