过滤器在系统中的安装与应用
注：由于过滤器只能单方向使用，所以不要安装在液流方向经常改变的油路上。如需这样设置时，应适当加设过滤器和单向阀。
| 安装方式 | 简图 | 应用与要求 |
|---|---|---|
| 装在液压泵吸油管路上 |
|
保护液压泵。要求通油能力大(为油泵流量的两倍以上)，阻力小(不超过0.01～0.02MPa)。一般多用粗过滤器(网式或线隙式) |

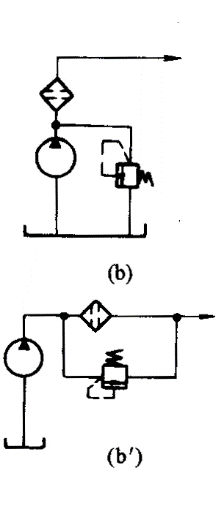

| 装在供油管路上 |
|
保护除液压泵以外的其他液压元件。要求滤芯及壳体耐高压，装在溢流阀之后(b图)或与安全阀并联(b’图)，安全阀的开启压力应略低于过滤器的最大允许压力差；有时装堵塞指示器。过滤器允许有较大压力降(不超过0.35MPa) |

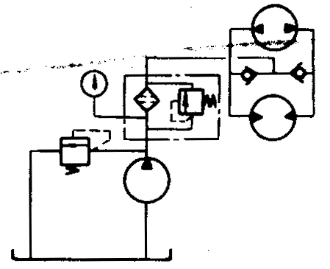

| 装在辅助泵的输油路上 |
|
一些闭式液压系统的辅助油路，辅助液压泵工作压力低，一般只有0.5～0.6MPa。将精过滤器装在辅助泵的输油管路上，保证杂质不进入主油路的液压元件 |
| 装在回油路上 |
|
保证回油箱的油液是清洁的，可用作低压过滤器 |
| 单独过滤 |
|
连续滤除油液中的杂质，对滤除油中全部杂质有利，需增加一台液压泵，用于大型液压系统 |

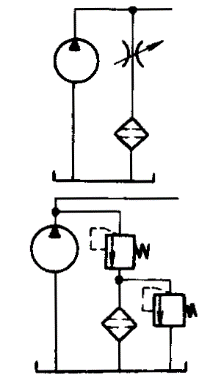

| 装在支流管路上 |
|
减少过滤器上通过的流量(只占泵流量的20％～30％左右)，属于局部过滤，方法有多种，应用于开式回路中泵的流量较大的情况，在重要液压元件如伺服阀等之前要装辅助的精过滤器 |
