普通螺纹

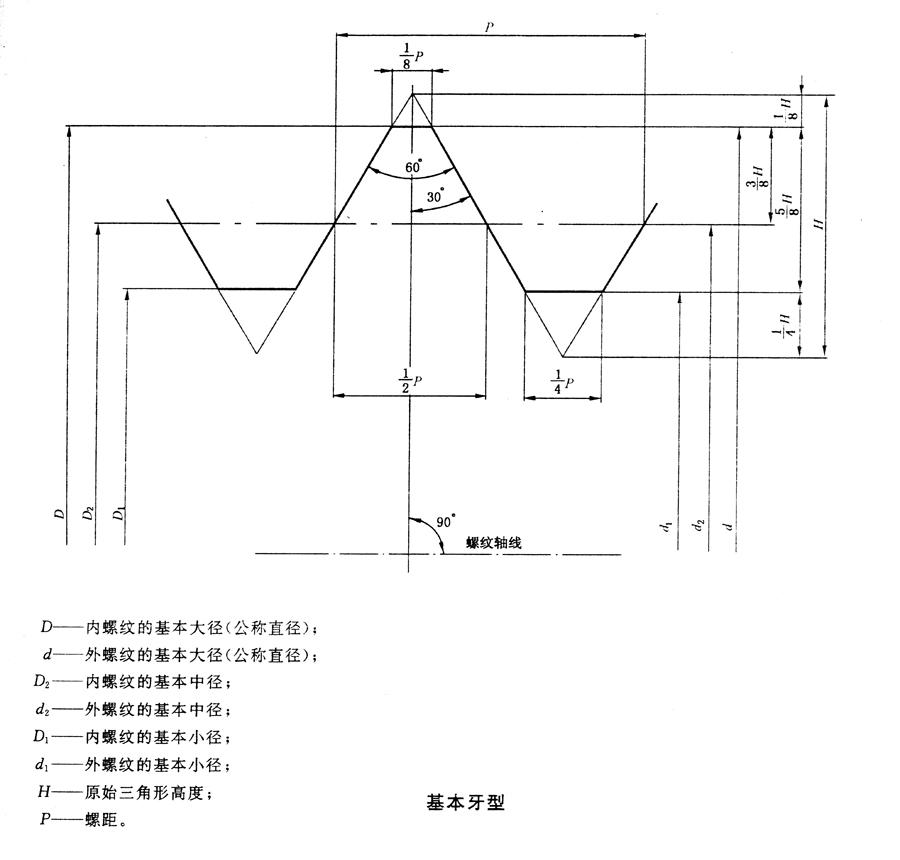

基本牙型(摘自GB/T 192-2003)

注：本表的单位是mm。

螺距P H 5/8H 3/8H 1/4H 1/8H
0.2 0.173205 0.108253 0.064952 0.043301 0.021651
0.25 0.216506 0.135316 0.081190 0.054127 0.027063
0.3 0.259808 0.16238 0.097428 0.064952 0.032476
0.35 0.303109 0.189443 0.113666 0.075777 0.037889
0.4 0.346410 0.216506 0.129904 0.086603 0.043301
0.45 0.389711 0.243570 0.146142 0.097428 0.048714
0.5 0.433013 0.270633 0.162380 0.108253 0.054127
0.6 0.519615 0.324760 0.194856 0.129904 0.064952
0.7 0.606218 0.378886 0.227332 0.151554 0.075777
0.75 0.649519 0.405949 0.243570 0.162380 0.08119
0.8 0.692820 0.433013 0.259808 0.173205 0.086603
1 0.866025 0.541266 0.324760 0.216506 0.108253
1.25 1.082532 0.676582 0.405949 0.270633 0.135316
1.5 1.299038 0.811899 0.487139 0.324760 0.162380
1.75 1.515544 0.947215 0.568329 0.378886 0.189443
2 1.732051 1.082532 0.649519 0.433013 0.216506
2.5 2.165063 1.353165 0.811899 0.541266 0.270633
3 2.598076 1.623798 0.974279 0.649519 0.324760
3.5 3.031089 1.894431 1.136658 0.757772 0.378886
4 3.464102 2.165063 1.299038 0.866025 0.433013
4.5 3.897114 2.435696 1.461418 0.974279 0.487139
5 4.330127 2.706329 1.623798 1.082532 0.541266
5.5 4.763140 2.976962 1.786177 1.190785 0.595392
6 5.196152 3.247595 1.948557 1.299038 0.649519
8 6.928203 4.330127 2.598076 1.732051 0.866025

直径与螺距系列(摘自GB/T 193-2003)

直径与螺距标准组合系列

注: 1.本表的单位是mm。
2.应选择与直径处于同一行内的螺距。
3.优先选用第一系列直径，其次选择第二系列直径，最后选择第三系列直径。
4.尽可能地避免选用括号内的螺距。
①仅用于发动机的火花塞。
②仅用于轴承的锁紧螺母。

公称直径D、d 螺距P
第1系列 第2系列 第3系列 粗牙 细牙
1 - - 0.25 0.2
- 1.1 - 0.25 0.2
1.2 - - 0.25 0.2
- 1.4 - 0.3 0.2
1.6 - - 0.35 0.2
- 1.8 - 0.35 0.2
2 - - 0.4 0.25
- 2.2 - 0.45 0.25
2.5 - - 0.45 0.35
3 - - 0.5 0.35
- 3.5 - 0.6 0.35
4 - - 0.7 0.5
- 4.5 - 0.75 0.5
5 - - 0.8 0.5
- - 5.5 - 0.5
6 - - 1 0.75
- 7 - 1 0.75
8 - - 1.25 1,0.75
- - 9 1.25 1,0.75
10 - - 1.5 1.25,1,0.75
- - 11 1.5 1.5,1,0.75
12 - - 1.75 1.25,1
- 14 - 2 1.5,1.25①,1
- - 15 - 1.5,1
16 - - 2 1.5,1
- - 17 - 1.5,1
- 18 - 2.5 2,1.5,1
20 - - 2.5 2,1.5,1
- 22 - 2.5 2,1.5,1
24 - - 3 2,1.5,1
- - 25 - 2,1.5,1
- - 26 - 1.5
- 27 - 3 2,1.5,1
- - 28 - 2,1.5,1
30 - - 3.5 (3),2,1.5,1
- - 32 - 2,15
- 33 - 3.5 (3),2,1.5,1
- - 35② - 1.5
36 - - 4 3,2,1.5
- - 38 - 1.5
- 39 - 4 3,2,1.5
- - 40 - 3,2,1.5
42 - - 4.5 4,3,2,1.5
- 45 - 4.5 4,3,2,1.5
48 - - 5 4,3,2,1.5
- - 50 - 3,2,1.5
- 52 - 5 4,3,2,1.5
- - 55 - 4,3,2,1.5
56 - - 5.5 4,3,2,1.5
- - 58 - 4,3,2,1.5
- 60 - 5.5 4,3,2,1.5
- - 62 - 4,3,2,1.5
64 - - 6 4,3,2,1.5
- - 65 - 4,3,2,1.5
- 68 - 6 4,3,2,1.5
- - 70 - 6,4,3,2,1.5
72 - - - 6,4,3,2,1.5
- - 75 - 4,3,2,1.5
- 76 - - 6,4,3,2,1.5
- - 78 - 2
80 - - - 6,4,3,2,1.5
- - 82 - 2
- 85 - - 6,4,3,2
90 - - - 6,4,3,2
- 95 - - 6,4,3,2
100 - - - 6,4,3,2
- 105 - - 6,4,3,2
110 - - - 6,4,3,2
- 115 - - 6,4,3,2
- 120 - - 6,4,3,2
125 - - - 8,6,4,3,2
- 130 - - 8,6,4,3,2
- - 135 - 6,4,3,2
140 - - - 8,6,4,3,2
- - 145 - 6,4,3,2
- 150 - - 8,6,4,3,2
- - 155 - 6,4,3
160 - - - 8,6,4,3
- - 165 - 6,4,3
- 170 - - 8,6,4,3
- - 175 - 6,4,3
180 - - - 8,6,4,3
- - 185 - 6,4,3
- 190 - - 8,6,4,3
- - 195 - 6,4,3
200 - - - 8,6,4,3
- - 205 - 6,4,3
- 210 - - 8,6,4,3
- - 215 - 6,4,3
220 - - - 8,6,4,3
- - 225 - 6,4,3
- - 230 - 8,6,4,3
- - 235 - 6,4,3
- 240 235 - 8,6,4,3
- - 245 - 6,4,3
250 - - - 8,6,4,3
- - 255 - 6,4
- 260 - - 8,6,4
- - 265 - 6,4
- - 270 - 8,6,4
- - 275 - 6,4
280 - - - 8,6,4
- - 285 - 6,4
- - 290 - 8,6,4
- - 295 - 6,4
- 300 - - 8,6,4
公称直径D、d 螺距P
第1系列 第2系列 第3系列 粗牙 细牙
1 - - 0.25 0.2
- 1.1 - 0.25 0.2
1.2 - - 0.25 0.2
- 1.4 - 0.3 0.2
1.6 - - 0.35 0.2
- 1.8 - 0.35 0.2
2 - - 0.4 0.25
- 2.2 - 0.45 0.25
2.5 - - 0.45 0.35
3 - - 0.5 0.35
- 3.5 - 0.6 0.35
4 - - 0.7 0.5
- 4.5 - 0.75 0.5
5 - - 0.8 0.5
- - 5.5 - 0.5
6 - - 1 0.75
- 7 - 1 0.75
8 - - 1.25 1,0.75
- - 9 1.25 1,0.75
10 - - 1.5 1.25,1,0.75
- - 11 1.5 1.5,1,0.75
12 - - 1.75 1.25,1
- 14 - 2 1.5,1.25①,1
- - 15 - 1.5,1
16 - - 2 1.5,1
- - 17 - 1.5,1
- 18 - 2.5 2,1.5,1
20 - - 2.5 2,1.5,1
- 22 - 2.5 2,1.5,1
24 - - 3 2,1.5,1
- - 25 - 2,1.5,1
- - 26 - 1.5
- 27 - 3 2,1.5,1
- - 28 - 2,1.5,1
30 - - 3.5 (3),2,1.5,1
- - 32 - 2,15
- 33 - 3.5 (3),2,1.5,1
- - 35② - 1.5
36 - - 4 3,2,1.5
- - 38 - 1.5
- 39 - 4 3,2,1.5
- - 40 - 3,2,1.5
42 - - 4.5 4,3,2,1.5
- 45 - 4.5 4,3,2,1.5
48 - - 5 4,3,2,1.5
- - 50 - 3,2,1.5
- 52 - 5 4,3,2,1.5
- - 55 - 4,3,2,1.5
56 - - 5.5 4,3,2,1.5
- - 58 - 4,3,2,1.5
- 60 - 5.5 4,3,2,1.5
- - 62 - 4,3,2,1.5
64 - - 6 4,3,2,1.5
- - 65 - 4,3,2,1.5
- 68 - 6 4,3,2,1.5
- - 70 - 6,4,3,2,1.5
72 - - - 6,4,3,2,1.5
- - 75 - 4,3,2,1.5
- 76 - - 6,4,3,2,1.5
- - 78 - 2
80 - - - 6,4,3,2,1.5
- - 82 - 2
- 85 - - 6,4,3,2
90 - - - 6,4,3,2
- 95 - - 6,4,3,2
100 - - - 6,4,3,2
- 105 - - 6,4,3,2
110 - - - 6,4,3,2
- 115 - - 6,4,3,2
- 120 - - 6,4,3,2
125 - - - 8,6,4,3,2
- 130 - - 8,6,4,3,2
- - 135 - 6,4,3,2
140 - - - 8,6,4,3,2
- - 145 - 6,4,3,2
- 150 - - 8,6,4,3,2
- - 155 - 6,4,3
160 - - - 8,6,4,3
- - 165 - 6,4,3
- 170 - - 8,6,4,3
- - 175 - 6,4,3
180 - - - 8,6,4,3
- - 185 - 6,4,3
- 190 - - 8,6,4,3
- - 195 - 6,4,3
200 - - - 8,6,4,3
- - 205 - 6,4,3
- 210 - - 8,6,4,3
- - 215 - 6,4,3
220 - - - 8,6,4,3
- - 225 - 6,4,3
- - 230 - 8,6,4,3
- - 235 - 6,4,3
- 240 235 - 8,6,4,3
- - 245 - 6,4,3
250 - - - 8,6,4,3
- - 255 - 6,4
- 260 - - 8,6,4
- - 265 - 6,4
- - 270 - 8,6,4
- - 275 - 6,4
280 - - - 8,6,4
- - 285 - 6,4
- - 290 - 8,6,4
- - 295 - 6,4
- 300 - - 8,6,4

最大公称直径

螺距/mm 最大公称直径/mm
0.5 22
0.75 33
1 80
1.5 150
2 200
3 300

优选系列(摘自GB/T 9144-2003)

公称直径D、d/mm 螺距P/mm
第1选择 第2选择 粗牙 细牙
1 - 0.25 -
1.2 - 0.25 -
- 1.4 0.3 -
1.6 - 0.35 -
- 1.8 0.35 -
2 - 0.4 -
2.5 - 0.45 -
3 - 0.5 -
- 3.5 0.6 -
4 - 0.7 -
5 - 0.8 -
6 - 1 -
- 7 1 -
8 - 1.25 1
10 - 1.5 1.25
12 - 1.75 1.5
- 14 2 1.5
16 - 2 1.5
- 18 2.5 2
20 - 2.5 2
- 22 2.5 2
24 - 3 2
- 27 3 2
30 - 3.5 2
- 33 3.5 2
36 - 4 3
- 39 4 3
42 - 4.5 3
- 45 4.5 3
48 - 5 3
- 52 5 4
56 - 5.5 4
- 60 5.5 4
64 - 6 4

管路系列(摘自GB/T 1414-2003)

公称直径D、d/mm 螺距P/mm
第1选择 第2选择
8 - 1.25、1
10 - 1.25、1
12 - 1
- 14 2、1.5
16 - 1.5、1
- 18 2、1.5
20 - 1.5
- 22 1.5
24 - 2
- 27 2
30 - 2、1.5
- 33 2
36 - 1.5
- 39 3
42 - 3、2
48 - 3、2
- 52 1.5
- 60 3、2
64 - 1.5
72 - 3
- 76 3
80 - 1.5
- 85 2
90 - 4
100 - 3
- 115 4
125 - 2
140 - 3
- 150 2
160 - 2
- 170 4

公差(摘自GB/T 197-2003)

极限偏差(摘自GB/T 2516-2003)

注：1. ES和es分别为内、外螺纹的上偏差代号：EI和ei分别为内、外螺纹的下偏差代号。
2. 本表中偏差的单位是μm。
①8mm螺距仅适用于基本大径大于和等于125mm的螺纹。

基本大径/mm 螺距/mm 内螺纹 外螺纹
＞ ≤ 公差带 中径 中径 小径 小径 公差带 中径 大径 小径
ES EI ES EI es ei es ei 算应力偏差
0.99 1.4 0.2 — — — — — 3h4h 0 -24 0 -36 -29
0.99 1.4 0.2 4H +40 0 +38 0 4h 0 -30 0 -36 -29
0.99 1.4 0.2 5G — — — — 5g6g -17 -55 -17 -73 -46
0.99 1.4 0.2 5H — — — — 5h4h 0 -38 0 -36 -29
0.99 1.4 0.2 — — — — — 5h6h 0 -38 0 -56 -29
0.99 1.4 0.2 — — — — — 6e — — — — —
0.99 1.4 0.2 — — — — — 6f — — — — —
0.99 1.4 0.2 6G — — — — 6g -17 -65 -17 -73 -46
0.99 1.4 0.2 6H — — — — 6h 0 -48 0 -56 -29
0.99 1.4 0.2 — — — — — 7e6e — — — — —
0.99 1.4 0.2 7G — — — — 7g6g — — — — —
0.99 1.4 0.2 7H — — — — 7h6h — — — — —
0.99 1.4 0.2 8G — — — — 8g — — — — —
0.99 1.4 0.2 8H — — — — 9g8g — — — — —
0.99 1.4 0.25 — — — — — 3h4h 0 -26 0 -42 -36
0.99 1.4 0.25 4H +45 0 +45 0 4h 0 -34 0 -42 -36
0.99 1.4 0.25 5G +74 +18 +74 +18 5g6g -18 -60 -18 -85 -54
0.99 1.4 0.25 5H +56 0 +56 0 5h4h 0 -42 0 -42 -36
0.99 1.4 0.25 — — — — — 5h6h 0 -42 0 -67 -36
0.99 1.4 0.25 — — — — — 6e — — — — —
0.99 1.4 0.25 — — — — — 6f — — — — —
0.99 1.4 0.25 6G — — — — 6g -18 -71 -18 -85 -54
0.99 1.4 0.25 6H — — — — 6h 0 -53 — -67 -36
0.99 1.4 0.25 — — — — — 7e6e — — — — —
0.99 1.4 0.25 7G — — — — 7g6g — — — — —
0.99 1.4 0.25 7H — — — — 7h6h — — — — —
0.99 1.4 0.25 8G — — — — 8g — — — — —
0.99 1.4 0.25 8H — — — — 9g8g — — — — —
0.99 1.4 0.3 — — — — — 3h4h 0 -28 0 -48 -43
0.99 1.4 0.3 4H +48 0 +53 0 4h 0 -36 0 -48 -43
0.99 1.4 0.3 5G +78 +18 +85 +18 5g6g -18 -63 -18 -93 -61
0.99 1.4 0.3 5H +60 0 +67 0 5h4h 0 -45 0 -48 -43
0.99 1.4 0.3 — — — — — 5h6h 0 -45 0 -75 -43
0.99 1.4 0.3 — — — — — 6e — — — — —
0.99 1.4 0.3 — — — — — 6f — — — — —
0.99 1.4 0.3 6G +93 +18 +103 +18 6g -18 -74 -18 -93 -61
0.99 1.4 0.3 6H +75 0 +85 0 6h 0 -56 0 -75 -43
0.99 1.4 0.3 — — — — — 7e6e — — — — —
0.99 1.4 0.3 7G — — — — 7g6g — — — — —
0.99 1.4 0.3 7H — — — — 7h6h — — — — —
0.99 1.4 0.3 8G — — — — 8g — — — — —
0.99 1.4 0.3 8H — — — — 9g8g — — — — —
1.4 2.8 0.2 — — — — — 3h4h 0 -25 0 -36 -29
1.4 2.8 0.2 4H +42 0 +38 0 4h 0 -32 0 -36 -29
1.4 2.8 0.2 5G — — — — 5g6g -17 -57 -17 -73 -46
1.4 2.8 0.2 5H — — — — 5h4h 0 -40 0 -36 -29
1.4 2.8 0.2 — — — — — 5h6h 0 -40 0 -56 -29
1.4 2.8 0.2 — — — — — 6e — — — — —
1.4 2.8 0.2 — — — — — 6f -32 -82 -32 -88 -61
1.4 2.8 0.2 6G — — — — 6g -17 -67 -17 -73 -46
1.4 2.8 0.2 6H — — — — 6h 0 -50 0 -56 -29
1.4 2.8 0.2 — — — — — 7e6e — — — — —
1.4 2.8 0.2 7G — — — — 7g6g — — — — —
1.4 2.8 0.2 7H — — — — 7h6h — — — — —
1.4 2.8 0.2 8G — — — — 8g — — — — —
1.4 2.8 0.2 8H — — — — 9g8g — — — — —
1.4 2.8 0.25 — — — — — 3h4h 0 -28 0 -42 -36
1.4 2.8 0.25 4H +48 0 +45 0 4h 0 -36 0 -42 -36
1.4 2.8 0.25 5G +78 +18 +74 +18 5g6g -18 -63 -18 -85 -54
1.4 2.8 0.25 5H +60 0 +56 0 5h4h 0 -45 0 -42 -36
1.4 2.8 0.25 — — — — — 5h6h 0 -45 0 -67 -36
1.4 2.8 0.25 — — — — — 6e — — — — —
1.4 2.8 0.25 — — — — — 6f -33 -89 -33 -100 -69
1.4 2.8 0.25 6G — — — — 6g -18 -74 -18 -85 -54
1.4 2.8 0.25 6H — — — — 6h 0 -56 0 -67 -36
1.4 2.8 0.25 — — — — — 7e6e — — — — —
1.4 2.8 0.25 7G — — — — 7g6g — — — — —
1.4 2.8 0.25 7H — — — — 7h6h — — — — —
1.4 2.8 0.25 8G — — — — 8g — — — — —
1.4 2.8 0.25 8H — — — — 9g8g — — — — —
1.4 2.8 0.35 — — — — — 3h4h 0 -32 0 -53 -51
1.4 2.8 0.35 4H +53 0 +63 0 4h 0 -40 0 -53 -51
1.4 2.8 0.35 5G +86 +19 +99 +19 5g6g -19 -69 -19 -104 -70
1.4 2.8 0.35 5H +67 0 +80 0 5h4h 0 -50 0 -53 -51
1.4 2.8 0.35 — — — — — 5h6h 0 -50 0 -85 -51
1.4 2.8 0.35 — — — — — 6e — — — — —
1.4 2.8 0.35 — — — — — 6f -34 -97 -34 -119 -85
1.4 2.8 0.35 6G +104 +19 +119 +19 6g -19 -82 -19 -104 -70
1.4 2.8 0.35 6H +85 0 +100 0 6h 0 -63 0 -85 -51
1.4 2.8 0.35 — — — — — 7e6e — — — — —
1.4 2.8 0.35 7G — — — — 7g6g -19 -99 -19 -104 -70
1.4 2.8 0.35 7H — — — — 7h6h 0 -80 0 -85 -51
1.4 2.8 0.35 8G — — — — 8g — — — — —
1.4 2.8 0.35 8H — — — — 9g8g — — — — —
1.4 2.8 0.4 — — — — — 3h4h 0 -34 0 -60 -58
1.4 2.8 0.4 4H +56 0 +71 0 4h 0 -42 0 -60 -58
1.4 2.8 0.4 5G +90 +19 +109 +19 5g6g -19 -72 -19 -114 -77
1.4 2.8 0.4 5H +71 0 +90 0 5h4h 0 -53 0 -60 -58
1.4 2.8 0.4 — — — — — 5h6h 0 -53 0 -95 -58
1.4 2.8 0.4 — — — — — 6e — — — — —
1.4 2.8 0.4 — — — — — 6f -34 -101 -34 -129 -92
1.4 2.8 0.4 6G +109 +19 +131 +19 6g -19 -86 -19 -114 -77
1.4 2.8 0.4 6H +90 0 +112 0 6h 0 -67 0 -95 -58
1.4 2.8 0.4 — — — — — 7e6e — — — — —
1.4 2.8 0.4 7G — — — — 7g6g -19 -104 -19 -114 -77
1.4 2.8 0.4 7H — — — — 7h6h 0 -85 0 -95 -58
1.4 2.8 0.4 8G — — — — 8g — — — — —
1.4 2.8 0.4 8H — — — — 9g8g — — — — —
1.4 2.8 0.45 — — — — — 3h4h 0 -36 0 -63 -65
1.4 2.8 0.45 4H +60 0 +80 0 4h 0 -45 0 -63 -65
1.4 2.8 0.45 5G +95 +20 +120 +20 5g6g -20 -76 -20 -120 -85
1.4 2.8 0.45 5H +75 0 +100 0 5h4h 0 -56 0 -63 -65
1.4 2.8 0.45 — — — — — 5h6h 0 -56 0 -100 -65
1.4 2.8 0.45 — — — — — 6e — — — — —
1.4 2.8 0.45 — — — — — 6f -35 -106 -35 -135 -100
1.4 2.8 0.45 6G +115 +20 +145 +20 6g -20 -91 -20 -120 -85
1.4 2.8 0.45 6H +95 0 +125 0 6h 0 -71 0 -100 -65
1.4 2.8 0.45 — — — — — 7e6e — — — — —
1.4 2.8 0.45 7G — — — — 7g6g -20 -110 -20 -120 -85
1.4 2.8 0.45 7H — — — — 7h6h 0 -90 0 -100 -65
1.4 2.8 0.45 8G — — — — 8g — — — — —
1.4 2.8 0.45 8H — — — — 9g8g — — — — —
2.8 5.6 0.35 — — — — — 3h4h 0 -34 0 -53 -51
2.8 5.6 0.35 4H +56 0 +63 0 4h 0 -42 0 -53 -51
2.8 5.6 0.35 5G +90 +19 +99 +19 5g6g -19 -72 -19 -104 -70
2.8 5.6 0.35 5H +71 0 +80 0 5h4h 0 -53 0 -53 -51
2.8 5.6 0.35 — — — — — 5h6h 0 -53 0 -85 -51
2.8 5.6 0.35 — — — — — 6e — — — — —
2.8 5.6 0.35 — — — — — 6f -34 -101 -34 -119 -85
2.8 5.6 0.35 6G +109 +19 +119 +19 6g -19 -86 -19 -104 -70
2.8 5.6 0.35 6H +90 0 +100 0 6h 0 -67 0 -85 -51
2.8 5.6 0.35 — — — — — 7e6e — — — — —
2.8 5.6 0.35 7G — — — — 7g6g -19 -104 -19 -104 -70
2.8 5.6 0.35 7H — — — — 7h6h 0 -85 0 -85 -51
2.8 5.6 0.35 8G — — — — 8g — — — — —
2.8 5.6 0.35 8H — — — — 9g8g — — — — —
2.8 5.6 0.5 — — — — — 3h4h 0 -38 0 -67 -72
2.8 5.6 0.5 4H +63 0 +90 0 4h 0 -48 0 -67 -72
2.8 5.6 0.5 5G +100 +20 +132 +20 5g6g -20 -80 -20 -126 -92
2.8 5.6 0.5 5H +80 0 +112 0 5h4h 0 -60 0 -67 -72
2.8 5.6 0.5 — — — — — 5h6h 0 -60 0 -106 -72
2.8 5.6 0.5 — — — — — 6e -50 -125 -50 -156 -122
2.8 5.6 0.5 — — — — — 6f -36 -111 -36 -142 -108
2.8 5.6 0.5 6G +120 +20 +160 +20 6g -20 -95 -20 -126 -92
2.8 5.6 0.5 6H +100 0 +140 0 6h 0 -75 0 -106 -72
2.8 5.6 0.5 — — — — — 7e6e -50 -145 -50 -156 -122
2.8 5.6 0.5 7G +145 +20 +200 +20 7g6g -20 -115 -20 -126 -92
2.8 5.6 0.5 7H +125 0 +180 0 7h6h 0 -95 0 -106 -72
2.8 5.6 0.5 8G — — — — 8g — — — — —
2.8 5.6 0.5 8H — — — — 9g8g — — — — —
2.8 5.6 0.6 — — — — — 3h4h 0 -42 0 -80 -87
2.8 5.6 0.6 4H +71 0 +100 0 4h 0 -53 0 -80 -87
2.8 5.6 0.6 5G +111 +21 +146 +21 5g6g -21 -88 -21 -146 -108
2.8 5.6 0.6 5H +90 0 +125 0 5h4h 0 -67 0 -80 -87
2.8 5.6 0.6 — — — — — 5h6h 0 -67 0 -125 -87
2.8 5.6 0.6 — — — — — 6e -53 -138 -53 -178 -140
2.8 5.6 0.6 — — — — — 6f -36 -121 -36 -161 -123
2.8 5.6 0.6 6G +133 +21 +181 +21 6g -21 -106 -21 -146 -108
2.8 5.6 0.6 6H +112 0 +160 0 6h 0 -85 0 -125 -87
2.8 5.6 0.6 — — — — — 7e6e -53 -159 -53 -178 -140
2.8 5.6 0.6 7G +161 +21 +221 +21 7g6g -21 -127 -21 -146 -108
2.8 5.6 0.6 7H +140 0 +200 0 7h6h 0 -106 0 -125 -87
2.8 5.6 0.6 8G — — — — 8g — — — — —
2.8 5.6 0.6 8H — — — — 9g8g — — — — —
2.8 5.6 0.7 — — — — — 3h4h 0 -45 0 -90 -101
2.8 5.6 0.7 4H +75 0 +112 0 4h 0 -56 0 -90 -101
2.8 5.6 0.7 5G +117 +22 +162 +22 5g6g -22 -93 -22 -162 -123
2.8 5.6 0.7 5H +95 0 +140 0 5h4h 0 -71 0 -90 -101
2.8 5.6 0.7 — — — — — 5h6h 0 -71 0 -140 -101
2.8 5.6 0.7 — — — — — 6e -56 -146 -56 -196 -157
2.8 5.6 0.7 — — — — — 6f -38 -128 -38 -178 -139
2.8 5.6 0.7 6G +140 +22 +202 +22 6g -22 -112 -22 -162 -123
2.8 5.6 0.7 6H +118 0 +180 0 6h 0 -90 0 -140 -101
2.8 5.6 0.7 — — — — — 7e6e -56 -168 -56 -196 -157
2.8 5.6 0.7 7G +172 +22 +246 +22 7g6g -22 -134 -22 -162 -123
2.8 5.6 0.7 7H +150 0 +224 0 7h6h 0 -112 0 -140 -101
2.8 5.6 0.7 8G — — — — 8g — — — — —
2.8 5.6 0.7 8H — — — — 9g8g — — — — —
2.8 5.6 0.75 — — — — — 3h4h 0 -45 0 -90 -108
2.8 5.6 0.75 4H +75 0 +118 0 4h 0 -56 0 -90 -108
2.8 5.6 0.75 5G +117 +22 +172 +22 5g6g -22 -93 -22 -162 -130
2.8 5.6 0.75 5H +95 0 +150 0 5h4h 0 -71 0 -90 -108
2.8 5.6 0.75 — — — — — 5h6h 0 -71 0 -140 -108
2.8 5.6 0.75 — — — — — 6e -56 -146 -56 -196 -164
2.8 5.6 0.75 — — — — — 6f -38 -128 -38 -178 -146
2.8 5.6 0.75 6G +140 +22 +212 +22 6g -22 -112 -22 -162 -130
2.8 5.6 0.75 6H +118 0 +190 0 6h 0 -90 0 -140 -108
2.8 5.6 0.75 - - - - - 7e6e -56 -168 -56 -196 -164
2.8 5.6 0.75 7G +172 +22 +258 +22 7g6g -22 -134 -22 -162 -130
2.8 5.6 0.75 7H +150 0 +236 0 7h6h 0 -112 0 -140 -108
2.8 5.6 0.75 8G — — — — 8g — — — — —
2.8 5.6 0.75 8H — — — — 9g8g — — — — —
2.8 5.6 0.8 — — — — — 3h4h 0 -48 0 -95 -115
2.8 5.6 0.8 4H +80 0 +125 0 4h 0 -60 0 -95 -115
2.8 5.6 0.8 5G +124 +24 +184 +24 5g6g -24 -99 -24 -174 -140
2.8 5.6 0.8 5H +100 0 +160 0 5h4h 0 -75 0 -95 -115
2.8 5.6 0.8 — — — — — 5h6h 0 -75 0 -150 -115
2.8 5.6 0.8 — — — — — 6e -56 -155 -60 -210 -176
2.8 5.6 0.8 — — — — — 6f -38 -133 -38 -188 -153
2.8 5.6 0.8 6G +149 +24 +224 +24 6g -22 -119 -24 -174 -140
2.8 5.6 0.8 6H +125 0 +200 0 6h 0 -95 0 -150 -115
2.8 5.6 0.8 — — — — — 7e6e -56 -178 -60 -210 -176
2.8 5.6 0.8 7G +184 +24 +274 +24 7g6g -24 -142 -24 -174 -140
2.8 5.6 0.8 7H +160 0 +250 0 7h6h 0 -118 0 -150 -115
2.8 5.6 0.8 8G +224 +24 +339 +24 8g -24 -174 -24 -260 -140
2.8 5.6 0.8 8H +200 0 +315 0 9g8g -24 -214 -24 -260 -140
5.6 11.2 0.75 — — — — — 3h4h 0 -50 0 -90 -108
5.6 11.2 0.75 4H +85 0 +118 0 4h 0 -63 0 -90 -108
5.6 11.2 0.75 5G +128 +22 +172 +22 5g6g -22 -102 -22 -162 -130
5.6 11.2 0.75 5H +106 0 +150 0 5h4h 0 -80 0 -90 -108
5.6 11.2 0.75 — — — — — 5h6h 0 -80 0 -140 -108
5.6 11.2 0.75 — — — — — 6e -56 -156 -56 -196 -164
5.6 11.2 0.75 — — — — — 6f -38 -138 -38 -178 -146
5.6 11.2 0.75 6G +154 +22 +212 +22 6g -22 -122 -22 -162 -130
5.6 11.2 0.75 6H +132 0 +190 0 6h 0 -100 0 -140 -108
5.6 11.2 0.75 — — — — — 7e6e -56 -181 -56 -196 -164
5.6 11.2 0.75 7G +192 +22 +258 +22 7g6g -22 -147 -22 -162 -130
5.6 11.2 0.75 7H +170 0 +236 0 7h6h 0 -125 0 -140 -108
5.6 11.2 0.75 8G — — — — 8g - - - - -
5.6 11.2 0.75 8H — — — — 9g8g - - - - -
5.6 11.2 1 — — — — — 3h4h 0 -56 0 -112 -144
5.6 11.2 1 4H +95 0 +150 0 4h 0 -71 0 -112 -144
5.6 11.2 1 5G +144 +26 +216 +26 5g6g -26 -116 -26 -206 -170
5.6 11.2 1 5H +118 0 +190 0 5h4h 0 -90 0 -112 -144
5.6 11.2 1 — — — — — 5h6h 0 -90 0 -180 -144
5.6 11.2 1 — — — — — 6e -60 -172 -60 -240 -204
5.6 11.2 1 — — — — — 6f -40 -152 -40 -220 -184
5.6 11.2 1 6G +176 +26 +262 +26 6g -26 -138 -26 -206 -170
5.6 11.2 1 6H +150 0 +236 0 6h 0 -112 0 -180 -144
5.6 11.2 1 — — — — — 7e6e -60 -200 -60 -240 -204
5.6 11.2 1 7G +216 +26 +326 +26 7g6g -26 -166 -26 -206 -170
5.6 11.2 1 7H +190 0 +300 0 7h6h 0 -140 0 -180 -144
5.6 11.2 1 8G +262 +26 +401 +26 8g -26 -206 -26 -306 -170
5.6 11.2 1 8H +236 0 +375 0 9g8g -26 -250 -26 -306 -170
5.6 11.2 1.25 — — — — — 3h4h 0 -60 0 -132 -180
5.6 11.2 1.25 4H +100 0 +170 0 4h 0 -75 0 -132 -180
5.6 11.2 1.25 5G +153 +28 +240 +28 5g6g -28 -123 -28 -240 -208
5.6 11.2 1.25 5H +125 0 +212 0 5h4h 0 -95 0 -132 -180
5.6 11.2 1.25 — — — — — 5h6h 0 -95 0 -212 -180
5.6 11.2 1.25 — — — — — 6e -63 -181 -63 -275 -243
5.6 11.2 1.25 — — — — — 6f -42 -160 -42 -254 -222
5.6 11.2 1.25 6G +188 +28 +293 +28 6g -28 -146 -28 -240 -208
5.6 11.2 1.25 6H +160 0 +265 0 6h 0 -118 0 -212 -180
5.6 11.2 1.25 — — — — — 7e6e -28 -213 -63 -275 -243
5.6 11.2 1.25 7G +228 +28 +363 +28 7g6g -28 -178 -28 -240 -208
5.6 11.2 1.25 7H +200 0 +335 0 7h6h 0 -150 0 -212 -180
5.6 11.2 1.25 8G +278 +28 +453 +28 8g -24 -218 -28 -363 -208
5.6 11.2 1.25 8H +250 0 +425 0 9g8g -24 -264 -28 -363 -208
5.6 11.2 1.5 — — — — — 3h4h 0 -67 0 -150 -217
5.6 11.2 1.5 4H +112 0 +190 0 4h 0 -85 0 -150 -217
5.6 11.2 1.5 5G +172 +32 +268 +32 5g6g -32 -138 -32 -268 -249
5.6 11.2 1.5 5H +140 0 +236 0 5h4h 0 -106 0 -150 -217
5.6 11.2 1.5 — — — — — 5h6h 0 -106 0 -236 -217
5.6 11.2 1.5 — — — — — 6e -67 -199 -67 -303 -284
5.6 11.2 1.5 — — — — — 6f -45 -177 -45 -281 -262
5.6 11.2 1.5 6G +212 +32 +332 +32 6g -32 -164 -32 -268 -249
5.6 11.2 1.5 6H +180 0 +300 0 6h 0 -132 0 -236 -217
5.6 11.2 1.5 — — — — — 7e6e -67 -237 -67 -303 -284
5.6 11.2 1.5 7G +256 +32 +407 +32 7g6g -32 -202 -32 -268 -249
5.6 11.2 1.5 7H +224 0 +375 0 7h6h 0 -170 0 -236 -217
5.6 11.2 1.5 8G +312 +32 +507 +32 8g -32 -244 -32 -407 -249
5.6 11.2 1.5 8H +280 0 +475 0 9g8g -32 -297 -32 -407 -249
11.2 22.4 1 — — — — — 3h4h 0 -60 0 -112 -144
11.2 22.4 1 4H +100 0 +150 0 4h 0 -75 0 -112 -144
11.2 22.4 1 5G +151 +26 +216 +26 5g6g -26 -121 -26 -206 -170
11.2 22.4 1 5H +125 0 +190 0 5h4h 0 -95 0 -112 -144
11.2 22.4 1 — — — — — 5h6h 0 -95 0 -180 -144
11.2 22.4 1 — — — — — 6e -60 -178 -60 -240 -204
11.2 22.4 1 — — — — — 6f -40 -158 -40 -220 -184
11.2 22.4 1 6G +186 +26 +262 +26 6g -26 -144 -26 -206 -170
11.2 22.4 1 6H +160 0 +236 0 6h 0 -118 0 -180 -144
11.2 22.4 1 — — — — — 7e6e -60 -210 -60 -240 -204
11.2 22.4 1 7G +226 +26 +326 +26 7g6g -26 -176 -26 -206 -170
11.2 22.4 1 7H +220 0 +300 0 7h6h 0 -150 0 -180 -144
11.2 22.4 1 8G +276 +26 +401 +26 8g -26 -216 -26 -306 -170
11.2 22.4 1 8H +250 0 +375 0 9g8g -26 -262 -26 -306 -170
11.2 22.4 1.25 — — — — — 3h4h 0 -67 0 -132 -180
11.2 22.4 1.25 4H +112 0 +170 0 4h 0 -85 0 -132 -180
11.2 22.4 1.25 5G +168 +28 +240 +28 5g6g -28 -134 -28 -240 -208
11.2 22.4 1.25 5H +140 0 +212 0 5h4h 0 -106 0 -132 -180
11.2 22.4 1.25 — — — — — 5h6h 0 -106 0 -212 -180
11.2 22.4 1.25 — — — — — 6e -63 -195 -63 -275 -243
11.2 22.4 1.25 — — — — — 6f -42 -174 -42 -254 -222
11.2 22.4 1.25 6G +208 +28 +293 +28 6g -28 -160 -28 -240 -208
11.2 22.4 1.25 6H +180 0 +265 0 6h 0 -132 0 -212 -180
11.2 22.4 1.25 — — — — — 7e6e -63 -233 -63 -75 -243
11.2 22.4 1.25 7G +252 +28 +363 +28 7g6g -28 -198 -28 -240 -208
11.2 22.4 1.25 7H +224 0 +335 0 7h6h 0 -170 0 -212 -180
11.2 22.4 1.25 8G +308 +28 +453 +28 8g -28 -240 -28 -363 -208
11.2 22.4 1.25 8H +280 0 +425 0 9g8g -28 -293 -28 -363 -208
11.2 22.4 1.5 — — — — — 3h4h 0 -71 0 -150 -217
11.2 22.4 1.5 4H +118 0 +190 0 4h 0 -90 0 -150 -217
11.2 22.4 1.5 5G +182 +32 +268 +32 5g6g -32 -144 -32 -268 -249
11.2 22.4 1.5 5H +150 0 +236 0 5h4h 0 -112 0 -150 -217
11.2 22.4 1.5 — — — — — 5h6h 0 -112 0 -236 -217
11.2 22.4 1.5 — — — — — 6e -67 -207 -67 -303 -284
11.2 22.4 1.5 — — — — — 6f -45 -185 -45 -281 -262
11.2 22.4 1.5 6G +222 +32 +332 +32 6g -32 -172 -32 -268 -249
11.2 22.4 1.5 6H +190 0 +300 0 6h 0 -140 0 -236 -217
11.2 22.4 1.5 — — — — — 7e6e -67 -247 -67 -303 -284
11.2 22.4 1.5 7G +268 +32 +407 +32 7g6g -32 -212 -32 -268 -249
11.2 22.4 1.5 7H +236 0 +375 0 7h6h 0 -180 0 -236 -217
11.2 22.4 1.5 8G +332 +32 +507 +32 8g -32 -256 -32 -407 -249
11.2 22.4 1.5 8H +300 0 +475 0 9g8g -32 -312 -32 -407 -249
11.2 22.4 1.75 — — — — — 3h4h 0 -75 0 -170 -253
11.2 22.4 1.75 4H +125 0 +212 0 4h 0 -95 0 -170 -253
11.2 22.4 1.75 5G +194 +34 +299 +34 5g6g -34 -152 -34 -299 -287
11.2 22.4 1.75 5H +160 0 +265 0 5h4h 0 55 0 -170 -253
11.2 22.4 1.75 — — — — — 5h6h 0 -118 0 -265 -253
11.2 22.4 1.75 — — — — — 6e -71 -221 -71 -336 -342
11.2 22.4 1.75 — — — — — 6f -48 -198 -48 -313 -301
11.2 22.4 1.75 6G +234 +34 +369 +34 6g -34 -184 -34 -299 -287
11.2 22.4 1.75 6H +200 0 +335 0 6h 0 -150 0 -265 -253
11.2 22.4 1.75 — — — — — 7e6e -71 -261 -71 -336 -324
11.2 22.4 1.75 7G +284 +34 +459 +34 7g6g -34 -224 -34 -299 -287
11.2 22.4 1.75 7H +250 0 +425 0 7h6h 0 -190 0 -265 -253
11.2 22.4 1.75 8G +349 +34 +564 +34 8g -34 -270 -34 -459 -287
11.2 22.4 1.75 8H +315 0 +530 0 9g8g -34 -334 -34 -459 -287
11.2 22.4 2 — — — — — 3h4h 0 -80 0 -180 -289
11.2 22.4 2 4H +132 0 +236 0 4h 0 -100 0 -180 -289
11.2 22.4 2 5G +208 +38 +338 +38 5g6g -38 -163 -38 -318 -327
11.2 22.4 2 5H +170 0 +300 0 5h4h 0 -125 0 -180 -289
11.2 22.4 2 — — — — — 5h6h 0 -125 0 -280 -289
11.2 22.4 2 — — — — — 6e -71 -231 -71 -351 -360
11.2 22.4 2 — — — — — 6f -52 -212 -52 -332 -341
11.2 22.4 2 6G +250 +38 +413 +38 6g -38 -198 -38 -318 -327
11.2 22.4 2 6H +212 0 +375 0 6h 0 -160 0 -280 -298
11.2 22.4 2 — — — — — 7e6e -71 -271 -71 -351 -30
11.2 22.4 2 7G +303 +38 +513 +38 7g6g -38 -238 -38 -318 -327
11.2 22.4 2 7H +265 0 +475 0 7h6h 0 -200 0 -280 -289
11.2 22.4 2 8G +373 +38 +638 +38 8g -38 -288 -38 -488 -327
11.2 22.4 2 8H +335 0 +600 0 9g8g -38 -353 -38 -448 -327
11.2 22.1 2.5 — — — — — 3h4h 0 -85 0 -212 -361
11.2 22.4 2.5 4H +140 0 +280 0 4h 0 -106 0 -212 -361
11.2 22.4 2.5 5G +222 +42 +397 +42 5g6g -42 -174 -42 -377 -403
11.2 22.4 2.5 5H +180 0 +355 0 5h4h 0 -132 0 -212 -361
11.2 22.4 2.5 — — — — — 5h6h 0 -132 0 -335 -361
11.2 22.4 2.5 — — — — — 6e -80 -250 -80 -415 -441
11.2 22.4 2.5 — — — — — 6f -58 -288 -58 -393 -419
11.2 22.4 2.5 6G +266 +42 +492 +42 6g -42 -212 -42 -377 -403
11.2 22.4 2.5 6H +224 0 +450 0 6h 0 -170 0 -335 -361
11.2 22.4 2.5 — — — — — 7e6e -80 -292 -80 -415 -441
11.2 22.4 2.5 7G +322 +42 +602 +42 7g6g -42 -254 -42 -377 -403
11.2 22.4 2.5 7H +280 0 +560 0 7h6h 0 -212 0 -335 -361
11.2 22.4 2.5 8G +397 +42 +752 +42 8g -42 -307 -42 -572 -403
11.2 22.4 2.5 8H +355 0 +710 0 9g8g -42 -377 -42 -572 -403
22.4 45 1 — — — — — 3h4h 0 -63 0 -112 -144
22.4 45 1 4H +106 0 +150 0 4h 0 -80 0 -112 -144
22.4 45 1 5G +158 +26 +218 +26 5g6g -26 -126 -26 -206 -170
22.4 45 1 5H +132 0 +190 0 5h4h 0 -100 0 -112 -144
22.4 45 1 — — — — — 5h6h 0 -100 0 -180 -144
22.4 45 1 — — — — — 6e -60 -185 -60 -240 -204
22.4 45 1 — — — — — 6f -40 -165 -40 -220 -184
22.4 45 1 6G +196 +26 +262 +26 6g -26 -151 -26 -206 -170
22.4 45 1 6H +170 0 +236 0 6h 0 -125 0 -180 -144
22.4 45 1 — — — — — 7e6e -60 -220 -60 -240 -204
22.4 45 1 7G +238 +26 +326 +26 7g6g -26 -186 -26 -206 -170
22.4 45 1 7H +212 0 +300 0 7h6h 0 -160 0 -180 -144
22.4 45 1 8G — — — — 8g -26 -226 -26 -306 -170
22.4 45 1 8H — — — — 9g8g -26 -276 -26 -306 -170
22.4 45 1.5 — — — — — 3h4h 0 -75 0 -150 -217
22.4 45 1.5 4H +125 0 +190 0 4h 0 -95 0 -150 -217
22.4 45 1.5 5G +192 +32 +268 +32 5g6g -32 -150 -32 -268 -249
22.4 45 1.5 5H +160 0 +236 0 5h4h 0 -118 0 -150 -217
22.4 45 1.5 — — — — — 5h6h 0 -118 0 -236 -217
22.4 45 1.5 — — — — — 6e -67 -217 -67 -303 -284
22.4 45 1.5 — — — — — 6f -45 -195 -45 -281 -262
22.4 45 1.5 6G +232 +32 +332 +32 6g -32 -182 -32 -268 -249
22.4 45 1.5 6H +200 0 +300 0 6h 0 -150 0 -236 -217
22.4 45 1.5 — — — — — 7e6e -67 -257 -67 -303 -284
22.4 45 1.5 7G +282 +32 +407 +32 7g6g -31 -222 -31 -268 -249
22.4 45 1.5 7H +250 0 +375 0 7h6h 0 -190 0 -236 -217
22.4 45 1.5 8G +347 +32 +507 +32 8g -32 -268 -32 -407 -249
22.4 45 1.5 8H +315 0 +475 0 9g8g -32 -332 -32 -407 -249
22.4 45 2 — — — — — 3h4h 0 -185 0 -180 -289
22.4 45 2 4H +140 0 +236 0 4h 0 -106 0 -180 -289
22.4 45 2 5G +218 +38 +338 +38 5g6g -38 -170 -38 -318 -327
22.4 45 2 5H +180 0 +300 0 5h4h 0 -132 0 -180 -289
22.4 45 2 — — — — — 5h6h 0 -132 0 -180 -289
22.4 45 2 — — — — — 6e -71 -241 -71 -351 -360
22.4 45 2 — — — — — 6f -52 -222 -52 -332 -341
22.4 45 2 6G +262 +38 +413 +38 6g -38 -208 -38 -318 -327
22.4 45 2 6H +224 0 +375 0 6h 0 -170 0 -280 -289
22.4 45 2 — — — — — 7e6e -71 -283 -71 -351 -360
22.4 45 2 7G +318 +38 +513 +38 7g6g -38 -250 -38 -318 -327
22.4 45 2 7H +280 0 +475 0 7h6h 0 -212 0 -280 -289
22.4 45 2 8G +393 +38 +638 +38 8g -38 -307 -38 -488 -327
22.4 45 2 8H +355 0 +600 0 9g8g -38 -373 -38 -488 -327
22.4 45 3 — — — — — 3h4h 0 -100 0 -236 -433
22.4 45 3 4H +170 0 +315 0 4h 0 -125 0 -236 -433
22.4 45 3 5G +260 +48 +448 +48 5g6g -48 -208 -48 -423 -481
22.4 45 3 5H +212 0 +400 0 5h4h 0 -160 0 -236 -433
22.4 45 3 — — — — — 5h6h 0 -160 0 -375 -433
22.4 45 3 — — — — — 6e -85 -285 -85 -460 -518
22.4 45 3 — — — — — 6f -63 -263 -63 -438 -496
22.4 45 3 6G +313 +48 +548 +48 6g -48 -248 -48 -423 -481
22.4 45 3 6H +265 0 +500 0 6h 0 -200 0 -375 -433
22.4 45 3 — — — — — 7e6e -85 -335 -85 -460 -518
22.4 45 3 7G +383 +48 +678 +48 7g6g -48 -298 -48 -423 -481
22.4 45 3 7H +335 0 +630 0 7h6h 0 -250 0 -375 -433
22.4 45 3 8G +473 +48 +848 +48 8g -48 -363 -48 -648 -481
22.4 45 3 8H +425 0 +800 0 9g8g -48 -448 -48 -648 -481
22.4 45 3.5 — — — — — 3h4h 0 -106 0 -265 -505
22.4 45 3.5 4H +180 0 +355 0 4h 0 -132 0 -265 -505
22.4 45 3.5 5G +277 +53 +503 +53 5g6g -53 -223 -53 -478 -558
22.4 45 3.5 5H +224 0 +450 0 5h4h 0 -170 0 -265 -505
22.4 45 3.5 — — — — — 5h6h 0 -170 0 -425 -505
22.4 45 3.5 — — — — — 6e -90 -302 -90 -515 -595
22.4 45 3.5 — — — — — 6f -70 -282 -70 -495 -575
22.4 45 3.5 6G +333 +53 +613 +53 6g -53 -265 -53 -478 -558
22.4 45 3.5 6H +280 0 +560 0 6h 0 -212 0 -425 -505
22.4 45 3.5 — — — — — 7e6e -90 -355 -90 -515 -595
22.4 45 3.5 7G +408 +53 +763 +53 7g6g -53 -318 -53 -478 -558
22.4 45 3.5 7H +355 0 +710 0 7h6h 0 -265 0 -425 -505
22.4 45 3.5 8G +503 +53 +953 +53 8g -53 -388 -53 -723 -558
22.4 45 3.5 8H +450 0 +900 0 9g8g -53 -478 -53 -723 -558
22.4 45 4 — — — — — 3h4h 0 -112 0 -300 -577
22.4 45 4 4H +190 0 +375 0 4h 0 -140 0 -300 -577
22.4 45 4 5G +296 +60 +535 +60 5g6g -60 -240 -60 -535 -637
22.4 45 4 5H +236 0 +475 0 5h4h 0 -180 0 -300 -577
22.4 45 4 — — — — — 5h6h 0 -180 0 -475 -577
22.4 45 4 — — — — — 6e -95 -319 -95 -570 -672
22.4 45 4 — — — — — 6f -75 -299 -75 -550 -652
22.4 45 4 6G +360 +60 +660 +60 6g -60 -284 -60 -535 -637
22.4 45 4 6H +300 0 +600 0 6h 0 -224 0 -475 -577
22.4 45 4 — — — — — 7e6e -95 -375 -95 -570 -672
22.4 45 4 7G +435 +60 +810 +60 7g6g -60 -340 -60 -535 -637
22.4 45 4 7H +375 0 +750 0 7h6h 0 -280 0 -475 -577
22.4 45 4 8G +535 +60 +1010 +60 8g -60 -415 -60 -810 -637
22.4 45 4 8H +475 0 +950 0 9g8g -60 -510 -60 -810 -637
22.4 45 4.5 — — — — — 3h4h 0 -118 0 -315 -650
22.4 45 4.5 4H +200 0 +425 0 4h 0 -150 0 -315 -650
22.4 45 4.5 5G +313 +63 +593 +63 5g6g -63 -253 -63 -563 -713
22.4 45 4.5 5H +250 0 +530 0 5h4h 0 -190 0 -315 -650
22.4 45 4.5 — — — — — 5h6h 0 -190 0 -500 -650
22.4 45 4.5 — — — — — 6e -100 -336 -100 -600 -750
22.4 45 4.5 — — — — — 6f -80 -316 -80 -580 -730
22.4 45 4.5 6G +378 +63 +733 +63 6g -63 -299 -63 -563 -713
22.4 45 4.5 6H +315 0 +670 0 6h 0 -236 0 -500 -650
22.4 45 4.5 — — — — — 7e6e -100 -400 -100 -600 -750
22.4 45 4.5 7G +463 +63 +913 +63 7g6g -63 -363 -63 -563 -713
22.4 45 4.5 7H +400 0 +850 0 7h6h 0 -300 0 -500 -650
22.4 45 4.5 8G +563 +63 +1123 +63 8g -63 -438 -63 -863 -713
22.4 45 4.5 8H +500 0 +1060 0 9g8g -63 -538 -63 -863 -713
45 90 1.5 — — — — — 3h4h 0 -80 0 -150 -217
45 90 1.5 4H +132 0 +190 0 4h 0 -100 0 -150 -217
45 90 1.5 5G +202 +32 +268 +32 5g6g -32 -157 -32 -268 -249
45 90 1.5 5H +170 0 +236 0 5h4h 0 -125 0 -150 -217
45 90 1.5 — — — — — 5h6h 0 -125 0 -236 -217
45 90 1.5 — — — — — 6e -67 -227 -67 -303 -284
45 90 1.5 — — — — — 6f -45 -205 -45 -281 -262
45 90 1.5 6G +244 +32 +332 +32 6g -32 -192 -32 -268 -249
45 90 1.5 6H +212 0 +300 0 6h 0 -1650 0 -236 -217
45 90 1.5 — — — — — 7e6e -67 -267 -67 -303 -284
45 90 1.5 7G +297 +32 +407 +32 7g6g -31 -232 -31 -268 -249
45 90 1.5 7H +265 0 +375 0 7h6h 0 -200 0 -236 -217
45 90 1.5 8G +367 +32 +507 +32 8g -32 -282 -32 -407 -249
45 90 1.5 8H +335 0 +475 0 9g8g -32 -347 -32 -407 -249
45 90 2 — — — — — 3h4h 0 -90 0 -180 -289
45 90 2 4H +150 0 +236 0 4h 0 -112 0 -180 -289
45 90 2 5G +258 +38 +338 +38 5g6g -38 -178 -38 -318 -327
45 90 2 5H +190 0 +300 0 5h4h 0 -140 0 -180 -289
45 90 2 — — — — — 5h6h 0 -140 0 -180 -289
45 90 2 — — — — — 6e -71 -251 -71 -351 -360
45 90 2 — — — — — 6f -52 -232 -52 -332 -341
45 90 2 6G +274 +38 +413 +38 6g -38 -218 -38 -318 -327
45 90 2 6H +236 0 +375 0 6h 0 -180 0 -280 -289
45 90 2 — — — — — 7e6e -71 -295 -71 -351 -360
45 90 2 7G +338 +38 +513 +38 7g6g -38 -262 -38 -318 -327
45 90 2 7H +300 0 +475 0 7h6h 0 -224 0 -280 -289
45 90 2 8G +413 +38 +638 +38 8g -38 -318 -38 -488 -327
45 90 2 8H +375 0 +600 0 9g8g -38 -393 -38 -488 -327
45 90 3 — — — — — 3h4h 0 -106 0 -236 -433
45 90 3 4H +180 0 +315 0 4h 0 -132 0 -236 -433
45 90 3 5G +272 +48 +448 +48 5g6g -48 -218 -48 -423 -481
45 90 3 5H +224 0 +400 0 5h4h 0 -170 0 -236 -433
45 90 3 — — — — — 5h6h 0 -170 0 -375 -433
45 90 3 — — — — — 6e -85 -297 -85 -460 -518
45 90 3 — — — — — 6f -63 -275 -63 -438 -496
45 90 3 6G +328 +48 +548 +48 6g -48 -260 -48 -423 -481
45 90 3 6H +280 0 +500 0 6h 0 -212 0 -375 -433
45 90 3 — — — — — 7e6e -85 -350 -85 -460 -518
45 90 3 7G +403 +48 +678 +48 7g6g -48 -313 -48 -423 -481
45 90 3 7H +355 0 +630 0 7h6h 0 -265 0 -375 -433
45 90 3 8G +498 +48 +848 +48 8g -48 -383 -48 -648 -481
45 90 3 8H +450 0 +800 0 9g8g -48 -473 -48 -648 -481
45 90 4 — — — — — 3h4h 0 -118 0 -300 -577
45 90 4 4H +200 0 +375 0 4h 0 -150 0 -300 -577
45 90 4 5G +310 +60 +535 +60 5g6g -60 -250 -60 -535 -637
45 90 4 5H +250 0 +475 0 5h4h 0 -190 0 -300 -577
45 90 4 — — — — — 5h6h 0 -190 0 -475 -577
45 90 4 — — — — — 6e -95 -331 -95 -570 -672
45 90 4 — — — — — 6f -75 -311 -75 -550 -652
45 90 4 6G +375 +60 +660 +60 6g -60 -296 -60 -535 -637
45 90 4 6H +315 0 +600 0 6h 0 -236 0 -475 -577
45 90 4 — — — — — 7e6e -95 -395 -95 -570 -672
45 90 4 7G +460 +60 +810 +60 7g6g -60 -360 -60 -535 -637
45 90 4 7H +400 0 +750 0 7h6h 0 -300 0 -475 -577
45 90 4 8G +560 +60 +1010 +60 8g -60 -435 -60 -810 -637
45 90 4 8H +500 0 +950 0 9g8g -60 -535 -60 -810 -637
45 90 5 — — — — — 3h4h 0 -125 0 -335 -722
45 90 5 4H +212 0 +450 0 4h 0 -160 0 -335 -722
45 90 5 5G +336 +71 +631 +71 5g6g -71 -271 -71 -601 -793
45 90 5 5H +265 0 +560 0 5h4h 0 -200 0 -335 -772
45 90 5 — — — — — 5h6h 0 -200 0 -530 -772
45 90 5 — — — — — 6e -106 -356 -106 -636 -828
45 90 5 — — — — — 6f -85 -335 -85 -615 -807
45 90 5 6G +406 +71 +781 +71 6g -71 -321 -71 -601 -793
45 90 5 6H +335 0 +710 0 6h 0 -250 0 -530 -722
45 90 5 — — — — — 7e6e -106 -421 -106 -636 -828
45 90 5 7G +496 +71 +971 +71 7g6g -71 -386 -71 -601 -793
45 90 5 7H +425 0 +900 0 7h6h 0 -315 0 -530 -722
45 90 5 8G +601 +71 +1191 +71 8g -71 -471 -71 -921 -793
45 90 5 8H +530 0 +1120 0 9g8g -71 -571 -71 -921 -793
45 90 5.5 — — — — — 3h4h 0 -132 0 -355 -794
45 90 5.5 4H +224 0 +475 0 4h 0 -170 0 -355 -794
45 90 5.5 5G +355 +75 +675 +75 5g6g -75 -287 -75 -635 -869
45 90 5.5 5H +280 0 +600 0 5h4h 0 -212 0 -355 -794
45 90 5.5 — — — — — 5h6h 0 -212 0 -560 -794
45 90 5.5 — — — — — 6e -67 -377 -112 -672 -906
45 90 5.5 — — — — — 6f -45 -355 -90 -650 -884
45 90 5.5 6G +430 +75 +825 +75 6g -75 -340 -75 -635 -869
45 90 5.5 6H +355 0 +750 0 6h 0 -265 0 -560 -794
45 90 5.5 — — — — — 7e6e -67 -447 -112 -672 -906
45 90 5.5 7G +525 +75 +1025 +75 7g6g -75 -410 -75 -635 -869
45 90 5.5 7H +450 0 +950 0 7h6h 0 -335 0 -268 -794
45 90 5.5 8G +635 +75 +1255 +75 8g -75 -500 -75 -975 -869
45 90 5.5 8H +560 0 +1180 0 9g8g -75 -605 -75 -975 -869
45 90 6 — — — — — 3h4h 0 -140 0 -375 -866
45 90 6 4H +236 0 +500 0 4h 0 -180 0 -375 -866
45 90 6 5G +380 +80 +710 +80 5g6g -80 -304 -80 -680 -946
45 90 6 5H +300 0 +630 0 5h4h 0 -224 0 -375 -866
45 90 6 — — — — — 5h6h 0 -224 0 -600 -866
45 90 6 — — — — — 6e -118 -398 -118 -718 -984
45 90 6 — — — — — 6f -95 -375 -95 -695 -961
45 90 6 6G +455 +80 +880 +80 6g -80 -360 -80 -680 -946
45 90 6 6H +375 0 +800 0 6h 0 -280 0 -600 -866
45 90 6 — — — — — 7e6e -118 -473 -118 -718 -984
45 90 6 7G +555 +80 +1080 +80 7g6g -80 -435 -80 -680 -946
45 90 6 7H +475 0 +1000 0 7h6h 0 -355 0 -600 -866
45 90 6 8G +680 +80 +1330 +80 8g -80 -530 -80 -1030 -946
45 90 6 8H +600 0 +1250 0 9g8g -80 -640 -80 -1030 -946
90 180 2 — — — — — 3h4h 0 -95 0 -180 -289
90 180 2 4H +160 0 +236 0 4h 0 -118 0 -180 -289
90 180 2 5G +238 +38 +338 +38 5g6g -38 -188 -38 -318 -327
90 180 2 5H +200 0 +300 0 5h4h 0 -150 0 -180 -289
90 180 2 — — — — — 5h6h 0 -150 0 -280 -289
90 180 2 — — — — — 6e -71 -261 -71 -351 -360
90 180 2 — — — — — 6f -52 -242 -52 -332 -341
90 180 2 6G +288 +38 +413 +38 6g -38 -228 -38 -318 -327
90 180 2 6H +250 0 +375 0 6h 0 -190 0 -280 -289
90 180 2 — — — — — 7e6e -71 -307 -71 -351 -360
90 180 2 7G +353 +38 +513 +38 7g6g -38 -274 -38 -318 -327
90 180 2 7H +315 0 +475 0 7h6h 0 -236 0 -280 -289
90 180 2 8G +438 +38 +638 +38 8g -38 -338 -38 -488 -327
90 180 2 8H +400 0 +600 0 9g8g -38 -413 -38 -488 -327
90 180 3 — — — — — 3h4h 0 -112 0 -236 -433
90 180 3 4H +190 0 +315 0 4h 0 -140 0 -236 -433
90 180 3 5G +284 +48 +448 +48 5g6g -48 -228 -48 -423 -481
90 180 3 5H +236 0 +400 0 5h4h 0 -180 0 -236 -433
90 180 3 — — — — — 5h6h 0 -180 0 -375 -433
90 180 3 — — — — — 6e -85 -309 -85 -460 -518
90 180 3 — — — — — 6f -63 -287 -63 -428 -496
90 180 3 6G +348 +48 +548 +48 6g -48 -272 -48 -423 -481
90 180 3 6H +300 0 +500 0 6h 0 -224 0 -375 -433
90 180 3 — — — — — 7e6e -85 -365 -85 -460 -518
90 180 3 7G +423 +48 +678 +48 7g6g -48 -328 -48 -423 -481
90 180 3 7H +375 0 +630 0 7h6h 0 -280 0 -375 -433
90 180 3 8G +523 +48 +848 +48 8g -48 -403 -48 -648 -481
90 180 3 8H +475 0 +800 0 9g8g -48 -498 -48 -648 -481
90 180 4 — — — — — 3h4h 0 -125 0 -300 -577
90 180 4 4H +212 0 +375 0 4h 0 -160 0 -300 -577
90 180 4 5G +325 +60 +535 +60 5g6g -60 -260 -60 -535 -637
90 180 4 5H +265 0 +475 0 5h4h 0 -200 0 -300 -577
90 180 4 — — — — — 5h6h 0 -200 0 -475 -577
90 180 4 — — — — — 6e -95 -345 -95 -570 -672
90 180 4 — — — — — 6f -75 -325 -75 -550 -652
90 180 4 6G +395 +60 +660 +60 6g -60 -310 -60 -535 -637
90 180 4 6H +335 0 +600 0 6h 0 -250 0 -475 -577
90 180 4 — — — — — 7e6e -95 -410 -95 -570 -672
90 180 4 7G +485 +60 +810 +60 7g6g -60 -375 -60 -535 -637
90 180 4 7H +425 0 +750 0 7h6h 0 -315 0 -475 -577
90 180 4 8G +590 +60 +1010 +60 8g -60 -460 -60 -810 -637
90 180 4 8H +530 0 +950 0 9g8g -60 -560 -60 -810 -637
90 180 6 — — — — — 3h4h 0 -150 0 -375 -866
90 180 6 4H +250 0 +500 0 4h 0 -190 0 -375 -866
90 180 6 5G +395 +80 +710 +80 5g6g -80 -316 -80 -680 -946
90 180 6 5H +315 0 +630 0 5h4h 0 -236 0 -375 -866
90 180 6 — — — — — 5h6h 0 -236 0 -600 -866
90 180 6 — — — — — 6e -118 -418 -118 -718 -984
90 180 6 — — — — — 6f -95 -395 -95 -695 -961
90 180 6 6G +480 +80 +880 +80 6g -80 -380 -80 -680 -946
90 180 6 6H +400 0 +800 0 6h 0 -300 0 -600 -866
90 180 6 — — — — — 7e6e -118 -493 -118 -718 -984
90 180 6 7G +580 +80 +1080 +80 7g6g -80 -455 -80 -680 -946
90 180 6 7H +500 0 +1000 0 7h6h 0 -375 0 -600 -866
90 180 6 8G +710 +80 +1330 +80 8g -80 -555 -80 -1030 -946
90 180 6 8H +630 0 +1250 0 9g8g -80 -680 -80 -1030 -946
90 180 8① — — — — — 3h4h 0 -170 0 -450 -1155
90 180 8① 4H +280 0 +630 0 4h 0 -212 0 -450 -1155
90 180 8① 5G +380 +100 +900 +100 5g6g -100 -365 -100 -810 -1255
90 180 8① 5H +355 0 +800 0 5h4h 0 -265 0 -450 -1155
90 180 8① — — — — — 5h6h 0 -265 0 -710 -1155
90 180 8① — — — — — 6e -140 -475 -140 -850 -1295
90 180 8① — — — — — 6f -118 -753 -118 -828 -1273
90 180 8① 6G +550 +100 +1100 +100 6g -100 -735 -100 -810 -1255
90 180 8① 6H +450 0 +1000 0 6h 0 -335 0 -710 -1155
90 180 8① — — — — — 7e6e -140 -565 -140 -850 -1295
90 180 8① 7G +660 +100 +1350 +100 7g6g -100 -525 -100 -810 -1255
90 180 8① 7H +560 0 +1250 0 7h6h 0 -425 0 -710 -1155
90 180 8① 8G +810 +100 +1700 +100 8g -100 -630 -100 -1280 -1255
90 180 8① 8H +710 0 +1600 0 9g8g -100 -770 -100 -1280 -1255
180 355 3 — — — — — 3h4h 0 -125 0 -236 -433
180 355 3 4H +212 0 +315 0 4h 0 -160 0 -236 -433
180 355 3 5G +313 +48 +448 +48 5g6g -48 -248 -48 -423 -481
180 355 3 5H +265 0 +400 0 5h4h 0 -200 0 -236 -433
180 355 3 — — — — — 5h6h 0 -200 0 -375 -433
180 355 3 — — — — — 6e -85 -335 -85 -460 -518
180 355 3 — — — — — 6f -63 -313 -63 -428 -496
180 355 3 6G +383 +48 +548 +48 6g -48 -298 -48 -423 -481
180 355 3 6H +335 0 +500 0 6h 0 -250 0 -375 -433
180 355 3 — — — — — 7e6e -85 -400 -85 -460 -518
180 355 3 7G +473 +48 +678 +48 7g6g -48 -363 -48 -423 -481
180 355 3 7H +425 0 +630 0 7h6h 0 -315 0 -375 -433
180 355 3 8G +578 +48 +848 +48 8g -48 -448 -48 -648 -481
180 355 3 8H +530 0 +800 0 9g8g -48 -548 -48 -648 -481
180 355 4 — — — — — 3h4h 0 -140 0 -300 -577
180 355 4 4H +236 0 +375 0 4h 0 -180 0 -300 -577
180 355 4 5G +360 +60 +535 +60 5g6g -60 -284 -60 -535 -637
180 355 4 5H +300 0 +475 0 5h4h 0 -224 0 -300 -577
180 355 4 — — — — — 5h6h 0 -224 0 -475 -577
180 355 4 — — — — — 6e -95 -375 -95 -570 -672
180 355 4 — — — — — 6f -75 -355 -75 -550 -652
180 355 4 6G +435 +60 +660 +60 6g -60 -340 -60 -535 -637
180 355 4 6H +375 0 +600 0 6h 0 -280 0 -475 -577
180 355 4 — — — — — 7e6e -95 -450 -95 -570 -672
180 355 4 7G +535 +60 +810 +60 7g6g -60 -415 -60 -535 -637
180 355 4 7H +475 0 +750 0 7h6h 0 -355 0 -475 -577
180 355 4 8G +660 +60 +1010 +60 8g -60 -510 -60 -810 -637
180 355 4 8H +600 0 +950 0 9g8g -60 -620 -60 -810 -637
180 355 6 — — — — — 3h4h 0 -160 0 -375 -866
180 355 6 4H +265 0 +500 0 4h 0 -200 0 -375 -866
180 355 6 5G +415 +80 +710 +80 5g6g -80 -330 -80 -680 -946
180 355 6 5H +335 0 +630 0 5h4h 0 -250 0 -375 -866
180 355 6 — — — — — 5h6h 0 -250 0 -600 -866
180 355 6 — — — — — 6e -118 -433 -118 -718 -984
180 355 6 — — — — — 6f -95 -410 -95 -695 -961
180 355 6 6G +505 +80 +880 +80 6g -80 -395 -80 -680 -946
180 355 6 6H +425 0 +800 0 6h 0 -315 0 -600 -866
180 355 6 — — — — — 7e6e -118 -518 -118 -718 -984
180 355 6 7G +610 +80 +1080 +80 7g6g -80 -480 -80 -680 -946
180 355 6 7H +530 0 +1000 0 7h6h 0 -400 0 -600 -866
180 355 6 8G +750 +80 +1330 +80 8g -80 -580 -80 -1030 -946
180 355 6 8H +670 0 +1250 0 9g8g 0 -710 -80 -1030 -946
180 355 8 — — — — — 3h4h 0 -180 0 -450 -1155
180 355 8 4H +300 0 +630 0 4h 0 -224 0 -450 -1155
180 355 8 5G +475 +100 +900 +100 5g6g -100 -380 -100 -810 -1255
180 355 8 5H +375 0 +800 0 5h4h 0 -280 0 -450 -1155
180 355 8 — — — — — 5h6h 0 -280 0 -710 -1155
180 355 8 — — — — — 6e -140 -495 -140 -850 -1295
180 355 8 — — — — — 6f -118 -473 -118 -828 -1273
180 355 8 6G +575 +100 +1100 +100 6g -100 -455 -100 -810 -1255
180 355 8 6H +475 0 +1000 0 6h 0 -355 0 -710 -1155
180 355 8 — — — — — 7e6e -140 -590 -140 -850 -1295
180 355 8 7G +700 +100 +1350 +100 7g6g -100 -550 -100 -810 -1255
180 355 8 7H +600 0 +1250 0 7h6h 0 -450 0 -710 -1155
180 355 8 8G +850 +100 +1700 +100 8g -100 -660 -100 -1280 -1255
180 355 8 8H +750 0 +1600 0 9g8g -100 -810 -100 -1280 -1255
基本大径/mm 螺距/mm 内螺纹 外螺纹
＞ ≤ 公差带 中径 中径 小径 小径 公差带 中径 大径 小径
ES EI ES EI es ei es ei 算应力偏差
0.99 1.4 0.2 — — — — — 3h4h 0 -24 0 -36 -29
0.99 1.4 0.2 4H +40 0 +38 0 4h 0 -30 0 -36 -29
0.99 1.4 0.2 5G — — — — 5g6g -17 -55 -17 -73 -46
0.99 1.4 0.2 5H — — — — 5h4h 0 -38 0 -36 -29
0.99 1.4 0.2 — — — — — 5h6h 0 -38 0 -56 -29
0.99 1.4 0.2 — — — — — 6e — — — — —
0.99 1.4 0.2 — — — — — 6f — — — — —
0.99 1.4 0.2 6G — — — — 6g -17 -65 -17 -73 -46
0.99 1.4 0.2 6H — — — — 6h 0 -48 0 -56 -29
0.99 1.4 0.2 — — — — — 7e6e — — — — —
0.99 1.4 0.2 7G — — — — 7g6g — — — — —
0.99 1.4 0.2 7H — — — — 7h6h — — — — —
0.99 1.4 0.2 8G — — — — 8g — — — — —
0.99 1.4 0.2 8H — — — — 9g8g — — — — —
0.99 1.4 0.25 — — — — — 3h4h 0 -26 0 -42 -36
0.99 1.4 0.25 4H +45 0 +45 0 4h 0 -34 0 -42 -36
0.99 1.4 0.25 5G +74 +18 +74 +18 5g6g -18 -60 -18 -85 -54
0.99 1.4 0.25 5H +56 0 +56 0 5h4h 0 -42 0 -42 -36
0.99 1.4 0.25 — — — — — 5h6h 0 -42 0 -67 -36
0.99 1.4 0.25 — — — — — 6e — — — — —
0.99 1.4 0.25 — — — — — 6f — — — — —
0.99 1.4 0.25 6G — — — — 6g -18 -71 -18 -85 -54
0.99 1.4 0.25 6H — — — — 6h 0 -53 — -67 -36
0.99 1.4 0.25 — — — — — 7e6e — — — — —
0.99 1.4 0.25 7G — — — — 7g6g — — — — —
0.99 1.4 0.25 7H — — — — 7h6h — — — — —
0.99 1.4 0.25 8G — — — — 8g — — — — —
0.99 1.4 0.25 8H — — — — 9g8g — — — — —
0.99 1.4 0.3 — — — — — 3h4h 0 -28 0 -48 -43
0.99 1.4 0.3 4H +48 0 +53 0 4h 0 -36 0 -48 -43
0.99 1.4 0.3 5G +78 +18 +85 +18 5g6g -18 -63 -18 -93 -61
0.99 1.4 0.3 5H +60 0 +67 0 5h4h 0 -45 0 -48 -43
0.99 1.4 0.3 — — — — — 5h6h 0 -45 0 -75 -43
0.99 1.4 0.3 — — — — — 6e — — — — —
0.99 1.4 0.3 — — — — — 6f — — — — —
0.99 1.4 0.3 6G +93 +18 +103 +18 6g -18 -74 -18 -93 -61
0.99 1.4 0.3 6H +75 0 +85 0 6h 0 -56 0 -75 -43
0.99 1.4 0.3 — — — — — 7e6e — — — — —
0.99 1.4 0.3 7G — — — — 7g6g — — — — —
0.99 1.4 0.3 7H — — — — 7h6h — — — — —
0.99 1.4 0.3 8G — — — — 8g — — — — —
0.99 1.4 0.3 8H — — — — 9g8g — — — — —
1.4 2.8 0.2 — — — — — 3h4h 0 -25 0 -36 -29
1.4 2.8 0.2 4H +42 0 +38 0 4h 0 -32 0 -36 -29
1.4 2.8 0.2 5G — — — — 5g6g -17 -57 -17 -73 -46
1.4 2.8 0.2 5H — — — — 5h4h 0 -40 0 -36 -29
1.4 2.8 0.2 — — — — — 5h6h 0 -40 0 -56 -29
1.4 2.8 0.2 — — — — — 6e — — — — —
1.4 2.8 0.2 — — — — — 6f -32 -82 -32 -88 -61
1.4 2.8 0.2 6G — — — — 6g -17 -67 -17 -73 -46
1.4 2.8 0.2 6H — — — — 6h 0 -50 0 -56 -29
1.4 2.8 0.2 — — — — — 7e6e — — — — —
1.4 2.8 0.2 7G — — — — 7g6g — — — — —
1.4 2.8 0.2 7H — — — — 7h6h — — — — —
1.4 2.8 0.2 8G — — — — 8g — — — — —
1.4 2.8 0.2 8H — — — — 9g8g — — — — —
1.4 2.8 0.25 — — — — — 3h4h 0 -28 0 -42 -36
1.4 2.8 0.25 4H +48 0 +45 0 4h 0 -36 0 -42 -36
1.4 2.8 0.25 5G +78 +18 +74 +18 5g6g -18 -63 -18 -85 -54
1.4 2.8 0.25 5H +60 0 +56 0 5h4h 0 -45 0 -42 -36
1.4 2.8 0.25 — — — — — 5h6h 0 -45 0 -67 -36
1.4 2.8 0.25 — — — — — 6e — — — — —
1.4 2.8 0.25 — — — — — 6f -33 -89 -33 -100 -69
1.4 2.8 0.25 6G — — — — 6g -18 -74 -18 -85 -54
1.4 2.8 0.25 6H — — — — 6h 0 -56 0 -67 -36
1.4 2.8 0.25 — — — — — 7e6e — — — — —
1.4 2.8 0.25 7G — — — — 7g6g — — — — —
1.4 2.8 0.25 7H — — — — 7h6h — — — — —
1.4 2.8 0.25 8G — — — — 8g — — — — —
1.4 2.8 0.25 8H — — — — 9g8g — — — — —
1.4 2.8 0.35 — — — — — 3h4h 0 -32 0 -53 -51
1.4 2.8 0.35 4H +53 0 +63 0 4h 0 -40 0 -53 -51
1.4 2.8 0.35 5G +86 +19 +99 +19 5g6g -19 -69 -19 -104 -70
1.4 2.8 0.35 5H +67 0 +80 0 5h4h 0 -50 0 -53 -51
1.4 2.8 0.35 — — — — — 5h6h 0 -50 0 -85 -51
1.4 2.8 0.35 — — — — — 6e — — — — —
1.4 2.8 0.35 — — — — — 6f -34 -97 -34 -119 -85
1.4 2.8 0.35 6G +104 +19 +119 +19 6g -19 -82 -19 -104 -70
1.4 2.8 0.35 6H +85 0 +100 0 6h 0 -63 0 -85 -51
1.4 2.8 0.35 — — — — — 7e6e — — — — —
1.4 2.8 0.35 7G — — — — 7g6g -19 -99 -19 -104 -70
1.4 2.8 0.35 7H — — — — 7h6h 0 -80 0 -85 -51
1.4 2.8 0.35 8G — — — — 8g — — — — —
1.4 2.8 0.35 8H — — — — 9g8g — — — — —
1.4 2.8 0.4 — — — — — 3h4h 0 -34 0 -60 -58
1.4 2.8 0.4 4H +56 0 +71 0 4h 0 -42 0 -60 -58
1.4 2.8 0.4 5G +90 +19 +109 +19 5g6g -19 -72 -19 -114 -77
1.4 2.8 0.4 5H +71 0 +90 0 5h4h 0 -53 0 -60 -58
1.4 2.8 0.4 — — — — — 5h6h 0 -53 0 -95 -58
1.4 2.8 0.4 — — — — — 6e — — — — —
1.4 2.8 0.4 — — — — — 6f -34 -101 -34 -129 -92
1.4 2.8 0.4 6G +109 +19 +131 +19 6g -19 -86 -19 -114 -77
1.4 2.8 0.4 6H +90 0 +112 0 6h 0 -67 0 -95 -58
1.4 2.8 0.4 — — — — — 7e6e — — — — —
1.4 2.8 0.4 7G — — — — 7g6g -19 -104 -19 -114 -77
1.4 2.8 0.4 7H — — — — 7h6h 0 -85 0 -95 -58
1.4 2.8 0.4 8G — — — — 8g — — — — —
1.4 2.8 0.4 8H — — — — 9g8g — — — — —
1.4 2.8 0.45 — — — — — 3h4h 0 -36 0 -63 -65
1.4 2.8 0.45 4H +60 0 +80 0 4h 0 -45 0 -63 -65
1.4 2.8 0.45 5G +95 +20 +120 +20 5g6g -20 -76 -20 -120 -85
1.4 2.8 0.45 5H +75 0 +100 0 5h4h 0 -56 0 -63 -65
1.4 2.8 0.45 — — — — — 5h6h 0 -56 0 -100 -65
1.4 2.8 0.45 — — — — — 6e — — — — —
1.4 2.8 0.45 — — — — — 6f -35 -106 -35 -135 -100
1.4 2.8 0.45 6G +115 +20 +145 +20 6g -20 -91 -20 -120 -85
1.4 2.8 0.45 6H +95 0 +125 0 6h 0 -71 0 -100 -65
1.4 2.8 0.45 — — — — — 7e6e — — — — —
1.4 2.8 0.45 7G — — — — 7g6g -20 -110 -20 -120 -85
1.4 2.8 0.45 7H — — — — 7h6h 0 -90 0 -100 -65
1.4 2.8 0.45 8G — — — — 8g — — — — —
1.4 2.8 0.45 8H — — — — 9g8g — — — — —
2.8 5.6 0.35 — — — — — 3h4h 0 -34 0 -53 -51
2.8 5.6 0.35 4H +56 0 +63 0 4h 0 -42 0 -53 -51
2.8 5.6 0.35 5G +90 +19 +99 +19 5g6g -19 -72 -19 -104 -70
2.8 5.6 0.35 5H +71 0 +80 0 5h4h 0 -53 0 -53 -51
2.8 5.6 0.35 — — — — — 5h6h 0 -53 0 -85 -51
2.8 5.6 0.35 — — — — — 6e — — — — —
2.8 5.6 0.35 — — — — — 6f -34 -101 -34 -119 -85
2.8 5.6 0.35 6G +109 +19 +119 +19 6g -19 -86 -19 -104 -70
2.8 5.6 0.35 6H +90 0 +100 0 6h 0 -67 0 -85 -51
2.8 5.6 0.35 — — — — — 7e6e — — — — —
2.8 5.6 0.35 7G — — — — 7g6g -19 -104 -19 -104 -70
2.8 5.6 0.35 7H — — — — 7h6h 0 -85 0 -85 -51
2.8 5.6 0.35 8G — — — — 8g — — — — —
2.8 5.6 0.35 8H — — — — 9g8g — — — — —
2.8 5.6 0.5 — — — — — 3h4h 0 -38 0 -67 -72
2.8 5.6 0.5 4H +63 0 +90 0 4h 0 -48 0 -67 -72
2.8 5.6 0.5 5G +100 +20 +132 +20 5g6g -20 -80 -20 -126 -92
2.8 5.6 0.5 5H +80 0 +112 0 5h4h 0 -60 0 -67 -72
2.8 5.6 0.5 — — — — — 5h6h 0 -60 0 -106 -72
2.8 5.6 0.5 — — — — — 6e -50 -125 -50 -156 -122
2.8 5.6 0.5 — — — — — 6f -36 -111 -36 -142 -108
2.8 5.6 0.5 6G +120 +20 +160 +20 6g -20 -95 -20 -126 -92
2.8 5.6 0.5 6H +100 0 +140 0 6h 0 -75 0 -106 -72
2.8 5.6 0.5 — — — — — 7e6e -50 -145 -50 -156 -122
2.8 5.6 0.5 7G +145 +20 +200 +20 7g6g -20 -115 -20 -126 -92
2.8 5.6 0.5 7H +125 0 +180 0 7h6h 0 -95 0 -106 -72
2.8 5.6 0.5 8G — — — — 8g — — — — —
2.8 5.6 0.5 8H — — — — 9g8g — — — — —
2.8 5.6 0.6 — — — — — 3h4h 0 -42 0 -80 -87
2.8 5.6 0.6 4H +71 0 +100 0 4h 0 -53 0 -80 -87
2.8 5.6 0.6 5G +111 +21 +146 +21 5g6g -21 -88 -21 -146 -108
2.8 5.6 0.6 5H +90 0 +125 0 5h4h 0 -67 0 -80 -87
2.8 5.6 0.6 — — — — — 5h6h 0 -67 0 -125 -87
2.8 5.6 0.6 — — — — — 6e -53 -138 -53 -178 -140
2.8 5.6 0.6 — — — — — 6f -36 -121 -36 -161 -123
2.8 5.6 0.6 6G +133 +21 +181 +21 6g -21 -106 -21 -146 -108
2.8 5.6 0.6 6H +112 0 +160 0 6h 0 -85 0 -125 -87
2.8 5.6 0.6 — — — — — 7e6e -53 -159 -53 -178 -140
2.8 5.6 0.6 7G +161 +21 +221 +21 7g6g -21 -127 -21 -146 -108
2.8 5.6 0.6 7H +140 0 +200 0 7h6h 0 -106 0 -125 -87
2.8 5.6 0.6 8G — — — — 8g — — — — —
2.8 5.6 0.6 8H — — — — 9g8g — — — — —
2.8 5.6 0.7 — — — — — 3h4h 0 -45 0 -90 -101
2.8 5.6 0.7 4H +75 0 +112 0 4h 0 -56 0 -90 -101
2.8 5.6 0.7 5G +117 +22 +162 +22 5g6g -22 -93 -22 -162 -123
2.8 5.6 0.7 5H +95 0 +140 0 5h4h 0 -71 0 -90 -101
2.8 5.6 0.7 — — — — — 5h6h 0 -71 0 -140 -101
2.8 5.6 0.7 — — — — — 6e -56 -146 -56 -196 -157
2.8 5.6 0.7 — — — — — 6f -38 -128 -38 -178 -139
2.8 5.6 0.7 6G +140 +22 +202 +22 6g -22 -112 -22 -162 -123
2.8 5.6 0.7 6H +118 0 +180 0 6h 0 -90 0 -140 -101
2.8 5.6 0.7 — — — — — 7e6e -56 -168 -56 -196 -157
2.8 5.6 0.7 7G +172 +22 +246 +22 7g6g -22 -134 -22 -162 -123
2.8 5.6 0.7 7H +150 0 +224 0 7h6h 0 -112 0 -140 -101
2.8 5.6 0.7 8G — — — — 8g — — — — —
2.8 5.6 0.7 8H — — — — 9g8g — — — — —
2.8 5.6 0.75 — — — — — 3h4h 0 -45 0 -90 -108
2.8 5.6 0.75 4H +75 0 +118 0 4h 0 -56 0 -90 -108
2.8 5.6 0.75 5G +117 +22 +172 +22 5g6g -22 -93 -22 -162 -130
2.8 5.6 0.75 5H +95 0 +150 0 5h4h 0 -71 0 -90 -108
2.8 5.6 0.75 — — — — — 5h6h 0 -71 0 -140 -108
2.8 5.6 0.75 — — — — — 6e -56 -146 -56 -196 -164
2.8 5.6 0.75 — — — — — 6f -38 -128 -38 -178 -146
2.8 5.6 0.75 6G +140 +22 +212 +22 6g -22 -112 -22 -162 -130
2.8 5.6 0.75 6H +118 0 +190 0 6h 0 -90 0 -140 -108
2.8 5.6 0.75 - - - - - 7e6e -56 -168 -56 -196 -164
2.8 5.6 0.75 7G +172 +22 +258 +22 7g6g -22 -134 -22 -162 -130
2.8 5.6 0.75 7H +150 0 +236 0 7h6h 0 -112 0 -140 -108
2.8 5.6 0.75 8G — — — — 8g — — — — —
2.8 5.6 0.75 8H — — — — 9g8g — — — — —
2.8 5.6 0.8 — — — — — 3h4h 0 -48 0 -95 -115
2.8 5.6 0.8 4H +80 0 +125 0 4h 0 -60 0 -95 -115
2.8 5.6 0.8 5G +124 +24 +184 +24 5g6g -24 -99 -24 -174 -140
2.8 5.6 0.8 5H +100 0 +160 0 5h4h 0 -75 0 -95 -115
2.8 5.6 0.8 — — — — — 5h6h 0 -75 0 -150 -115
2.8 5.6 0.8 — — — — — 6e -56 -155 -60 -210 -176
2.8 5.6 0.8 — — — — — 6f -38 -133 -38 -188 -153
2.8 5.6 0.8 6G +149 +24 +224 +24 6g -22 -119 -24 -174 -140
2.8 5.6 0.8 6H +125 0 +200 0 6h 0 -95 0 -150 -115
2.8 5.6 0.8 — — — — — 7e6e -56 -178 -60 -210 -176
2.8 5.6 0.8 7G +184 +24 +274 +24 7g6g -24 -142 -24 -174 -140
2.8 5.6 0.8 7H +160 0 +250 0 7h6h 0 -118 0 -150 -115
2.8 5.6 0.8 8G +224 +24 +339 +24 8g -24 -174 -24 -260 -140
2.8 5.6 0.8 8H +200 0 +315 0 9g8g -24 -214 -24 -260 -140
5.6 11.2 0.75 — — — — — 3h4h 0 -50 0 -90 -108
5.6 11.2 0.75 4H +85 0 +118 0 4h 0 -63 0 -90 -108
5.6 11.2 0.75 5G +128 +22 +172 +22 5g6g -22 -102 -22 -162 -130
5.6 11.2 0.75 5H +106 0 +150 0 5h4h 0 -80 0 -90 -108
5.6 11.2 0.75 — — — — — 5h6h 0 -80 0 -140 -108
5.6 11.2 0.75 — — — — — 6e -56 -156 -56 -196 -164
5.6 11.2 0.75 — — — — — 6f -38 -138 -38 -178 -146
5.6 11.2 0.75 6G +154 +22 +212 +22 6g -22 -122 -22 -162 -130
5.6 11.2 0.75 6H +132 0 +190 0 6h 0 -100 0 -140 -108
5.6 11.2 0.75 — — — — — 7e6e -56 -181 -56 -196 -164
5.6 11.2 0.75 7G +192 +22 +258 +22 7g6g -22 -147 -22 -162 -130
5.6 11.2 0.75 7H +170 0 +236 0 7h6h 0 -125 0 -140 -108
5.6 11.2 0.75 8G — — — — 8g - - - - -
5.6 11.2 0.75 8H — — — — 9g8g - - - - -
5.6 11.2 1 — — — — — 3h4h 0 -56 0 -112 -144
5.6 11.2 1 4H +95 0 +150 0 4h 0 -71 0 -112 -144
5.6 11.2 1 5G +144 +26 +216 +26 5g6g -26 -116 -26 -206 -170
5.6 11.2 1 5H +118 0 +190 0 5h4h 0 -90 0 -112 -144
5.6 11.2 1 — — — — — 5h6h 0 -90 0 -180 -144
5.6 11.2 1 — — — — — 6e -60 -172 -60 -240 -204
5.6 11.2 1 — — — — — 6f -40 -152 -40 -220 -184
5.6 11.2 1 6G +176 +26 +262 +26 6g -26 -138 -26 -206 -170
5.6 11.2 1 6H +150 0 +236 0 6h 0 -112 0 -180 -144
5.6 11.2 1 — — — — — 7e6e -60 -200 -60 -240 -204
5.6 11.2 1 7G +216 +26 +326 +26 7g6g -26 -166 -26 -206 -170
5.6 11.2 1 7H +190 0 +300 0 7h6h 0 -140 0 -180 -144
5.6 11.2 1 8G +262 +26 +401 +26 8g -26 -206 -26 -306 -170
5.6 11.2 1 8H +236 0 +375 0 9g8g -26 -250 -26 -306 -170
5.6 11.2 1.25 — — — — — 3h4h 0 -60 0 -132 -180
5.6 11.2 1.25 4H +100 0 +170 0 4h 0 -75 0 -132 -180
5.6 11.2 1.25 5G +153 +28 +240 +28 5g6g -28 -123 -28 -240 -208
5.6 11.2 1.25 5H +125 0 +212 0 5h4h 0 -95 0 -132 -180
5.6 11.2 1.25 — — — — — 5h6h 0 -95 0 -212 -180
5.6 11.2 1.25 — — — — — 6e -63 -181 -63 -275 -243
5.6 11.2 1.25 — — — — — 6f -42 -160 -42 -254 -222
5.6 11.2 1.25 6G +188 +28 +293 +28 6g -28 -146 -28 -240 -208
5.6 11.2 1.25 6H +160 0 +265 0 6h 0 -118 0 -212 -180
5.6 11.2 1.25 — — — — — 7e6e -28 -213 -63 -275 -243
5.6 11.2 1.25 7G +228 +28 +363 +28 7g6g -28 -178 -28 -240 -208
5.6 11.2 1.25 7H +200 0 +335 0 7h6h 0 -150 0 -212 -180
5.6 11.2 1.25 8G +278 +28 +453 +28 8g -24 -218 -28 -363 -208
5.6 11.2 1.25 8H +250 0 +425 0 9g8g -24 -264 -28 -363 -208
5.6 11.2 1.5 — — — — — 3h4h 0 -67 0 -150 -217
5.6 11.2 1.5 4H +112 0 +190 0 4h 0 -85 0 -150 -217
5.6 11.2 1.5 5G +172 +32 +268 +32 5g6g -32 -138 -32 -268 -249
5.6 11.2 1.5 5H +140 0 +236 0 5h4h 0 -106 0 -150 -217
5.6 11.2 1.5 — — — — — 5h6h 0 -106 0 -236 -217
5.6 11.2 1.5 — — — — — 6e -67 -199 -67 -303 -284
5.6 11.2 1.5 — — — — — 6f -45 -177 -45 -281 -262
5.6 11.2 1.5 6G +212 +32 +332 +32 6g -32 -164 -32 -268 -249
5.6 11.2 1.5 6H +180 0 +300 0 6h 0 -132 0 -236 -217
5.6 11.2 1.5 — — — — — 7e6e -67 -237 -67 -303 -284
5.6 11.2 1.5 7G +256 +32 +407 +32 7g6g -32 -202 -32 -268 -249
5.6 11.2 1.5 7H +224 0 +375 0 7h6h 0 -170 0 -236 -217
5.6 11.2 1.5 8G +312 +32 +507 +32 8g -32 -244 -32 -407 -249
5.6 11.2 1.5 8H +280 0 +475 0 9g8g -32 -297 -32 -407 -249
11.2 22.4 1 — — — — — 3h4h 0 -60 0 -112 -144
11.2 22.4 1 4H +100 0 +150 0 4h 0 -75 0 -112 -144
11.2 22.4 1 5G +151 +26 +216 +26 5g6g -26 -121 -26 -206 -170
11.2 22.4 1 5H +125 0 +190 0 5h4h 0 -95 0 -112 -144
11.2 22.4 1 — — — — — 5h6h 0 -95 0 -180 -144
11.2 22.4 1 — — — — — 6e -60 -178 -60 -240 -204
11.2 22.4 1 — — — — — 6f -40 -158 -40 -220 -184
11.2 22.4 1 6G +186 +26 +262 +26 6g -26 -144 -26 -206 -170
11.2 22.4 1 6H +160 0 +236 0 6h 0 -118 0 -180 -144
11.2 22.4 1 — — — — — 7e6e -60 -210 -60 -240 -204
11.2 22.4 1 7G +226 +26 +326 +26 7g6g -26 -176 -26 -206 -170
11.2 22.4 1 7H +220 0 +300 0 7h6h 0 -150 0 -180 -144
11.2 22.4 1 8G +276 +26 +401 +26 8g -26 -216 -26 -306 -170
11.2 22.4 1 8H +250 0 +375 0 9g8g -26 -262 -26 -306 -170
11.2 22.4 1.25 — — — — — 3h4h 0 -67 0 -132 -180
11.2 22.4 1.25 4H +112 0 +170 0 4h 0 -85 0 -132 -180
11.2 22.4 1.25 5G +168 +28 +240 +28 5g6g -28 -134 -28 -240 -208
11.2 22.4 1.25 5H +140 0 +212 0 5h4h 0 -106 0 -132 -180
11.2 22.4 1.25 — — — — — 5h6h 0 -106 0 -212 -180
11.2 22.4 1.25 — — — — — 6e -63 -195 -63 -275 -243
11.2 22.4 1.25 — — — — — 6f -42 -174 -42 -254 -222
11.2 22.4 1.25 6G +208 +28 +293 +28 6g -28 -160 -28 -240 -208
11.2 22.4 1.25 6H +180 0 +265 0 6h 0 -132 0 -212 -180
11.2 22.4 1.25 — — — — — 7e6e -63 -233 -63 -75 -243
11.2 22.4 1.25 7G +252 +28 +363 +28 7g6g -28 -198 -28 -240 -208
11.2 22.4 1.25 7H +224 0 +335 0 7h6h 0 -170 0 -212 -180
11.2 22.4 1.25 8G +308 +28 +453 +28 8g -28 -240 -28 -363 -208
11.2 22.4 1.25 8H +280 0 +425 0 9g8g -28 -293 -28 -363 -208
11.2 22.4 1.5 — — — — — 3h4h 0 -71 0 -150 -217
11.2 22.4 1.5 4H +118 0 +190 0 4h 0 -90 0 -150 -217
11.2 22.4 1.5 5G +182 +32 +268 +32 5g6g -32 -144 -32 -268 -249
11.2 22.4 1.5 5H +150 0 +236 0 5h4h 0 -112 0 -150 -217
11.2 22.4 1.5 — — — — — 5h6h 0 -112 0 -236 -217
11.2 22.4 1.5 — — — — — 6e -67 -207 -67 -303 -284
11.2 22.4 1.5 — — — — — 6f -45 -185 -45 -281 -262
11.2 22.4 1.5 6G +222 +32 +332 +32 6g -32 -172 -32 -268 -249
11.2 22.4 1.5 6H +190 0 +300 0 6h 0 -140 0 -236 -217
11.2 22.4 1.5 — — — — — 7e6e -67 -247 -67 -303 -284
11.2 22.4 1.5 7G +268 +32 +407 +32 7g6g -32 -212 -32 -268 -249
11.2 22.4 1.5 7H +236 0 +375 0 7h6h 0 -180 0 -236 -217
11.2 22.4 1.5 8G +332 +32 +507 +32 8g -32 -256 -32 -407 -249
11.2 22.4 1.5 8H +300 0 +475 0 9g8g -32 -312 -32 -407 -249
11.2 22.4 1.75 — — — — — 3h4h 0 -75 0 -170 -253
11.2 22.4 1.75 4H +125 0 +212 0 4h 0 -95 0 -170 -253
11.2 22.4 1.75 5G +194 +34 +299 +34 5g6g -34 -152 -34 -299 -287
11.2 22.4 1.75 5H +160 0 +265 0 5h4h 0 55 0 -170 -253
11.2 22.4 1.75 — — — — — 5h6h 0 -118 0 -265 -253
11.2 22.4 1.75 — — — — — 6e -71 -221 -71 -336 -342
11.2 22.4 1.75 — — — — — 6f -48 -198 -48 -313 -301
11.2 22.4 1.75 6G +234 +34 +369 +34 6g -34 -184 -34 -299 -287
11.2 22.4 1.75 6H +200 0 +335 0 6h 0 -150 0 -265 -253
11.2 22.4 1.75 — — — — — 7e6e -71 -261 -71 -336 -324
11.2 22.4 1.75 7G +284 +34 +459 +34 7g6g -34 -224 -34 -299 -287
11.2 22.4 1.75 7H +250 0 +425 0 7h6h 0 -190 0 -265 -253
11.2 22.4 1.75 8G +349 +34 +564 +34 8g -34 -270 -34 -459 -287
11.2 22.4 1.75 8H +315 0 +530 0 9g8g -34 -334 -34 -459 -287
11.2 22.4 2 — — — — — 3h4h 0 -80 0 -180 -289
11.2 22.4 2 4H +132 0 +236 0 4h 0 -100 0 -180 -289
11.2 22.4 2 5G +208 +38 +338 +38 5g6g -38 -163 -38 -318 -327
11.2 22.4 2 5H +170 0 +300 0 5h4h 0 -125 0 -180 -289
11.2 22.4 2 — — — — — 5h6h 0 -125 0 -280 -289
11.2 22.4 2 — — — — — 6e -71 -231 -71 -351 -360
11.2 22.4 2 — — — — — 6f -52 -212 -52 -332 -341
11.2 22.4 2 6G +250 +38 +413 +38 6g -38 -198 -38 -318 -327
11.2 22.4 2 6H +212 0 +375 0 6h 0 -160 0 -280 -298
11.2 22.4 2 — — — — — 7e6e -71 -271 -71 -351 -30
11.2 22.4 2 7G +303 +38 +513 +38 7g6g -38 -238 -38 -318 -327
11.2 22.4 2 7H +265 0 +475 0 7h6h 0 -200 0 -280 -289
11.2 22.4 2 8G +373 +38 +638 +38 8g -38 -288 -38 -488 -327
11.2 22.4 2 8H +335 0 +600 0 9g8g -38 -353 -38 -448 -327
11.2 22.1 2.5 — — — — — 3h4h 0 -85 0 -212 -361
11.2 22.4 2.5 4H +140 0 +280 0 4h 0 -106 0 -212 -361
11.2 22.4 2.5 5G +222 +42 +397 +42 5g6g -42 -174 -42 -377 -403
11.2 22.4 2.5 5H +180 0 +355 0 5h4h 0 -132 0 -212 -361
11.2 22.4 2.5 — — — — — 5h6h 0 -132 0 -335 -361
11.2 22.4 2.5 — — — — — 6e -80 -250 -80 -415 -441
11.2 22.4 2.5 — — — — — 6f -58 -288 -58 -393 -419
11.2 22.4 2.5 6G +266 +42 +492 +42 6g -42 -212 -42 -377 -403
11.2 22.4 2.5 6H +224 0 +450 0 6h 0 -170 0 -335 -361
11.2 22.4 2.5 — — — — — 7e6e -80 -292 -80 -415 -441
11.2 22.4 2.5 7G +322 +42 +602 +42 7g6g -42 -254 -42 -377 -403
11.2 22.4 2.5 7H +280 0 +560 0 7h6h 0 -212 0 -335 -361
11.2 22.4 2.5 8G +397 +42 +752 +42 8g -42 -307 -42 -572 -403
11.2 22.4 2.5 8H +355 0 +710 0 9g8g -42 -377 -42 -572 -403
22.4 45 1 — — — — — 3h4h 0 -63 0 -112 -144
22.4 45 1 4H +106 0 +150 0 4h 0 -80 0 -112 -144
22.4 45 1 5G +158 +26 +218 +26 5g6g -26 -126 -26 -206 -170
22.4 45 1 5H +132 0 +190 0 5h4h 0 -100 0 -112 -144
22.4 45 1 — — — — — 5h6h 0 -100 0 -180 -144
22.4 45 1 — — — — — 6e -60 -185 -60 -240 -204
22.4 45 1 — — — — — 6f -40 -165 -40 -220 -184
22.4 45 1 6G +196 +26 +262 +26 6g -26 -151 -26 -206 -170
22.4 45 1 6H +170 0 +236 0 6h 0 -125 0 -180 -144
22.4 45 1 — — — — — 7e6e -60 -220 -60 -240 -204
22.4 45 1 7G +238 +26 +326 +26 7g6g -26 -186 -26 -206 -170
22.4 45 1 7H +212 0 +300 0 7h6h 0 -160 0 -180 -144
22.4 45 1 8G — — — — 8g -26 -226 -26 -306 -170
22.4 45 1 8H — — — — 9g8g -26 -276 -26 -306 -170
22.4 45 1.5 — — — — — 3h4h 0 -75 0 -150 -217
22.4 45 1.5 4H +125 0 +190 0 4h 0 -95 0 -150 -217
22.4 45 1.5 5G +192 +32 +268 +32 5g6g -32 -150 -32 -268 -249
22.4 45 1.5 5H +160 0 +236 0 5h4h 0 -118 0 -150 -217
22.4 45 1.5 — — — — — 5h6h 0 -118 0 -236 -217
22.4 45 1.5 — — — — — 6e -67 -217 -67 -303 -284
22.4 45 1.5 — — — — — 6f -45 -195 -45 -281 -262
22.4 45 1.5 6G +232 +32 +332 +32 6g -32 -182 -32 -268 -249
22.4 45 1.5 6H +200 0 +300 0 6h 0 -150 0 -236 -217
22.4 45 1.5 — — — — — 7e6e -67 -257 -67 -303 -284
22.4 45 1.5 7G +282 +32 +407 +32 7g6g -31 -222 -31 -268 -249
22.4 45 1.5 7H +250 0 +375 0 7h6h 0 -190 0 -236 -217
22.4 45 1.5 8G +347 +32 +507 +32 8g -32 -268 -32 -407 -249
22.4 45 1.5 8H +315 0 +475 0 9g8g -32 -332 -32 -407 -249
22.4 45 2 — — — — — 3h4h 0 -185 0 -180 -289
22.4 45 2 4H +140 0 +236 0 4h 0 -106 0 -180 -289
22.4 45 2 5G +218 +38 +338 +38 5g6g -38 -170 -38 -318 -327
22.4 45 2 5H +180 0 +300 0 5h4h 0 -132 0 -180 -289
22.4 45 2 — — — — — 5h6h 0 -132 0 -180 -289
22.4 45 2 — — — — — 6e -71 -241 -71 -351 -360
22.4 45 2 — — — — — 6f -52 -222 -52 -332 -341
22.4 45 2 6G +262 +38 +413 +38 6g -38 -208 -38 -318 -327
22.4 45 2 6H +224 0 +375 0 6h 0 -170 0 -280 -289
22.4 45 2 — — — — — 7e6e -71 -283 -71 -351 -360
22.4 45 2 7G +318 +38 +513 +38 7g6g -38 -250 -38 -318 -327
22.4 45 2 7H +280 0 +475 0 7h6h 0 -212 0 -280 -289
22.4 45 2 8G +393 +38 +638 +38 8g -38 -307 -38 -488 -327
22.4 45 2 8H +355 0 +600 0 9g8g -38 -373 -38 -488 -327
22.4 45 3 — — — — — 3h4h 0 -100 0 -236 -433
22.4 45 3 4H +170 0 +315 0 4h 0 -125 0 -236 -433
22.4 45 3 5G +260 +48 +448 +48 5g6g -48 -208 -48 -423 -481
22.4 45 3 5H +212 0 +400 0 5h4h 0 -160 0 -236 -433
22.4 45 3 — — — — — 5h6h 0 -160 0 -375 -433
22.4 45 3 — — — — — 6e -85 -285 -85 -460 -518
22.4 45 3 — — — — — 6f -63 -263 -63 -438 -496
22.4 45 3 6G +313 +48 +548 +48 6g -48 -248 -48 -423 -481
22.4 45 3 6H +265 0 +500 0 6h 0 -200 0 -375 -433
22.4 45 3 — — — — — 7e6e -85 -335 -85 -460 -518
22.4 45 3 7G +383 +48 +678 +48 7g6g -48 -298 -48 -423 -481
22.4 45 3 7H +335 0 +630 0 7h6h 0 -250 0 -375 -433
22.4 45 3 8G +473 +48 +848 +48 8g -48 -363 -48 -648 -481
22.4 45 3 8H +425 0 +800 0 9g8g -48 -448 -48 -648 -481
22.4 45 3.5 — — — — — 3h4h 0 -106 0 -265 -505
22.4 45 3.5 4H +180 0 +355 0 4h 0 -132 0 -265 -505
22.4 45 3.5 5G +277 +53 +503 +53 5g6g -53 -223 -53 -478 -558
22.4 45 3.5 5H +224 0 +450 0 5h4h 0 -170 0 -265 -505
22.4 45 3.5 — — — — — 5h6h 0 -170 0 -425 -505
22.4 45 3.5 — — — — — 6e -90 -302 -90 -515 -595
22.4 45 3.5 — — — — — 6f -70 -282 -70 -495 -575
22.4 45 3.5 6G +333 +53 +613 +53 6g -53 -265 -53 -478 -558
22.4 45 3.5 6H +280 0 +560 0 6h 0 -212 0 -425 -505
22.4 45 3.5 — — — — — 7e6e -90 -355 -90 -515 -595
22.4 45 3.5 7G +408 +53 +763 +53 7g6g -53 -318 -53 -478 -558
22.4 45 3.5 7H +355 0 +710 0 7h6h 0 -265 0 -425 -505
22.4 45 3.5 8G +503 +53 +953 +53 8g -53 -388 -53 -723 -558
22.4 45 3.5 8H +450 0 +900 0 9g8g -53 -478 -53 -723 -558
22.4 45 4 — — — — — 3h4h 0 -112 0 -300 -577
22.4 45 4 4H +190 0 +375 0 4h 0 -140 0 -300 -577
22.4 45 4 5G +296 +60 +535 +60 5g6g -60 -240 -60 -535 -637
22.4 45 4 5H +236 0 +475 0 5h4h 0 -180 0 -300 -577
22.4 45 4 — — — — — 5h6h 0 -180 0 -475 -577
22.4 45 4 — — — — — 6e -95 -319 -95 -570 -672
22.4 45 4 — — — — — 6f -75 -299 -75 -550 -652
22.4 45 4 6G +360 +60 +660 +60 6g -60 -284 -60 -535 -637
22.4 45 4 6H +300 0 +600 0 6h 0 -224 0 -475 -577
22.4 45 4 — — — — — 7e6e -95 -375 -95 -570 -672
22.4 45 4 7G +435 +60 +810 +60 7g6g -60 -340 -60 -535 -637
22.4 45 4 7H +375 0 +750 0 7h6h 0 -280 0 -475 -577
22.4 45 4 8G +535 +60 +1010 +60 8g -60 -415 -60 -810 -637
22.4 45 4 8H +475 0 +950 0 9g8g -60 -510 -60 -810 -637
22.4 45 4.5 — — — — — 3h4h 0 -118 0 -315 -650
22.4 45 4.5 4H +200 0 +425 0 4h 0 -150 0 -315 -650
22.4 45 4.5 5G +313 +63 +593 +63 5g6g -63 -253 -63 -563 -713
22.4 45 4.5 5H +250 0 +530 0 5h4h 0 -190 0 -315 -650
22.4 45 4.5 — — — — — 5h6h 0 -190 0 -500 -650
22.4 45 4.5 — — — — — 6e -100 -336 -100 -600 -750
22.4 45 4.5 — — — — — 6f -80 -316 -80 -580 -730
22.4 45 4.5 6G +378 +63 +733 +63 6g -63 -299 -63 -563 -713
22.4 45 4.5 6H +315 0 +670 0 6h 0 -236 0 -500 -650
22.4 45 4.5 — — — — — 7e6e -100 -400 -100 -600 -750
22.4 45 4.5 7G +463 +63 +913 +63 7g6g -63 -363 -63 -563 -713
22.4 45 4.5 7H +400 0 +850 0 7h6h 0 -300 0 -500 -650
22.4 45 4.5 8G +563 +63 +1123 +63 8g -63 -438 -63 -863 -713
22.4 45 4.5 8H +500 0 +1060 0 9g8g -63 -538 -63 -863 -713
45 90 1.5 — — — — — 3h4h 0 -80 0 -150 -217
45 90 1.5 4H +132 0 +190 0 4h 0 -100 0 -150 -217
45 90 1.5 5G +202 +32 +268 +32 5g6g -32 -157 -32 -268 -249
45 90 1.5 5H +170 0 +236 0 5h4h 0 -125 0 -150 -217
45 90 1.5 — — — — — 5h6h 0 -125 0 -236 -217
45 90 1.5 — — — — — 6e -67 -227 -67 -303 -284
45 90 1.5 — — — — — 6f -45 -205 -45 -281 -262
45 90 1.5 6G +244 +32 +332 +32 6g -32 -192 -32 -268 -249
45 90 1.5 6H +212 0 +300 0 6h 0 -1650 0 -236 -217
45 90 1.5 — — — — — 7e6e -67 -267 -67 -303 -284
45 90 1.5 7G +297 +32 +407 +32 7g6g -31 -232 -31 -268 -249
45 90 1.5 7H +265 0 +375 0 7h6h 0 -200 0 -236 -217
45 90 1.5 8G +367 +32 +507 +32 8g -32 -282 -32 -407 -249
45 90 1.5 8H +335 0 +475 0 9g8g -32 -347 -32 -407 -249
45 90 2 — — — — — 3h4h 0 -90 0 -180 -289
45 90 2 4H +150 0 +236 0 4h 0 -112 0 -180 -289
45 90 2 5G +258 +38 +338 +38 5g6g -38 -178 -38 -318 -327
45 90 2 5H +190 0 +300 0 5h4h 0 -140 0 -180 -289
45 90 2 — — — — — 5h6h 0 -140 0 -180 -289
45 90 2 — — — — — 6e -71 -251 -71 -351 -360
45 90 2 — — — — — 6f -52 -232 -52 -332 -341
45 90 2 6G +274 +38 +413 +38 6g -38 -218 -38 -318 -327
45 90 2 6H +236 0 +375 0 6h 0 -180 0 -280 -289
45 90 2 — — — — — 7e6e -71 -295 -71 -351 -360
45 90 2 7G +338 +38 +513 +38 7g6g -38 -262 -38 -318 -327
45 90 2 7H +300 0 +475 0 7h6h 0 -224 0 -280 -289
45 90 2 8G +413 +38 +638 +38 8g -38 -318 -38 -488 -327
45 90 2 8H +375 0 +600 0 9g8g -38 -393 -38 -488 -327
45 90 3 — — — — — 3h4h 0 -106 0 -236 -433
45 90 3 4H +180 0 +315 0 4h 0 -132 0 -236 -433
45 90 3 5G +272 +48 +448 +48 5g6g -48 -218 -48 -423 -481
45 90 3 5H +224 0 +400 0 5h4h 0 -170 0 -236 -433
45 90 3 — — — — — 5h6h 0 -170 0 -375 -433
45 90 3 — — — — — 6e -85 -297 -85 -460 -518
45 90 3 — — — — — 6f -63 -275 -63 -438 -496
45 90 3 6G +328 +48 +548 +48 6g -48 -260 -48 -423 -481
45 90 3 6H +280 0 +500 0 6h 0 -212 0 -375 -433
45 90 3 — — — — — 7e6e -85 -350 -85 -460 -518
45 90 3 7G +403 +48 +678 +48 7g6g -48 -313 -48 -423 -481
45 90 3 7H +355 0 +630 0 7h6h 0 -265 0 -375 -433
45 90 3 8G +498 +48 +848 +48 8g -48 -383 -48 -648 -481
45 90 3 8H +450 0 +800 0 9g8g -48 -473 -48 -648 -481
45 90 4 — — — — — 3h4h 0 -118 0 -300 -577
45 90 4 4H +200 0 +375 0 4h 0 -150 0 -300 -577
45 90 4 5G +310 +60 +535 +60 5g6g -60 -250 -60 -535 -637
45 90 4 5H +250 0 +475 0 5h4h 0 -190 0 -300 -577
45 90 4 — — — — — 5h6h 0 -190 0 -475 -577
45 90 4 — — — — — 6e -95 -331 -95 -570 -672
45 90 4 — — — — — 6f -75 -311 -75 -550 -652
45 90 4 6G +375 +60 +660 +60 6g -60 -296 -60 -535 -637
45 90 4 6H +315 0 +600 0 6h 0 -236 0 -475 -577
45 90 4 — — — — — 7e6e -95 -395 -95 -570 -672
45 90 4 7G +460 +60 +810 +60 7g6g -60 -360 -60 -535 -637
45 90 4 7H +400 0 +750 0 7h6h 0 -300 0 -475 -577
45 90 4 8G +560 +60 +1010 +60 8g -60 -435 -60 -810 -637
45 90 4 8H +500 0 +950 0 9g8g -60 -535 -60 -810 -637
45 90 5 — — — — — 3h4h 0 -125 0 -335 -722
45 90 5 4H +212 0 +450 0 4h 0 -160 0 -335 -722
45 90 5 5G +336 +71 +631 +71 5g6g -71 -271 -71 -601 -793
45 90 5 5H +265 0 +560 0 5h4h 0 -200 0 -335 -772
45 90 5 — — — — — 5h6h 0 -200 0 -530 -772
45 90 5 — — — — — 6e -106 -356 -106 -636 -828
45 90 5 — — — — — 6f -85 -335 -85 -615 -807
45 90 5 6G +406 +71 +781 +71 6g -71 -321 -71 -601 -793
45 90 5 6H +335 0 +710 0 6h 0 -250 0 -530 -722
45 90 5 — — — — — 7e6e -106 -421 -106 -636 -828
45 90 5 7G +496 +71 +971 +71 7g6g -71 -386 -71 -601 -793
45 90 5 7H +425 0 +900 0 7h6h 0 -315 0 -530 -722
45 90 5 8G +601 +71 +1191 +71 8g -71 -471 -71 -921 -793
45 90 5 8H +530 0 +1120 0 9g8g -71 -571 -71 -921 -793
45 90 5.5 — — — — — 3h4h 0 -132 0 -355 -794
45 90 5.5 4H +224 0 +475 0 4h 0 -170 0 -355 -794
45 90 5.5 5G +355 +75 +675 +75 5g6g -75 -287 -75 -635 -869
45 90 5.5 5H +280 0 +600 0 5h4h 0 -212 0 -355 -794
45 90 5.5 — — — — — 5h6h 0 -212 0 -560 -794
45 90 5.5 — — — — — 6e -67 -377 -112 -672 -906
45 90 5.5 — — — — — 6f -45 -355 -90 -650 -884
45 90 5.5 6G +430 +75 +825 +75 6g -75 -340 -75 -635 -869
45 90 5.5 6H +355 0 +750 0 6h 0 -265 0 -560 -794
45 90 5.5 — — — — — 7e6e -67 -447 -112 -672 -906
45 90 5.5 7G +525 +75 +1025 +75 7g6g -75 -410 -75 -635 -869
45 90 5.5 7H +450 0 +950 0 7h6h 0 -335 0 -268 -794
45 90 5.5 8G +635 +75 +1255 +75 8g -75 -500 -75 -975 -869
45 90 5.5 8H +560 0 +1180 0 9g8g -75 -605 -75 -975 -869
45 90 6 — — — — — 3h4h 0 -140 0 -375 -866
45 90 6 4H +236 0 +500 0 4h 0 -180 0 -375 -866
45 90 6 5G +380 +80 +710 +80 5g6g -80 -304 -80 -680 -946
45 90 6 5H +300 0 +630 0 5h4h 0 -224 0 -375 -866
45 90 6 — — — — — 5h6h 0 -224 0 -600 -866
45 90 6 — — — — — 6e -118 -398 -118 -718 -984
45 90 6 — — — — — 6f -95 -375 -95 -695 -961
45 90 6 6G +455 +80 +880 +80 6g -80 -360 -80 -680 -946
45 90 6 6H +375 0 +800 0 6h 0 -280 0 -600 -866
45 90 6 — — — — — 7e6e -118 -473 -118 -718 -984
45 90 6 7G +555 +80 +1080 +80 7g6g -80 -435 -80 -680 -946
45 90 6 7H +475 0 +1000 0 7h6h 0 -355 0 -600 -866
45 90 6 8G +680 +80 +1330 +80 8g -80 -530 -80 -1030 -946
45 90 6 8H +600 0 +1250 0 9g8g -80 -640 -80 -1030 -946
90 180 2 — — — — — 3h4h 0 -95 0 -180 -289
90 180 2 4H +160 0 +236 0 4h 0 -118 0 -180 -289
90 180 2 5G +238 +38 +338 +38 5g6g -38 -188 -38 -318 -327
90 180 2 5H +200 0 +300 0 5h4h 0 -150 0 -180 -289
90 180 2 — — — — — 5h6h 0 -150 0 -280 -289
90 180 2 — — — — — 6e -71 -261 -71 -351 -360
90 180 2 — — — — — 6f -52 -242 -52 -332 -341
90 180 2 6G +288 +38 +413 +38 6g -38 -228 -38 -318 -327
90 180 2 6H +250 0 +375 0 6h 0 -190 0 -280 -289
90 180 2 — — — — — 7e6e -71 -307 -71 -351 -360
90 180 2 7G +353 +38 +513 +38 7g6g -38 -274 -38 -318 -327
90 180 2 7H +315 0 +475 0 7h6h 0 -236 0 -280 -289
90 180 2 8G +438 +38 +638 +38 8g -38 -338 -38 -488 -327
90 180 2 8H +400 0 +600 0 9g8g -38 -413 -38 -488 -327
90 180 3 — — — — — 3h4h 0 -112 0 -236 -433
90 180 3 4H +190 0 +315 0 4h 0 -140 0 -236 -433
90 180 3 5G +284 +48 +448 +48 5g6g -48 -228 -48 -423 -481
90 180 3 5H +236 0 +400 0 5h4h 0 -180 0 -236 -433
90 180 3 — — — — — 5h6h 0 -180 0 -375 -433
90 180 3 — — — — — 6e -85 -309 -85 -460 -518
90 180 3 — — — — — 6f -63 -287 -63 -428 -496
90 180 3 6G +348 +48 +548 +48 6g -48 -272 -48 -423 -481
90 180 3 6H +300 0 +500 0 6h 0 -224 0 -375 -433
90 180 3 — — — — — 7e6e -85 -365 -85 -460 -518
90 180 3 7G +423 +48 +678 +48 7g6g -48 -328 -48 -423 -481
90 180 3 7H +375 0 +630 0 7h6h 0 -280 0 -375 -433
90 180 3 8G +523 +48 +848 +48 8g -48 -403 -48 -648 -481
90 180 3 8H +475 0 +800 0 9g8g -48 -498 -48 -648 -481
90 180 4 — — — — — 3h4h 0 -125 0 -300 -577
90 180 4 4H +212 0 +375 0 4h 0 -160 0 -300 -577
90 180 4 5G +325 +60 +535 +60 5g6g -60 -260 -60 -535 -637
90 180 4 5H +265 0 +475 0 5h4h 0 -200 0 -300 -577
90 180 4 — — — — — 5h6h 0 -200 0 -475 -577
90 180 4 — — — — — 6e -95 -345 -95 -570 -672
90 180 4 — — — — — 6f -75 -325 -75 -550 -652
90 180 4 6G +395 +60 +660 +60 6g -60 -310 -60 -535 -637
90 180 4 6H +335 0 +600 0 6h 0 -250 0 -475 -577
90 180 4 — — — — — 7e6e -95 -410 -95 -570 -672
90 180 4 7G +485 +60 +810 +60 7g6g -60 -375 -60 -535 -637
90 180 4 7H +425 0 +750 0 7h6h 0 -315 0 -475 -577
90 180 4 8G +590 +60 +1010 +60 8g -60 -460 -60 -810 -637
90 180 4 8H +530 0 +950 0 9g8g -60 -560 -60 -810 -637
90 180 6 — — — — — 3h4h 0 -150 0 -375 -866
90 180 6 4H +250 0 +500 0 4h 0 -190 0 -375 -866
90 180 6 5G +395 +80 +710 +80 5g6g -80 -316 -80 -680 -946
90 180 6 5H +315 0 +630 0 5h4h 0 -236 0 -375 -866
90 180 6 — — — — — 5h6h 0 -236 0 -600 -866
90 180 6 — — — — — 6e -118 -418 -118 -718 -984
90 180 6 — — — — — 6f -95 -395 -95 -695 -961
90 180 6 6G +480 +80 +880 +80 6g -80 -380 -80 -680 -946
90 180 6 6H +400 0 +800 0 6h 0 -300 0 -600 -866
90 180 6 — — — — — 7e6e -118 -493 -118 -718 -984
90 180 6 7G +580 +80 +1080 +80 7g6g -80 -455 -80 -680 -946
90 180 6 7H +500 0 +1000 0 7h6h 0 -375 0 -600 -866
90 180 6 8G +710 +80 +1330 +80 8g -80 -555 -80 -1030 -946
90 180 6 8H +630 0 +1250 0 9g8g -80 -680 -80 -1030 -946
90 180 8① — — — — — 3h4h 0 -170 0 -450 -1155
90 180 8① 4H +280 0 +630 0 4h 0 -212 0 -450 -1155
90 180 8① 5G +380 +100 +900 +100 5g6g -100 -365 -100 -810 -1255
90 180 8① 5H +355 0 +800 0 5h4h 0 -265 0 -450 -1155
90 180 8① — — — — — 5h6h 0 -265 0 -710 -1155
90 180 8① — — — — — 6e -140 -475 -140 -850 -1295
90 180 8① — — — — — 6f -118 -753 -118 -828 -1273
90 180 8① 6G +550 +100 +1100 +100 6g -100 -735 -100 -810 -1255
90 180 8① 6H +450 0 +1000 0 6h 0 -335 0 -710 -1155
90 180 8① — — — — — 7e6e -140 -565 -140 -850 -1295
90 180 8① 7G +660 +100 +1350 +100 7g6g -100 -525 -100 -810 -1255
90 180 8① 7H +560 0 +1250 0 7h6h 0 -425 0 -710 -1155
90 180 8① 8G +810 +100 +1700 +100 8g -100 -630 -100 -1280 -1255
90 180 8① 8H +710 0 +1600 0 9g8g -100 -770 -100 -1280 -1255
180 355 3 — — — — — 3h4h 0 -125 0 -236 -433
180 355 3 4H +212 0 +315 0 4h 0 -160 0 -236 -433
180 355 3 5G +313 +48 +448 +48 5g6g -48 -248 -48 -423 -481
180 355 3 5H +265 0 +400 0 5h4h 0 -200 0 -236 -433
180 355 3 — — — — — 5h6h 0 -200 0 -375 -433
180 355 3 — — — — — 6e -85 -335 -85 -460 -518
180 355 3 — — — — — 6f -63 -313 -63 -428 -496
180 355 3 6G +383 +48 +548 +48 6g -48 -298 -48 -423 -481
180 355 3 6H +335 0 +500 0 6h 0 -250 0 -375 -433
180 355 3 — — — — — 7e6e -85 -400 -85 -460 -518
180 355 3 7G +473 +48 +678 +48 7g6g -48 -363 -48 -423 -481
180 355 3 7H +425 0 +630 0 7h6h 0 -315 0 -375 -433
180 355 3 8G +578 +48 +848 +48 8g -48 -448 -48 -648 -481
180 355 3 8H +530 0 +800 0 9g8g -48 -548 -48 -648 -481
180 355 4 — — — — — 3h4h 0 -140 0 -300 -577
180 355 4 4H +236 0 +375 0 4h 0 -180 0 -300 -577
180 355 4 5G +360 +60 +535 +60 5g6g -60 -284 -60 -535 -637
180 355 4 5H +300 0 +475 0 5h4h 0 -224 0 -300 -577
180 355 4 — — — — — 5h6h 0 -224 0 -475 -577
180 355 4 — — — — — 6e -95 -375 -95 -570 -672
180 355 4 — — — — — 6f -75 -355 -75 -550 -652
180 355 4 6G +435 +60 +660 +60 6g -60 -340 -60 -535 -637
180 355 4 6H +375 0 +600 0 6h 0 -280 0 -475 -577
180 355 4 — — — — — 7e6e -95 -450 -95 -570 -672
180 355 4 7G +535 +60 +810 +60 7g6g -60 -415 -60 -535 -637
180 355 4 7H +475 0 +750 0 7h6h 0 -355 0 -475 -577
180 355 4 8G +660 +60 +1010 +60 8g -60 -510 -60 -810 -637
180 355 4 8H +600 0 +950 0 9g8g -60 -620 -60 -810 -637
180 355 6 — — — — — 3h4h 0 -160 0 -375 -866
180 355 6 4H +265 0 +500 0 4h 0 -200 0 -375 -866
180 355 6 5G +415 +80 +710 +80 5g6g -80 -330 -80 -680 -946
180 355 6 5H +335 0 +630 0 5h4h 0 -250 0 -375 -866
180 355 6 — — — — — 5h6h 0 -250 0 -600 -866
180 355 6 — — — — — 6e -118 -433 -118 -718 -984
180 355 6 — — — — — 6f -95 -410 -95 -695 -961
180 355 6 6G +505 +80 +880 +80 6g -80 -395 -80 -680 -946
180 355 6 6H +425 0 +800 0 6h 0 -315 0 -600 -866
180 355 6 — — — — — 7e6e -118 -518 -118 -718 -984
180 355 6 7G +610 +80 +1080 +80 7g6g -80 -480 -80 -680 -946
180 355 6 7H +530 0 +1000 0 7h6h 0 -400 0 -600 -866
180 355 6 8G +750 +80 +1330 +80 8g -80 -580 -80 -1030 -946
180 355 6 8H +670 0 +1250 0 9g8g 0 -710 -80 -1030 -946
180 355 8 — — — — — 3h4h 0 -180 0 -450 -1155
180 355 8 4H +300 0 +630 0 4h 0 -224 0 -450 -1155
180 355 8 5G +475 +100 +900 +100 5g6g -100 -380 -100 -810 -1255
180 355 8 5H +375 0 +800 0 5h4h 0 -280 0 -450 -1155
180 355 8 — — — — — 5h6h 0 -280 0 -710 -1155
180 355 8 — — — — — 6e -140 -495 -140 -850 -1295
180 355 8 — — — — — 6f -118 -473 -118 -828 -1273
180 355 8 6G +575 +100 +1100 +100 6g -100 -455 -100 -810 -1255
180 355 8 6H +475 0 +1000 0 6h 0 -355 0 -710 -1155
180 355 8 — — — — — 7e6e -140 -590 -140 -850 -1295
180 355 8 7G +700 +100 +1350 +100 7g6g -100 -550 -100 -810 -1255
180 355 8 7H +600 0 +1250 0 7h6h 0 -450 0 -710 -1155
180 355 8 8G +850 +100 +1700 +100 8g -100 -660 -100 -1280 -1255
180 355 8 8H +750 0 +1600 0 9g8g -100 -810 -100 -1280 -1255

中等精度、优选系列的极限尺寸(摘自GB/T 9145-2003)

粗牙内螺纹中径和小径的极限尺寸

注：公差精度：中等；旋合长度：中等；公差带：5H（公称直径小于和等于1.4mm）；6H（公称直径大于1.4mm）。

螺纹 旋合长度/mm 中径D2/mm 小径D1/mm
＞ ≤ max min max min
M1 0.6 1.7 0.894 0.838 0.785 0.729
M1.2 0.6 1.7 1.094 1.038 0.985 0.929
M1.4 0.7 2 1.265 1.205 1.142 1.075
M1.6 0.8 2.6 1.458 1.373 1.321 1.221
M1.8 0.8 2.6 1.658 1.573 1.521 1.421
M2 1 3 1.83 1.74 1.679 1.567
M2.5 1.3 3.8 2.303 2.208 2.138 2.013
M3 1.5 4.5 2.775 2.675 2.599 2.459
M3.5 1.7 5 3.222 3.11 3.01 2.85
M4 2 6 3.663 3.545 3.422 3.242
M5 2.5 7.5 4.605 4.48 4.334 4.134
M6 3 9 5.5 5.35 5.153 4.917
M7 3 9 6.5 6.35 6.153 5.917
M8 4 12 7.348 7.188 6.912 6.647
M10 5 15 9.206 9.026 8.676 8.376
M12 6 18 11.063 10.863 10.441 10.106
M14 8 24 12.913 12.701 12.21 11.835
M16 8 24 14.913 14.701 14.21 13.835
M18 10 30 16.6 16.376 15.744 15.294
M20 10 30 18.6 18.376 17.744 17.294
M22 10 30 20.6 20.376 19.744 19.294
M24 12 36 22.316 22.051 21.252 20.752
M27 12 36 25.316 25.051 24.252 23.752
M30 15 45 28.007 27.727 26.771 26.211
M33 15 45 31.007 30.727 29.771 29.211
M36 18 53 33.702 33.402 32.27 31.67
M39 18 53 36.702 36.402 35.27 34.67
M42 21 63 39.392 39.077 37.799 37.129
M45 21 63 42.392 42.077 40.799 40.129
M48 24 71 45.087 44.752 43.297 42.587
M52 24 71 49.087 48.752 47.297 46.587
M56 28 85 52.783 52.428 50.796 50.046
M60 28 85 56.783 56.428 54.796 54.046
M64 32 95 60.478 60.103 58.305 57.505

粗牙外螺纹大径和中径的极限尺寸

注：公差精度：中等；旋合长度：中等；公差带：6h（公称直径小于和等于1.4mm）；6g（公称直径大于1.4mm）。
①有关规定见GB/T 197-2003的第7章和表9。

螺纹 旋合长度/mm 大径d/mm 中径d2/mm 牙底圆弧半径/mm
＞ ≤ max min max min min①
M1 0.6 1.7 1 0.933 0.838 0.785 0.031
M1.2 0.6 1.7 1.2 1.133 1.038 0.985 0.031
M1.4 0.7 2 1.4 1.325 1.205 1.149 0.038
M1.6 0.8 2.6 1.581 1.496 1.354 1.291 0.044
M1.8 0.8 2.6 1.781 1.696 1.554 1.491 0.044
M2 1 3 1.981 1.886 1.721 1.654 0.05
M2.5 1.3 3.8 2.48 2.38 2.188 2.117 0.056
M3 1.5 4.5 2.98 2.874 2.655 2.58 0.063
M3.5 1.7 5 3.479 3.354 3.089 3.004 0.075
M4 2 6 3.978 3.838 3.523 3.433 0.088
M5 2.5 7.5 4.976 4.826 4.456 4.361 0.1
M6 3 9 5.974 5.794 5.324 5.212 0.125
M7 3 9 6.974 6.794 6.324 6.212 0.125
M8 4 12 7.972 7.76 7.16 7.042 0.156
M10 5 15 9.968 9.732 8.994 8.862 0.188
M12 6 18 11.966 11.701 10.829 10.679 0.219
M14 8 24 13.962 13.682 12.663 12.503 0.25
M16 8 24 15.962 15.682 14.663 14.503 0.25
M18 10 30 17.958 17.623 16.334 16.164 0.313
M20 10 30 19.958 19.623 18.334 18.164 0.313
M22 10 30 19.958 21.623 20.334 20.164 0.313
M24 12 36 23.952 23.577 22.003 21.803 0.375
M27 12 36 26.952 26.577 25.003 24.803 0.375
M30 15 45 29.947 29.522 27.674 27.462 0.438
M33 15 45 32.947 32.522 30.674 30.462 0.438
M36 18 53 35.94 35.465 33.342 33.118 0.5
M39 18 53 38.94 38.465 36.342 36.118 0.5
M42 21 63 41.937 41.437 39.014 38.778 0.563
M45 21 63 44.937 44.437 42.014 41.778 0.563
M48 24 71 47.929 47.399 44.681 44.431 0.625
M52 24 71 51.929 51.399 48.681 48.431 0.625
M56 28 85 55.925 55.365 52.353 52.088 0.688
M60 28 85 59.925 59.365 56.353 56.088 0.688
M64 32 95 63.92 63.32 60.023 59.743 0.75

细牙内螺纹中径和小径的极限尺寸

注：公差精度：中等；旋合长度：中等；公差带：6H。

螺纹 旋合长度/mm 中径D2/mm 小径D1/mm
＞ ≤ max min max min
M8×1 3 9 7.5 7.35 7.153 6.917
M10×1 4 12 9.5 9.35 9.153 8.917
M10×1.25 4 12 9.348 9.188 8.912 8.647
M12×1.25 4.5 13 11.368 11.188 10.912 10.647
M12×1.5 4.5 13 11.216 11.026 10.676 10.376
M14×1.5 5.6 16 13.216 13.026 12.676 12.376
M16×1.5 5.6 16 15.216 15.026 14.676 14.376
M18×1.5 5.6 16 17.216 17.026 16.676 16.376
M18×2 5.6 16 16.913 16.701 16.21 15.835
M20×1.5 5.6 16 19.216 19.026 18.676 18.376
M20×2 5.6 16 18.913 18.701 18.21 17.835
M22×1.5 5.6 16 21.216 21.026 20.676 20.376
M22×2 5.6 16 20.913 20.701 20.21 19.835
M24×2 8.5 25 22.925 22.701 22.21 21.835
M27×2 8.5 25 25.925 25.701 25.21 24.835
M30×2 8.5 25 28.925 28.701 28.21 27.835
M33×2 8.5 25 31.925 31.701 31.21 30.835
M36×3 12 36 34.316 34.051 33.252 32.752
M39×3 12 36 37.316 37.051 36.252 35.752
M42×3 12 36 40.316 40.051 39.252 38.752
M45×3 12 36 43.316 43.051 42.252 41.752
M48×3 15 45 46.331 46.051 45.252 44.752
M52×4 19 56 49.717 49.402 48.27 47.67
M56×4 19 56 53.717 53.402 52.27 51.67
M60×4 19 56 57.717 57.402 56.27 55.67
M64×4 19 56 61.717 61.402 60.27 59.67

细牙外螺纹大径和中径的极限尺寸

注：公差精度：中等；旋合长度：中等；公差带：6g。
①有关规定见GB/T197-2003的第7章和表9。

螺纹 旋合长度/mm 大径d/mm 中径d2/mm 牙底圆弧半径/mm
＞ ≤ max min max min min①
M8×1 3 9 7.974 7.974 7.324 7.212 0.125
M10×1 4 12 9.974 9.974 9.324 9.212 0.125
M10×1.25 4 12 9.972 9.76 9.16 9.042 0.156
M12×1.25 4.5 13 11.972 11.76 11.16 11.028 0.156
M12×1.5 4.5 13 11.968 11.732 10.994 10.854 0.188
M14×1.5 5.6 16 13.968 13.732 12.994 12.854 0.188
M16×1.5 5.6 16 15.968 15.732 14.994 14.854 0.188
M18×1.5 5.6 16 17.968 17.732 14.994 16.854 0.188
M18×2 5.6 16 17.962 17.682 16.663 16.503 0.25
M20×1.5 5.6 16 19.968 19.732 18.994 18.854 0.188
M20×2 5.6 16 19.962 19.682 18.663 18.503 0.25
M22×1.5 5.6 16 21.968 21.732 20.994 20.854 0.188
M22×2 5.6 16 21.962 21.682 20.663 20.503 0.25
M24×2 8.5 25 23.962 23.682 22.663 22.493 0.25
M27×2 8.5 25 26.962 26.682 25.663 25.493 0.25
M30×2 8.5 25 29.962 29.682 28.663 28.493 0.25
M33×2 8.5 25 32.962 32.682 31.663 31.493 0.25
M36×3 12 36 35.962 35.577 34.003 33.803 0.375
M39×3 12 36 38.952 38.577 37.003 36.803 0.375
M42×3 12 36 41.952 41.577 40.003 39.803 0.375
M45×3 12 36 44.952 44.577 43.003 42.803 0.375
M48×3 15 45 47.952 47.577 46.003 45.791 0.375
M52×4 19 56 51.94 51.465 49.342 49.106 0.5
M56×4 19 56 55.94 55.465 53.342 53.106 0.5
M60×4 19 56 59.94 59.465 57.342 57.106 0.5
M64×4 19 56 63.94 63.465 61.342 61.106 0.5

粗糙精度、优选系列的极限尺寸(摘自GB/T 9146-2003)

粗牙内螺纹中径和小径的极限尺寸

注：公差精度：粗糙；旋合长度：中等；公差带：7H。

螺纹 旋合长度/mm 中径D2/mm 小径D1/mm
＞ ≤ max min max min
M3 1.5 4.5 2.8 2.675 2.639 2.459
M3.5 1.7 5 3.25 3.11 3.05 2.85
M4 2 6 3.695 3.545 3.466 3.242
M5 2.5 7.5 4.64 4.48 4.384 4.134
M6 3 9 5.54 5.35 5.217 4.917
M7 3 9 6.54 6.35 6.217 5.917
M8 4 12 7.388 7.188 6.982 6.647
M10 5 15 9.25 9.026 8.751 8.376
M12 6 18 11.113 10.863 10.531 10.106
M14 8 24 12.966 12.701 12.31 11.835
M16 8 24 14.966 14.701 14.31 13.835
M18 10 30 16.656 16.376 15.854 15.294
M20 10 30 18.656 18.376 17.854 17.294
M22 10 30 20.656 20.376 19.854 19.294
M24 12 36 22.386 22.051 21.382 20.752
M27 12 36 25.386 25.051 24.382 23.752
M30 15 45 28.082 27.727 26.921 26.211
M33 15 45 31.082 30.727 29.921 29.211
M36 18 53 33.777 33.402 32.42 31.67
M39 18 53 36.777 36.402 35.42 34.67
M42 21 63 39.477 39.077 37.979 37.129
M45 21 63 42.477 42.077 40.979 40.129
M48 24 71 45.177 44.752 43.487 42.587
M52 24 71 49.177 48.752 47.487 46.587
M56 28 85 52.878 52.428 50.996 50.046
M60 28 85 56.878 56.428 54.996 54.046
M64 32 85 60.578 60.103 58.505 57.505

粗牙外螺纹大径和中径的极限尺寸

注：公差精度：粗糙；旋合长度：中等；公差带：8g。
①有关规定见GB/T 197-2003的第7章和表9。
螺纹 旋合长度/mm 大径d/mm 中径d2/mm 牙底圆弧半径/mm
＞ ≤ max min max min min①
M5 2.5 7.5 4.976 4.74 4.456 4.306 0.1
M6 3 9 5.974 5.694 5.324 5.144 0.125
M7 3 9 6.974 6.694 6.324 6.144 0.125
M8 4 12 7.972 7.637 7.16 6.97 0.156
M10 5 15 9.968 9.593 8.994 8.782 0.188
M12 6 18 11.966 11.541 10.829 10.593 0.219
M14 8 24 13.962 13.512 12.663 12.413 0.25
M16 8 24 15.962 15.512 14.663 14.413 0.25
M18 10 30 17.958 17.428 16.334 16.069 0.313
M20 10 30 19.958 19.428 18.334 18.069 0.313
M22 10 30 21.958 21.428 20.334 20.069 0.313
M24 12 36 23.952 23.352 22.003 21.688 0.375
M27 12 36 26.952 26.352 25.003 24.688 0.375
M30 15 45 29.947 29.277 27.674 27.339 0.438
M33 15 45 32.947 32.277 30.674 30.339 0.438
M36 18 53 35.94 35.19 33.342 32.987 0.5
M39 18 53 38.94 38.19 36.342 35.987 0.5
M42 21 63 41.937 41.137 39.014 38.639 0.563
M45 21 63 44.937 44.137 42.014 41.639 0.563
M48 24 71 47.929 47.079 44.681 44.281 0.625
M52 24 71 51.929 51.079 48.681 48.281 0.625
M56 28 85 55.925 55.025 52.353 51.928 0.688
M60 28 85 59.925 59.025 56.353 55.928 0.688
M64 32 95 63.92 62.97 60.023 59.573 0.75
<- 上一项 下一项 ->
