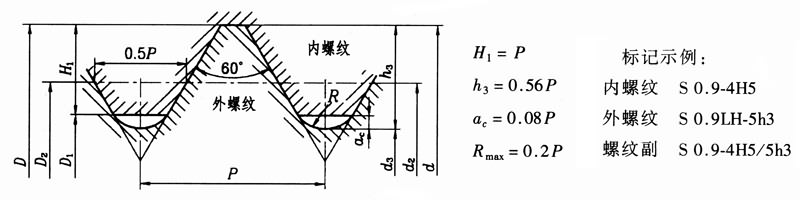

小螺纹的直径与螺距系列(摘自GB/T 15054.3-1994)

螺纹分页导航
本页导航 广告链接

小螺纹的直径与螺距系列(摘自GB/T 15054.3-1994)

注：1．内、外小螺纹的优选公差带分别为4H5和5h3。
2．本表的单位是mm。

公称直径 螺距P 内、外螺纹中径d2=D2 外螺纹小径d3 内螺纹小径d1
第一系列 第二系列
0.3 - 0.08 0.248038 0.2102 0.2232
- 0.35 0.09 0.291543 0.2496 0.2636
0.4 - 0.1 0.335048 0.288 0.304
- 0.45 0.1 0.385048 0.338 0.354
0.5 - 0.125 0.41881 0.36 0.38
- 0.55 0.125 0.46881 0.41 0.43
0.6 - 0.15 0.502572 0.432 0.456
- 0.7 0.175 0.586334 0.504 0.532
0.8 - 0.2 0.670096 0.576 0.608
- 0.9 0.225 0.753858 0.648 0.684
1 - 0.25 0.83762 0.72 0.76
- 1.1 0.25 0.93762 0.82 0.86
1.2 - 0.25 1.03762 0.92 0.96
- 1.4 0.5 1.205144 1.064 1.112
