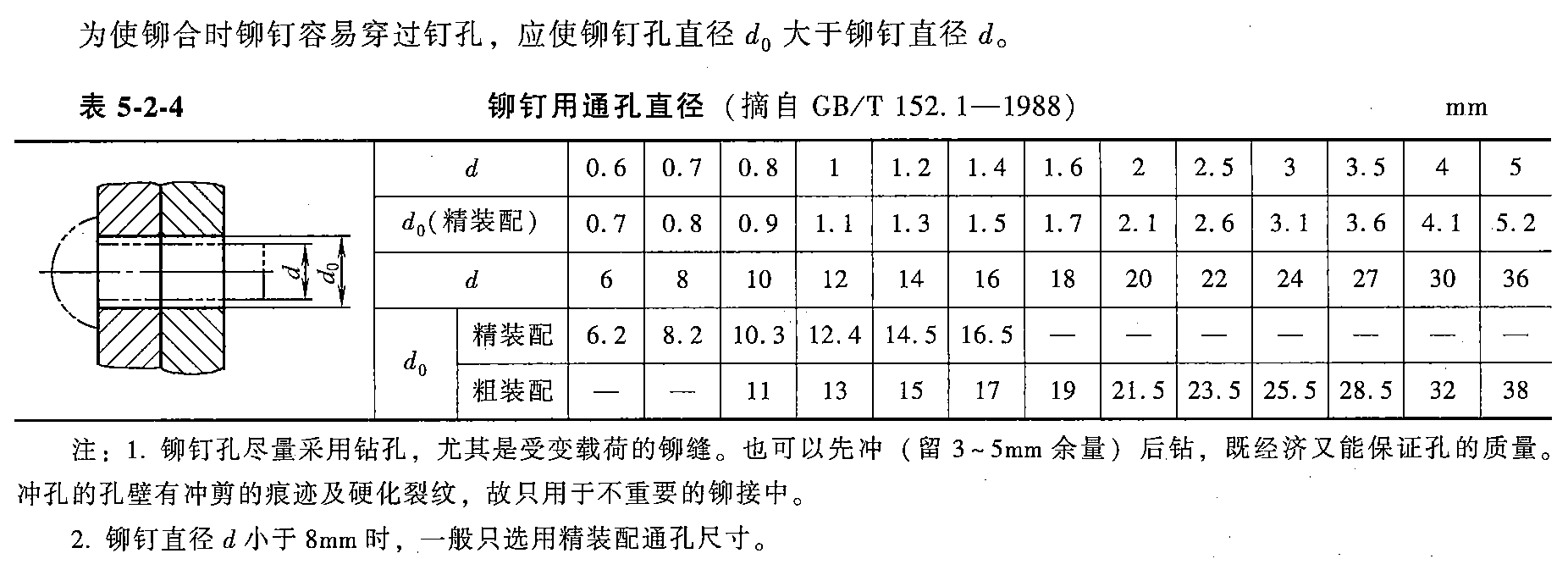

铆钉用通孔直径d0
注：1．钉孔尽量采用钻孔，尤其是受变载荷的铆缝。也可以先冲(留3～5mm余量)后钻，即经济又能保证孔的质量。冲孔的孔壁有冲剪的痕迹及硬化裂纹，故只用于不重要的铆接中。
2．铆钉直径d小于8mm时一般只进行精装配。
3．本表的单位是mm。
| d | d0 精装配 | d | d0 精装配 | d0 粗装配 |
|---|---|---|---|---|
| 0.6 | 0.7 | 6 | 6.2 | — |
| 0.7 | 0.8 | 8 | 8.2 | — |
| 0.8 | 0.9 | 10 | 10.3 | 11 |
| 1 | 1.1 | 12 | 12.4 | 13 |
| 1.2 | 1.3 | 14 | 14.5 | 15 |
| 1.4 | 1.5 | 16 | 16.5 | 17 |
| 1.6 | 1.7 | 18 | — | 19 |
| 2 | 2.1 | 20 | — | 21.5 |
| 2.5 | 2.6 | 22 | — | 23.5 |
| 3 | 3.1 | 24 | — | 25.5 |
| 3.5 | 3.6 | 27 | — | 28.5 |
| 4 | 4.1 | 30 | — | 32 |
| 5 | 5.2 | 36 | — | 38 |
