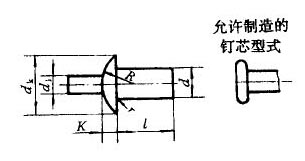

扁圆头击芯铆钉(摘自GB/T 15855.1-1995)
注：1．尽可能不采用括号内的规格。
2．尺寸R只适用于GB/T15855.1。
3．本表的单位是mm。
| d | 公称 | 3 | 4 | 5 | (6) | 6.4 |
|---|---|---|---|---|---|---|
| max | 2.94 | 3.92 | 4.92 | 5.92 | 6.32 | |
| min | 3.06 | 4.08 | 5.08 | 6.08 | 6.48 | |
| dk | max | 6.24 | 8.29 | 9.89 | 12.35 | 13.29 |
| min | 5.76 | 7.71 | 9.31 | 11.65 | 12.71 | |
| Kmax | 1.4 | 1.7 | 2 | 2.4 | 3 | |
| d1参考 | 1.8 | 2.18 | 2.8 | 3.6 | 3.8 | |
| R≈ | 5 | 6.8 | 8.7 | 9.3 | 9.3 | |
| rmax | 0.5 | 0.5 | 0.7 | 0.7 | 0.7 | |
| l | 6～（15） | 6～20 | 8～32 | 8～（45） | 8～（45） | |
| 长度尺寸系列：6，7，8，9，10，(11)，12，(13)，14，(15)，16，(17)，18，(19)，20，(21)，22，(23)，24，(25)，26，(27)，28，(29)，30，(31)，32，(33)，34，(35)，36，(37)，38，(39)，40， | ||||||
