粘接接头改进结构
| (1)对接结构的改进 | ||
|---|---|---|
|
将对接接头改为斜接头，不但可以增加粘接面积，而且接头受力由拉力或扯离力改变与主要受剪切力。为提高采用斜接头的效果，建议取α≤45° | |
|
互相嵌入增大了粘接面积，并有帮助粘接剂承受某些方向外载荷的作用，但形状较复杂，要求较高的加工精度并留有适当的间隙，适用于较厚的零件连接 | |
|
适用于较簿板状零件的连接。用盖板增大了粘接面积。双盖板受力合理，但零件表面有凸起的盖板。单盖板有附加力矩，但可得到一面平整的表面 | |
| (2)角接头结构的改进 | ||
|
图中的几种结构都能够增大粘接面积(与表6.5-31中的角接结构比较)但左边二图受力对粘接缝为不利的扯离力。而右图两种结构受力情况较为有利 | |

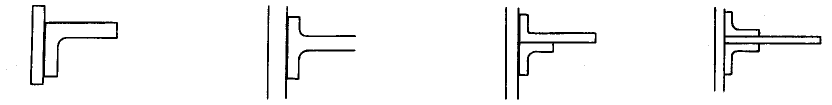

| (3)T形接头结构的改进 | ||
|
||
| 由左至右四种结构的强度依次增大，而结构的复杂程度依次增加 | ||
| (4)圆棒接头的改进 | ||
|
||
| (5)圆管接头的改进 | ||
|
||
| (6)圆棒、圆管与平面粘接接头的改进 | ||

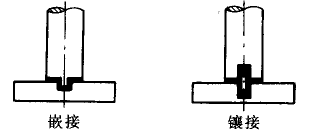

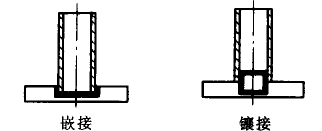

| 圆棒与平面粘接 | 圆管与平面粘接 | 圆棒与圆管粘接 |
|
|
|
