销的标准件
圆柱销

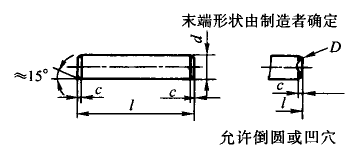

圆柱销 不淬硬钢和奥氏体不锈钢(摘自GB/T 119.1-2000)
标记示例：
公称直径d=8mm、公差为m6、公称长度l=30、材料为钢、不经淬火、不经表面处理的圆柱销的标记：
销GB/T 119.1 8m6×30
尺寸公差同上，材料为钢、普通淬火(A型)、表面氧化处理的圆柱销的标记：
销GB/T 119.2 8×30
尺寸公差同上，材料为C1组马氏体不锈钢表面氧化处理的圆柱销的标记：
销GB/T 119.2 6×30-C1
注：1．l系列(公称尺寸，单位mm)：2，3，4，5，6，8，10，12，14，16，18，20，22，24，26，28，30，32，35，40，45，50，55，60，65，70，75，80，85，90，100，公称长度大于100mm，按20mm递增。
2．本表的单位是mm。
| d | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.5 | 0.63 | 0.8 | 1.2 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6.3 | 8 |
| 1 | 2～6 | 2～8 | 4～10 | 4～12 | 4～16 | 6～20 | 6～24 | 8～30 | 8～40 | 10～50 | 12～60 | 14～80 | 18～95 | 22～140 | 26～180 | 35～200 | 50～200 | 60～200 | 80～200 | 95～200 |
|
1. 钢硬度125～245HV30，奥氏体不锈钢Al硬度210～280HV30
2. 粗糙度公差m6：Ra≤0.8μm，公差h8：Ra≤1.6μm |
||||||||||||||||||||
圆柱销 淬硬钢和马氏体不锈钢(摘自GB/T 119.2-2000)
标记示例：
公称直径d=8mm、公差为m6、公称长度l=30、材料为钢、不经淬火、不经表面处理的圆柱销的标记：
销GB/T 119.1 8m6×30
尺寸公差同上，材料为钢、普通淬火(A型)、表面氧化处理的圆柱销的标记：
销GB/T 119.2 8×30
尺寸公差同上，材料为C1组马氏体不锈钢表面氧化处理的圆柱销的标记：
销GB/T 119.2 6×30-C1
注：1．l系列(公称尺寸，单位mm)：2，3，4，5，6，8，10，12，14，16，18，20，22，24，26，28，30，32，35，40，45，50，55，60，65，70，75，80，85，90，100，公称长度大于100mm，按20mm递增。
2．本表的单位是mm。
| d | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c | 0.2 | 0.3 | 0.35 | 0.4 | 0.5 | 0.63 | 0.8 | 1.2 | 1.6 | 2 | 2.5 | 3 | 3.5 |
| l | 3～10 | 4～16 | 5～20 | 6～24 | 8～30 | 10～40 | 12～50 | 14～60 | 18～80 | 22～100 | 26～100 | 40～100 | 50～100 |
|
1．钢A型、普通淬火，硬度550～650HV30，B型表面淬火，表面硬度600～700HV1，渗碳深度0.25～0.4mm，550HV1。马氏体不锈钢C1，淬火并回火，硬度460～560HV30
2．表面粗糙度Ra≤0.8μm |
|||||||||||||
内螺纹圆柱销 不淬硬钢和奥氏体不锈钢(摘自GB/T 120.1-2000)
注：1．标记示例：公称直径d=10mm、公差为m6，公称长度l=60mm、材料为A1组奥氏体不锈钢，表面简单处理的内螺纹圆柱销：
销 GB/T120.1-2000 10×60-A1
2．本表的单位是mm。
| d(公称)m6 | a | c1 | d1 | t1 | t2 min | c | l(商品规格范围) | l系列(公称尺寸) |
|---|---|---|---|---|---|---|---|---|
| 6 | 0.8 | 1.2 | M4 | 6 | 10 | 2.1 | 16～60 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 8 | 1 | 1.6 | M5 | 8 | 12 | 2.6 | 18～80 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 10 | 1.2 | 2 | M6 | 10 | 16 | 3 | 22～100 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 12 | 1.6 | 2.5 | M6 | 12 | 20 | 3.8 | 26～120 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 16 | 2 | 3 | M8 | 16 | 25 | 4.6 | 32～160 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 20 | 2.5 | 3.5 | M10 | 18 | 28 | 6 | 40～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 25 | 3 | 4 | M16 | 24 | 35 | 6 | 50～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 30 | 4 | 5 | M20 | 30 | 40 | 7 | 60～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 40 | 5 | 6.3 | M20 | 30 | 40 | 8 | 80～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 50 | 6.3 | 8 | M24 | 36 | 50 | 10 | 100～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |

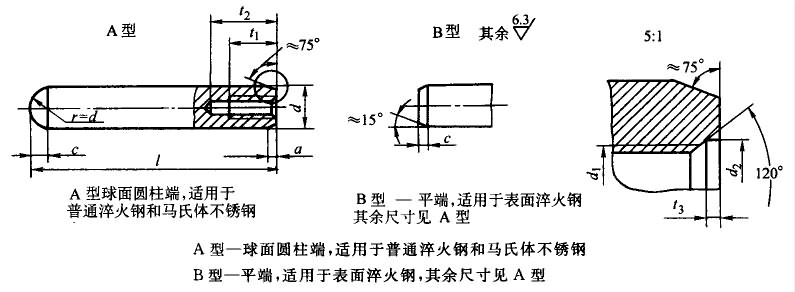

内螺纹圆柱销 淬硬钢和马氏体不锈钢(摘自GB/T 120.2-2000)
注：1．标记示例：公称直径d=10mm、公差为m6，公称长度l=60mm、材料为A1组奥氏体不锈钢，表面简单处理的内螺纹圆柱销：
销 GB/T120.2-2000 10×60-A1
2．本表的单位是mm。
| d(公称)m6 | a | c1 | d1 | t1 | t2 min | c | l(商品规格范围) | l系列(公称尺寸) |
|---|---|---|---|---|---|---|---|---|
| 6 | 0.8 | 1.2 | M4 | 6 | 10 | 2.1 | 16～60 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 8 | 1 | 1.6 | M5 | 8 | 12 | 2.6 | 18～80 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 10 | 1.2 | 2 | M6 | 10 | 16 | 3 | 22～100 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 12 | 1.6 | 2.5 | M6 | 12 | 20 | 3.8 | 26～120 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 16 | 2 | 3 | M8 | 16 | 25 | 4.6 | 32～160 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 20 | 2.5 | 3.5 | M10 | 18 | 28 | 6 | 40～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 25 | 3 | 4 | M16 | 24 | 35 | 6 | 50～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 30 | 4 | 5 | M20 | 30 | 40 | 7 | 60～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 40 | 5 | 6.3 | M20 | 30 | 40 | 8 | 80～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |
| 50 | 6.3 | 8 | M24 | 36 | 50 | 10 | 100～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180，200，公称长度大于200mm，按20mm递增 |

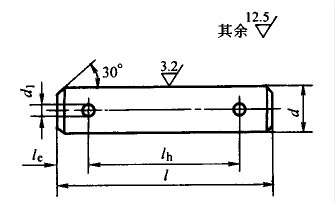

带孔销(摘自GB/T 880-2000)
注：1．尽可能不采用括号内的规格。
2．lh尺寸为商品规格范围。
3．标记示例：
公称直径d=10mm,公称长度l=60mm，材料为35钢、经热处理及表面氧化处理的带孔销：
销 GB/T 880-2000 10×60
4．本表的单位是mm。
| d(公称) h11 | d1 min H13 | le ≈ | c ≈ | 开口销 | lh H14 | l 范围 | l 系列 |
|---|---|---|---|---|---|---|---|
| 3 | 0.8 | 1.5 | 1 | 0.8×6 | l—3 | 8～50 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 4 | 1 | 2 | 1 | 1×8 | l—4 | 8～50 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 5 | 1.6 | 2 | 2 | 1.6×10 | l—4 | 12～60 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 6 | 1.6 | 2.5 | 2 | 1.6×10 | l—5 | 12～60 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 8 | 2 | 3 | 2 | 2×12 | l—6 | 16～80 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 10 | 3.2 | 4 | 2 | 3.2×16 | l—8 | 20～100 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 12 | 4 | 5 | 3 | 4×20 | l—10 | 30～120 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| (14) | 4 | 5 | 3 | 4×25 | l—10 | 30～120 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 16 | 4 | 5 | 3 | 4×25 | l—10 | 30～120 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| (18) | 5 | 6.5 | 3 | 5×30 | l—13 | 40～160 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 20 | 5 | 6.5 | 4 | 5×30 | l—13 | 40～200 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| (22) | 5 | 6.5 | 4 | 5×35 | l—13 | 40～200 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |
| 25 | 6.3 | 8 | 4 | 6.3×40 | l—16 | 50～200 | 8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200 |

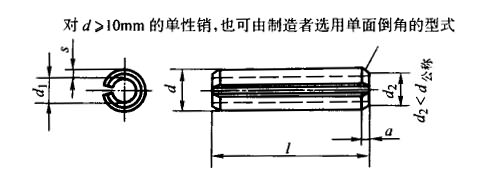

弹性圆柱销直槽重型(摘自GB/T 879.1-2000)
注：1．标记示例：
公称直径d=6mm、公称长度l=30mm、材料为钢(Sr)、热处理硬度500HV30～560HV30、表面氧化处理、直槽、重型弹性圆柱销：
销 GB/T879.1 6×30
2．l系列：4,5,6,8,10,12,14.16,18,20,22,24,26,28,30,82,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200
3．材料：
钢：由制造者任选，优质碳素钢或硅锰钢。
奥氏体不锈钢(A)。
马氏体不锈钢(C)。
4．表面处理
钢：不经处理；氧化；磷化；镀锌钝化。
奥氏体不锈钢：简单处理。
马氏体不锈钢：简单处理。
其他表面镀层或表面处理，应由供需双方协议。
所有公差仅适用于涂、镀前的公差。
5．直槽：采用标准的、槽的形状和宽度由制造者任选。
6．表面：不允许有不规则的和有害的缺陷；销的任何部位不得有毛刺。
7．a值为参考。
8．G*min为最小双面剪切载荷值,kN。仅适用钢和马氏体不锈钢；对奥氏体不锈钢弹性柱销，不规定双面剪切载荷值。
9．公称长度大于200mm，按20mm递增。
10．d的max及min尺寸为装配前尺寸。
11．销孔的公称直径应等于弹性销的公称直径(d公称)，其公差带为H12。
12．由于弹性圆柱销带开口，槽口位置不应装在销子受压的一面，在组装图上应表示槽口方向。销子装入允许的最小键孔时，槽口也不得完全闭合。
13．详细的材料成分及技术条件，请见有关国标。
14．本表的单位是mm。
| d(公称） | d(max) | d(min) | d1 | a max | s | G*min/KN | 商品规格 l | l 系列 | 材料 | 表面处理 | 直槽 | 表面 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.3 | 1.2 | 0.8 | 0.35 | 0.2 | 0.7 | 4～20 |
4,5,6, 8,10, 12,14, 16,18, 20,22, 24,26, 28,30, 32,35, 40,45, 50,55, 60,65, 70,75, 80,85, 90,95, 100, 120, 140, 160, 180, 200 |
1．钢：由制造者任选，优质碳素钢或硅锰钢。 2．奥氏体不锈钢(A)。 3．马氏体不锈钢(C)。 |
1．钢：不经处理；氧化；磷化；镀锌钝化。 2．奥氏体不锈钢：简单处理。 3．马氏体不锈钢：简单处理。 4．其他表面镀层或表面处理，应由供需双方协议。 5．所有公差仅适用于涂、镀前的公差 |
采用标准的、槽的形状和宽度由制造者任选 |
不允许有不规则的和有害的缺陷； 销的任何部位不得有毛刺 |
| 1.5 | 1.8 | 1.7 | 1.1 | 0.45 | 0.3 | 1.5 | 4～20 | |||||
| 2 | 2.4 | 2.3 | 1.5 | 0.55 | 0.4 | 2.82 | 4～30 | |||||
| 2.5 | 2.9 | 2.8 | 1.8 | 0.6 | 0.5 | 4.38 | 4～30 | |||||
| 3 | 3.4 | 3.3 | 2.1 | 0.7 | 0.6 | 6.32 | 4～40 | |||||
| 3.5 | 4 | 3.8 | 2.3 | 0.8 | 0.75 | 9.06 | 4～40 | |||||
| 4 | 4.6 | 4.4 | 2.8 | 0.85 | 0.8 | 11.24 | 4～50 | |||||
| 4.5 | 5.1 | 4.9 | 2.9 | 1 | 1 | 15.36 | 5～50 | |||||
| 5 | 5.6 | 5.4 | 3.4 | 1.1 | 1 | 17.54 | 5～80 | |||||
| 6 | 6.7 | 6.4 | 4 | 1.4 | 1.2 | 26.04 | 10～100 | |||||
| 8 | 8.5 | 8.5 | 5.5 | 2 | 1.5 | 42.76 | 10～120 | |||||
| 10 | 10.8 | 10.5 | 6.5 | 2.4 | 2 | 70.16 | 10～160 | |||||
| 12 | 12.8 | 12.5 | 7.5 | 2.4 | 2.5 | 104.1 | 10～180 | |||||
| 13 | 13.8 | 13.5 | 8.5 | 2.4 | 2.5 | 115.1 | 10～180 | |||||
| 14 | 14.8 | 14.5 | 8.5 | 2.4 | 3 | 144.7 | 10～200 | |||||
| 16 | 16.8 | 16.5 | 10.5 | 2.4 | 3 | 171 | 10～200 | |||||
| 18 | 18.9 | 18.5 | 11.5 | 2.4 | 3.5 | 222.5 | 10～200 | |||||
| 20 | 20.9 | 20.5 | 12.5 | 3.4 | 4 | 280.6 | 10～200 | |||||
| 21 | 21.9 | 21.5 | 13.5 | 3.4 | 4 | 298.2 | 14～200 | |||||
| 25 | 25.9 | 25.1 | 15.5 | 3.4 | 5 | 438.5 | 14～200 | |||||
| 28 | 28.9 | 28.5 | 17.5 | 3.4 | 5.5 | 452.6 | 14～200 | |||||
| 30 | 30.9 | 30.5 | 18.5 | 3.4 | 6 | 631.4 | 14～200 | |||||
| 32 | 32.9 | 32.5 | 20.5 | 3.6 | 6 | 684 | 20～200 | |||||
| 35 | 35.9 | 35.5 | 21.5 | 3.6 | 7 | 859 | 20～200 | |||||
| 38 | 38.9 | 38.5 | 23.5 | 4.6 | 7.5 | 1003 | 20～200 | |||||
| 40 | 40.9 | 40.5 | 25.5 | 4.6 | 7.5 | 1068 | 20～200 | |||||
| 45 | 45.9 | 45.5 | 28.5 | 4.6 | 8.5 | 1360 | 20～200 | |||||
| 50 | 50.9 | 50.5 | 31.5 | 4.6 | 9.5 | 1685 | 20～200 |
弹性圆柱销直槽轻型(摘自GB/T 879.2-2000)
注：1．标记示例：
公称直径d=6mm、公称长度l=30mm、材料为钢(Sr)、热处理硬度500HV30～560HV30、表面氧化处理、直槽、轻型弹性圆柱销：
销 GB/T879.2 6×30
2．l系列：4,5,6,8,10,12,14.16,18,20,22,24,26,28,30,82,35,40,45,50,55,60,65,70,75,80,85,90,95,100,120,140,160,180,200
3．材料：
钢：由制造者任选，优质碳素钢或硅锰钢。
奥氏体不锈钢(A)。
马氏体不锈钢(C)。
4．表面处理
钢：不经处理；氧化；磷化；镀锌钝化。
奥氏体不锈钢：简单处理。
马氏体不锈钢：简单处理。
其他表面镀层或表面处理，应由供需双方协议。
所有公差仅适用于涂、镀前的公差。
5．直槽：采用标准的、槽的形状和宽度由制造者任选。
6．表面：不允许有不规则的和有害的缺陷；销的任何部位不得有毛刺。
7．a值为参考。
8．G*min为最小双面剪切载荷值,kN。仅适用钢和马氏体不锈钢；对奥氏体不锈钢弹性柱销，不规定双面剪切载荷值。
9．公称长度大于200mm，按20mm递增。
10．d的max及min尺寸为装配前尺寸。
11．销孔的公称直径应等于弹性销的公称直径(d公称)，其公差带为H12。
12．由于弹性圆柱销带开口，槽口位置不应装在销子受压的一面，在组装图上应表示槽口方向。销子装入允许的最小键孔时，槽口也不得完全闭合。
13．详细的材料成分及技术条件，请见有关国标。
14．本表的单位是mm。
| d(公称） | d(max) | d(min) | d1 | a max | s | G*min/KN | 商品规格 l | l 系列 | 材料 | 表面处理 | 直槽 | 表面 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.3 | 1.2 | — | — | — | — | 4～20 |
4,5,6, 8,10, 12,14, 16,18, 20,22, 24,26, 28,30, 32,35, 40,45, 50,55, 60,65, 70,75, 80,85, 90，95, 100, 120, 140, 160, 180, 200 |
1．钢：由制造者任选，优质碳素钢或硅锰钢。 2．奥氏体不锈钢(A)。 3．马氏体不锈钢(C)。 |
1．钢：不经处理；氧化；磷化；镀锌钝化。 2．奥氏体不锈钢：简单处理。 3．马氏体不锈钢：简单处理。 4．其他表面镀层或表面处理，应由供需双方协议。 5．所有公差仅适用于涂、镀前的公差 |
采用标准的、槽的形状和宽度由制造者任选 |
不允许有不规则的和有害的缺陷； 销的任何部位不得有毛刺 |
| 1.5 | 1.8 | 1.7 | — | — | — | — | 4～20 | |||||
| 2 | 2.4 | 2.3 | 1.9 | 0.4 | 0.2 | 1.5 | 4～30 | |||||
| 2.5 | 2.9 | 2.8 | 2.3 | 0.45 | 0.25 | 2.4 | 4～30 | |||||
| 3 | 3.4 | 3.3 | 2.7 | 0.45 | 0.3 | 3.5 | 4～40 | |||||
| 3.5 | 4 | 3.8 | 3.1 | 0.5 | 0.35 | 4.6 | 4～40 | |||||
| 4 | 4.6 | 4.4 | 3.4 | 0.7 | 0.5 | 8 | 4～50 | |||||
| 4.5 | 5.1 | 4.9 | 3.9 | 0.7 | 0.5 | 8.8 | 5～50 | |||||
| 5 | 5.6 | 5.4 | 4.4 | 0.7 | 0.5 | 10.4 | 5～80 | |||||
| 6 | 6.7 | 6.4 | 4.9 | 0.9 | 0.75 | 18 | 10～100 | |||||
| 8 | 8.5 | 8.5 | 7 | 1.8 | 0.75 | 24 | 10～120 | |||||
| 10 | 10.8 | 10.5 | 8.5 | 2.4 | 1 | 40 | 10～160 | |||||
| 12 | 12.8 | 12.5 | 10.5 | 2.4 | 1 | 48 | 10～180 | |||||
| 13 | 13.8 | 13.5 | 11 | 2.4 | 1.2 | 66 | 10～180 | |||||
| 14 | 14.8 | 14.5 | 11.5 | 2.4 | 1.5 | 84 | 10～200 | |||||
| 16 | 16.8 | 16.5 | 13.5 | 2.4 | 1.5 | 98 | 10～200 | |||||
| 18 | 18.9 | 18.5 | 15 | 2.4 | 1.7 | 126 | 10～200 | |||||
| 20 | 20.9 | 20.5 | 16.5 | 2.4 | 2 | 158 | 10～200 | |||||
| 21 | 21.9 | 21.5 | 17.5 | 2.4 | 2 | 168 | 14～200 | |||||
| 25 | 25.9 | 25.1 | 21.5 | 3.4 | 2 | 202 | 14～200 | |||||
| 28 | 28.9 | 28.5 | 23.5 | 3.4 | 2.5 | 280 | 14～200 | |||||
| 30 | 30.9 | 30.5 | 25.5 | 3.4 | 2.5 | 302 | 14～200 | |||||
| 32 | 32.9 | 32.5 | — | — | — | — | 20～200 | |||||
| 35 | 35.9 | 35.5 | 28.5 | 3.4 | 3.5 | 490 | 20～200 | |||||
| 38 | 38.9 | 38.5 | — | — | — | — | 20～200 | |||||
| 40 | 40.9 | 40.5 | 32.5 | 4.6 | 4 | 634 | 20～200 | |||||
| 45 | 45.9 | 45.5 | 37.5 | 4.6 | 4 | 720 | 20～200 | |||||
| 50 | 50.9 | 50.5 | 40.5 | 4.6 | 5 | 1000 | 20～200 |

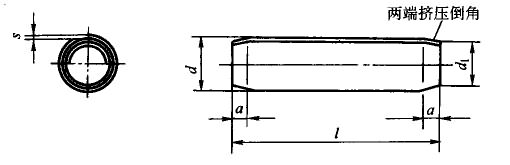

弹性圆柱销 卷制 重型(摘自GB/T 879.3-2000)
注：1．Gmin为最小双面剪切载荷，kN；
2．公称长度大于200mm，按20mm递增。
3．其中仅GB/T879.4的公差带为：H12适用于d≥1.5mm;H10适用于d≤1.2mm。
4. 标记示例：
公称直径d=6mm、公称长度l=30mm、材料为钢(St)、热处理硬度420HV30～545HV30、表面氧化处理、卷制、重型弹性圆柱销：
销 GB/T879.3 6×30
公称直径d=6mm、公称长度l=30mm、材料为奥氏体不锈钢(A)、不经处理、表面简单处理、卷制、重型弹性圆柱销：
销 GB/T879.3 6×30—A
5. 本表的单位是mm。
①适用于钢和马氏体不锈钢产品。
②适用于奥氏体不锈钢产品。
| d公称 | GB/T 879.3 d 装配前 max | GB/T 879.3 d 装配前 min | GB/T 879.3 s | GB/T 879.3 Gmin/kN ① | GB/T 879.3 Gmin/kN ② | d1装配前 | a | 商品规格l | l 系列 | 技术条件(材料) | 技术条件(表面缺陷) | 技术条件(表面处理) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | — | — | — | — | — | 0.75 | 0.3 | 4～16 |
4,5,6, 8,10, 12,14, 16,18, 20,22, 24,26, 28,30, 32,35, 40,45, 50,55, 60,65, 70,75, 80,85, 90,95, 100, 140, 160, 180, 200 |
(1)钢； (2)奥氏体不锈钢(A)； (3)马氏体不锈钢(C) |
不允许有不规则的和有害的缺陷； 销的任何部位不得有毛病 |
(1)钢：不经处理；氧化；磷化；镀锌钝化。 (2)奥氏体不锈钢(A)和马氏体不锈钢(C)：简单处理。 (3)其他表面镀层或表面处理应由供需双方协议。 (4)所有公差仅适用于涂、镀前的公差 |
| 1 | — | — | — | — | — | 0.95 | 0.3 | 4～16 | ||||
| 1.2 | — | — | — | — | — | 1.15 | 0.4 | 4～16 | ||||
| 1.5 | 1.71 | 1.61 | 0.17 | 1.9 | 1.45 | 1.4 | 0.5 | 4～24 | ||||
| 2 | 2.21 | 2.11 | 0.22 | 3.5 | 2.5 | 1.9 | 0.7 | 4～40 | ||||
| 2.5 | 2.73 | 2.62 | 0.28 | 5.5 | 3.8 | 2.4 | 0.7 | 5～45 | ||||
| 3 | 3.25 | 3.12 | 0.33 | 7.6 | 5.7 | 2.9 | 0.9 | 6～50 | ||||
| 3.5 | 3.79 | 3.46 | 0.39 | 10 | 7.6 | 3.4 | 1 | 6～50 | ||||
| 4 | 4.3 | 4.15 | 0.45 | 13.5 | 10 | 3.9 | 1.1 | 8～60 | ||||
| 5 | 5.35 | 5.15 | 0.56 | 20 | 15.5 | 4.85 | 1.3 | 10～60 | ||||
| 6 | 6.4 | 6.18 | 0.67 | 30 | 23 | 5.85 | 1.5 | 12～75 | ||||
| 8 | 8.55 | 8.25 | 0.9 | 53 | 41 | 7.8 | 2 | 16～120 | ||||
| 10 | 10.65 | 10.3 | 1.1 | 84 | 64 | 9.75 | 2.5 | 20～120 | ||||
| 12 | 12.75 | 11.7 | 1.3 | 120 | 91 | 11.7 | 3 | 24～160 | ||||
| 14 | 14.85 | 13.6 | 1.6 | 165 | — | 13.6 | 3.5 | 28～200 | ||||
| 16 | 16.9 | 16.4 | 1.8 | 210 | — | 15.6 | 4 | 32～200 | ||||
| 20 | 21 | 20.4 | 2.2 | 340 | — | 19.6 | 4.5 | 45～200 |
弹性圆柱销 卷制 标准型(摘自GB/T 879.4-2000)
注：1．Gmin为最小双面剪切载荷，kN；
2．公称长度大于200mm，按20mm递增。
3．其中仅GB/T879.4的公差带为：H12适用于d≥1.5mm;H10适用于d≤1.2mm。
4. 标记示例：
公称直径d=6mm、公称长度l=30mm、材料为钢(St)、热处理硬度420HV30～545HV30、表面氧化处理、卷制、标准型弹性圆柱销：
销 GB/T879.4 6×30
公称直径d=6mm、公称长度l=30mm、材料为奥氏体不锈钢(A)、不经处理、表面简单处理、卷制、标准型弹性圆柱销：
销 GB/T879.4 6×30—A
5. 本表的单位是mm。
①适用于钢和马氏体不锈钢产品。
②适用于奥氏体不锈钢产品。
| d公称 | GB/T 879.4 d 装配前 max | GB/T 879.4 d 装配前 min | GB/T 879.4 s | GB/T 879.4 Gmin/kN ① | GB/T 879.4 Gmin/kN ② | d1装配前 | a | 商品规格l | l 系列 | 技术条件(材料) | 技术条件(表面缺陷) | 技术条件(表面处理) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 0.91 | 0.85 | 0.07 | 0.4 | 0.3 | 0.75 | 0.3 | 4～16 |
4,5,6, 8,10, 12,14, 16,18, 20,22, 24,26, 28,30, 32,35, 40,45, 50,55, 60,65, 70,75, 80,85, 90,95, 100, 140, 160, 180, 200 |
(1)钢； (2)奥氏体不锈钢(A)； (3)马氏体不锈钢(C) |
不允许有不规则的和有害的缺陷； 销的任何部位不得有毛病 |
(1)钢：不经处理；氧化；磷化；镀锌钝化。 (2)奥氏体不锈钢(A)和马氏体不锈钢(C)：简单处理。 (3)其他表面镀层或表面处理应由供需双方协议。 (4)所有公差仅适用于涂、镀前的公差 |
| 1 | 1.15 | 1.05 | 0.08 | 0.6 | 0.45 | 0.95 | 0.3 | 4～16 | ||||
| 1.2 | 1.35 | 1.25 | 0.1 | 0.9 | 0.65 | 1.15 | 0.4 | 4～16 | ||||
| 1.5 | 1.73 | 1.62 | 0.13 | 1.45 | 1.05 | 1.4 | 0.5 | 4～24 | ||||
| 2 | 2.25 | 2.13 | 0.17 | 2.5 | 1.9 | 1.9 | 0.7 | 4～40 | ||||
| 2.5 | 2.78 | 2.65 | 0.21 | 3.9 | 2.9 | 2.4 | 0.7 | 5～45 | ||||
| 3 | 3.3 | 3.15 | 0.25 | 5.5 | 4.2 | 2.9 | 0.9 | 6～50 | ||||
| 3.5 | 3.85 | 3.67 | 0.29 | 7.5 | 5.7 | 3.4 | 1 | 6～50 | ||||
| 4 | 4.4 | 4.2 | 0.33 | 9.6 | 7.6 | 3.9 | 1.1 | 8～60 | ||||
| 5 | 5.5 | 5.25 | 0.42 | 15 | 11.5 | 4.85 | 1.3 | 10～60 | ||||
| 6 | 6.5 | 6.25 | 0.5 | 22 | 16.8 | 5.85 | 1.5 | 12～75 | ||||
| 8 | 8.83 | 8.3 | 0.67 | 39 | 30 | 7.8 | 2 | 16～120 | ||||
| 10 | 10.8 | 10.35 | 0.84 | 62 | 48 | 9.75 | 2.5 | 20～120 | ||||
| 12 | 12.85 | 12.4 | 1 | 89 | 67 | 11.7 | 3 | 24～160 | ||||
| 14 | 14.95 | 14.45 | 1.2 | 120 | — | 13.6 | 3.5 | 28～200 | ||||
| 16 | 17 | 16.45 | 1.3 | 155 | — | 15.6 | 4 | 32～200 | ||||
| 20 | 21.1 | 20.4 | 1.7 | 250 | — | 19.6 | 4.5 | 45～200 |
弹性圆柱销 卷制 轻型(摘自GB/T 879.5-2000)
注：1．Gmin为最小双面剪切载荷，kN；
2．公称长度大于120mm，按20mm递增。
3．其中仅GB/T879.4的公差带为：H12适用于d≥1.5mm;H10适用于d≤1.2mm。
4. 标记示例：
公称直径d=6mm、公称长度l=30mm、材料为钢(St)、热处理硬度420HV30～545HV30、表面氧化处理、卷制、轻型弹性圆柱销：
销 GB/T879.5 6×30
公称直径d=6mm、公称长度l=30mm、材料为奥氏体不锈钢(A)、不经处理、表面简单处理、卷制、轻型弹性圆柱销：
销 GB/T879.5 6×30—A
5. 本表的单位是mm。
①适用于钢和马氏体不锈钢产品。
②适用于奥氏体不锈钢产品。
| d公称 | GB/T 879.5 d 装配前 max | GB/T 879.5 d 装配前 min | GB/T 879.5 s | GB/T 879.5 Gmin/kN ① | GB/T 879.5 Gmin/kN ② | d1装配前 | a | 商品规格l | l 系列 | 技术条件(材料) | 技术条件(表面缺陷) | 技术条件(表面处理) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | — | — | — | — | — | 0.75 | 0.3 | 4～16 |
4,5,6, 8,10, 12,14, 16,18, 20,22, 24,26, 28,30, 32,35, 40,45, 50,55, 60,65, 70,75, 80,85, 90,95, 100, 140, 160, 180, 200 |
(1)钢； (2)奥氏体不锈钢(A)； (3)马氏体不锈钢(C) |
不允许有不规则的和有害的缺陷； 销的任何部位不得有毛病 |
(1)钢：不经处理；氧化；磷化；镀锌钝化。 (2)奥氏体不锈钢(A)和马氏体不锈钢(C)：简单处理。 (3)其他表面镀层或表面处理应由供需双方协议。 (4)所有公差仅适用于涂、镀前的公差 |
| 1 | — | — | — | — | — | 0.95 | 0.3 | 4～16 | ||||
| 1.2 | — | — | — | — | — | 1.15 | 0.4 | 4～16 | ||||
| 1.5 | 1.75 | 1.62 | 0.08 | 0.8 | 0.65 | 1.4 | 0.5 | 4～24 | ||||
| 2 | 2.28 | 2.13 | 0.11 | 1.5 | 1.1 | 1.9 | 0.7 | 4～40 | ||||
| 2.5 | 2.82 | 2.65 | 0.14 | 2.3 | 1.8 | 2.4 | 0.7 | 5～45 | ||||
| 3 | 3.35 | 3.15 | 0.17 | 3.3 | 2.5 | 2.9 | 0.9 | 6～50 | ||||
| 3.5 | 3.87 | 3.67 | 0.19 | 4.5 | 3.4 | 3.4 | 1 | 6～50 | ||||
| 4 | 4.45 | 4.2 | 0.22 | 5.7 | 4.4 | 3.9 | 1.1 | 8～60 | ||||
| 5 | 5.5 | 5.2 | 0.28 | 9 | 7 | 4.85 | 1.3 | 10～60 | ||||
| 6 | 6.55 | 6.25 | 0.33 | 13 | 10 | 5.85 | 1.5 | 12～75 | ||||
| 8 | 8.65 | 8.3 | 0.45 | 23 | 18 | 7.8 | 2 | 16～120 | ||||
| 10 | — | — | — | — | — | 9.75 | 2.5 | 20～120 | ||||
| 12 | — | — | — | — | — | 11.7 | 3 | 24～160 | ||||
| 14 | — | — | — | — | — | 13.6 | 3.5 | 28～200 | ||||
| 16 | — | — | — | — | — | 15.6 | 4 | 32～200 | ||||
| 20 | — | — | — | — | — | 19.6 | 4.5 | 45～200 |
圆锥销(摘自GB/T 117-2000)

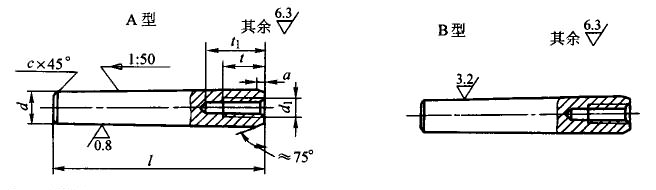

内螺纹圆锥销(摘自GB/T 118-2000)
注：1．标记示例：
公称直径d=10mm、长度l=60mm、材料为35钢、热处理硬度28～38HRC、表面氧化处理的A型内螺纹圆锥销：
销：GB/T 118 10×60
2．本表的单位是mm。
| d(公称)h10 | a | d1 | t1 | t2 min | d2 | l(商品规格范围) | l系列(公称尺寸) |
|---|---|---|---|---|---|---|---|
| 6 | 0.8 | M4 | 6 | 10 | 4.3 | 16～60 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 8 | 1 | M5 | 8 | 12 | 5.3 | 18～80 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 10 | 1.2 | M6 | 10 | 16 | 6.4 | 22～100 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 12 | 1.6 | M8 | 12 | 20 | 8.4 | 26～120 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 16 | 2 | M10 | 16 | 25 | 10.5 | 32～160 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 20 | 2.5 | M12 | 18 | 28 | 13 | 40～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 25 | 3 | M16 | 24 | 35 | 17 | 50～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 30 | 4 | M20 | 30 | 40 | 21 | 60～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 40 | 5 | M20 | 30 | 40 | 21 | 80～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
| 50 | 6.3 | M24 | 36 | 50 | 25 | 100～200 | 16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,95,100，公称长度大于100mm，按20mm递增 |
开口销和销轴

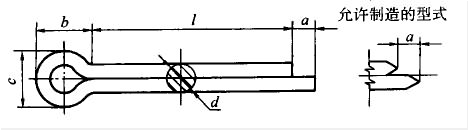

开口销(摘自GB/T 91-2000等效采用ISO1234-1997)
注：1．标记示例：
公称直径d=5mm、长度l=50mm、材料为Q215或Q235不经表面处理的开口销：
销 GB/T 91 5×50
2．销孔的公称直径等于d（公称）。销孔直径推荐的公差为：d≤1.2mm；H13；d＞1.2mm；H14。
3．a(min)=0.5×a(max)。
4．根据使用需要，由供需双方协议，可采用d（公称）为3.6mm或12mm的规格。
5．本表的单位是mm。
| d(公称) | c max | b ≈ | a max | 适用的直径(螺栓＞) | 适用的直径(螺栓≤) | 适用的直径(U形销＞) | 适用的直径(U形销≤) | l(商品长度规格范围) | l系列(公称尺寸) |
|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 1 | 2 | 1.6 | — | 2.5 | — | 2 | 4～12 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 0.8 | 1.4 | 2.4 | 1.6 | 2.5 | 3.5 | 2 | 3 | 5～16 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 1.2 | 2 | 3 | 2.5 | 4.5 | 5.5 | 4 | 5 | 8～25 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 1.6 | 2.8 | 3.2 | 2.5 | 5.5 | 7 | 5 | 6 | 8～32 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 2 | 3.6 | 4 | 2.5 | 7 | 9 | 6 | 8 | 10～40 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 2.5 | 4.6 | 5 | 2.5 | 9 | 11 | 8 | 9 | 12～50 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 3.2 | 5.8 | 6.4 | 3.2 | 11 | 14 | 9 | 12 | 14～63 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 4 | 7.4 | 8 | 4 | 14 | 20 | 12 | 17 | 18～80 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 5 | 9.2 | 10 | 4 | 20 | 27 | 17 | 23 | 22～100 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 6.3 | 11.8 | 12.6 | 4 | 27 | 39 | 23 | 29 | 32～125 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 8 | 15 | 16 | 4 | 39 | 56 | 29 | 44 | 40～160 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 10 | 19 | 20 | 6.3 | 56 | 80 | 44 | 69 | 45～200 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 13 | 24.8 | 26 | 6.3 | 80 | 120 | 69 | 110 | 71～250 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 16 | 30.8 | 32 | 6.3 | 120 | 170 | 110 | 160 | 112～280 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |
| 20 | 38.5 | 40 | 6.3 | 170 | — | 160 | — | 160～280 | 4,5,6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,71,80,90,100,112,120,125,140,160,180,200,224,250,280 |

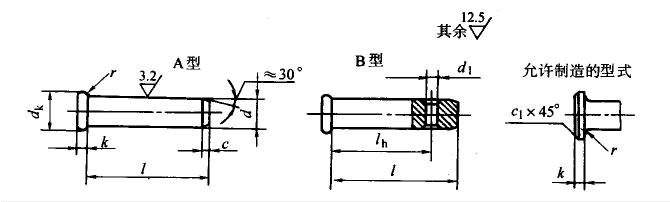

销轴(摘自GB/T 882-2000)
注：1．标记示例：
公称直径d=10mm、长度l=50mm、材料为35钢、热处理硬度28～38HRC、表面氧化处理的A型销轴：
销轴 GB 882 10×50
2．lh=l公称-X；lh(+IT14,n)。
3．本表的单位是mm。
| d(公称) h11 | dk max | k (公称) | d1 min | r | c≈ | C1≈ | X | l(商品规格范围) | l系列(公称尺寸) |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 5 | 1.5 | 1.6 | 0.2 | 0.5 | 0.2 | 2 | 6～22 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 4 | 6 | 1.5 | 1.6 | 0.5 | 0.5 | 0.3 | 3 | 6～30 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 5 | 8 | 2 | 2 | 0.5 | 1 | 0.3 | 3 | 8～40 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 6 | 10 | 2 | 2 | 0.5 | 1 | 0.3 | 3 | 12～60 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 8 | 12 | 2.5 | 3.2 | 0.5 | 1 | 0.3 | 4 | 12～80 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 10 | 14 | 2.5 | 3.2 | 0.5 | 1.5 | 0.5 | 4 | 14～120 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 12 | 16 | 3 | 4 | 0.5 | 1.5 | 0.5 | 5 | 20～120 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 14 | 18 | 3 | 4 | 0.5 | 1.5 | 0.5 | 5 | 20～120 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 16 | 20 | 3.5 | 4 | 0.5 | 1.5 | 0.5 | 5 | 20～140 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 18 | 22 | 3.5 | 5 | 0.5 | 3 | 1 | 5 | 24～140 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 20 | 25 | 4 | 5 | 0.5 | 3 | 1 | 6 | 24～160 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 22 | 28 | 4 | 5 | 1 | 3 | 1 | 6 | 24～160 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 25 | 32 | 5 | 6.3 | 1 | 3 | 1 | 6 | 40～180 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 28 | 36 | 5 | 6.3 | 1 | 3 | 1 | 8 | 40～180 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 30 | 38 | 5 | 6.3 | 1 | 3 | 1 | 8 | 50～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 32 | 40 | 6 | 6.3 | 1 | 3 | 1 | 8 | 50～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 36 | 45 | 6 | 8 | 1.5 | 3 | 1 | 10 | 60～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 40 | 50 | 6 | 8 | 1.5 | 5 | 1 | 10 | 70～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 45 | 55 | 7 | 8 | 1.5 | 5 | 1.5 | 10 | 70～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 50 | 60 | 7 | 10 | 1.5 | 5 | 1.5 | 12 | 70～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 55 | 65 | 8 | 10 | 1.5 | 5 | 1.5 | 12 | 80～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
| 60 | 70 | 8 | 10 | 1.5 | 5 | 1.5 | 12 | 90～200 | 6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,48,50,55,60,65,70,75,80,85,90,95，100,120,140,160,180,200 |
