不锈钢螺栓、螺钉、螺柱和螺母

最新国家标准

GB/T 3098.6-2014 紧固件机械性能 不锈钢螺栓、螺钉和螺柱右键单击图标可在新窗口中打开文档

GB/T 3098.15-2014 紧固件机械性能 不锈钢螺母右键单击图标可在新窗口中打开文档

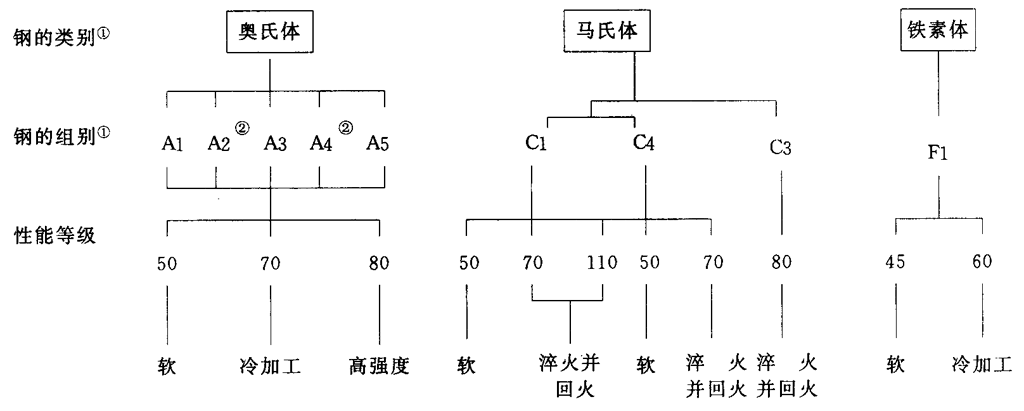

不锈钢螺栓、螺钉和螺柱的标记代号(摘自GB/T 3098.6-2000)

① 表中钢的类别和组别的分级见GB/T 3098.6—2000附录B。
② 含碳量低于0.03%的低碳不锈钢，可增加标记L，如A4L—80。

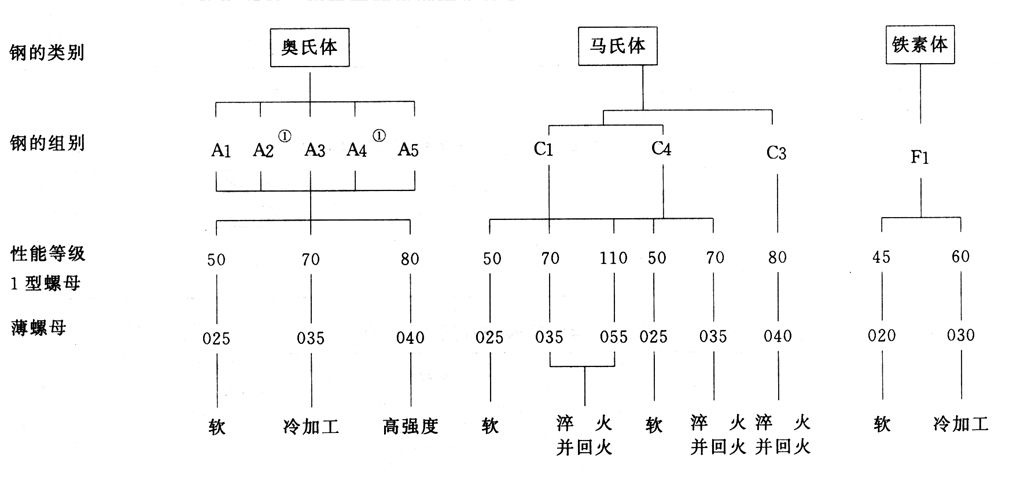

不锈钢螺母的标记代号(摘自GB/T 3098.15-2000)

① 含碳量低于0.03%的低碳不锈钢，可增加标记L，如A4L—80。

适合各机械性能等级的材料化学成分(摘自GB/T 3098.6-2000)

类别 组别 化学成分(％)
C Si Mn P S Cr Mo Ni Cu
奥氏体 A1 0.12 1 6.5 0.2 0.15～0.35 16～19 0.7 5～10 1.75～2.25
奥氏体 A2 0.1 1 2 0.05 0.03 15～20 - 8～19 4
奥氏体 A3 0.08 1 2 0.045 0.03 17～19 - 9～12 1
奥氏体 A4 0.08 1 2 0.045 0.03 16～18.5 2～3 10～15 1
奥氏体 A5 0.08 1 2 0.045 0.03 16～18.5 2～3 10.5～14 1
马氏体 C1 0.09～0.15 1 1 0.05 0.03 11.5～14 - 1 -
马氏体 C3 0.17～0.25 1 1 0.04 0.03 16～18 - 1.5～2.5 -
马氏体 C4 0.08～0.15 1 1.5 0.06 0.15～0.35 12～14 0.6 1 -
铁素体 F1 0.12 1 1 0.04 0.03 15～18 - 1 -

马氏体钢和铁素体钢螺栓、螺钉和螺柱的机械性能指标(摘自GB/T 3098.6-2000)

①规定非比例伸长应力σp0.2/MPa min

材料组别 性能等级 抗拉强度σb/MPa
(min) 		非比例伸长应力σp0.2① 伸长率δ 硬度
min HV HBS HRC
C1 50 500 250 0.2d 155～220 147～209 -
C1 70 700 410 0.2d 220～330 209～314 20～34
C1 110 1100 820 0.2d 350～440 - 36～45
C3 80 800 640 0.2d 240～340 228～323 21～35
C4 50 500 250 0.2d 155～220 147～209 -
C4 70 700 410 0.2d 220～330 209～314 20～34
F1 45 450 250 0.2d 135～220 128～209 -
F1 60 600 410 0.2d 180～285 171～271 -

马氏体和铁素体钢螺母的机械性能指标(摘自GB/T 3098.15-2000)

①淬火并回火，最低回火温度为275℃。
②螺纹公称直径D≤24mm。
③m≥0.8D
④0.5D≤m＜0.8D

类别 组别 性能等级 保证应力/(N/mm^2) 硬度
1型③ 薄型④ 1型③ 薄型④ HB HRC HV
马氏体 C1 50 25 500 250 147～209 - 155～220
马氏体 C1 70 - 700 - 209～314 20～34 220～330
马氏体 C1 110① 055① 1100 550 - 36～45 350～440
马氏体 C3 80 40 800 400 228～323 21～35 240～340
马氏体 C4 50 - 500 - 147～209 - 155～220
马氏体 C4 70 35 700 350 209～314 20～34 220～330
铁素体 F② 45 20 450 200 128～209 - 135～220
铁素体 F② 60 30 600 300 171～271 - 180～285

奥氏体钢螺栓、螺钉和螺柱的机械性能指标(摘自GB/T 3098.6-2000)

①规定非比例伸长应力σp0.2/MPa min

性能等级 螺纹直径 抗拉强度σb/MPa
(min) 		非比例伸长应力σp0.2① 断后伸长量δ/mm(min)
50 ≤M39 500 210 0.6d
70 ≤M24 700 450 0.4d
80 ≤M24 800 600 0.3d

奥氏体不锈钢螺母的机械性能指标(摘自GB/T 3098.15-2000)

①螺纹公称直径D＞24mm的紧固件，其机械性能应由供需双方协议，并可按本表给出的组别和性能等级标志
②m≥0.8D
③0.5D≤m＜0.8D

类型 组别 性能等级 螺纹直径范围D/mm 保证应力/(N/mm^2)
1型② 薄型③ 1型② 薄型③
奥氏体 A1、A2、A3、A4、A5 50 25 ≤39 500 250
奥氏体 A1、A2、A3、A4、A5 70 35 ≤24① 700 350
奥氏体 A1、A2、A3、A4、A5 80 40 ≤24① 800 400

奥氏体钢螺栓和螺钉的破坏扭矩(摘自GB/T 3098.6-2000)

①破坏力矩MB,min,/N·m

粗牙螺纹 破坏力矩①
性能等级
50 70 80
M1.6 0.15 0.2 0.24
M2 0.3 0.4 0.48
M2.5 0.6 0.9 0.96
M3 1.1 1.6 1.8
M4 2.7 3.8 4.3
M5 5.5 7.8 8.8
M6 9.3 13 15
M8 23 32 37
M10 46 65 74
M12 80 110 130
M16 210 290 330
