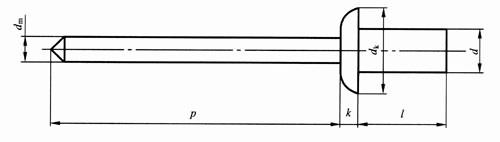

封闭型平圆头抽芯铆钉11级(摘自GB/T 12615.1-2004)
注：1．标记示例：
公称直径d=4mm、公称长度l=12.5mm、钉体由铝合金（AlA）制造、钉芯由钢（St）制造的、性能等级为11级的封闭型平圆头抽芯铆钉的标记：
抽芯铆钉GB/T 12615.1 4×12.5
2．本表的单位是mm。
①ISO 15973无此规格。
| 钉体 | d | 公称 | 3.2 | 4 | 4.8 | 5① | 6.4 | |
|---|---|---|---|---|---|---|---|---|
| max | 3.28 | 4.08 | 4.88 | 5.08 | 6.48 | |||
| min | 3.05 | 3.85 | 4.65 | 4.85 | 6.25 | |||
| dk | max | 6.7 | 8.4 | 10.1 | 10.5 | 13.4 | ||
| min | 5.8 | 6.9 | 8.3 | 8.7 | 11.6 | |||
| kmax | 1.3 | 1.7 | 2 | 2.1 | 2.7 | |||
| 钉芯 | dmmax | 1.85 | 2.35 | 2.77 | 2.8 | 3.71 | ||
| pmin | 25 | 25 | 27 | 27 | 27 | |||
| 铆钉长度l | 推荐的铆接范围 | |||||||
| min | max | |||||||
| 6.5 | 7.5 | 0.5～2.0 | ||||||
| 8 | 9 | 2.0～3.5 | 0.5～3.5 | |||||
| 8.5 | 9.5 | — | — | 0.5～3.5 | ||||
| 9.5 | 10.5 | 3.5～5.0 | 3.5～5.0 | 3.5～5.0 | ||||
| 11 | 12 | 5.0～6.5 | 5.0～6.5 | 5.0～6.5 | ||||
| 12.5 | 13.5 | 6.5～8.0 | 6.5～8.0 | — | 1.5～6.5 | |||
| 13 | 14 | — | 6.5～8.0 | — | ||||
| 14.5 | 15.5 | 8.0～10 | 8.0～9.5 | — | ||||
| 15.5 | 16.5 | — | 6.5～9.5 | |||||
| 16 | 17 | 9.5～11.0 | — | |||||
| 18 | 19 | 11～13 | — | |||||
| 21 | 22 | 13～16 | — | |||||
