Z5胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

胀紧连接套分页导航
本页导航 广告链接

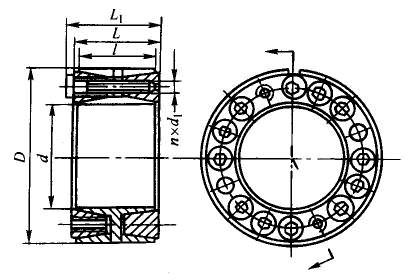

Z5胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

注：1．Z5型胀紧连接套螺钉的力学性能等级为12.9级。
2．标记示例：
内径d=300mm、外径D=375mm；
胀套Z5-300×375 JB/T 7934-1999

Z5胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

基本尺寸 额定载荷 胀套轴接合面上压力pf/MPa 螺钉的拧紧力矩 重量/kg
d/mm D/mm l/mm L/mm L1/mm d1/mm n 轴向力Ft/kN 转矩Tt/N·m TA/N·m
100 145 60 65 77 M12 10 288 14.4 192 145 4.1
110 155 60 65 77 M12 10 288 15.8 175 145 4.4
120 165 60 65 77 M12 12 346 20.8 192 145 4.8
130 180 68 74 86 M12 15 433 28.1 193 145 6.5
140 190 68 74 86 M12 18 519 36.3 214 145 7
150 200 68 74 86 M12 18 519 39 200 145 7.4
160 210 68 74 86 M12 21 606 48.5 219 145 7.8
170 225 75 81 95 M14 18 712 60.6 215 230 10
180 235 75 81 95 M14 18 712 64.1 203 230 10.6
190 250 88 94 108 M14 20 792 75.2 178 230 14.3
200 260 88 94 108 M14 24 950 95 203 230 15
210 275 98 104 120 M16 18 970 102 187 355 17.5
220 285 98 104 120 M16 18 990 109 183 355 19.8
240 305 98 104 120 M16 24 1318 158 222 355 21.4
250 315 98 104 120 M16 24 1340 167.5 215 355 22
260 325 98 104 120 M16 25 1370 178 215 355 23
280 355 120 126 144 M18 24 1590 222.5 188 485 35.2
300 375 120 126 144 M18 25 1650 248 183 485 37.4
320 405 135 142 162 M20 25 2140 344 192 690 51.3
340 425 135 142 162 M20 25 2140 365 181 690 54.1
360 455 158 165 187 M22 25 2670 480 176 930 75.4
380 475 158 165 187 M22 25 2670 508 166 930 79
400 495 158 165 187 M22 25 2670 535 158 930 82.8
420 515 158 165 187 M22 30 3200 673 181 930 86.5
450 555 172 180 204 M24 30 3700 832.5 175 1200 112
480 585 172 180 204 M24 32 3950 948 175 1200 119
500 605 172 180 204 M24 32 3950 988 168 1200 123
530 640 190 200 227 M27 30 4320 1145 157 1600 151
560 670 190 200 227 M27 30 4320 1210 148 1600 160
600 710 190 200 227 M27 32 4610 1380 147 1600 170
