标准键槽处轴的截面系数及截面积

轴的强度分页导航
本页导航 广告链接

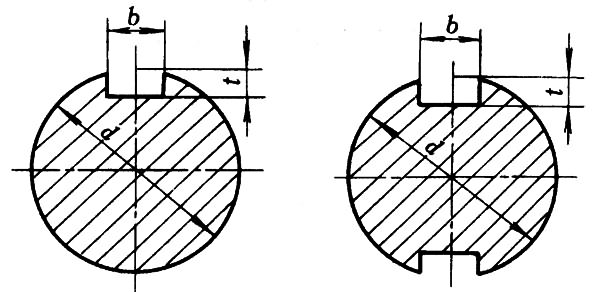

标准键槽处轴的截面系数及截面积

注：本表数据适用于GB/T 1095－1979平键槽。

d/mm 键截面尺寸b×h
/mm×mm 		单键 双键
W/cm^3 Wp/cm^3 F/cm^2 W/cm^3 Wp/cm^3 F/cm^2
18 6×6 0.45 1.02 2.34 0.327 0.9 2.13
19 6×6 0.541 1.21 2.63 0.408 1.08 2.41
20 6×6 0.643 1.43 2.93 0.5 1.29 2.72
21 6×6 0.756 1.67 3.25 0.603 1.51 3.04
22 6×6 0.882 1.93 3.59 0.719 1.76 3.38
24 8×7 1.09 2.45 4.2 0.824 2.18 3.88
25 8×7 1.25 2.79 4.59 0.97 2.5 4.27
26 8×7 1.43 3.15 4.99 1.13 2.86 4.67
28 8×7 1.83 3.98 5.84 1.5 3.65 5.52
30 8×7 2.29 4.94 6.75 1.93 4.58 6.43
32 10×8 2.65 5.86 7.54 2.08 5.3 7.04
34 10×8 3.24 7.1 8.58 2.62 6.48 8.08
35 10×8 3.57 7.78 9.12 2.92 7.13 8.62
38 10×8 4.67 10.1 10.8 3.95 9.34 10.3
40 12×8 5.36 11.6 12 4.45 10.7 11.4
42 12×8 6.3 13.6 13.3 5.32 12.6 12.7
45 14×9 7.61 16.6 15.1 6.28 15.2 14.4
48 14×9 9.41 20.3 17.3 7.96 18.8 16.6
50 14×9 10.7 23 18.9 9.22 21.5 18.1
52 16×10 11.9 25.7 20.3 9.9 23.7 19.3
55 16×10 14.2 30.6 22.8 12.1 28.5 21.8
58 16×10 16.9 30.1 25.5 14.7 33.8 24.5
60 18×11 18.3 39.5 27 15.3 36.5 25.8
65 18×11 23.7 50.7 31.9 20.4 47.4 30.7
70 20×12 29.5 63.2 37 25.3 59 35.5
75 20×12 36.9 78.3 42.7 32.3 73.7 41.2
80 22×14 44 94.3 48.3 37.8 88.1 46.3
85 22×14 53.6 114 54.8 46.8 107 52.8
90 25×14 63.4 135 61.4 55.2 127 59.1
95 25×14 75.4 160 68.6 66.7 151 66.4
100 28×16 86.8 185 75.7 75.5 174 72.9
105 28×16 102 215 83.8 89.6 203 81
110 28×16 118 249 92.2 105 236 89.4
115 32×18 133 282 100 116 266 96.8
120 32×18 152 322 110 135 304 106
130 32×18 197 412 129 177 393 126
140 36×20 244 514 150 219 488 145
150 36×20 304 635 172 276 608 168
160 40×22 367 769 196 332 734 191
170 40×22 445 927 222 407 889 217
180 45×25 522 1094 248 470 1043 241
190 45×25 619 1292 277 565 1238 270
200 45×25 728 1513 307 670 1455 301
