螺纹、键、花键、横孔处及配合的边缘处的有效应力集中系数

轴的强度分页导航
本页导航 广告链接

螺纹、键、花键、横孔处及配合的边缘处的有效应力集中系数

注：1．滚动轴承与轴的配合按H7/r6配合选择系数。
2. 蜗杆螺旋根部有效应力集中系数可取 Kσ=2.3～2.5；Kτ=1.7～1.9。

σb/MPa 螺纹
（Kτ=1）
Kσ 		键槽 花键 横孔 配合
Kσ Kτ Kσ Kτ Kσ Kτ H7/r6 H7/k6 H7/h6

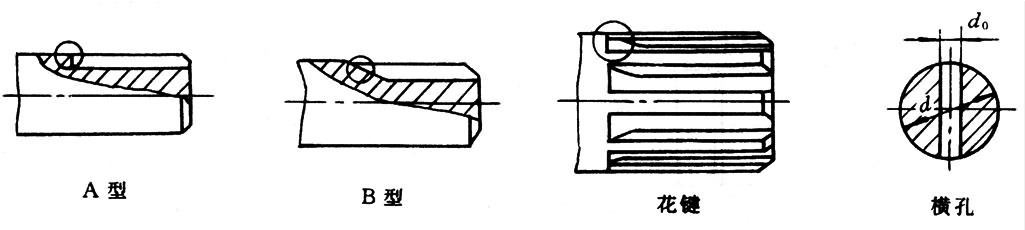

A型 B型 A,B型 矩形 渐开线形 d0/d=
0.05～0.15 		d0/d=
0.15～0.25 		d0/d=
0.05～0.25 		Kσ Kτ Kσ Kτ Kσ Kτ
400 1.45 1.51 1.3 1.2 1.35 2.1 1.4 1.9 1.7 1.7 2.05 1.55 1.55 1.25 1.33 1.14
500 1.78 1.64 1.38 1.37 1.45 2.25 1.43 1.95 1.75 1.75 2.3 1.69 1.72 1.36 1.49 1.23
600 1.96 1.76 1.46 1.54 1.55 2.35 1.46 2 1.8 1.8 2.52 1.82 1.89 1.46 1.64 1.31
700 2.2 1.89 1.54 1.71 1.6 2.45 1.49 2.05 1.85 1.8 2.73 1.96 2.05 1.56 1.77 1.4
800 2.32 2.01 1.62 1.88 1.65 2.55 1.52 2.1 1.9 1.85 2.96 2.09 2.22 1.65 1.92 1.49
900 2.47 2.14 1.69 2.05 1.7 2.65 1.55 2.15 1.95 1.9 3.18 2.22 2.39 1.76 2.08 1.57
1000 2.61 2.26 1.77 2.22 1.72 2.7 1.58 2.2 2 1.9 3.41 2.36 2.56 1.86 2.22 1.66
1200 2.9 2.5 1.92 2.39 1.75 2.8 1.6 2.3 2.1 2 3.87 2.62 2.9 2.05 2.5 1.83
