圆角处的有效应力集中系数

轴的强度分页导航
本页导航 广告链接

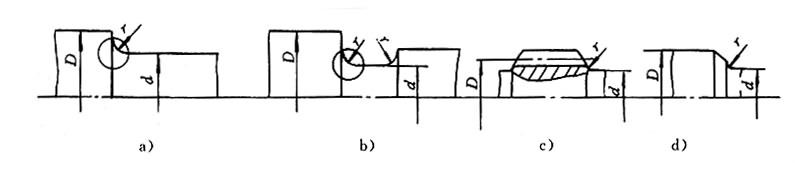

圆角处的有效应力集中系数

(D-d)/r r/d Kσ Kτ
σb/MPa
400 500 600 700 800 900 1000 1200 400 500 600 700 800 900 1000 1200
2 0.01 1.34 1.36 1.38 1.4 1.41 1.43 1.45 1.49 1.26 1.28 1.29 1.29 1.3 1.3 1.31 1.32
2 0.02 1.41 1.44 1.47 1.49 1.52 1.54 1.57 1.62 1.33 1.35 1.36 1.37 1.37 1.38 1.39 1.42
2 0.03 1.59 1.63 1.67 1.71 1.76 1.8 1.84 1.92 1.39 1.4 1.42 1.44 1.45 1.47 1.48 1.52
2 0.05 1.54 1.59 1.64 1.69 1.73 1.78 1.83 1.93 1.42 1.43 1.44 1.46 1.47 1.5 1.51 1.54
2 0.1 1.38 1.44 1.5 1.55 1.61 1.66 1.72 1.83 1.37 1.38 1.39 1.42 1.43 1.45 1.46 1.5
4 0.01 1.51 1.54 1.57 1.59 1.62 1.64 1.67 1.72 1.37 1.39 1.4 1.42 1.43 1.44 1.46 1.47
4 0.02 1.76 1.81 1.86 1.91 1.96 2.01 2.06 2.16 1.53 1.55 1.58 1.59 1.61 1.62 1.65 1.68
4 0.03 1.76 1.82 1.88 1.94 1.99 2.05 2.11 2.23 1.52 1.54 1.57 1.59 1.61 1.64 1.66 1.71
4 0.05 1.7 1.76 1.82 1.88 1.95 2.01 2.07 2.19 1.5 1.53 1.57 1.59 1.62 1.65 1.68 1.74
6 0.01 1.86 1.9 1.94 1.99 2.03 2.08 2.12 2.21 1.54 1.57 1.59 1.61 1.64 1.66 1.68 1.73
6 0.02 1.9 1.96 2.02 2.08 2.13 2.19 2.25 2.37 1.59 1.62 1.66 1.69 1.72 1.75 1.79 1.86
6 0.03 1.89 1.96 2.03 2.1 2.16 2.23 2.3 2.44 1.61 1.65 1.68 1.72 1.74 1.77 1.81 1.88
10 0.01 2.07 2.12 2.17 2.23 2.28 2.34 2.39 2.5 2.12 2.18 2.24 2.3 2.37 2.42 2.48 2.6
10 0.02 2.09 2.16 2.23 2.3 2.38 2.45 2.52 2.66 2.03 2.08 2.12 2.17 2.22 2.26 2.31 2.4
