按许用弯曲应力计算公式

轴的强度分页导航
本页导航 广告链接

按许用弯曲应力计算公式

实 心 圆 轴 空 心 圆 轴
说 明 σ──轴计算截面上的工作应力（MPa）；
d──轴的直径（mm）；
M──轴计算截面上的合成弯矩（N·mm）；
T──轴计算截面上的转矩（N·mm）；
α──根据转应力变化性质而定的校正系数：
转应力对称循环变化时 α＝1
转应力脉动循环变化时 α＝（σ-1）/（σ0）≈0.7
转应力不变时 α＝（σ-1）/（σ+1）≈0.65

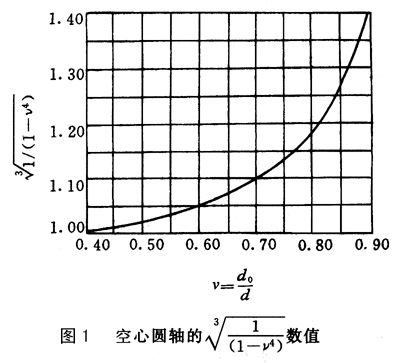

v──空心轴内径d0与外径d之比，v=d0/d，数值见图1
[σ-1]──许用疲劳应力（MPa）
