图幅分区(摘自GB/T 14689-1993)
| 基本要求 | 举例 |
|---|---|

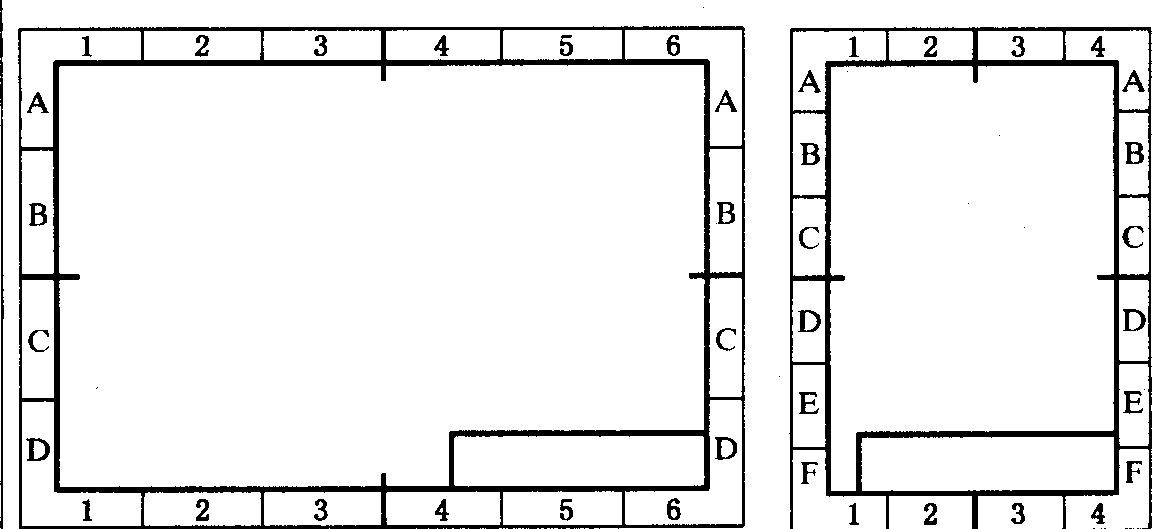

| 必要时可以用细实线在图纸周边内画出分区 图幅分区数目按图样的复杂程度确定．但必须取偶数。每一分区的长度应在25～75mm之间选择 |
|
| 分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用大写拉丁字母从上到下顺序编写，沿水平方向用阿拉伯数字从左到右顺序编写 | |
| 当分区数超过拉丁字母的总数时、超过的各区可用双重字母依次编写 拉丁字母和阿拉伯数字的位置应尽量靠近图框线 | 例如：AA，BB，CC等 |
| 在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组合而成，字母在前、数字在后并排地书写 | 例如：B3、C5等 |
| 当分区代号与图形名称同时标注时，则分区代号写在图形名称的后边，中间空出一个字母的宽度 | 例如：A向 B3； E—E A7； C5等 |
