专用轴承的分类、结构与代号
机床轴承
| 轴承类型 | 代号方法 | ||
|---|---|---|---|
| 双向推力角接触球轴承 | 基本代号 | 参见“通用轴承的基本结构与代号” | |
| 预加载荷代号 | 0组 | 不表示 | |
| 其他组别 | 均在公差等级代号后加组别代号 | ||
| 特殊预加载荷 | 在公差等级代号后用字母“G”加上预加载荷数值（单位：N） | ||
| 双列圆柱滚子轴承 | 参见“通用轴承的基本结构与代号” | ||
| 圆锥滚子轴承 | |||
 |
 |
| 图1 机床丝杠用推力角接触球轴承 | 图2 机床主轴用 230000型双向推力角接触球轴承 |
磁电机轴承
| 基本代号 | 后置代号 | 示 例 | |
|---|---|---|---|
| 类型代号 | 尺寸代号 | 表示轴承公差等级、零件材料改变等 |
|
| E，EN | 用公称内径的毫米数表示 | ||
磁电机轴承的结构型式
内燃机、水泵轴承
| 基本代号 | 后置代号 | |||
|---|---|---|---|---|
| 类型代号 | 配合安装特征尺寸代号 | 符号 | 含义 | |
| 符号 | 含义 |
由七位数字组成 ×× ×× ××× 轴 | 轴 | 轴 连 | 连 | 连 轴 | 轴 | 轴 承 | 承 | 承 轴 | 公 | 轴 公 | 称 | 公 称 | 外 | 称 直 | 径 | 长 径 | 。 | 度 |
T F K R Y |
轴上加工有螺纹 轴上铣有扁平面 轴上有键槽 轴上钻有孔 结构变化大，用以上代号不能表示时 |
|
WB WR |
两列球的水泵轴连轴承(如图a)、b)所示) 一列滚子、一列球的水泵轴连轴承(如图c)所示) |
|||
a) WB 型 b) WB…C 型 c) WR 型 d) 轴伸出端台阶轴
回转支承
回转支承的结构形式
 |
 |
|
图1 单排四点接触球式回转支承 a)无齿式 b)外齿式 c)内齿式 |
 |
|
图2 单排交叉滚柱式回转支承 a)无齿式 b)外齿式 c)内齿式 |
 |
|
图3 三排滚柱式回转支承 a)无齿式 b)外齿式 c)内齿式 |

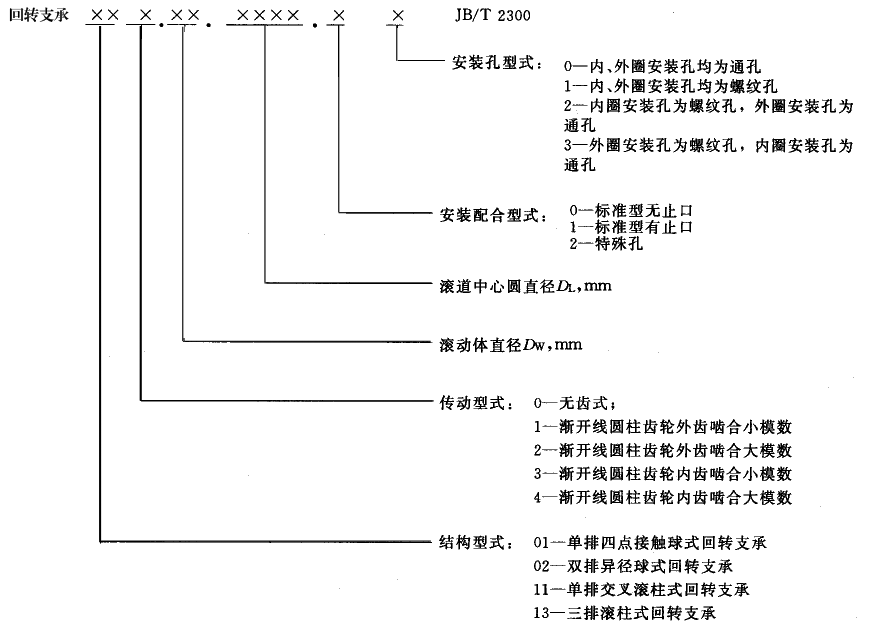

回转支承的代号方法(JB/T 2300-1999)
