滚动直线导轨副

注：一体型是导轨与其上滑块在出厂时已配套安装为一体。

型号 名称 特点 应用举例

四方向等载荷滚动直线导轨副 1．一体型
2．上下左右四方额定载相等，用途较广
3．额定载荷大、刚度高适于重载 		1．机械加工中心
2．NC车床CNC车床
3．重型切削机床
4．磨床
5．机床等特殊要装配精度时
6．要求高精度、大力矩时等
窄型四方向等载荷滚动直线导轨副
GGC 微型直线滚动导轨副 1．一体极薄型，尺寸小
2．钢球直径大、寿命长
3．可以取代滚柱交叉导轨 		1．1C、LS1制造机械
2．办公自动化机器
3．检查装置
4．医疗器械
5．线切割机床等
GGF 分离型滚动直线导轨副 1．高刚性极薄型，最适合于场所狭窄处，安装方便
2．可取代滚柱交叉导轨
3．可调整预加载荷
4．上下左右等载荷 		1．电火花加工机床等特种加工机床
2．精密平台
3．NC车床
4．组合机械手
5．运送机械
6．印刷线路板组装机械
7．各种自动装配机械等

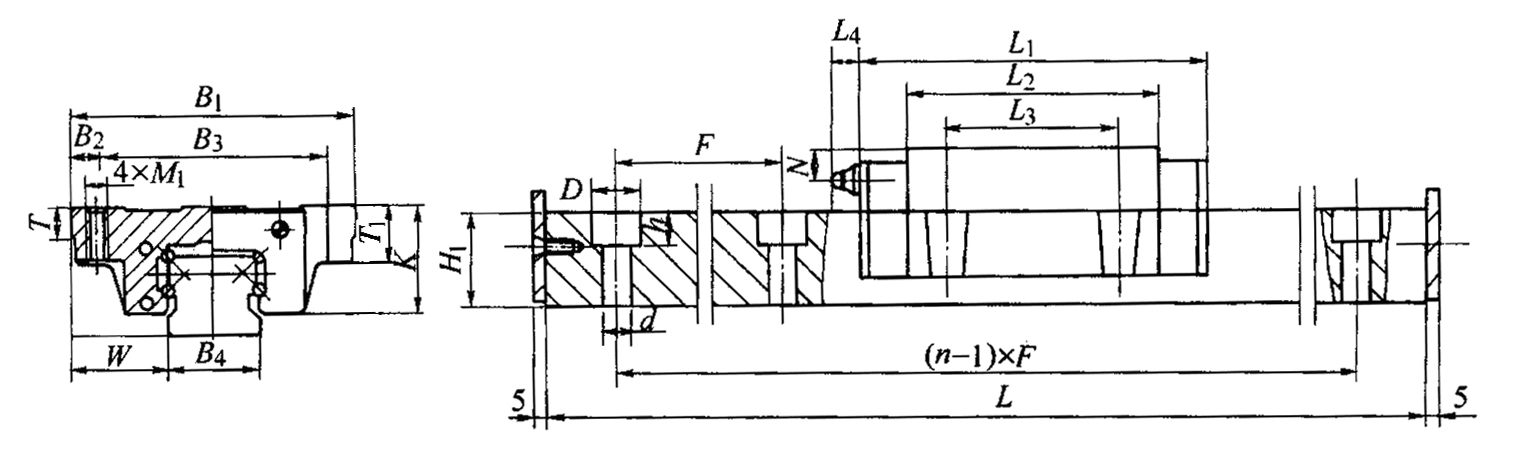

GGBAA GGBAAL四方向等载荷型滚动直线导轨副

注：1．表中MA、MB、MC如图1指的是一个滑块的额定力矩值。
2．表中Lmax单根最大长度，如接长另与制造单位协商。
3．如选用表中括号内规格，订购时请特别注明。
4．本表的单位是mm。

图1

型号 导轨副尺寸 滑动尺寸 油杯尺寸 导轨尺寸 /mm 额定动载 额定静载 额定力矩
H W B1 B2 B3 K T T1 M1 L1 L2 L3 L4 G N B4 H1 d×D×h F Lmax C /kN C0 /kN MA /(N·m) MB /(N·m) MC /(N·m)
GGB16AA 24 15.5 47 4.5 38 19.4 7 11 M5 58 40.5 30 2.5 φ4 4 16 15 4.5×7.5×5.3 60 500 6.07 6.8 55.5 55.5 88.8
GGB20AA
GGB20AAL 		30 21.5 63 5 53 24 10 10 M6 70
86 		50
66 		40 11 M6 6 20 18 6×9.5×8.5 60 1400 11.6
13.6 		14.5
20.3 		92.4
121.8 		92.4
121.8 		154
203
GGB25AA
GGB25AAL 		37
(36) 		23.5 70 6.5 57 30.5 12 16 M8 79.5
98.5 		59
78 		45 11 M6 7.2 23 22 7×11×9 60 3000 17.7
20.7 		22.6
34.97 		149.8
244.8 		149.8
244.8 		246
402
GGB30AA
GGB30AAL 		42 31 90 9 72 35 10 18 M10 95.2
117 		70
92 		52 11 M6 7 28 26 9×14×12 80 3000 27.6
33.4 		34.4
45.8 		311.3
560 		311.3
560 		546
745.2
GGB35AA
GGB35AAL 		48 33 100 9 82 38 13 21 M10 107.8
131.8 		81
105 		62 11 M6 8 34 29 9×14×12 80 3000 35.1
39.96 		47.2
64.85 		488
681 		488
681 		790
1102.45
GGB45AA
GGB45AAL 		62
(60) 		37.5 120 10 100 51 15 25 M12 135
163 		102
130 		80 11 M6 12 45 38 14×20×16 100
(105) 		3000 42.5
64.4 		71
102.1 		848
1345.4 		848
1345.4 		1448
2247.25
GGB55AA
GGB55AAL 		70 43.5 140 12 116 57 20 29 M14 161
199 		118
156 		95 14 M8×1 12 53 44 16×23×20 120 3000 79.4
92.2 		101
142.5 		1547
2264.3 		1547
2264.3 		2580
3776.25
GGB65AA
GGB65AAL 		90 53.5 170 14 142 76 23 37 M16 195
255 		147
207 		110 14 M8×1 12 63 53 18×26×22 150 3000 115
148 		163
224.5 		3237
4627.5 		3237
4627.5 		4860
6945.75
GGB85AA
GGB85AAL 		110 65 215 15 185 94 30 55 M20 143.4
300.4 		179
236 		140 14 M8×1 14 85 65 24×35×28 180 3000 172.2
202.3 		257.4
327.6 		6076.4
9946.3 		6076.4
9946.3 		12842
15410

GGBBA GGBBAL四方向等载荷窄型型滚动直线导轨副

注：1．表中MA、MB、MC如图1指的是一个滑块的额定力矩值。
2．表中Lmax单根最大长度,如接长另与制造单位协商。
3．本表的单位是mm。

图1

型号 导轨副尺寸 滑动尺寸 油杯尺寸 导轨尺寸 /mm 额定动载 额定静载 额定力矩
H W B1 B2 B3 K T M1×L0 L1 L2 L3 L4 G N B4 H1 d×D×h F Lmax C /kN C0 /kN MA /(N·m) MB /(N·m) MC /(N·m)
GGB16AA 28 9 34 4 26 23.4 6 M4×5 58 40.5 26 2.5 φ4 9 16 15 4.5×7.5×5.3 60 500 6.07 6.8 55.5 55.5 88.8
GGB20AA
GGB20AAL 		30 12 44 6 32 24 8 M5×5 70
86 		50
66 		36
50 		11 M6 5 20 18 6×9.5×8.5 60 1400 11.6
13.6 		14.5
20.3 		92.4
121.8 		92.4
121.8 		154
203
GGB25AA
GGB25AAL 		40 12.5 48 6.5 35 33.1 8 M6×8 79.5
98.5 		59
78 		35
50 		11 M6 10.2 23 22 7×11×9 60 3000 17.7
20.7 		22.6
34.97 		149.8
244.8 		149.8
244.8 		246
402
GGB30AA
GGB30AAL 		45 16 60 10 40 38 8 M8×10 95.2
117 		70
92 		40
60 		11 M6 10 28 26 9×14×12 80 3000 27.6
33.4 		34.4
45.8 		311.3
560 		311.3
560 		546
745.2
GGB35AA
GGB35AAL 		55 18 70 10 50 47 10 M8×12 107.8
131.8 		81 105 50 72 11 M6 17 34 29 9×14×12 80 3000 35.1
39.96 		47.2
64.85 		488
681 		488
681 		790
1102.45
GGB45AA
GGB45AAL 		70 20.5 86 13 60 60 15 M10×16 135
163 		102
130 		60
80 		11 M6 21 45 38 14×20×16 100
(105) 		3000 42.5
64.4 		71
102.1 		848
1345.4 		848
1345.4 		1448
2247.25
GGB55AA
GGB55AAL 		80 23.5 100 12.5 75 67 18 M12×18 161
199 		118
156 		75
95 		14 M8×1 22 53 44 16×23×20 120 3000 79.4
92.2 		101
142.5 		1547
2264.3 		1547
2264.3 		2580
3776.25
GGB65AA
GGB65AAL 		90 51.5 126 25 76 76 23 M16×16 195
255 		147
207 		70
120 		14 M8×1 12 63 53 16×26×22 150 3000 115
148 		163
224.5 		3237
4627.5 		3237
4627.5 		4860
6945.75
GGB85AA
GGB85AAL 		110 39 163 31.5 100 94 30 M18×25 143.4
300.4 		179 236 80
140 		14 M8×1 14 85 65 24×35×28 180 3000 172.2
202.3 		257.4
327.6 		6076.4
9946.3 		6076.4
9946.3 		12842
15410

GGC微型滚动直线导轨副

注：1．表中MA、MB、MC如图1指的是一个滑块的额定力矩值。
2．表中Lmax单根最大长度,如接长另与制造单位协商。
3．本表的单位是mm。

图1

型号 导轨副尺寸 滑块尺寸 轨道尺寸 额定动载 额定静载 额定力矩
H W B1 B2 B3 T L1 L2 L3 M1×L0 M2 H1 B4 B5 d×D×h F Lmax C /kN C0 /kN MA /(N·m) MB /(N·m) MC /(N·m)
GGC7BA 8 5 17 12 2.5 6.5 8 14 25 M2×2.5 — 4.7 7 0 2.5×4.2×2.3 15 300 1.26 1.07 2.62 2.62 4.51
GGC7BAK 9 5.5 25 — — 7 12 20.5 30 — 2-M4 5.2 14 0 3.5×6×3.2 30 500 1.62 1.61 5.54 5.54 13.52
GGC9BA 10 5.5 20 15 2.5 7.8 13 18 32 M2×2.5 M3 5.5 9 0 2.6×4.5×3 20 500 1.71 1.8 6.58 6.58 10.8
GGC9BAK 12 6 30 21 4.5 7.8 12 27 41 M3×3 M3 7.5 18 0 3.6×6×4.5 25 600 2.56 2.7 14.8 14.8 32.4
GGC12BA 13 7.5 27 20 3.5 10 15 23 37 M3×3.5 M3 7.5 12 0 3.5×6×4.5 25 600 3.48 3.5 13.6 13.6 24.3
GGC12BAK 14 8 40 28 6 10 15 32.4 46.4 M3×3.5 M4 8.5 24 0 4.5×8×4.5 40 600 4.45 4.6 28.8 28.8 73
GGC15BA 16 8.5 32 25 3.5 12 20 25.7 43 M3×4 M4 9.5 15 0 3.5×6×4.5 40 600 5.4 5.5 25.4 25.4 47.3
GGC15BAK 16 9 60 45 7.5 12 20 41.3 55.3 M4×4.5 M5 9.5 42 23 4.5×8×4.5 40 800 7.5 8.5 68.6 68.6 70.3

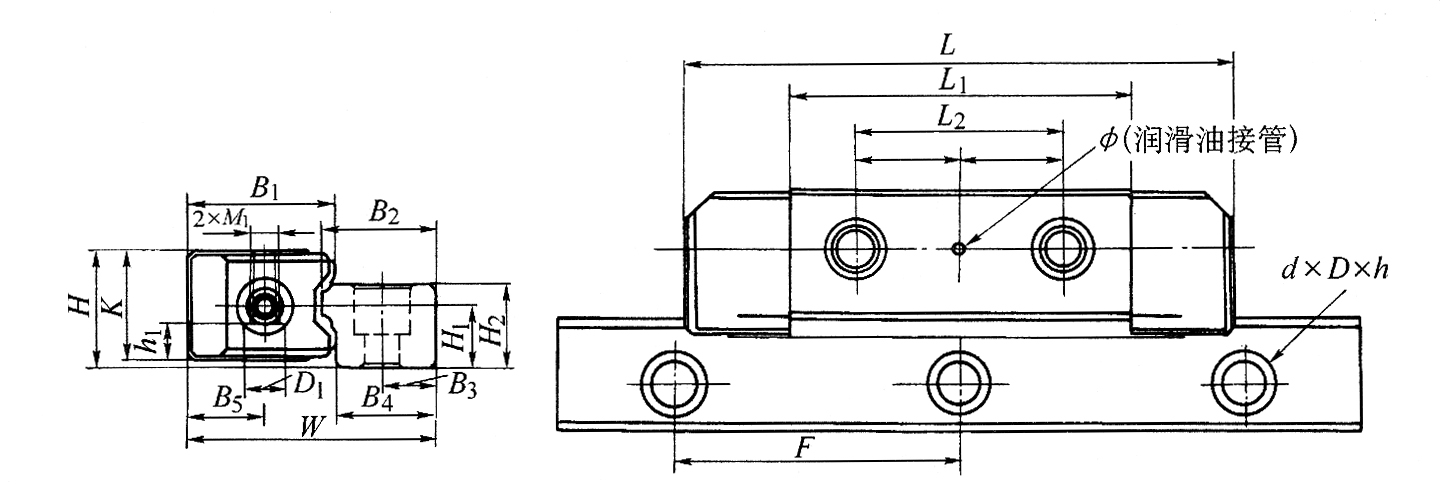

GGF分离型滚动直线导轨副

注：本表的单位是mm。
表中Lmax单根最大长度,如接长另与制造单位协商。

型号 导轨副尺寸 滑块尺寸 油杯尺寸
H W B1 B5 K h1 D1 M1 L L1 L2 φ
GGF15 15 30 18.7 10 14 3.5 6.5 M4 69 40 20 φ2
GGF20 20 42 25.5 13 19 5.5 10 M6 92 56.6 35 φ3
*GGF25 25 55 28 16 24 7 11 M8 122 80 45 φ3
型号 导轨尺寸 额定动载 额定静载
B2 B3 B4 H1 H2 d×D×h F Lmax C/kN C0/kN
GGF15 13.5 6 10.7 8 11 3.5×6×8.5 60 600 3.7 3.9
GGF20 19.5 8 15.6 10.5 14 6×9×8.5 60 600 7.57 8.16
GGF25 27 10 21.8 13 17 10×14×11 80 600 13.05 18.4

精度等级、项目和公差

注：当基准导轨副上使用滑块数超过2时，除首尾两件滑块外，中间滑块不作第4和第5项检查，但中间滑块的W1值应小于首尾滑块的W1值。

序号 检验项目 精度等级公差
1 1．导轨顶面对导轨基准底面的平行度
2．与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度 		导轨长度 /mm 精度等级
导轨长度/mm 2 3 4 5
导轨长度/mm μm
≤500 4 8 14 20
＞500～1000 6 10 17 25
＞1000～1500 8 13 20 30
＞1500～2000 9 15 22 32
＞2000～2500 11 17 24 34
＞2500～3000 12 18 26 36
＞3000～3500 13 20 28 38
＞3500～4000 15 22 30 40
2 滑块上顶面与导轨基准底面高度H的极限偏差 精度等级
2 3 4 5
μm
±12 ±25 ±50 ±100
3 同一平面上多个滑块顶面高度H的变动值 精度等级
2 3 4 5
公差/μm
5 7 20 40
4 与导轨基准侧面同侧的滑块侧面间距离W1的极限偏差（只适用于基准导轨） 精度等级
2 3 4 5
μm
±15 ±30 ±60 ±150
5 同一导轨上多个滑块侧面与导轨基准侧面W1的变动值（只适用基准导轨） 精度等级
2 3 4 5
公差/μm
7 10 25 70

推荐采用的精度等级

机床及机械类型 坐标 精度等级
2 3 4 5
数控机床车床 x √ √ √ -
数控机床车床 z - √ √ √
数控机床铣床，加工中心 x、y √ √ √ -
数控机床铣床，加工中心 z - √ √ √
数控机床坐标镗床、坐标磨床 x、y √ √ - -
数控机床坐标镗床、坐标磨床 z - √ √ -
数控机床磨床 x、y √ √ - -
数控机床磨床 z √ - √ -
数控机床电加工机床 x、y √ √ - -
数控机床电加工机床 z - - √ √
数控机床精密冲载机 x、y - - √ √
数控机床绘图机 x、y - √ √ -
数控机床数控精密工作台 x、y - √ - -
普通机床 x、y - √ - -
普通机床 z - √ √ -
通用机械 - - - √ √

预加载荷种类

规格 种类
重预载P0（0.1C）/N 中预载P1（0.05C）/N 普通预载P（0.0255C）/N 间隙P3/μm
GGB16 607 304 152 3～10
GGB20 1150/1360 575/680 287.5/340 5～15
GGB25 1770/2070 885/1035 442.5/517.5 5～15
GGB30 2760/3340 1380/1670 690/835 5～15
GGB35 3510/3996 1755/1998 877.5/999 8～24
GGB45 4250/6440 2125/3220 1062.5/1610 8～24
GGB55 7940/9220 3745/4610 1872.5/2305 10～28
GGB65 11500/14800 5750/7400 2875/3700 10～28
GGB85 17220/20230 8610/10115 4305/5058 10～28

不同应用场合预加载荷

预载种类 应用场合
P0 大刚度并有冲击和振动的场合，常用于重型机床的主导轨等
P1 要求较高重复定位精度，承受侧悬载荷，扭转载荷和单根使用，时常用于精密定位机构和测量机构上
P 有较小的振动和冲击，两根导轨并用时，且要求运动轻便处
P3 用于输送机构中

不同精度预加载荷

精度级别 预加级别
P0 P1 P P3
2、3、4 √ √ √ -
5 - √ √ √

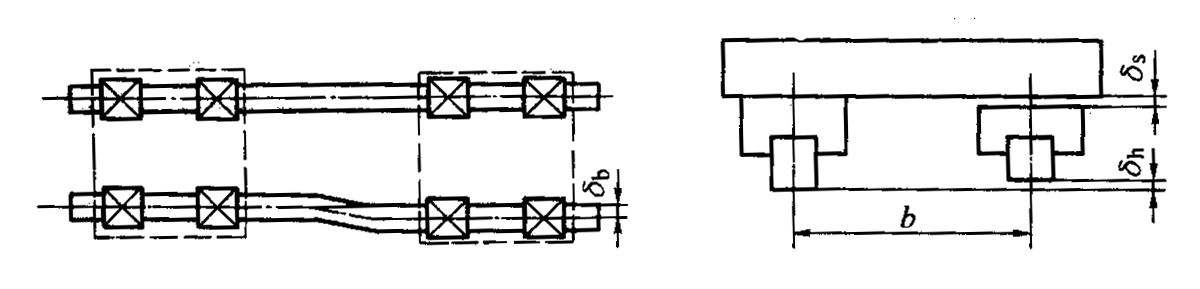

基础件安装平面精度要求
安装侧基面平行度误差δb 安装基面高度误差δb=k·b
预载类型 计算系数k 预载类型
P0 P1 P P3 P0 P1 P P3
0.010 0.015 0.020 0.030 0.00004 0.00006 0.00008 0.00012
基础件滑块安装面的高度误差为δs=0.00004b

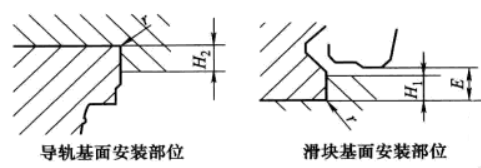

倒角和肩高

注：本表的单位是mm。

规格 倒角r 基面肩高H1 基面肩高H2 E
GGB16 ≤0.3 3.5 4 4.5
GGB20 ≤0.5 4 4.5 5
GGB25 ≤0.5 5 6 6.5
GGB30 ≤0.5 6 6 7
GGB35 ≤0.5 7 6 10
GGB45 ≤0.7 8 8 11
GGB55 ≤0.7 11 8 13
GGB65 ≤1.0 12 10 14
GGB85 ≤1.0 13 12 16

推荐拧紧力矩

注：本表的单位是(N·m)。

螺钉公称尺寸 力矩值
M4 2.6～4.0
M5 5.1～8.5
M6 8.7～14
M8 21.6～30.5
M10 42.2～67.5
M12 73.5～118
M16 178～295

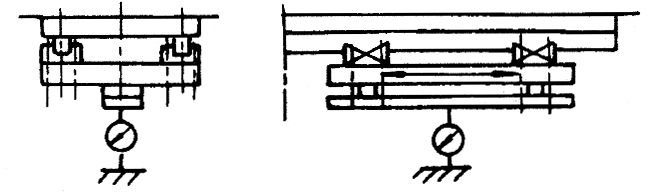

推荐的测定方法

序号 测量简图 检验项目和检验工具 检验方法
滚动直线导轨副 工作台移动部件

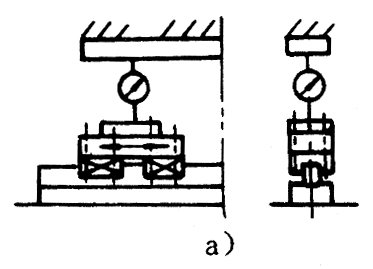

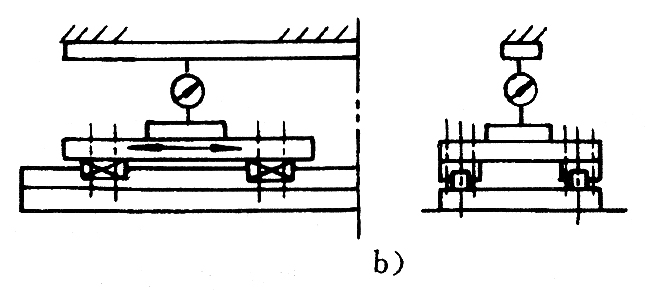

1 滑块座和工作台移动在垂直面内的直线度
指示器
平尺 		千分表按图确定在中间位置，触头接触平尺，并调整平尺，使其头尾读数相等，然后全程检验，取其最大差值

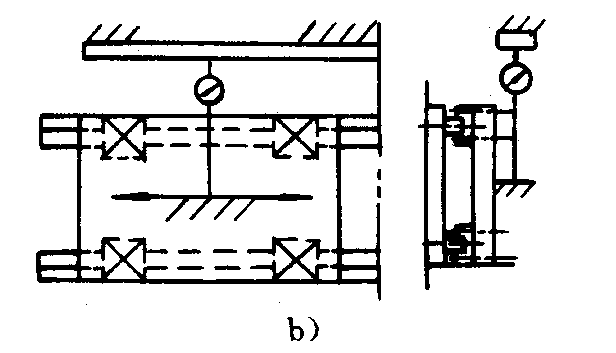

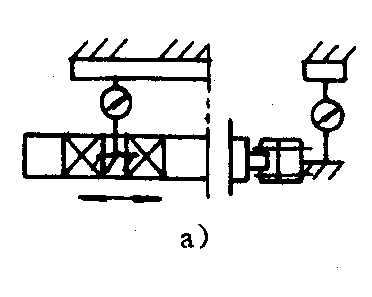

2 滑块座和工作台移动在水平面内的直线度
指示器
平尺 		千分表按图固定在中间位置，触头接触平尺，并调整平尺，使其头尾读数相等，然后全程检验，取其最大差值
3 工作台移动对工作台面的平行度
指示器
平尺 		千分表触头接触平尺，并调整两端等高，全程检验，取其最大差值

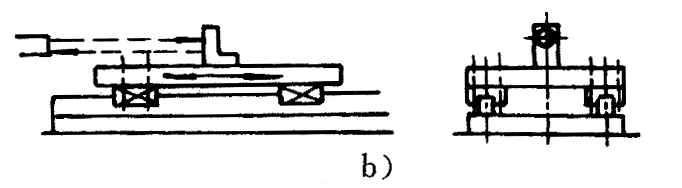

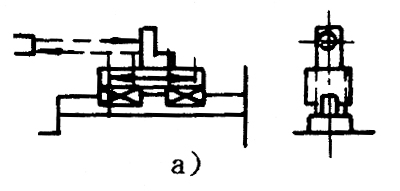

4 滑块座和工作台移动在垂直和水平面内的直线度
自准直仪 		反射镜按图固定在中间位置，然后全程检验，取其最大差值

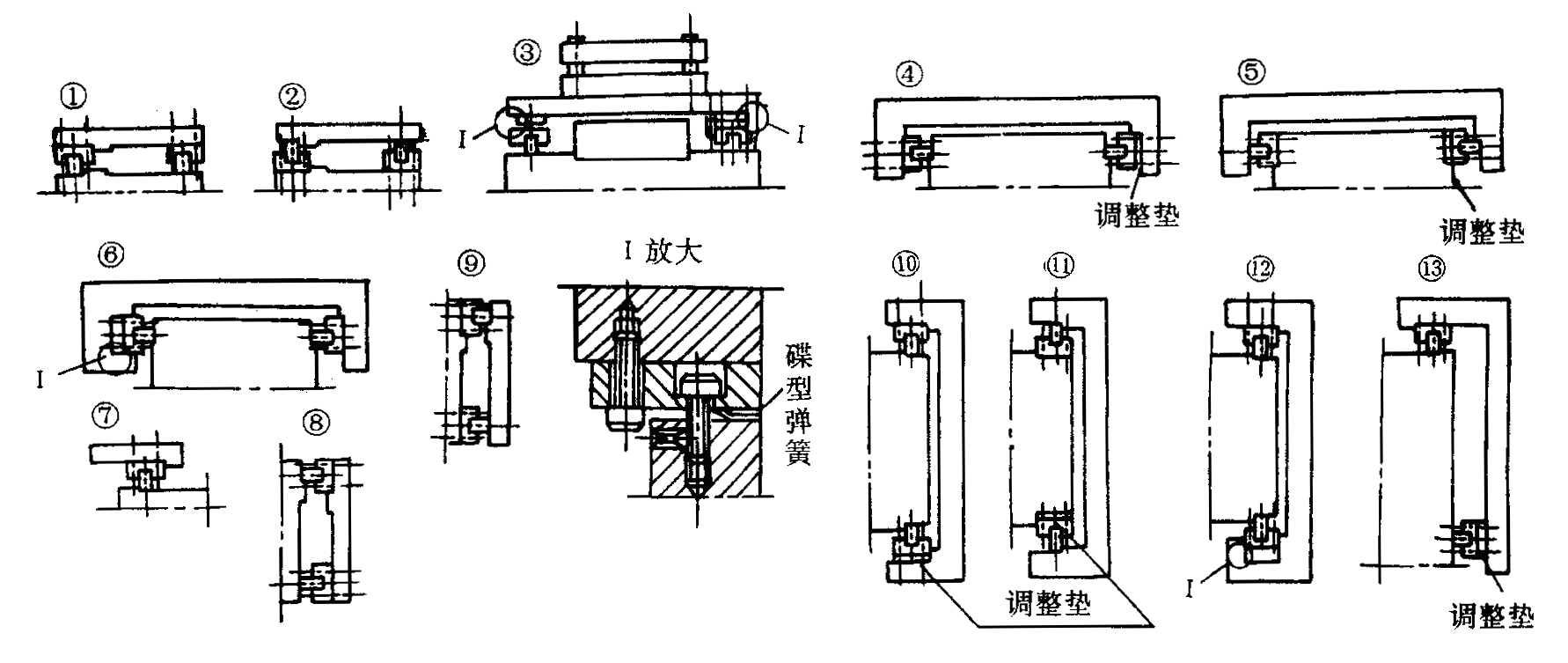

滚动直线导轨的组合形式

组合形式 水平 ① ② ③ ④ ⑤ ⑥ ⑦
滑座移动 导轨移动 高度浮动型 侧向安装 滑座移动 侧向安装 导轨移动 侧向安装 一侧调整 单臂滑座移动
竖直 ⑧ ⑨ ⑩ ⑾ ⑿ ⒀
滑座移动 导轨移动 侧向安装 滑座移动 侧向安装 导轨移动 侧向安装 下侧调整型 混合型
