滚动导轨的计算、结构与尺寸系列

滚柱(滚针)导轨块

结构、特点及应用

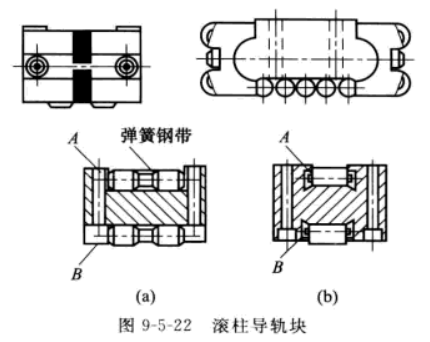

滚柱导轨块是一种精密滚动直线导轨部件，其结构主要由本体、端盖、保持架及滚柱(滚针)等组成(图9-5-22)。滚子在导轨块内的滚道周边作循环滚动，为防止滚子脱落，图9-5-22(a)由弹簧钢带和滚子中段的台阶小径处限位；图9-5-22 (b) 滚子两端有小径台阶，由两端侧盖限位。 图中低于平面A 的滚子为回路滚子，高于平面B的滚子为承载滚子，承载滚子与机座的导轨表面滚动接触。机座导轨面一般镶装淬硬钢导轨(硬度58~64HRC)，淬硬层深度应达1~2mm,以确保精度和使用寿命。
滚柱导轨块承载能力大，刚度高，滚柱运动导向性好，能自动定心，运动灵敏，可提高定位精度。行程长度不受限制，可根据载荷大小、行程长度来选择导轨块的规格和数量。滚柱导轨块可获得较高灵敏度和高性能的平面直线运动，可减少整机的重量和传动机构及动力费用。
滚柱导轨块的应用较广，小规格的可用在模具、仪器等直线运动部件上，大规格的则可用在重型机床、精密仪器的平面直线运动部件上。尤其适用于NC、CNC数控机床。

精度和尺寸系列

滚柱导轨块精度主要指导轨块高度偏差，偏差范围一般在0~10μm，按其大小精度分为3级，每级又分为若干分级(见表9-5-88)，尺寸系列见表9-5-89〜表9-5-94。

表9-5-88 滚柱导轨块精度等级
注：本表的单位是mm。

表9-5-89〜表9-5-94
建设中，待完善。

安装形式和方法

建设中，待完善。
